Основной способ Создания Лестниц

Чтобы ознакомиться с возможностями Инструмента Лестница, начните создание в окне Плана Этажа Лестницы с настройками по умолчанию или выбрав один их Элементов Избранного.

Построение Лестниц можно выполнять в окне Плана Этажа и в 3D-окне, используя приемы, напоминающие создание полилиний или Стен. Процесс построения пути лестницы сопровождается обратной графической связью, позволяющей заранее увидеть будущую Лестницу.

Создание Лестницы выполняется вдоль ее Базовой Линии. Обратите внимание на некоторые основные параметры построения в Информационном Табло:

С пособы Построения (Информационное Табло)

Расположение Базовой Линии Лестницы: Слева, Справа, По Центру.

Способ Построения Вверх/Вниз

Добавление Ограждения Лестницы (Слева, Справа, Обе Стороны)

Пример 1: Лестница Крыльца

1. Откройте Панель Формы и Расположения в диалоге Параметров Лестницы.

Верх этой Лестницы, содержащей 8 подступенков, должен быть не привязан к этажу. Тип поворота Лестницы не имеет значения, так как она должна быть прямой.

На Плане Этажа или в 3D-окне:

1. Сделайте щелчок мышью для начала построения Лестницы.

2. Обратите внимание на обратную графическую связь: так как количество подступенков является фиксированным значением, максимальное количество ступеней Лестницы не меняется в процессе ее создания.

3. Вторым щелчком мыши завершите операцию.

Пример 2: Лестничная Клетка с Верхней Привязкой

В этом примере мы создадим внутреннюю лестничную клетку с привязкой к верхнему этажу.

Настройте Параметры Лестницы в соответствии с иллюстрацией. Верх этой Лестницы, состоящей из 18 подступенков, должен быть привязан к вышележащему этажу. Лестница будет содержать Автоматические Площадки.

На Плане Этажа или в 3D-окне:

1. Сделайте щелчок мышью для начала построения полилинии, определяющей путь Лестницы.

2. Щелкните мышью в двух углах, образуемых Стенами. Двойным щелчком мыши завершите построение Лестницы. Обратная графическая связь в процессе построения демонстрирует, что Лестница в любом случае будет содержать 18 подступенков.

В полученной Лестнице присутствуют две Площадки, созданные автоматически в местах поворотов маршей.

Повороты и Сегменты

Лестницы состоят из Поворотов и Сегментов.

• Тип Поворотов всей Лестницы настраивается в диалоге ее Параметров. Выберите Автоматическую Площадку или один из двух типов Забежной Области.

• По умолчанию для Сегментов всегда используется вариант “Марш”. Изменить тип каждого сегмента можно прямо в процессе создания Лестницы.

• Настроить Тип Поворота для каждого отдельного сегмента или Поворота можно после создания Лестницы.

Создание Лестницы с при помощи Волшебной Палочки

Функция Волшебной Палочки (Пробел + щелчок) дает возможность автоматически создать Лестницу на основе указанного ребра или многоугольника.

• Сделайте щелчок в точке начала Лестницы.

• Указанная точка будет являться нижней точкой Лестницы (даже если в качестве Способа Построения выбран вариант Вниз).

• Базовая Линия Лестницы будет располагаться вдоль указанного многоугольника/полилинии.

Изменить расположение Базовой Линии (Слева, Справа, По Центру Лестницы) можно в Информационном Табло или в диалоге Параметров Лестницы. Таким образом, Лестница может находиться снаружи или внутри выбранного многоугольника/полилинии.

• Чтобы создать Лестницу, огибающую отдельностоящую Стену, сделайте щелчок на Стене при нажатой клавише Пробел.

Как создать лестницу в архикад 24

Главная Архитектура (BIM) ArchiCad Видео уроки Archicad Урок №68. Создание новой лестницы и ее настройка в ArchiCad

В данном видеоуроке показано, как создать новую лестницу и настроить ее параметры.

Как создать лестницу в архикад 24

Главная Архитектура (BIM) ArchiCad Видео уроки Archicad Урок №68. Создание новой лестницы и ее настройка в ArchiCad

VII. Лестницы

Вы создаете новую лестницу на основе предварительно определенных геометрических вариантов путем редактирования их параметров. Имеется 21 основных видов лестниц, встроенных в программу, которые охватывают практически все стандартные их разновидности, от обычных лестничных маршей и до лестниц с забежными ступенями с площадками и без них, а также винтовые лестницы.

Для создания новой лестницы с использованием одного из стандартных типов откройте диалоговое окно Параметры лестницы и нажмите кнопку Создать.

В верхней части открывшегося диалогового окна укажите, будете ли Вы создавать лестницу или пандус. Если Вы нажали кнопку пандуса, все типы лестниц, которые могут быть представлены в виде пандусов, преобразуются в символы пандусов; все остальные кнопки становятся недоступными.

Диалоговое окно содержит стандартных типов лестниц, которые можно создать с помощью StairMaker. (Последняя кнопка представляет Специальные лестницы, форма которых проектируется с помощью чертежных инструментов ArchiCAD. Кнопка является недоступной при создании стандартной лестницы.)

Выберите требуемый тип лестницы/пандуса и нажмите ОК.

Открывается диалоговое окно StairMaker, в котором можно отредактировать выбранный тип лестницы. Редактирование производится в шести закладках, доступ к которым производится щелчками на больших кнопках, расположенных слева. Изменения, произведенные в любой из закладок, могут повлиять на содержимое других закладок.

Разбивка лестницы (StairMaker)

Примечание: Эта закладка является составной частью окна редактирования StairMaker. Для доступа к этой закладке активируйте инструмент ArchiCADЛестница, откройте диалоговое окно Параметры лестницы и нажмите кнопку СоздатьилиРедактировать лестницу. Выберите один из стандартных типов лестницы в открывшемся диалоге Выбор типа лестницы и нажмите кнопку ОК. В появившемся диалоговом окне установки параметров лестницы выберите кнопку Параметры разбивки лестницы – это самая верхняя из шести кнопок, расположенных слева.

Закладка содержит ряд основных геометрических параметров лестницы и окошко предварительного просмотра символа лестницы в правой части. Изменения, производимые в этой закладке, отражаются на форме символа в просмотровом окошке справа.

Обратите внимание, что некоторые из управляющих элементов этой закладки имеют пиктограммы Закрыть/Открыть. Вы должны установить здесь требуемые параметры и затем закрыть их. Если Вы их не закроете (не зафиксируете), то последующие изменения в параметрах других закладок могут привести к автоматическому пересчету этих значений. Если же они закрыты, StairMaker гарантирует, что последующие изменения других параметров будут производиться с учетом зафиксированных значений.

Например, на рисунке ниже мы зафиксировали высоту лестницы 2800 мм. и количество ступеней – 16. Они теперь никогда не будут изменены в зависимости от установки значений параметров на других закладках.

Установка геометрических характеристик лестницы

На этой закладке устанавливаются основные геометрические параметры лестницы: общий подъем, ширина марша, заложение, расположение и длина основной линии, а также количество подступенков, форма и количество проступей в забежной области, размеры площадок и другие. Состав имеющихся здесь полей изменяется в зависимости от типа лестницы.

В нижней части области параметров марша имеется поле, позволяющее Вам добавить к лестнице дополнительную верхнюю проступь: щелкните на правой кнопке, чтобы добавить к лестнице верхнюю проступь.

Она может иметь такую же ширину, как и все остальные проступи лестницы, либо Вы можете указать другое значение в поле.

Дополнительная верхняя проступь будет иметь ту же ширину, что и обычные проступи, если в поле дополнительной ширины, расположенном правее этой кнопки, Вы оставите ноль. Для изменения ширины верхней проступи введите положительную величину.

Определение параметров проступей

В нижней правой части диалога приведены параметры ступеней. С помощью этих параметров Вы устанавливаете размеры ступеней или угол наклона пандуса. Справа от

этих параметров приводится рисунок поперечного разреза ступеней лестницы, который дает визуальное представление производимых установок параметров.

Подниматься по лестнице легче и удобнее, когда параметр 2(Подступенок) + Проступь находится в пределах от 60 до 63 см или от 24 до 25 дюймов. Чтобы гарантировать, что это условие выполняется, Вы можете установить диапазон значений этого параметра в двух полях, расположенных в области параметров ступеней, и которые приведены на рисунке ниже.

Последний параметр не редактируется. В нем приводится текущее значение параметра 2(Подступенок)+Проступь.

Примечание: Определение разбивки лестницы базируется на правиле 2(Подступенок)+Проступь. Всякий раз при изменении любого из параметров StairMaker проверяет, находится ли значение параметра 2 (Подступенок) + Проступь в указанном диапазоне. Для изменения принципа иерархического определения параметров Вы можете заблокировать некоторые из них. Значения заблокированных параметров изменить нельзя. StairMaker пропускает заблокированные параметры и переходит к поиску следующих в иерархии в случае необходимости произвести изменение. Если произведенное Вами редактирование невозможно без изменения значения одного из заблокированных параметров или если заблокировано слишком много параметров, то выдается предупреждающее сообщение.

Нанесение размеров

Инструменты нанесения размеров ArchiCAD предоставляют большую гибкость в аннотировании виртуального здания посредством нанесения размеров, соответствующих различным стандартам.

Многие размеры являются ассоциативными, то есть их размерные числа будут автоматически обновляться при изменении элементов, с которыми они ассоциированы.

Примечание: “Статичные” размеры не являются ассоциативными.

Размеры могут наноситься на плане этажа, в разрезах/фасадах/внутренних видах, 3D-документе и окнах деталей/рабочих листов.3

Окно 3D-документа имеет те же самые возможности по проставлению размеров.

Имеются следующие разновидности размеров:

•Линейные размеры. Показывают длину элемента, как прямолинейного, так и криволинейного.

•Отметки высоты. Это способ построения инструмента Линейный размер; показывает значение высоты в окнах разрезов/фасадов/внутренних видов и 3D-документов.

•Отметки уровня. Показывают значения высоты на плане этажа.

•Радиальные размеры. Показывают радиус криволинейных элементов.

•Угловые размеры. Показывают угол в градусах между парами линий или ребер.

Стандарты размеров

ArchiCAD поддерживает различные стандарты нанесения размеров.

Используйте диалоговое окно команды Параметры > Рабочая среда проекта > Размерные числа для выбора стандарта или создания собственного стандарта на размерные числа.

Самый быстрый способ изменить стандарт размерных чисел проекта – это воспользоваться соответствующим всплывающим меню в панели Оперативные параметры.

Специальные стандарты единиц измерения

Вы можете настроить Ваш проект на любую единицу измерения. Например, если Вы работаете со стандартом, в котором единицей измерения линейных величин является миллиметр, однако решили измерять линейные размеры окон/дверей в сантиметрах, то перейдите диалоговое окно команды Параметры > Рабочая среда проекта > Размерные числа. Выберите в качестве типа измерения окно/дверь и измените единицу измерения на сантиметры.

После этого стандарт проекта становится Специальным. Вы можете сохранить этот новый стандарт под его собственным именем по кнопке Новый. Установленные в этом диалоге стандарты размерных чисел сохраняются вместе с проектом.

Приемы нанесения размеров

Приведем общую схему проставления размеров:

1. Выберите соответствующий инструмент проставления размеров; настройте его характеристики в диалоге Параметры размеров, выберите геометрический вариант и способ построения.

2. Сделайте щелчок на элементе, относительного которого проставляется размер; такие щелчки создают временные точки привязки, которые точно указывают, где именно начинаются и заканчиваются те участки элемента (то есть размерные звенья, см. далее), относительно которых проставляются размеры. После щелчка на элементе, относительно которого проставляется размер, он выделяется, чтобы показать, с каким именно элементом Вы работаете в настоящий момент.

Примечание: Такое выделение элементов производится только в том случае, когда отмечен маркер Выделить контуры связанных элементов при размещении или редактировании элемента в диалоге команды Параметры > Окружающая среда > Выборка и информация о элементе.

3. Сделайте двойной щелчок после размещения последней точки привязки.

4. Сделайте щелчок черным курсором-молотком в том месте, где должна располагаться размерная цепочка.

•Для некоторых размеров за перемещением курсора следует растягивающаяся линия, чтобы помочь в выборе правильного расположения размера.

•Линейные размеры требуют дополнительного щелчка для определения места расположения размерной линии.

•Любая точка привязки можете быть убрана повторным щелчком на ней.

Терминология по нанесению размеров

Точки привязки. Это временные вершины и узлы конструктивных элементов, выбираемые в качестве точек отсчета при нанесении размеров.

•Круглые точки привязки означают, что результирующие точки размера будут ассоциативными.

•Прямоугольные точки указывают на то, что точки привязки являются статичными и не будут изменяться при изменении или перемещении элементов.

Точки привязки являются временными; они исчезают по завершению построения размерной цепочки.

Размерная цепочка. Появляется после щелчка курсором-молотком в конце процесса нанесения размера.

Размерная цепочка для линейных размеров состоит из следующих элементов:

•размерная линия – это линия, располагающаяся вдоль элемента;

•выносная линия – располагается перпендикулярно размерной линии, если параметры размеров предполагают ее присутствие;

•узлы размерной цепочки – точки, в которых размерная линия пересекается с выносными линиями.

Размерное звено соединяет два соседних узла цепочки и включает размерное число, выражающее расстояние между ними.

Линейные размеры

Линейные размеры измеряют линейные расстояния вдоль прямолинейных и криволинейных элементов. Имеется четыре способа построения, которые доступны в информационном табло и в диалоге установки параметров инструмента.

• В линейной размерной цепочке для каждого звена указывается расстояние между двумя точками привязки.

• В размерной цепочке с общей базой первая точка привязки рассматривается как базовая. Размерные числа всех звеньев соответствуют расстоянию между базой и соответствующей точкой привязки.

•В размерной цепочке с базовой линией измерение расстояния производится, как и в предыдущем варианте, однако в этом случае отсутствует базовая точка.

• С помощью четвертой пиктограммы создаются отметки высоты.

Геометрические варианты линейных размеров приводятся в информационном табло.

•По умолчанию выбрано любое направление, позволяющее создавать размерные цепочки во многих местах относительно расположения элемента:либо параллельно первым двум размещенным точкам привязки, либо горизонтально/вертикальноили параллельно к выбранному ребру/поверхности.

• Способ размещения только X-Yограничивает расположение линии привязки

горизонтально или вертикально относительно экрана монитора.

•Способ размещения по дуге позволяет проставлять размеры к криволинейным элементам.

Выбранный геометрический вариант определяет построение всей цепочки в целом: геометрические варианты нельзя устанавливать индивидуально для отдельных размерных звеньев.

Примечание: В окне 3D-документа имеются дополнительные геометрические варианты размещения.

Размещение линейных размеров

Для размещения размера прямолинейного элемента проставьте последовательность точек привязки размерной цепочки вдоль элемента и затем произведите двойной щелчок.

Затем переместите курсор-молоток в то место, где должна быть размещена размерная линия.

При проставлении размера к стороне, которая располагается точно вертикально или горизонтально, появляется растягивающаяся линия, указывающая расположение размерной линии:

При проставлении размера к элементу, имеющему любое другое расположение, и при использовании при этом способа построения любое направление предоставляются три варианта расположения размерной линии: вертикально, горизонтально или параллельноотносительно первым двум размерным узлам цепочки. Переместите курсор, чтобы

визуально увидеть, какой из возможных вариантов выбирается.

Например, при проставлении размера к наклонной крыше в окне разреза, как это показано ниже, с использованием метода размещения любое направление мы воспользовались вариантом проставления размерной цепочки, располагающейся параллельно к крыше:

Однако, если Вы переместите курсор-молоток в другое место, то можете выбрать вариант построения горизонтальной или вертикальной размерной цепочки:

Наконец, можно использовать дополнительный вектор, указывающий направление расположения размерной линии: после того, как появился черный курсор-молоток, Вы можете переместить его на любом прямолинейном отрезке или ребре, имеющимся в проекте.

Примечание: В окне 3D-документа Вы можете разместить размерную линию в соответствии с расположением ребра того или иного конструктивного элемента; в этом случае в окне нельзя использовать отрезки линий.

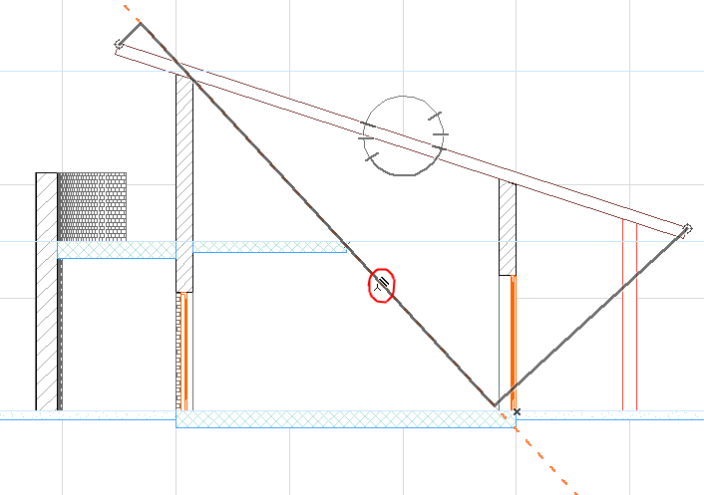

На приводимом ниже рисунке Вы проставляете размер к наклонной крыше; при этом появляется черный курсор-молоток и предлагаются три варианта расположения размерной линии (горизонтально, вертикально и параллельно крыше).

Предположим, что Вы хотите расположить размерную линию не параллельно крыше, а параллельно диагональной линии. После щелчков на двух измеряемых вершинах на любом из концов крыши переместите курсор на диагональ. Курсор пример форму “знак мерседес

+ параллельные линии”, что свидетельствует о том, что Вы нашли ребро, параллельно которому должна расположиться размерная линия:

Сделайте щелчок, чтобы зафиксировать направление размерной линии параллельно

Теперь переместите курсор, чтобы указать окончательное место расположения размерной

линии, и сделайте еще один щелчок курсором-молотком.

Линейные размеры криволинейных элементов

Геометрический вариант построения по дуге используется для проставления размеров к криволинейным линиям и стенам.

Выберите инструмент Линейный размер, выберите в информационном табло геометрический вариант дугообразной размерной цепочки.

• Сделайте щелчок курсором-мерседесом на криволинейном или дугообразном ребре конструктивного элемента;при этом нет необходимости отыскивать конечные точки, сделайте щелчок в любом месте кривой.

• ArchiCAD автоматически отметит конечные точки дуги или ребра. Это именно то дугообразное ребро, длина которого будет измерена. При необходимости произведите щелчки в любых других точках ребра, которые Вы хотите добавить в размерную

•Для завершения выбора точек на дугообразном ребре сделайте двойной щелчок курсором в виде белого карандаша где-либо в текущем окне или нажмите кнопку ОК на панели управления.

•Появится курсор-молоток, свидетельствующий о необходимости указать место расположения размерной цепочки. Щелчком завершите размещение размерной цепочки.

Линейные размеры в окне 3D-документа

В окне 3D-документа используйте инструмент Линейный размер для проставления размеров. Здесь допустимы все варианты построения за исключением По дуге.

Как и в 2D-окнах, Вы можете выбрать варианты Только X-Y или Любое направление для расположения линии параллельно первым двум точкам, в которых был произведен щелчок.

Более того, как и в 2D-окнах, вариант Любое направление позволяет ограничить ориентацию расположения размерной линии параллельно указанной линии/ребру.

Только в окне 3D-документа:

Вы можете указать плоскость, в которой будет располагаться размерная линия.

В информационном табло инструмента Линейный размер выберите один из геометрических вариантов плоскости расположения линейного размера:

По умолчанию выбирается вариант Любая плоскость, который предоставляет больше возможностей.

Выбор размерной плоскости в окне 3D-документа

При размещении линейного размера в окне 3D-документа с помощью геометрических вариантов любая плоскость или вертикальная плоскость Вы можете выбрать плоскость расположения размера.

Предположим, что надо проставить размер, указывающий ширину крыши в 3D-документе.

Активируйте инструмент Линейный размер. Выберите в информационном табло геометрический вариант Любая плоскость, а также вариант Любое направление.

Отметки высоты

Специальным видом линейных размеров является отметка высоты. Она позволяет проставлять маркеры высоты в окнах разрезов/фасадов/внутренних видов и 3D-документов.

Вы также можете использовать отметки высоты на плане этажа, однако здесь они производят измерения только вдоль оси Y плана этажа относительно начала проектных координат или пользовательского начала координат.

Отметки высоты вычисляются относительно начала проставления размеров, которое выбирается из всплывающего меню Начало размеров в диалоге Параметры отметки высоты.

Серия маркеров отметки высоты ведет себя как ассоциативная размерная цепочка. Вы можете выбрать и отредактировать всю серию маркеров, сделав щелчок на невидимой оси

цепочки с помощью курсора-мерседеса при выбранном инструменте Указатель, либо с

помощью Shif-щелчка, когда текущим является любой другой инструмент.

Отдельные маркеры цепочки отредактировать нельзя.

Разместите отдельные маркеры щелчками в тех точках, относительно которых Вы хотите получить значения высоты, затем выполните двойной щелчок или нажмите кнопку OK в панели управления. Курсором-молотком укажите место расположения цепочки маркеров.

Для размещения цепочки маркеров высоты произведите щелчки в различных точках, затем сделайте двойной щелчок (или нажмите ОК в панели управления) и, наконец, с помощью

курсора-молотка разместите цепочку.

Вывод в формате PDF с помощью Издателя

Из Издателя можно сохранять Наборы Издателя, а также один или несколько элементов Издателя (видов или макетов) в Acrobat PDF (PortableDocumentFormat). (Элементы Издателя настроены на формат PDF по умолчанию.)

1.Перейдите в требующийся Набор Издателя в Навигаторе при включенном режиме Издателя.

2.Убедитесь, что в Свойствах публикации выбрано Сохранить

3.Выберите один или несколько элементов в наборе Издателя.

4.В разделе издателя Формат выберите “PDF”.

Если папка содержит только файлы PDF, то можно воспользоваться маркером Объединить в один PDF. (Убедитесь, что Вы выбрали папку, содержащую элементы формата PDF.) Если

этот маркер не отмечен, то каждый файл, имеющийся в папке, будет публиковаться в виде отдельного файла PDF.

Примечание: При отметке маркера «Объединить в один PDF» для одной из папок набора Издателя (или для всех Книги макетов), этот маркер становится недоступным для всех подпапок указанной папки. Для изменения параметров объединения для папки более низкого уровня сначала снимите отметку с этого маркера для папки более высокого уровня (или на уровне Книги макетов).

5.Нажмите на кнопку Параметры страницы для установки размера и ориентации страниц результирующего документа PDF.

Примечание: Кнопка Параметры страницы доступна в случае, если любые из выбранных элементов Издателя являются видами. Если элементами Издателя являются макеты, то их параметры страниц берутся из параметров макета; в этом случае кнопка Параметры страницы не показывается.

6.Нажмите на кнопку Параметры документа для установки предпочитаемых параметров содержимого документа PDF. Они идентичны параметрам диалоговых окно Печати из 2D или из 3D-окна.

При сохранении в формате PDF Вы можете сохранить содержимое документа в цвете, черно-белым или с оттенками серого цвета.

7.Нажмите на кнопку Параметры PDF, расположенную в левом нижнем углу диалогового окна Параметров документа.

8.Здесь Вы можете при желании установить парольный доступ;

или выбрать специализированный архивный формат PDF/A:

По умолчанию установлен формат PDF/A-2a.

9.Параметр Разрешение дуги связан с тем, что формат PDF не распознает дуг/окружностей и должен аппроксимировать их преобразованием в ломаные линии/многоугольники. В связи с этим данный параметр определяет точность такой аппроксимации.

10.Опубликуйте выбранные элементы обычным образом.

Созданные из ArchiCAD файлы формата PDF могут включать стандартные возможности PDF, такие как пиктографические изображения и закладки.

Сохранение документов в формате PDF

Воспользуйтесь командой Файл > Сохранить как, и выберите в качестве формата файла PDF.

Примечание: Для ограничения сохраняемой части текущего окна используйте инструмент Бегущая рамка.

Нажмите кнопку Параметры страницы для установки размера и ориентации страниц результирующего документа PDF.

Примечание: При сохранении окна макета в формате PDF кнопка Параметры страницы отсутствует.

Нажмите кнопку Параметры документа для установки предпочитаемых параметров содержимого документа PDF.Они идентичны параметрам диалоговых окно Печати из 2D или из 3D-окна.

Примечание: При сохранении форматированного списка в формате PDF кнопка Параметры страницы отсутствует.

При сохранении в формате PDF Вы можете сохранить содержимое документа в цвете, черно-белым или с оттенками серого цвета.

•При работе с макетами Вы можете выбрать вариант вывода многих макетов в файлы PDF или только одного текущего макета (при его текущем уровне увеличения или весь макет целиком); то есть точно так же, как и печать макета.

•При сохранении форматированных списков появляется возможность установить масштаб и указать, что каждая зона/страница должна печататься на новом листе.

Визуализация

Визуализация в ArchiCAD включает все инструменты и методы, которые позволяют представить Ваш архитектурный проект заказчику даже на самых ранних этапах работы. Презентации могут быть различного вида (фотореалистические изображения, анимационные ролики, сцены виртуальной реальности) и могут служить различным целям.

Вы можете визуализировать весь проект или его части с помощью различных встроенных видов или путем размещения специальных камер на плане этажа с последующим просмотром изображения проекта из нужной точки наблюдения. Некоторые специальные виды (например, сцены виртуальной реальности) требуют использования специальных инструментов. Строимые по умолчанию перспективные и параллельные (аксонометрические) виды ArchiCAD можно активировать и настраивать с помощью команд меню и панели навигатора.

Камеры и их настройка играют ключевую роль в определении различных режимов визуализации и построения видов.

Хотя встроенные в ArchiCAD средства визуализации являются довольно мощными, Вам все же могут понадобиться средства по дальнейшему усовершенствованию Ваших изображений или возможности по их экспорту в другие приложения.

ArchiCAD предлагает различные возможности по экспорту всей модели в файлы нескольких форматов, широко используемых профессиональными программами визуализации.

•Art•lantis – это приложение, поддерживающее современный подход к решениям в области визуализации; разработана программа в компании Abvent SA, которая является французским партнером и дистрибьютором GRAPHISOFT. Она может работать с фотореалистическими изображениями и анимациями, экспортированными непосредственно из ArchiCAD посредством выбора соответствующего формата файла. Более того, эта программа позволяет устанавливать связи между исходной моделью и файлом Artlantis.

•Вы также можете экспортировать поэтажные планы и 3D-виды в такие приложения, как Piranesi, Gimp, 3D Studio или Photoshop для более точной их настройки или для добавления к ним специальных эффектов.

Наиболее часто используемые при визуализации команды собраны в табло команд 3D-визуализация. Для вывода на экран этого табло выполните команду Окно > Табло команд > 3D-визуализация. (Это табло также содержит команды показа изображений в 3D-окне и команды 3D-навигации.)

Для поддержки 3D-навигации и построения 3D-моделей в ArchiCAD рекомендуются многоядерные процессоры.

Вы можете разместить на плане этажа любое колличество камер для создания перспективных видов в формате отдельных изображений или анимаций (траектории съемки).

Перспективная камера позволяет просмотреть в 3D-окне весь проект или выбранную его часть, а также построить реалистические изображения, которые представляют собой “моментальными снимками” текущего состояния проекта. Перспективная камера определяется через точку наблюдения, целевую точку (точка наведения) и конус обзора.

На плане этажа камера представляется в виде ее целевой точки и манипуляторов, с помощью которых можно управлять камерой. Только одна камера может быть активной на плане этажа. Она дополнительно содержит изображение конуса обзора и пиктограмму солнца.

Реалистические фотоизображения

Средства ArchiCAD построения фотореалистических изображений позволяют создавать такие изображения модели в виде “моментальных снимков” текущего состояния проекта.

Фотоизображения позволяют пойти намного дальше по сравнению с видами, строимыми с помощью 3D-окна. Средства их построения обладают сложными спецэффектами, которые придают реалистичность изображению всего проекта или любой его части.

Фотореалистические изображения являются идеальными средствами презентации и коммуникации между архитекторами и заказчиками; такие изображения лучше всего воспринимаются заказчиками и дают точное и реалистическое восприятие строимого сооружения.

Фотореалистические изображения (также называемыми модельными рисунками или макетными изображениями) приводятся в отдельном окне и не могут редактироваться. Для их запоминания следует сохранить их в отдельном файле независимо от модели проекта. Выбор команды Сохранить, когда открыто окно фотоизображения, приводит к сохранению файла изображения; при этом проект не затрагивается. Закрытие окна фотоизображения без сохранения его содержимого приводит к потере его изображения.

Внимание. Рисунок макетного изображения проекта не сохраняется вместе с проектом. Если Вы хотите все же его сохранить, сделайте это явно. Закрытие окна фотоизображения приводит к удалению его рисунка.

Макетные изображения (модельные рисунки) приводятся в меню Окно. Вы можете оставить открытыми одновременно несколько рисунков для их сравнения. С помощью бегущей рамки можно выбрать и скопировать часть фотоизображения.

В качестве макетных изображений можно открыть файлы изображений различных типов: являются доступными все файлы изображений типа QuickTime, а также ряд других форматов.

ArchiCAD содержит несколько механизмов визуализации, которые создают фотоизображения различных стилей. Выбор механизма визуализации производится в верхней части диалогового окна команды Документ > Креативная визуализация >Параметры фотоизображения.

Примечание: Имеется возможность использовать различные механизмы визуализации для различных частей вида проекта, один механизм для верхней половины окна, второй – для нижней, и затем эти изображения склеиваются в программе редактирования фотоизображений.

Для создания фотореалистического изображения выполните команду Документ > Креативная визуализация > Построить фотоизображение. По этой команде ArchiCAD строит изображение согласно текущей проекции и согласно установкам, произведенным в диалоге Параметры фотоизображения. Имеются следующие механизмы визуализации.

•Механизм визуализации LightWorks. Позволяет создавать наиболее совершенные изображения, даже если Вы полагаетесь только на предварительно установленные значения параметров. Это механизм позволяет производить трассировку лучей, строить неконтрастные тени, учитывать отражение лучей, обладает мощными средствами редактирования теней. Он создает изображения с наилучшим качеством, которое возможно в ArchiCAD. LightWorks использует преимущества многопроцессорных систем и поэтому, как правило, является более быстродействующим, чем другие механизмы.

•Внутренний механизм визуализации. Этот механизм подходит для построения простых изображений с ретушировкой поверхностей, простыми тенями и прозрачностью.

•Механизм визуализации Z-Buffer. Он во многом аналогичен внутреннему механизму, однако использует другие методы построения изображений, а также работает быстрее при больших размерах модели и включенном режиме построения теней. Для него требуется физическая память большого объема.

•Механизм визуализации Эскиз. Создает не фотореалистические изображения с различными эффектами, имитирующими построение линий от руки. Может использоваться для построения набросков чертежей на ранних этапах создания проекта. Позволяет имитировать рисование с помощью войлочный пишущих принадлежностей, карандашей, графита. Необходимые для этого механизма визуализации файлы размещаются в папке этого расширения , которая располагается внутри папки ArchiCAD. В папке Текстура_эскизоврасполагается файл SketchPreset.txt с предварительно определенными стилями эскизов. Здесь также находятся папки с файлами текстур для стилей линий.

Ниже приводятся рисунки одного и того же здания с двумя различными стилями эскиза.

Основные возможности LightWorks

Механизм визуализации LightWorks,встроенный в интерфейсArchiCAD по построению реалистических фотоизображений, позволяет создавать высококачественные фотореалистические изображения, которые могут публиковаться в качестве видов ArchiCAD. LightWorksобладает способностями трассировки лучей, построения неконтрастных теней, отражения и преломления лучей и мощными средствами редактирования ретушировщиков. Причем его интерфейс совместим с элементами ArchiCAD.

В состав основных средств LightWorksвходят предварительно определенные ретушировщики, которые можно использовать с установленными по умолчанию параметрами. Экспертные возможности позволяют редактировать эти ретушировщики и использовать специальные уникальные объекты источников света, которые существенно повышают реалистичность за счет имитации рассеянного освещения.

LightWorksобладаетспособностямитрассировкилучей.Трассировкалучей-этопроверка, освещается ли та или иная точка поверхности лучами света того или иного источника. Благодаря этому можно определить области той или иной поверхности, которые освещаются источником света или находятся в тени.

Самый простой способ инициировать LightWorks- это открыть проектArchiCAD и выбрать механизм визуализации LightWorksв диалоге команды Документ >Креативная визуализация >Параметры фотоизображения. Механизм визуализации LightWorks

распознает покрытияArchiCAD и преобразует их параметры Прозрачности,Люминесцентности и Отражения и Свечения в свой собственный формат.

При работе с LightWorks после построения 3D-модели следует определить покрытия, затем загрузить и настроить ретушировщики, связанные с используемыми покрытиями, с помощью панели Параметры ретушировщикаLightWorks в диалоговом окне команды Параметры >Реквизиты элементов >Покрытия.

Для получения дополнительной информации см. Параметры ретушировщикаLightWorks.

Эти архивные файлы содержат сотни предварительно определенных ретушировщиков. В большинстве случаев среди предварительно определенных ретушировщиков Вы найдете тот, который Вам нужен.

РетушировщикиLightWorks могут иметь текстуру, типа той, которая используется во внутреннем механизме визуализации. Еще одной особенностью является то, что имеются так называемые “процедурные” ретушировщики, для которых узоры определяется набором параметров.

•Ретушировщики, которые базируются на изображениях, могут легко представлять повторяющиеся рисунки, когда узоры повторяются по поверхности, могут терять свое определение, когда изображение закрывается, и могут использовать большой объем памяти.

•С другой стороны, процедурные ретушировщикиLightWorks не могут воспроизводить повторяющихся узоров, дают уникальное представление в каждой точке поверхности, более эффективно используют память, предоставляют большую гибкость в связи с возможностью настройки параметров.

Важные замечания для пользователей проектов, созданных в ArchiCAD 8.1 или более ранних версиях: Хотя покрытия ArchiCAD имеют характеристику Отражающей способности, однако механизмы визуализации, существующие в старых версиях, не используют значение этого параметра. В связи с тем, что механизм визуализации LightWorks воспринимает и использует этот параметр, то Вы можете получить весьма странные результаты, если этот параметр не установлен. Например, Вы можете получить покрытие Бетон с ярким свечением и сильным диффузным отражением. Это объясняется установками значений рассеянного и диффузного отражения, а также люминисцентностью. В этом случае необходимо будет настроить эти параметры для достижения необходимого эффекта.

Кроме того, одновременно с ретушировщикомLightWorks, покрытию ArchiCAD может быть назначена текстура (по сути, ретушировщик также является текстурой). Текстура ArchiCAD показывается в 3D-окне, когда в качестве 3D-механизма используется OpenGL, а также в окне фотоизображения, когда используется внутренний механизм визуализации ArchiCAD или механизм Z-Buffer. Если же Вы будете использовать OpenGL в 3D-окне и LightWorks в окне фотоизображения, то текстура будет выглядеть совершенно по-разному, что может вводить в заблуждение. Имеется два подхода к использованию LightWorks в окне фотоизображения. Первый – не использовать OpenGL в 3D. Второй – не использовать текстуру ArchiCAD для тех покрытий, которым назначены ретушировщикиLightWorks. Тогда такие покрытия не будут воспроизводить текстуру в 3D-окне, даже с помощью механизма OpenGL, что не будет вводить Вас в заблуждение.

Рекомендации по использованию LightWorks

Так как механизм визуализации LightWorks интенсивно использует аппаратное обеспечение и память, далее приводятся рекомендации по увеличению эффективности Вашей работы.

Снимите отметку с маркера Отражающая способность в панели Спецэффекты LightWorksдиалогового окна Параметры фотоизображения. Эффект отражающей способности существенно увеличивает время построения изображения. При снятой отметке этого маркера можно все же добиться правильной освещенности сцены при более быстром построении изображения.

Отметьте маркер Нетв области Устранение ступенчатости панели Спецэффекты LightWorksдиалога Параметры фотоизображения. При этом сократится время построения изображения без существенного снижения качества.

•При установке параметров света и покрытий проведите эксперименты на небольших частях Вашего проекта. После достижения необходимого результата примените установки ко всей модели и постройте ее фотоизображение.

•Источники света ОбъектНебои ОбъектСолнцехорошо выполняют свои функции даже при небольших количествах источников света (даже при менее 4). В то же самое время, уменьшение количества источников света приводит к уменьшению требуемой памяти и увеличению скорости построения изображения.

•Вы можете производить предварительные эксперименты с установкой контрастных теней. Это увеличит скорость по сравнению с неконтрастными тенями, но не повлияет существенно на качество создаваемого изображения.

•Вы можете проверять свои установки на небольших фотоизображениях, экономя тем самым время. Например, Ваше результирующее изображение должно иметь размеры 1600×1200 пикселов, но проверять задаваемые параметры можно на изображениях размером 400×300 пикселов. Вы можете увеличить изображение на экране и создавать фотоизображения отдельных небольших деталей.

Качество создаваемого фотоизображения зависит не только от правильного расположения камеры, но и от качественных источников света и хороших ретушировщиков покрытий. Устанавливайте и проверяйте параметры освещенности на небольшой части модели без отражательной способности, устранения ступенчатости, с небольшим количеством источников света и с контрастными тенями. На такой тестовой модели можно опробовать свойства покрытий. После правильного выбора всех необходимых параметров установите отражательную способность, устранение ступенчатости, неконтрастное отбрасывание теней и визуализируйте всю модель.

Руководство пользователя Graphisoft ArchiCAD.

Ушакова О., Иванова О., Тозик В.. ArchiCAD. Архитектурное проектирование для начинающих СПб, БХВ — Петербург. 2009. 595с. Ил.
