Слабые места комфортного салона BMW 5 series (F10)
Начнём с водительского.нужно вытащить его наружу, для этого Снимаем заглушку на салазках спереди, откручиваем 4 торкса на полу (2 спереди и 2 сзади), наклоняем сиденье к заднему, РЕКОММЕНДУЮ СКИНУТЬ КЛЕММУ С АККУМУЛЯТОРА, чтобы вас подушкой не привалило, отключаем большой желтый разъём под сиденьем. Вынимаем сиденье из машины и рядом с ней отщелкиваем ремень безопасности.все, сиденье на свободе.Переходим к разбору.
Разбираем полностью подушку сиденья, снимаем чехол. Снимается он тоже не особо сложно-снимаем кожу с крючков, отщелкиваем вокруг сиденья пластиковые кожухи, затем приспускаем кожаный чехол, но для этого нужно разогнуть все металлические кольца, я использовал плоскогубцы(в последствии заменил их хомутами)
На комфортных сиденьях самое частое место поломки это вывод на питание подогрева подколенной подушки.

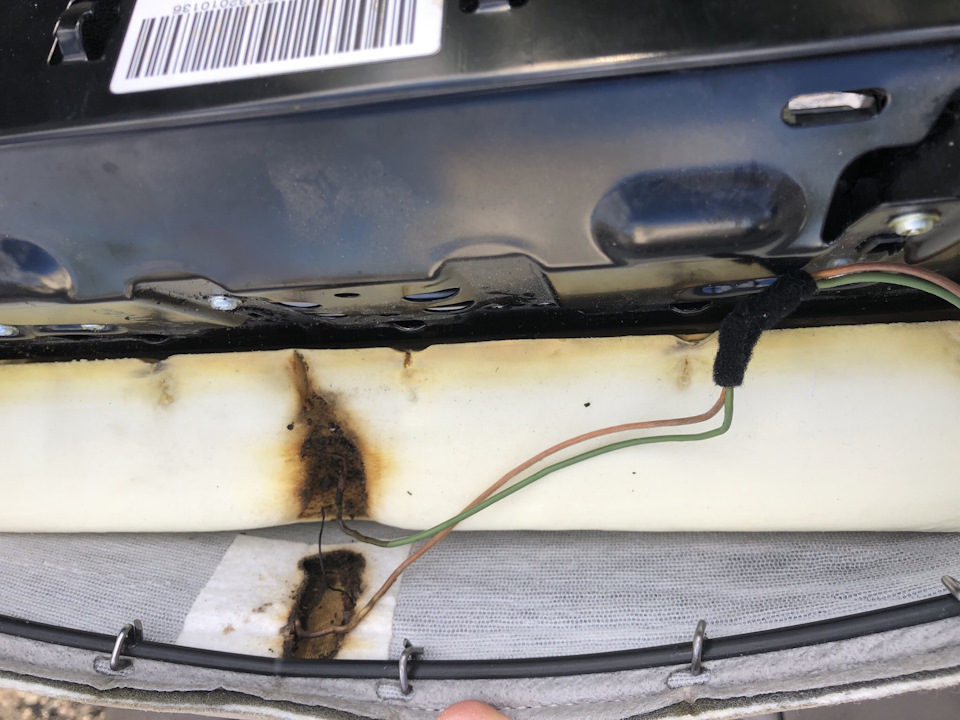

Провода переламываются и происходит минипожар.Сняв чехол я удивился
как ещё сидение не сгорело. Подогрев подколенного упора и середина сидушки запитаны в общем контуре, поэтому как только перебивается провод-сразу перестаёт греть и валик и середина сиденья.

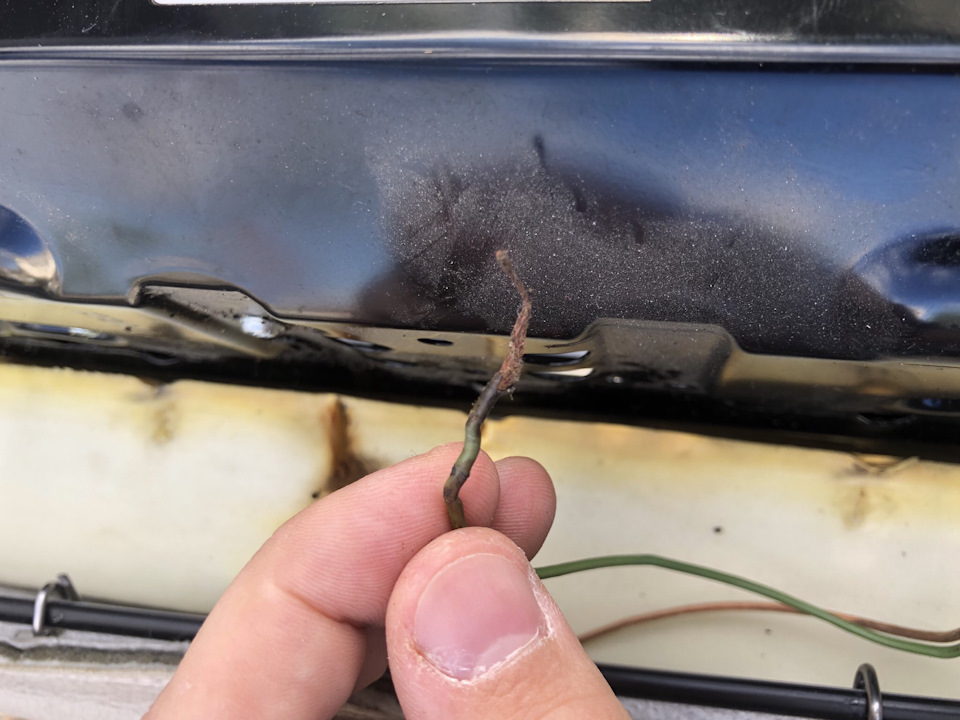

Причина неисправности видна, включаем паяльник.

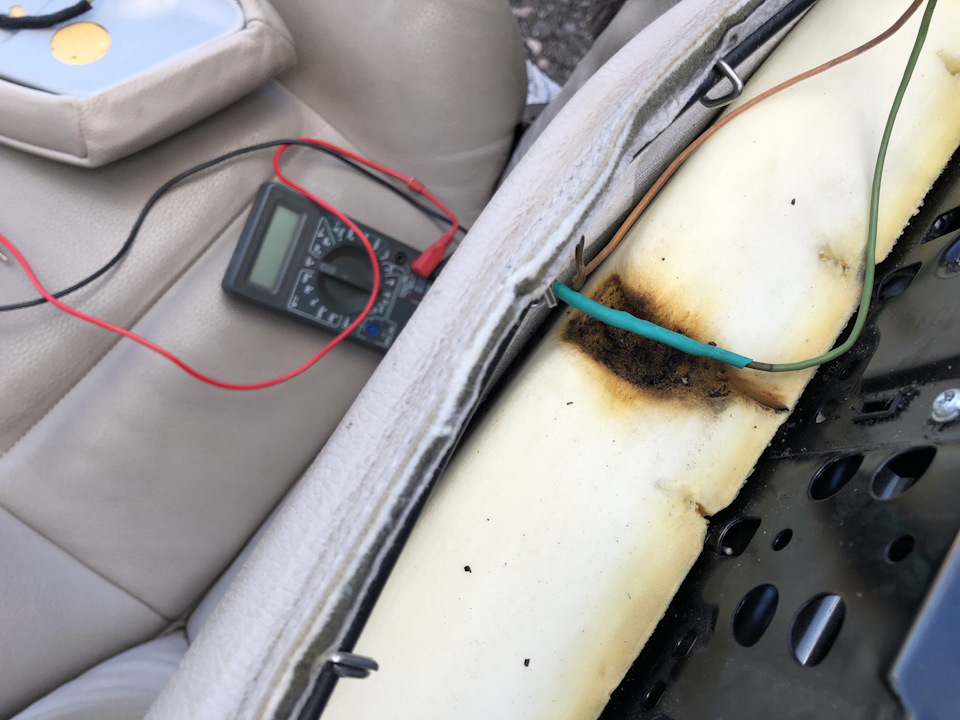

Зачищаем провода, паяем и накидываем термоусадку от греха подальше. Все, готово.Можно собирать.
Сборку описывать не буду, все так же как и при разборе, только в обратном порядке.
Теперь перейдём к пассажирскому.На нем подогрев работает исправно, но не работает подколенный упор, это достаточно распространенная проблема на комфортных салонах.

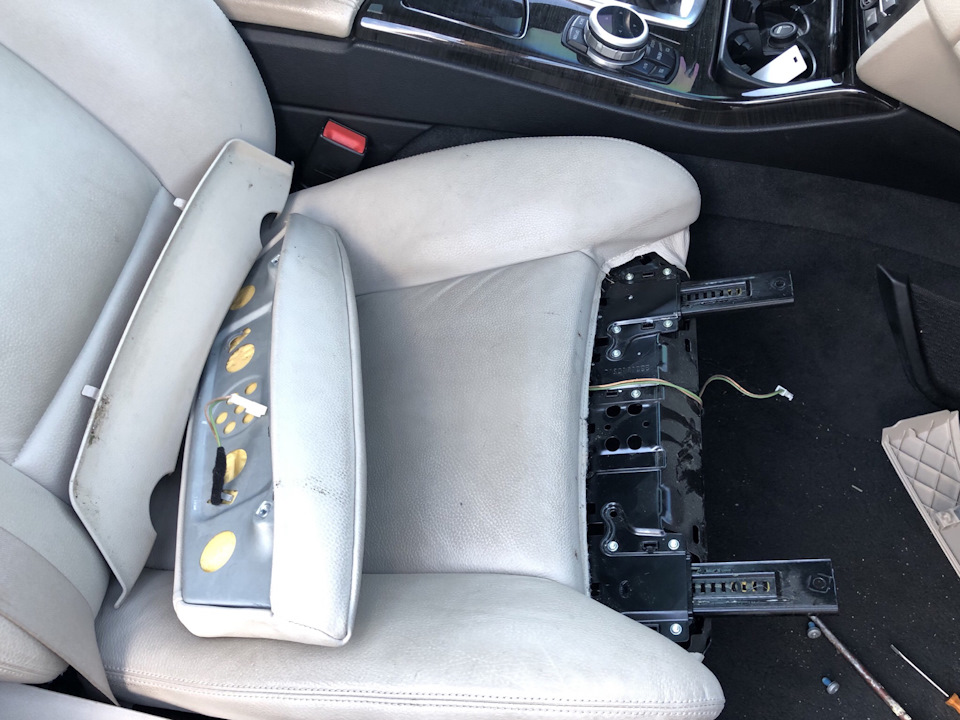

Тут все гораздо проще, снимать сиденье не нужно, обойдёмся снятием валика, для этого выдвигаем подколенный упор максимально вперёд. Находим два болтика под торкс, откручиваем их. Далее снимаем подколенный упор и отсоединяем от него фишку обогрева.

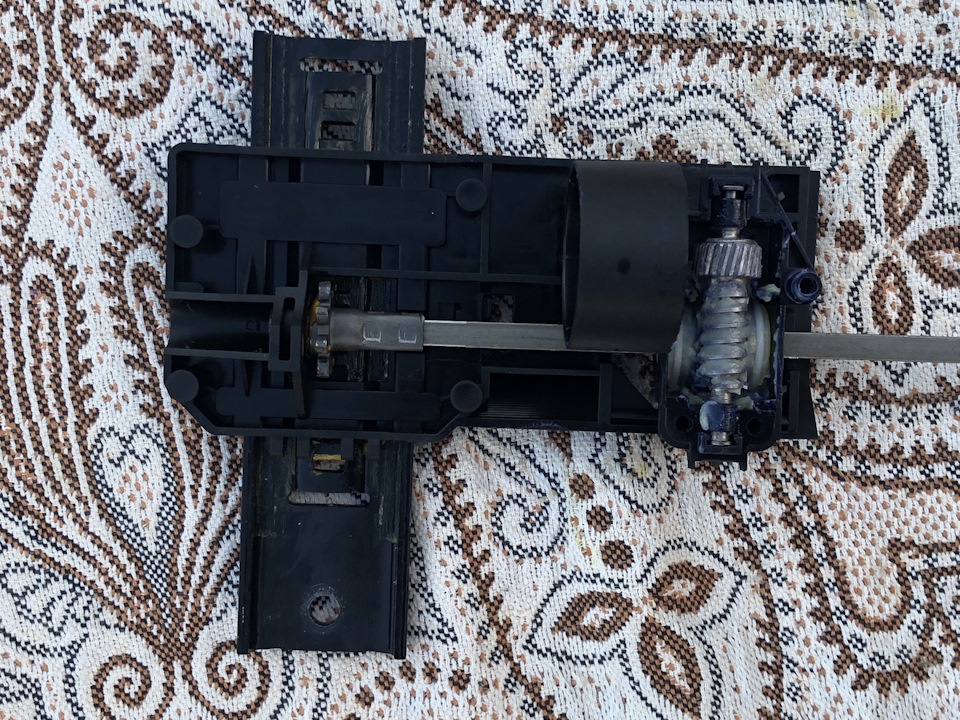

Вот она нарядная, потрепанная жизнью.

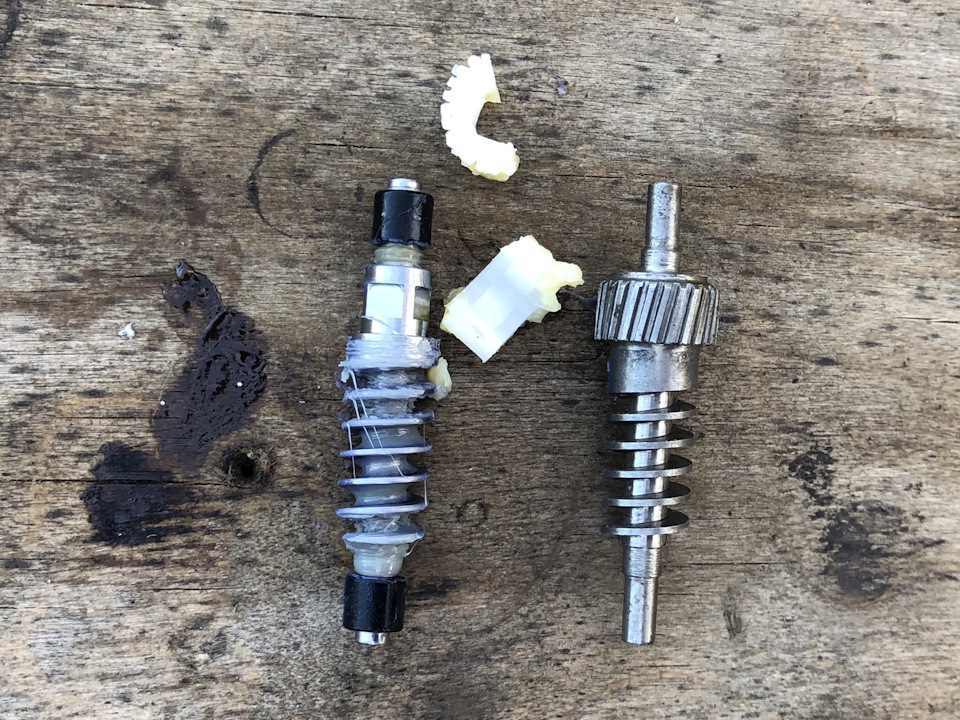

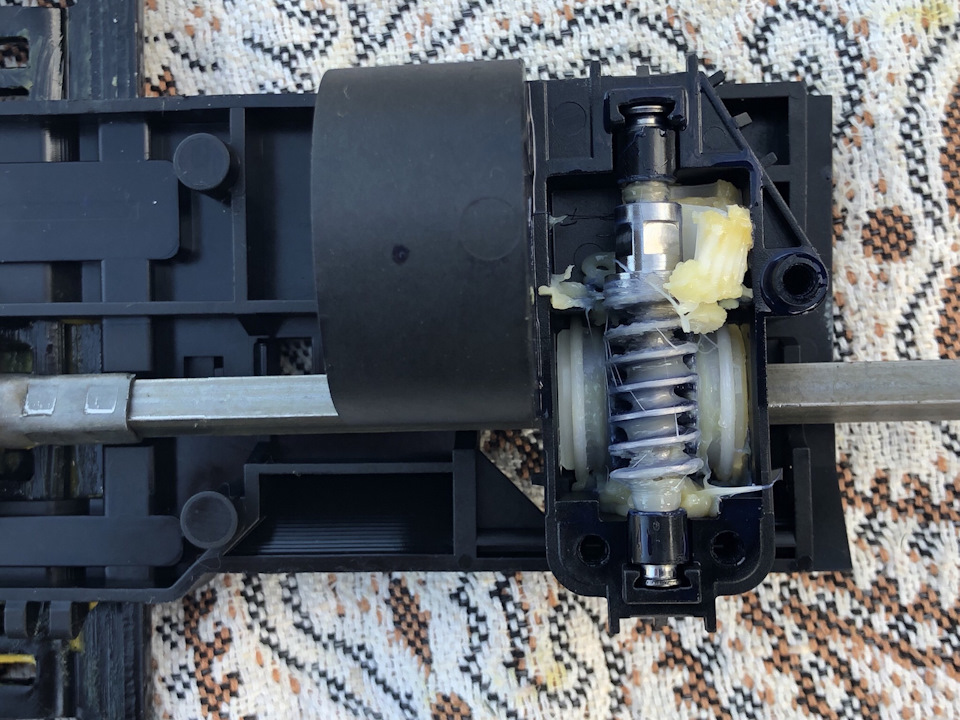

Изучив информацию заранее, я знал что дело именно в шестеренке, поэтому заранее заказал новую(доработанную)на всем известном сайте. Теперь вытаскиваем старую, смазываем новую и ставим её на старое место.Вуаля, собираем.опять же процесс сборки описывать не буду, все по аналогии с разбором.
Теперь мой салон полностью исправен, осталось сделать хороший детейлинг для полного 风水.
Цена вопроса: 1 000 ₽
Сидения BMW 5 с 2010 года (+обновление 2013)
Обычно пользователи нашего сайта находят эту страницу по следующим запросам:
кузов BMW 5 , ремонт кузова BMW 5 , кузовные размеры BMW 5
12. Сидения
Переднее сиденье водителя
Снятие и установка
1. Снять травмобезопасный активный подголовник.
2. Снять кожухи направляющих сиденья.
3. Снять наружный кожух.
4. Отсоединить минусовой провод аккумуляторной батареи.
5. Сдвинуть переднее сиденье назад.
6. Вывернуть винты (1). Момент затяжки 43 Н∙м.
7. Сдвинуть переднее сиденье вперед.
8. Вывернуть винты (2). Момент затяжки 43 Н∙м.
9. Установить переднее сиденье в верхнее положение.
10. Вывернуть болт (3) на переднем сиденье. Момент затяжки 36 Н∙м.
11. Отсоединить крепежную серьгу (4) ремня безопасности.
12. Освободить кожух (5) из зажимов движением вперед.
13. Разжать кабельный бандаж на разъеме.
14. Расфиксировать и отсоединить разъем (6).
15. Отсоединить жгут проводов от механизма сиденья.
16. Осторожно снять переднее сиденье.
1. Установка производится в последовательности обратной снятию.
2. При установке заменить винты крепления сидения.
3. Во избежание возникновения скрежета, защемления или соприкосновения отдельных элементов обратить внимание на правильность укладки жгута проводов.
4. Зафиксировать жгут проводов в держателях.
5. Уложить жгут проводов только в месте (7) крышки.
6. При укладке жгута проводов между напольным ковриком и кожухом в области ЭБУ (8) в дальнейшем может возникать скрежет.
7. Установить переднее сиденье в различные положения по всему диапазону регулировки (вперед/назад).
Каркас спинки переднего сиденья
Снятие и установка
1. Снять переднее сиденье.
2. Снять внутренний щиток на переднем сиденье.
3. Снять наружный кожух на переднем сиденье.
4. Высверлить заклепки (1) слева и справа.
5. Отцепить чехол для сиденья с левой и с правой стороны.
6. Отсоединить от механизма сиденья все штекерные соединения и держатели проводов.
7. Вывернуть винты (2). Момент затяжки 31 Н∙м.
8. Движением вверх извлечь каркас спинки сиденья со жгутом проводов.
Установка производится в последовательности обратной снятию.
Направляющая переднего сиденья
Снятие и установка
1. Снять переднее сиденье.
2. Установить переднее сиденье в крайнее верхнее положение.
3. Отсоединить все штекерные соединения и кабельные держатели от направляющей сиденья (2).
4. Вывернуть винты (1). Момент затяжки 27±3 Н∙м.
5. Снять направляющую сиденья (2).
Установка производится в последовательности обратной снятию.
Наружный щиток переднего сиденья
Снятие и установка
1. Освободить переднюю часть кожуха из зажимов в отмеченном месте.
2. Освободить из зажимов кожух в отмеченном месте панели управления.
3. Освободить кожух из зажимов по центру в отмеченном месте.
4. Отсоединить кожух от механизма сиденья движением назад.
Установка производится в последовательности обратной снятию.
Направляющие и фиксаторы не должны иметь повреждений.
При необходимости заменить защитную накладку.
Привод регулировки наклона сиденья
Снятие и установка
1. Установить сиденье в крайнее верхнее положение.
2. Отвернуть гайки (1).
3. Вывернуть винт (2).
4. Расфиксировать и разъединить штекерное соединение (3).
5. Снять привод (4).
1. Установка производится в последовательности обратной снятию.
2. При замене измерить расстояние (A) и отрегулировать его на новом приводе (4) регулировки наклона сиденья путем поворачивания держателя (5).
3. Инициализировать привод регулировки наклона сиденья.
4. Выполнить проверку функционирования с помощью переходного кабеля.
Редуктор регулировки наклона верхней части спинки сиденья
Снятие и установка
1. Снять обе задние панели спинок передних сидений.
2. Отцепить чехол для сиденья (1) в отмеченных местах.
3. Освободить накладку (4) из зажимов и снять.
4. Вытянуть вал (2) из редуктора механизма регулировки наклона верхней части спинки сиденья.
5. Ослабить гайку (3) и снять прокладочную шайбу.
6. Вынуть зажим (5).
7. Снять редуктор регулировки верхней части спинки сиденья (6).
1. Установка производится в последовательности обратной снятию.
2. При замене измерить габариты A разобранного редуктора механизма регулировки наклона верхней части спинки сиденья (6).
3. Выставить габариты A путем прокручивания крепления (7) новой коробки передач механизма регулировки наклона верхней части спинки сиденья (6).
Балка наружного кожуха переднего сиденья
Снятие и установка
1. Снять панель управления регулировки положения сиденья.
2. Высверлить глухую заклепку (1).
3. Снять кронштейн (2).
Установка производится в последовательности обратной снятию.
Комбинация переключателей регулировки положения сиденья
Снятие и установка
1. Снять наружный щиток на переднем сиденье.
2. Расфиксировать и отсоединить разъем (1).
3. Расфиксировать фиксатор (2) и вытянуть комбинацию выключателей (3) из держателя (4) в направлении, указанном стрелкой.
1. Установка производится в последовательности обратной снятию.
2. При установке фиксатор (2) должен быть на месте и не иметь повреждений.
3. Обратить внимание на правильность установки комбинации выключателей (3) в креплении (4).
- Подголовники
- Обивка и основание спинки сиденья
- Боковые части спинки
- Планка ISOFIX
- Заднее сиденье, обивка и основание подушки сиденья
- Средний подлокотник
- Каркас подушки сиденья
- Каркас спинки сиденья
- Направляющая и крепление подголовника
- Узел привода и замок
- Чехол для лыж
Каркас спинки заднего сиденья
Снятие и установка
1. Разблокировать правую спинку сиденья и откинуть вперед.
2. Вывернуть винт. Момент затяжки 8 Н∙м.
3. Открыть и снять средний подлокотник (1).
Установка производится в последовательности обратной снятию.
Снятие и установка
1. Освободить заднее сиденье из зажимов с левой и с правой стороны движением вверх.
2. Расфиксировать и отсоединить левый и правый разъемы (3) нагревателя спинки заднего сиденья.
3. Расфиксировать разъемы (2) с левой и с правой стороны и отсоединить.
4. Освободить из зажимов держатель провода каркаса подушки сиденья.
Установка производится в последовательности обратной снятию.
