Как подключить варочную панель к электросети самостоятельно
Варочная поверхность — компактный аналог стационарной плиты. Панель не испортит ни одно интерьерное решение, потому что не выделяется, врезается в столешницу гарнитура подобно мойке. Особенность индуктивной стеклокерамической поверхности в том, что сама она не нагревается, а передаёт тепло непосредственно посуде.
Подготовительный этап установки панели
Идею установки варочной поверхности конструктивно рассматривать на этапе проектирования разводки электроснабжения. Это позволяет подобрать соответствующую по мощности модель, провода, проштробить отдельный канал под кабель, установить нужную розетку. Покупке предшествует анализ проводки в доме или квартире. Кухонная электропанель на месте старой плиты создаст череду трудностей. Проводка в доме или квартире выдерживает свою максимально допустимую величину мощности одновременно включённых приборов. У малометражек типа «хрущёвка» — это 5,5 кВт. Выбор электроприборов может быть ограничен линейкой малой мощности.
Программа индуктивного оборудования в состоянии самостоятельно урезать нагрев части конфорок. Приготовление пищи станет затяжным, панель лишится главного козыря — скорости нагрева. Если нет уверенности в стабильности сети электроснабжения, избегайте плит с сенсорным управлением. В условиях пониженного или прыгающего напряжения они поведут себя капризно.
При отсутствии базовых умений в электромонтаже доверьте подключение профессионалам. Несоблюдение чётких инструкций и правил безопасности повлечёт разрушительные последствия.
Материалы для монтажа электрических панелей
Согласно СП 31-110-2003 под питание электрических плит организовывается индивидуальная силовая линия электропроводки. Нельзя запитывать ветвь от кухонной распределительной коробки или другой розетки. Запрещено пользоваться удлинителями и сетевыми разветвителями.
Мощность до 3,5 кВт позволяет использовать привычную евророзетку на 16 А. Среднее потребление для современных функциональных моделей варочных поверхностей 7–8 кВт. В таком случае без силового разъёма на 40 А не обойтись. Правила подключения электроприборов определяют расположение розетки: не выше 90 см от пола, ниже духового шкафа или в стороне от него. Снизу остается отступ на случай затопления.
Штепсельное соединение для тока 40 А габаритной — 5–7 см. Зазор между стеной и кухонным гарнитуром выйдет неудобным. Альтернатива — снять заднюю стенку тумбы или выпилить в ней отверстие. Варочная поверхность подключается к силовой вилке проводом ПВС или его аналогом, который входит в комплектацию прибора.
Контакты питающей проводки и проводов панели соединяются напрямую при помощи ГМЛ гильз или монтажной коробки. Такое соединение осложняет влажную уборку поверхности. Чтобы обесточить плиту, нужно каждый раз выключать автомат защиты в распределительном щитке.

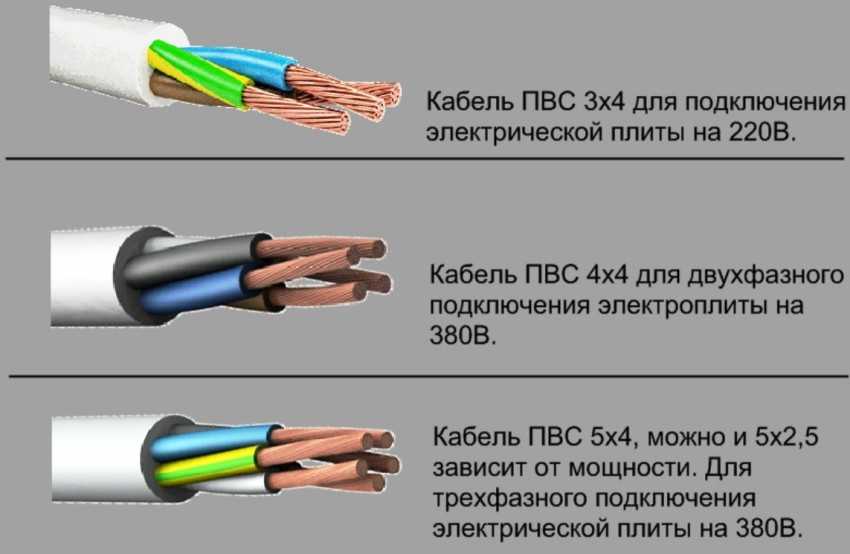

Выбор кабеля рассчитывается по формуле, исходя из потребляемой прибором мощности. При недостаточной толщине проводника будет срабатывать автоматический отключатель, иначе сама проводка сгорит или спровоцирует повреждение техники. Материал проводника — медь. Подходящие виды кабеля имеют маркировку ВВГнг–Ls или NYM. Сечение жил можно высчитать самостоятельно с обращением к таблице ПУЭ. 3*6 мм2 — универсальный вариант, если ещё не принято решение в пользу конкретной модели.

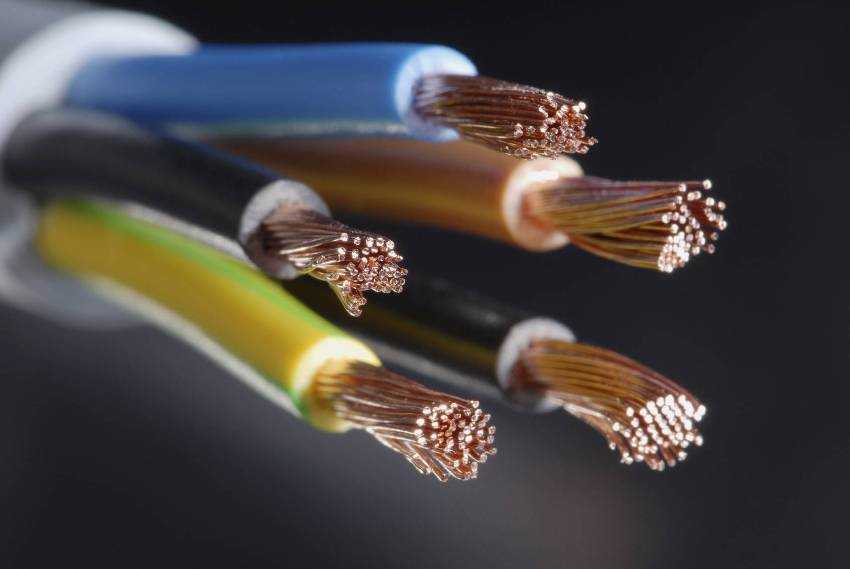

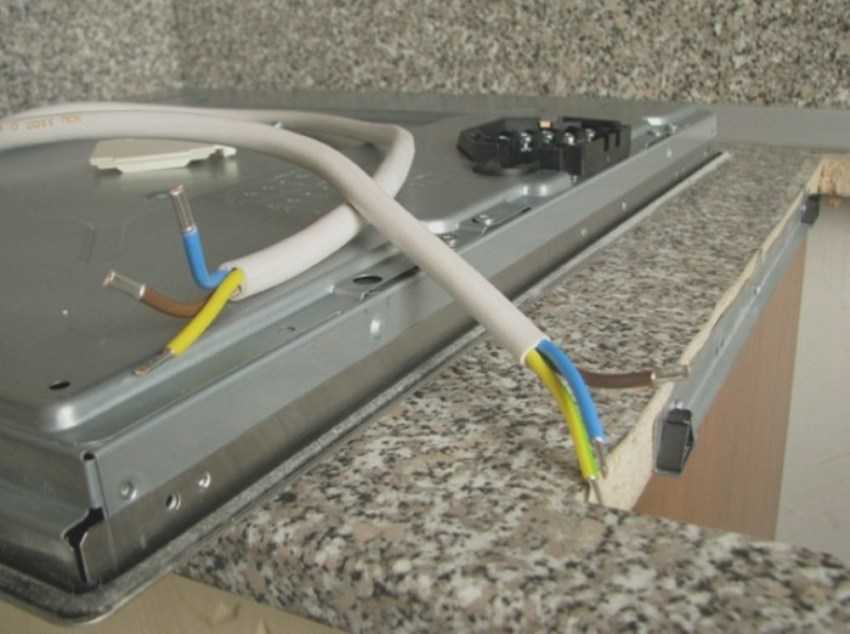

Зачищенные от изоляции концы проводника оформляются в монолитные штифты прессованием наконечниками НШВ. Ответвление цепи защищено устройством УЗО или дифавтоматом.
Схема электропитания индуктивной поверхности
Подключение линии в распределительном щитке
Однофазная сеть предполагает использование двухполюсного защитного устройства, трёхфазная — автомата с четырьмя полюсами. Показатель тока утечки обычно составляет 30–40 А, но для энергопотребителей мощностью выше 7,2 кВт — 25 А безопаснее.
Выходы кабеля в обмотке коричневого, чёрного и белого цвета — фазы, которые подходят к автомату снизу на болты с маркировками 1, 2, 3. Ноль в голубой изоляции закреплён на N. Жёлто-зелёный защитный проводник отводят к шине заземления.
Узел соединения проводки в подрозетнике
Силовая пара — разъёмное соединение. Розетка для индукционной плиты имеет обычно 3 штыря. Для подсоединения кабеля её необходимо разобрать, зачистить жилы ПВС кабеля от изоляции. Фаза и ноль фиксируется на боковых контактах, руководствуясь маркировкой. Если провод плиты имеет 4 или 5 выходов, одну или две пары соединяют опрессовкой под общий наконечник. Скручивать можно чёрный провод с коричневым, а серый с голубым. Приём не совсем безопасный, потому что провод заземления оказывается в два раза меньше толщины рабочих проводников, что противоречит нормам. Как вариант, лишние концы изолируются и отводятся. Электроприбор при этом может давать сбои управления, а поля обогрева будут включаться не все.
Вместо штепсельного соединения применяют блок с двумя рядами клемм — коннектор. Габариты монтажной коробки 100*100*50 мм. Пары винтов сверху вниз или слева направо фиксируют входящие и исходящие фазы, ноль и заземление. Недостаток таких устройств в том, что они не всегда выдерживают заданную мощность. Для трёхфазных соединений достаточно пружинного конвектора (пропуск тока до 24 А), для однофазных — необходим винтовой (36 А). Приоритетом использования обладает модель КлК–5С.
Жилы проводки объединяются с проводами потребителя при помощи гильз. Диаметр трубчатых изделий из электротехнической меди подбирается по сечению кабеля. Если толщина проводников на концах гильзы отличается, более тонкий уплотняют дополнительным проводом. Края гильзы зажимаются пресс клещами (пассатижи не подходят для данной задачи), обматывают изолентой или заплавляют термоусадочной трубкой. Соединённые линии аккуратно укладывают в подрозетник. Способ требует от исполнителя опыта и наличия специального инструмента.
Подключение варочной панели к электросети
В нижней части корпуса варочной панели выходят контакты: выпущены провода или оформлен блок с клеммами (3–6 штук). В комплектацию входят металлические перемычки. При подключении к трёхфазной линии задействованы все клеммы. Такой вариант используют редко, чаще берут две фазы для удобства распределения по конфоркам. Две области среднего нагрева будут на одной фазе, а сильная и слабая — на второй. Третий провод изолируют и отводят.
Свободные клеммы с задействованной объединяются в однофазном подключении параллельно пластинчатыми переходниками.
Типовые схемы электроприборов известных марок
Как подключить варочную поверхность к электричеству правильно, подскажет инструкция производителя. Модели разного производства устройством клеммника отличаются незначительно.
Марка Bosch подряд расположила пять контактов: 3 на все фазы трёхфазной сети и 2 на ноль. Соединение под заземление обособлено и используется при всех видах подключения. В однофазном и двухфазном соединении между 1, 2, 3 или 1, 2 ставятся металлические перемычки, жила крепится к 3 или 2, 3 соответственно. Перемычка используется между 4, 5. Рабочий ноль крепится к 5.
Hansa поместили слева выходы на фазы 1, 2, 3 — в подключении к сети меньшей фазности используются перемычки, но жилы закрепляются к 1 или 1, 2 клеммам. Справа контакт для ноля (4) и для заземления.
У Electrolux 4 или 5 болтов размещены в ряд. Сверху 3 фазных или 2 и свободная ячейка, ниже нейтраль и земля.
Практичный кухонный помощник превратится в источник опасности при нарушении технологии монтажа. Подключение варочной панели к домашней электросети самостоятельно можно облегчить правильным выбором модели согласно параметрам существующей сети и подготовкой проводки заранее. Знание норм и внимательное изучение инструкции производителя обеспечит безопасность.
Как подключить варочную панель к электросети самостоятельно
Как можно подключить варочную панель к электросети без вилки
К подключению панели без вилки прибегают в тех случаях, когда не хотят видеть у себя на кухне не эстетично выступающую розетку. Тогда провода от панели подсоединяются к проводам сети и прячутся в подрозетник или распаечную коробку. Выполнить данные манипуляции можно с помощью гильз ГМЛ или монтажной коробки КлК-5С.
При безвилочном варианте подключения распределительная коробка должна находиться максимально близко к панели. Если провода находятся внизу, их протягивают с помощью штрабления стены или прокладывают кабель-каналы.
Современные модели варочных поверхностей имеют универсальное проводное оснащение для сети на 220 В и 380 В. В них установлен четырехжильный кабель, и этот факт часто вводит в ступор неопытных мастеров, потому что из стены выглядывают только три провода.
Для подключения панели к однофазной сети просто убирают в сторону и изолируют одну жилу фазы. Также можно соединить две фазы вместе с помощью наконечника.
В панелях мощностью от 7кВт, рассчитанных на работу от 380 В,подсоединен кабель с 5 жилами. Для подключения к 220 В попарно соединяются черный и коричневый провод, синий и белый (серый), а земля остается одиночной.
Соединение гильзами
Когда выполняется подсоединение варочной панели к электросети без использования вилки и розетки, приобретают гильзы ГМЛ. Они имеют сквозную конструкцию и служат для соединения медных кабелей и проводов.
Сечение жил должно соответствовать сечению гильзы. Например, если жилы провода сети 6мм2, то гильза тоже должна быть 6мм2. Бывает так, что из стены выходит кабель с жилами, сечение которых больше, чем у жил от панельного кабеля. Тогда гильза с меньшей стороны уплотняется с помощью дополнительной жилы 1.5 мм2, сложенной вдвое. После соединения концы гильз зажимаются пресс-клещами и изолируются. Готовую конструкцию прячут в подрозетник и закрывают крышкой.
Недостаток гильзовых соединений в том, что конструкции получаются не разборными. Также не у всех дома найдется соответствующий инструмент для обжимки, а простые плоскогубцы здесь не помогут.
Варианты соединения проводов опрессовочными гильзами
Соединение через монтажную коробку
Монтажная коробка для подключения кухонной панели удобней в плане последующей эксплуатации. В случае если провод станет отходить, то его легко можно подтянуть, просто разобрав корпус. Еще одним плюсом является компактный размер по сравнению с розеткой. Коробка без руда помещается в пространство за кухонными ящиками или под столешницей.
Подключение происходит стандартным способом. Если посмотреть на внутренность монтажной коробки, можно увидеть соответствующие обозначения на парных разъемах.
- Ноль с щитка и панели кидается на левую и правую клемму N соответственно.
- Таким же образом подводятся фазы к разъемам 1 и 2 для сети 220 В и 1, 2, 3 с сетью 380 В.
- Заземление подключается к нижним разъемам.
После всех манипуляций монтажная коробка закрывается и прячется в отведенное для нее место.
Монтажная коробка для подключения варочной панели
Схема подключения духового шкафа к варочной панели
Надежная и безопасная эксплуатация бытовой техники полностью зависит от ее правильного подключения. Особенно это касается таких мощных устройств, как варочная панель и духовой шкаф.
Поэтому при подключении плиты с повышенной мощностью нужно соблюдать основные правила:
- В обязательном порядке должно быть предусмотрено защитное заземление. Для его устройства используются комплекты вилок и розеток с тремя или пятью контактами. Стандартный контакт заземления несколько больше, чем остальные. Кроме штыря могут использоваться металлические пластины, расположенные по обеим сторонам корпуса вилки.
- Если в старых домах заземление отсутствует, для его устройства от распределительного щита прокладывается отдельный кабель, в котором предусмотрен заземляющий провод. Он включается в общую сеть вместе с УЗО и автоматическим выключателем.
- При наличии у бытового прибора мощности, превышающей 3,5 кВт, обязательно прокладывается отдельный питающий кабель, поскольку обычная проводка на 220 вольт не выдерживает таких нагрузок.
- Данный кабель не рекомендуется подключать к другим нагрузкам. Он должен быть защищен автоматом, номинал которого выбирается в соответствии с мощностью духового шкафа.
Частые ошибки
Распространенная проблема: панель подключена, но самопроизвольно включается и отключается. Причина такой работы необязательно в неправильной установке.
Проблема вызывается разнообразными факторами: включенная защита от детей, попадание воды на сенсорные части оборудования или случайное нажатие не на те кнопки. Некоторые модели оснащены функцией распознавания посуды, и пока на панели не окажется кастрюля или сковородка, печка нагреваться не будет.
Еще одна частая проблема: функционируют только две конфорки из четырех имеющихся. Неработающие конфорки показывают остаточное тепло (на что указывает буква H). Ситуация вызвана блокированием, возникающим при однофазном подключении трехфазных моделей. Блокировка производится программным способом.
Поэтому прежде чем вмешиваться в клеммник подключения, рекомендуется заранее изучить документацию к оборудованию.
Правильный выбор розетки для варочной панели
Для того чтобы выполнить грамотное присоединение поверхности для приготовления пищи к электросети, необходимо выбрать подходящую розетку. Сегодня в продаже можно встретить огромное множество различных их типов
Рекомендуется обратить внимание на специальные приспособления, которые называются силовыми. Они изготавливаются из надежного пластмассового материала и чаще всего рассчитаны на силу тока, превышающую 10 А
Розетки для подключения электроплиты
Такие розетки для варочных панелей и духовых шкафов подразделяются на два вида: двухконтактные и трехконтактные. Процесс подсоединения выполняется с помощью силовой вилки и самой розетки. Существует еще один вариант подключения, который учитывает прямое соединение варочной поверхности к клеммнику распределительной коробки.
В случае необходимости можно приобрести обычную колодку и отдельную установочную коробку. Для того чтобы выполнить подсоединение кабелей в таком клеммнике, требуется вначале зачистить окончание медного провода. Затем из него выполняются кольца, в которые требуется вставить винты с пластинками.
На следующем этапе подготовленный провод фиксируется в гнезде розетки под варочную панель. Духовой шкаф можно подключить, используя такую же схему. Для него необходимо приобрести отдельную розетку.
Для подключения духового шкафа используют отдельную розетку
Кабель, зафиксированный в гнезде, необходимо затянуть с помощью отвертки. Лучший вариант установки розетки в случае монтажа духового шкафа – фиксация ниже уровня короба. Однако электроприбор не должен иметь слишком малую дистанцию до пола, так как это может привести к короткому замыканию, если протечет водопроводная коммуникация.
Подключение варочной панели и духового шкафа к электросети выполняется с учетом техники безопасности
Очень важно четко соблюдать установочный алгоритм. Любые отклонения от инструкции могут привести к выходу приборов из строя
Силовая вилка для варочной панели: советы по выбору
От выбора силовой вилки зависит надежность подключения варочного устройства к электрической сети. Выбор данного элемента производится с учетом нескольких нюансов. Внешний вид этой детали играет второстепенную роль.
Стоит отметить, что обычные вилки использовать при подключении варочной панели для приготовления пищи не рекомендуется. Это связано с тем, что со временем их технические характеристики ухудшаются. Специалисты советуют применять для таких целей только силовые детали.
От выбора силовой вилки зависит надежность подключения варочного устройства к электрической сети
Основное требование, выдвигаемое к вилкам для электроплит, – надежность. Деталь должна быть изготовлена из качественного, термоустойчивого материала. Для соединения плиты и электрической коммуникации очень желательно оборудовать отдельную линию, которая будет включать в себя розетку специального назначения.
Существует распространенная ошибка, которая заключается в неправильном подключении проводов к вилке. Выполняя данную операцию, необходимо проверить несколько раз правильность соединения.
Стоит отметить, что при желании можно подключить варочную панель и духовой шкаф к одной розетке. Как правило, на данном этапе неопытные люди сталкиваются с проблемами. Если нет специальных знаний, то рекомендуется выбрать самый простой вариант общего подключения – монтаж спаренной розетки.
Как установить своими руками?
Все вышеупомянутые варианты приводятся для сети на 220 Вольт, имеющей одну фазу. Для осуществления подключения, как уже говорилось, потребуется иметь 3-жильный кабель, 3-контактные розетки силового типа и вилку с номинальным токовым параметром не меньше 32 ампер. Подключение плит разнообразных производителей не будет отличаться друг от друга практически ничем. Теперь перейдем непосредственно к процессу монтажа рассматриваемой техники. Сначала подобранный провод для подключения нужно присоединить к устройству. Сзади, в нижней части, присутствует клеммный ящик, куда обычно выведены проводники. Рядом должны быть планы для подключения разнообразных сетей.
Если речь идет о решении на 220 Вольт, то потребуется самая крайняя с правой стороны схема. Согласно этой схеме, на технике должны быть присоединены друг к другу перемычкой контакты с цифрами 1-3 – это фаза. Обычно это проводник коричневого либо красного цвета. Второй – контакты 4-5, будет нейтраль либо ноль. Обычно это синий либо голубой провод. Шестым контактом будет «земля» – желто-зеленый либо зеленый кабель. Электроплиты попадают в магазин со смонтированными перемычками, но лишний раз перепроверить не помешает.
Не будет лишним обжать проводники пластинами контактного типа, после чего осуществлять подключение. Такое решение надежнее, но чаще всего их просто прикручивают вокруг прижимного болта, после чего затягивают. Следует и соблюдать цветомаркировку, ведь тогда вероятность ошибки будет меньше. Теперь необходимо подключить к проводу вилку. Все силовые штекеры являются разборными. Чтобы их разобрать, следует открутить пару болтов крепежа и демонтировать крышку с контактами.
Теперь демонтируем пленку фиксации, что придерживает провод. С кончика гибкого кабеля, где-то на 5-6 сантиметров, снимаем изоляцию, которая служит для защиты, после чего расправляем проводники и зачищаем их кончики от изоляционного материала где-то на 1,5-2 сантиметра. Кончик кабеля, что был разделан, заводим в вилочный корпус.
Распределение проводников будет важно, поэтому к вопросу их подключения необходимо отнестись с максимальным вниманием. Верхний вилочный контакт, как правило, подписан – сюда следует подключить зеленый провод – «землю». А во время подключения розетки «земля» подается на подобный разъем
Оставшаяся контактная пара представляет собой так называемые фазу и ноль. Тут уже присоединение не имеет большого значения, куда и что. Важно лишь то, что во время подключения розетки фаза должна попасть на соответствующий разъем, как и ноль, иначе замыкание обеспечено
А во время подключения розетки «земля» подается на подобный разъем. Оставшаяся контактная пара представляет собой так называемые фазу и ноль. Тут уже присоединение не имеет большого значения, куда и что
Важно лишь то, что во время подключения розетки фаза должна попасть на соответствующий разъем, как и ноль, иначе замыкание обеспечено
Если вдруг плита уже была и есть розетка, то необходимо найти расположения ноля, фазы и заземления и просто подключать кабели в вилке. Легче определить все это с использованием индикатора напряжения, который присутствует в индикаторной отвертке. Пользоваться ею очень легко – достаточно поставить индикатор к предполагаемой фазе, посмотреть на диод, расположенный в устройстве. Если он активен, то напряжение присутствует и тогда – это фаза. Если он не горит, то, соответственно, напряжение отсутствует и перед нами ноль. А «земля» находится легче. Это контакт либо снизу, либо сверху.
Теперь немного следует сказать о подключении к 3-фазной сети в 380 Вольт. Если необходимо такое подключение, то обязательно надо приобрести автомат и специальное УЗО для 3-фазной сети. Провод тоже должен быть иным, а именно 5-жильным. То есть, розетка с вилкой должны иметь по 5 контактов. Сам же алгоритм подключения не отличается от описанного выше, за исключением количества кабелей. Разница будет лишь при подсоединении провода к выходным электроплиточным клеммам. Ставиться лишь 1 перемычка – на контакты с номерами 5-6, а иные будут подключаться различными проводниками.
Следует отслеживать и «землю» и «ноль». Соответствие проводниковых цветов на фазах тоже лишним не будет, так как это просто удобно при ремонте. В целом, как можно убедиться, в подключении рассматриваемых приборов к сети нет ничего сложного. Хотя в ряде случаев не будет лишним проконсультироваться со специалистом по подключению такой техники.
О том, как правильно подключить электроплиту своими руками, смотрите в следующем видео.
Пошаговая инструкция по подключению варочной панели
Различные производители немного меняют внешний вид своих изделий, добавляют функции, расширяют возможности управления, используют новые материалы изготовления и вносят иные модернизации. Но принципы функционирования и подключения остаются неизменными. Рассмотрим пример подключения устройства к однофазной сети, такие ситуации встречаются довольно часто и имеют свои технологические особенности.
Выбор розетки и вилки для варочной панели
Если вы не отличаете фазу от нуля, то никогда не беритесь за какие-либо работы с электрическими бытовыми приборами.
Шаг 1. Купите недостающие кабели и арматуру. Агрегаты мощностью до 3,5 кВт подключаются трехжильным кабелем ВВГ-П 3×2,5 (сечение жил 2,5 мм2), розетка минимум на 16 А, наличие заземляющего контакта обязательно. Надо иметь подключенный контакт, а не отрезок никуда не присоединенного кабеля. Если производитель не предоставляет в комплекте присоединительный провод, то надо купить кабель ПВС 3×2,5 и вилку не менее 16 А.
Заранее нужно купить все необходимое для подключения
Совет, кстати, относится и к электрическим проводам из этих стран. Они не выдерживают нормативных значений по диаметру токопроводящих жил, причем отклонения всегда в сторону уменьшения. На погонном метре кабеля с заявленным сечением 2,5 мм2 есть участки с площадью 2,0 мм2. Неопытные пользователи доверяют надписям на изоляции и подключают мощные приборы – кабель не выдерживает, перегревается и перегорает. Последствия могут быть очень неприятными.
У недобросовестных производителей сечение кабеля не всегда соответствует заявленным значениям
Есть два выхода из такой ситуации.
Выбирать сечение кабеля с запасом. К примеру, если расчеты показывают необходимое сечение 2,5 мм2, то надо покупать токопроводящие жилы сечением 3,0 мм2. Появляется надежда, что минимальное фактическое сечение не будет ниже расчетного. Но в этом случае повышается стоимость кабеля.
Использовать только товары ответственных производителей. Они обойдутся дороже, но это лишь на первый взгляд убыточно
Если принимать во внимание сумму возможных потерь из-за некачественного кабеля, то их применение вполне оправдано.
Кабель лучше выбирать с запасом по мощности
Шаг 2. Проштробите канавку от подачи напряжения из домашнего распределительного щитка до места установки розетки. Подключать устройства к ближайшей распределительной коробке запрещается по двум причинам. Первая – существующий кабель установлен без достаточного запаса по мощности и не выдержит дополнительную нагрузку. Мы уже упоминали, что варочная панель может требовать до 10 кВт, это часто превышает суммарную мощность всех потребителей электрической энергии в квартире. Вторая – к устройству надо присоединять собственную арматуру.
Кабель должен проходить в отдельной штробе
В канавку монтируется кабель ВВГ-П 3×2,5. Розетка ставится немного ниже уровня панели или духового шкафа. В противном случае потоки горячего воздуха могут критически повышать температуру нагрева деталей.
Шаг 3. Присоедините провода к дифавтомату. Согласно действующим нормативным правилам коричневый провод надо прикручивать к нижней клемме под маркировкой «2», провод синего цвета к клемме «N», а желтый с зелеными полосами к шине заземления
Обращайте внимание на рекомендованный алгоритм подключения, несоблюдение правил становится причиной выхода оборудования из строя или поражения пользователей электрическим током. После монтажа кабеля можно заделать штробу и выполнить финишные работы по отделке поверхности стен
Порядок подключения проводов к дифавтомату
Шаг 4. Очистите кабели от изоляции в распределительной коробке. К боковым клеммам прикручивайте коричневую и синюю жилы (фазу и ноль), а к центральной желтую с зеленой полоской (заземление). Закройте коробку крышкой.
Схема подключения к розетке
Шаг 5. Подключите вилку соединительного провода панели. Для этого предварительно разберите ее, снимите корпус и достаньте клеммы.
Вилку разбирают, чтобы подключить провод
Шаг 6. Пропустите провод в отверстие корпуса, удалите защиту оболочек и изоляцию проводов. Далее по схеме: коричневый и синий присоедините к боковым клеммам, а желто-зеленый к верхней центральной.
Перед подключением провода опрессовывают
Схема подключения розетки и вилки варочной панели
После соединения всех контактов зафиксируйте провод в специально предусмотренной нише и соберите вилку. Теперь остался последний этап – присоединение корпуса варочной панели.
Подключение панели без вилки
Схемы подключения варочной панели
Клеммная колодка варочной панели (Рис 2).
Технология подключения электроприбора зависит от типа предусмотренной в доме электросети. В постройках устаревшего образца это однофазные сети на 220 В, в современных домах – трехфазные аналоги на 380 В. Практически все современные модели варочных панелей могут подключаться как к однофазным, так и трехфазным сетям (Рис 2).
Перед тем, как подключить варочную поверхность к розетке, важно убедиться, что корпус будет заземлен. Многие электроприборы уже выпускаются с вмонтированными шинами. Задача мастера – просто соединить их проводом заземления.
Задача мастера – просто соединить их проводом заземления.
Внимание. Перед началом любых работ с проводкой линию нужно обесточить.
Вариант с однофазной сетью
Чтобы правильно подключить варочную панель к розетке следует ориентироваться на цветовую маркировку. Если однофазная сеть имеет два проводника, изоляция которых окрашена в один цвет, фазу не составит труда определить, воспользовавшись отверткой, оборудованной светодиодом либо тестером. В трехпроводниковой сети изоляция жил чаще всего цветная: «фаза» — коричневый/красный, «ноль» — голубой/синий, «земля» — зелено-желтый.
У панели 6 выводов: 3 фазных «L1-L3», 2 нейтральных «N1-N2» и 1 заземления «РЕ». В однофазных сетях самый распространенный вариант выглядит следующим образом:
- Фаза «L» — присоединяется одновременно на клеммы «L1-L3».Для этого между клеммами устанавливают входящие в комплектации к электроприбору две медные перемычки.
- Фаза «N» — присоединяется к клеммам «N1-N2».
- «РЕ» — защитный проводник присоединяется на клемму «РЕ».
Для получения доступа к клеммам необходимо открутить заднюю крышку электроприбора. Панель с выводами может возвышаться над поверхностью либо же быть заглубленной в нее. Жилы кабеля последовательно подключают к клеммам. Проверяют надежность фиксатора, исключая вероятность натяжения. Присоединив вилку, включают автоматический выключатель и проверяют, как работает каждая из конфорок в течение 3-5 минут.
Подключение к двухпроводниковой сети осуществляют одним из двух способов:
- Посредством прокладки отдельного контура «земля».
- Путем подключения без задействования «земляного» выхода.
Монтаж заземляющего контура актуален, если вы планируете сохранить гарантию производителя. Ведь в случае поломки оборудования даже вследствие заводского брака без наличия заземления она будет недействительна.
Схемы подключения варочной панели.
Тонкости подключения к трехфазной сети
При подключении оборудования 5-жильным проводом к трехфазной сети на 380 В задействование перемычки потребуется лишь на двух нейтральных проводах «N1-N2». Фазные провода непосредственно подключают к каждой фазе. Если работать приходится с проводом из 4-х жил, одну фазу на розетке просто не задействуют. Вывод, который ей соответствует в самой розетке, также не задействуют.
Определить тип жил поможет цвет оплетки:
- «фаза» — зеленый/красный/желтый либо же коричневый/черный/белый;
- «N» — синий или голубой;
- «РЕ» — привычный зелено-желтый цвет.
Помимо визуального определения для надежности провода лучше «прозвонить» и подписать, повесив бирки.
Бывают ситуации, когда подключать приходится к двухфазной сети на 380 В. В этом случае работают по схеме, предполагающей объединение двух фаз и двух нейтралей. Поскольку мощность равномерно распределяется по обеим фазам, можно объединить их через наконечник или просто отодвинуть одну жилу в сторону и заизолировать ее. Все остальные жилы подключаются к контактам вилки, ориентируясь на полярность.
Если в момент подключения под рукой не оказалось перемычек, их можно сделать самостоятельно. Главное – использовать медный провод 6 мм2.
Для гибких многожильных проводов, чтобы обеспечить лучший контакт с зажимом, удобно применять наконечники вилочного исполнения или их изолированные кольцевые аналоги. Наконечники насаживают на оголенные концы жил пресс-клещами.
Как самостоятельно выполнить подключение варочной поверхности к электросети и не испортить при этом бытовую технику
На чтение: 8 минут Нет времени?
Встраиваемые варочные панели уверенно вытесняют с рынка и наших кухонь традиционные газовые и электрические плиты. Это связано с тем, что данный вид бытовой техники стал более экономичен, функционален, прост в управлении и получил современный дизайн. Варочные поверхности можно устанавливать отдельно от духового шкафа или в одном блоке, комбинировать их (верх − газовый, а низ − электрический, и наоборот). Самостоятельная установка подобной техники не представляет проблем, однако, имеются свои нюансы. В данной статье мы расскажем, как выполнить подключение варочной панели к электросети.
Как подключить варочную панель к однофазной и трехфазной сети
Покупая новую технику, мало кто смотрит на требования по электропитанию, а зря. В старых домах при установке мощной техники бывают проблемы: может возникнуть необходимость тянуть отдельную линию. Так подключение варочной панели для сохранения гарантии требует соблюдения всех требований ПУЭ. Это значит, что вам необходима выделенная линия с соответствующим сечением провода, c установленным на линии защитным автоматом. Эта линия может заканчиваться специальной розеткой а может — клеммной коробкой. Если установлена будет розетка, то кабель от варочной поверхности должен заканчиваться силовой вилкой, при установке клеммной коробки концы проводов оконечивают зажимами, можно их залудить и свернуть в кольцо.
Разбираемся, как подключить варочную поверхность
Схемы подключения варочной панели
Практически все новые модели варочных поверхностей европейского производства могут подключаться к сетям с разным количеством фаз. В нашей стране есть два стандарта: однофазная сеть 220 В и трехфазная 380 В. В некоторых домах 220 В идет с двумя фазами. Если говорить о количестве и цветах проводов, то вот что может быть:
- Однофазная сеть 220 В.
- Два проводника. Встречается в домах старой постройки. В этом случае обычно провода одного цвета. Найти фазу можно, используя пробник (отвертка со светодиодом) или тестером. Проще работать с пробником: если при прикосновении пробником к токоведущей части светодиод загорается — это фаза, если нет — нейтраль (ноль).
- Три провода. Чаще всего провода цветные. Красный или коричневый — это фаза, синий или голубой — ноль (нейтраль), желто-зеленый — земля. Если провода одинаковые, фазный находится пробником, а для определения нейтрали придется искать мультиметр или тестер.
Чтобы не ошибиться, даже если вы видите все названные цвета, лучше все проверить (прозвонить): часто при монтаже строители путают. Чтобы не было неприятностей, проверьте и подпишите (бирки повесьте).
Особенность варочных панелей в том, что часто они идут без сетевого шнура. Это не от жадности производителей, а потому что подключаться они могут по нескольким схемам, в которых используется от трех (у нас — от двух) до шести проводов. Потому кроме провода для подключения к электросчетчику, необходимо купить еще и сетевой кабель. Его берете того же сечения, что и в подводящем, только удобнее использовать многожильные — они хорошо гнуться.
Подключение к однофазной сети
Больше всего вопросов возникает, если необходимо подключить электрическую варочную панель в сеть 220 В. Чаще всего у панели есть 6 выводов: три фазных — L1, L2, L3, две нейтрали (ноль) N1 и N2 и заземление PE, а в квартире всего три или вообще два провода (в домах старой постройки). Это не страшно — необходимо установить перемычки, но сначала ищем где на варочной панели расположены клеммы.
Небольшая панелька с выводами может выступать над поверхностью, а может быть утопленной
Чтобы добраться до проводов, на тыльной стороне находим небольшую крышку. Она может быть металлической или пластиковой, крепится к корпусу винтами или защелкивается. Снимаем ее. Внутри находится клеммная колодка с шестью контактами. Если проводов в квартире три, на варочной панели объединяют контакты:
- три фазных провода вместе (L1, L2, L3);
- две нейтрали N1 и N2;
- земляной (зеленый) провод соединяется с землей.
Если оборудование покупали в магазине, оно должно прийти с установленными перемычками, которые и объединяют все указанные провода. Провода сетевого шнура подключают в этом случае к каждой группе контактов: один к фазе, один — к нейтрали, и желто-зеленый — к земле.
Подключение варочной панели к электросети: так должны стоять перемычки для однофазной сети 220 В
Если перемычки где-то потерялись, можно сделать их из медного провода сечением жил 6 мм 2 . Чтобы соединять было удобнее, используйте наконечники — вилочные или кольцевые, кому что удобнее. В них удобнее зажимать многожильные провода, а из одной жилы проще согнуть кольца.
Медные изолированные наконечники
При трех проводах в сети 220 В подключение варочной панели будет выглядеть так, как на фото ниже. Обратите внимание: «земляной» провод подключается к верхнему контакту розетки, фаза может быть справа или слева — не столь важно, но точно также должны быть разведены провода в розетке. Ошибаться нельзя.
Схема подключения варочной панели к однофазной сети
Если проводов от счетчика приходит всего два, поступить можно двумя способами:
- сделать отдельный контур заземления
- «земляной» выход вообще не использовать.
Установка контура заземления нужна, если вы хотите сохранить гарантию: при подключении без заземления она недействительна и при любом повреждении варочной панели (даже явный заводской брак) в гарантийном ремонте или замене оборудования на исправное вам откажут.
Как подключить варочную панель 4 провода
Многие модели Electrolux (Электролюкс) и Zanussi (Занусси) идут с установленным шнуром. Вроде это хорошо, но в нем четыре провода: ноль, земля и два фазных (черный и коричневый). Если в квартире их три — непонятно, какие и куда девать: подключение четырехжильного провода от варочной панели имеет свои нюансы.
Как подключить, если с варочной поверхности приходит 4 провода, а в розетке их три
В этом случае тоже добираетесь до места расположения клемм на тыльной стороне корпуса. Крышка в таких моделях пластиковая, и не на болтах, а на клипсах. Просто поддеваете ее отверткой.
Открыв коробку, ищите выход «земля» (желто-зеленого цвета). Возле него лежит перемычка на два входа. Берете ее и объединяете два фазных выхода — L1 и L2 (подключены проводники черного и коричневого цвета). Просто немного ослабив контакты (повернув винты отверткой), подсовываете перемычку, после контакты затягиваете. Все остальное без изменений. В дальнейшем, при подключении вилки, используете только коричневый провод, а черный хорошо заизолируйте (лучше — термоусадочной трубкой).
Подключение варочной панели к трехфазной сети 380 В
Для подключения варочной панели к 3-х фазной сети необходим кабель из пяти медных проводников сечением 2,5 мм 2 . Одножильный или многожильный — по выбору.
В этом случае перемычка необходима только на двух проводах нейтрали — N1 и N2 (в некоторых моделях есть только цифровое обозначение, там объединяют 4 и 5 выход). На фазных проводах ничего менять не нужно: к каждой фазе подключается один из фазных проводов.
Кабель для подключения варочной панели к трехфазной сети
Кабель может иметь такую окраску, как на фото, а может другую. По второму стандарту фазы имеют цвета: красный, желтый, зеленый. Это не столь важно. Намного важнее правильно все провода подключить к вилке, а также не перепутать их на розетке.
Как подключить вилку к варочной панели на 380 В
Обратите внимание, что в данном случае нейтраль подключается вверху, земля — внизу, а фазные провода посередине. Такой же порядок должен повторится и на розетке.
Если от оборудования идет шнур из 4х проводников, одна из фаз на вилке просто не используется. Какая — все равно, просто тот же вывод не используйте и в розетке.
220 В с двумя фазами
Если и в квартире и от панели приходит четыре провода — все просто. Соединяют соответствующие цвета. Разночтений обычно не бывает: фазы — черный и коричневый, ноль — голубой, земля — желто-зеленый. Трудности возникают, если выходов шесть или шнур идет с пятью проводами.
Как вы, наверное, догадались, объединяются две фазы. В силе остается и объединение двух нейтралей (если они есть). Все остальное подключается к соответствующим контактам вилки.
Подключение к двухфазной сети
Расположение аналогично: вверху нейтраль, внизу — земля, в середине фазы. Не забудьте, какой из фазных выходов у вас пустой, чтобы не переделывать.
Выбор кабеля и автоматов
Как вы уже поняли, от щитка к варочной панели придется прокладывать отдельную линию. Скорее всего вы будете прокладывать ее скрытно, в коробе, гофрошланге или штробе. При этом допускается использовать только медный кабель:
- для однофазной сети при мощности электрооборудования от 5,5 кВт до 7,7 кВт кабель с сечением жилы 6 мм 2 (ВВГ 3*6 или ПВС 3*6);
- для трехфазной до мощности 16,4 кВт достаточно 5*2,5 мм 2 (КуВВ 5*2,5 или КуГВВ 5*2,5);
После выхода со счетчика необходимо установить автомат. Это требование обязательное. Есть еще рекомендации — для защиты оборудования и обеспечения должной безопасности поставить УЗО (устройство защитного отключения). Такая связка позволяет отключать питание не только при перегрузке (срабатывает автомат), но и при проблемах с изоляцией (срабатывает УЗО). УЗО — вещь не самая дешевая, но варочная панель несравнимо дороже, так что лучше не экономить.
Схемы подключения варочной панели к электросчетчику
О параметрах этого оборудования:
- для однофазной сети берем автомат на 32 А, УЗО на 40 А с дифференциальным током отключения 30 мА.
- для трехфазной — автомат 16 А и УЗО на 25 А с дифференциальным током отключения 30 мА.
Соединяются между собой они отрезками проводов того же сечения (схема на фото выше): в сети 220 В 6 мм 2 , в сети 380 В 2,5 мм 2 .
Соединение автомата и УЗО
Розетка и вилка
Подключение варочной панели должно производится при помощи силовых розеток и вилок или клеммной коробки. Силовые розетки и вилки рассчитаны на токи больше 10 А, сделаны из специального пластика, могут иметь крышку. Правило подбора простое: их номинальный ток должен быт не меньше тока автомата. То есть, для подключения электроприбора до 7,7 кВт к однофазной сети берем на 32 А, для трехфазной — на 16 А.
Как могут выглядеть розетки и вилки для варочной панели
Единого стандарта нет, так что форма и расположение штырей могут быть разными, важно чтобы было требуемое количество контактов и электрические характеристики соответствовали. Понятное дело: лучше доверять проверенным маркам, а не китайским изделиям.
Можно соединить кабель от прибора и питающий в клеммной коробке. Такой способ называют еще безразъемным соединением, «напрямую» или «прямым». Он более надежен, но чтобы отключить плиту придется идти к электрическому щитку и выключать рубильником на УЗО или автомате.
Клеммная коробка для трехфазной сети
Для трехфазного подключения лучше использовать коробку Schneider Electric 102х100х37 IP44 40А (KLK-5S). Она недешевая, но надежная и выглядит прилично: можно не прятать. Ее же можно использовать и для сети 220 В — провод сечением 6 мм 2 в клеммы станет а лишние фазы будут просто пустовать. Для соединения вставляются провода в имеющиеся на боку отверстия, а затягиваются они болтиками, шляпки которых видны на фото.
Как видите, вверху три пары контактов для подключения фаз (1,2,3). Внизу — для земли и нейтрали. С одной стороны заводится питающий кабель, с другой — от электроприбора.
При желании, можно сэкономить и купить простую колодку, но с контактами хорошего качества и отдельно монтажную коробку с крышкой.
Вариант попроще
Провода в таких клеммниках соединяются просто: из зачищенного конца медного провода формируются кольца (как на фото выше ), в которые вставляются небольшие винтики с надетыми на них пластинками. Провод вставляется в гнездо, контакт подтягивается отверткой.
Если провод многожильный, кольцо из него сделать проблематично. Тогда использовать можно наконечники (фото в начале статьи). Они обжимаются при помощи клещей (можно заменить пассатижами).
Это все основные моменты. Теперь самостоятельное подключение варочной панели не будет проблемой. Те же правила действуют и при подключении другой техники такой же мощности. Для менее мощных необходимо будет только взять меньшее сечение проводников и меньший номинал автоматов.
Как подключить варочную панель к электросети самостоятельно
Итак, с подключением индукционной варочной панели разобрались. Теперь надо разобраться с установкой оборудования. Начнем с того, что электрических панелей огромное количество в плане их размеров, конструкций и типов (индукционные, спиральные и стеклокерамические). Но когда разговор заходит о качественно проведенной установке, то необходимо понимать, что панель должна быть выставлена по уровню.
Само место монтажа должно определяться заранее. При этом можно заказать кухонный гарнитур с уже подготовленным отверстием для прибора, а можно приобрести готовую мебель, в столешнице которой своими руками можно выпилить отверстие под размеры и форму электрической панели. Обычно в комплектации прибора входят специальные крепежные направляющие. Их надо установить по краям вырезанного участка, а затем по ним устанавливать и сам прибор.
Как можно подключить варочную панель к электросети без вилки
К подключению панели без вилки прибегают в тех случаях, когда не хотят видеть у себя на кухне не эстетично выступающую розетку. Тогда провода от панели подсоединяются к проводам сети и прячутся в подрозетник или распаечную коробку. Выполнить данные манипуляции можно с помощью гильз ГМЛ или монтажной коробки КлК-5С.
При безвилочном варианте подключения распределительная коробка должна находиться максимально близко к панели. Если провода находятся внизу, их протягивают с помощью штрабления стены или прокладывают кабель-каналы.
Современные модели варочных поверхностей имеют универсальное проводное оснащение для сети на 220 В и 380 В. В них установлен четырехжильный кабель, и этот факт часто вводит в ступор неопытных мастеров, потому что из стены выглядывают только три провода.
Для подключения панели к однофазной сети просто убирают в сторону и изолируют одну жилу фазы. Также можно соединить две фазы вместе с помощью наконечника.
В панелях мощностью от 7кВт, рассчитанных на работу от 380 В,подсоединен кабель с 5 жилами. Для подключения к 220 В попарно соединяются черный и коричневый провод, синий и белый (серый), а земля остается одиночной.
Соединение гильзами
Когда выполняется подсоединение варочной панели к электросети без использования вилки и розетки, приобретают гильзы ГМЛ. Они имеют сквозную конструкцию и служат для соединения медных кабелей и проводов.
Сечение жил должно соответствовать сечению гильзы. Например, если жилы провода сети 6мм2, то гильза тоже должна быть 6мм2. Бывает так, что из стены выходит кабель с жилами, сечение которых больше, чем у жил от панельного кабеля. Тогда гильза с меньшей стороны уплотняется с помощью дополнительной жилы 1.5 мм2, сложенной вдвое. После соединения концы гильз зажимаются пресс-клещами и изолируются. Готовую конструкцию прячут в подрозетник и закрывают крышкой.
Недостаток гильзовых соединений в том, что конструкции получаются не разборными. Также не у всех дома найдется соответствующий инструмент для обжимки, а простые плоскогубцы здесь не помогут.
Варианты соединения проводов опрессовочными гильзами
Соединение через монтажную коробку
Монтажная коробка для подключения кухонной панели удобней в плане последующей эксплуатации. В случае если провод станет отходить, то его легко можно подтянуть, просто разобрав корпус. Еще одним плюсом является компактный размер по сравнению с розеткой. Коробка без руда помещается в пространство за кухонными ящиками или под столешницей.
Подключение происходит стандартным способом. Если посмотреть на внутренность монтажной коробки, можно увидеть соответствующие обозначения на парных разъемах.
- Ноль с щитка и панели кидается на левую и правую клемму N соответственно.
- Таким же образом подводятся фазы к разъемам 1 и 2 для сети 220 В и 1, 2, 3 с сетью 380 В.
- Заземление подключается к нижним разъемам.
После всех манипуляций монтажная коробка закрывается и прячется в отведенное для нее место.
Монтажная коробка для подключения варочной панели
Розетка под варочную панель
Современная кухня оснащена электротехникой покруче, чем звездолёты в старых фильмах. И требует ответственного подхода к выбору и монтажу проводки и электроустановочных изделий.
Начнём с того, коль вы решили обрадовать хозяйку кухни и установить массу современной бытовой техники, как мелкой, так и крупной — сначала займитесь новой электропроводкой. Для начала, разделите контур освещения и питания, а потом посчитайте количество техники и сколько будут «кушать» кухонные агрегаты.
Скорее всего, питающих контуров понадобится несколько. Чтобы не вешать для домашних грозные правила в стиле «стиралку и посудомойку одновременно не включать!».
Запомните.Электрические варочные панели и духовые шкафы потребляют большую мощность (от 2,5 до 10 кВт). Потому, по современным правилам электробезопасности, розетки для них требуют отдельной выделенной линии электропитания от щитка.
Причём, если варочная панель и духовой шкаф предусматривают независимую установку, то для них потребуются две розетки, с отдельными точками подключения на распределительном щитке.
Вопрос какую розетку выбрать для варочной панели, то тут все зависит от характеристик техники. Варочные панели и духовые шкафы бывают как однофазными, так и трехфазными и могут иметь мощность от 2,5 до 10 кВт.
Возможно, целесообразней будет питающий кабель от щитка подключить напрямую на клеммники панели, либо сделать соединение кабелей через мини-щиток, если поверхность идет в комплекте с кабелем. В этом случае вилка-розетка для варки не понадобятся.
Но про автомат и УЗО забывать не стоит, ставим их на линию электроплиты. Как их подобрать — описано ниже.
«Варка» и/или духовой шкаф мощностью до 3.5 кВт подключаются в стандартную розетку на 16 А/220 В. У духового шкафа в большинстве случаев установлен обычный провод и 16-ти амперная вилка (при независимом подключении), поэтому потребуется только розетка. У варочной панели вилки нет, поэтому подбирать придется и вилку, и розетку.
Для более мощных однофазных моделей электроплит и шкафов от 3.6 до 7 кВт понадобится силовая розетка с характеристиками 32 А/220 В и при необходимости — специальная вилка на 32А.
Трехфазная варочная поверхность и/или духовой шкаф требуют питания с вольтажом в 380 В и трёхфазную розетку на 20 Ампер, если мощность не выше 3.5 кВт или в 32 Ампера для мощной варки от 3.6 до 7 кВт.
Если в комплектации духового шкафа и/или варочной панели вилка не прилагается, то понадобится также 3-фазная вилка с соответствующим ампертражом.
Таким образом, нельзя заменить специальные розетки под варочную панель и духовой шкаф на модели для осветительных приборов и мелкой бытовой техники.
В вопросе куда устанавливать розетки под варочную панель, то тут особых требований нет. Обычно это цокольная зона кухни и высота установки 10 см (верхний край розетки). Если духовка смонтирована выше уровня стола, то розетку желательно также сделать поблизости.
Скрытый монтаж или наружный
Это на ваш выбор, как удобней. Единственное правило — в деревянном доме выполняется наружная электропроводка, и все приборы устанавливаются такие же. Это требование электробезопасности, поскольку дерево — материал горючий и прятать в него провода и прочие источники возгорания категорически запрещено.
Это, кстати, касается и кухонной мебели. Если нужно установить розетку для духовки, а рядом запланирован шкаф, то вырезаем в задней стенке отверстие и монтируем всё в стену или на стену, но не на шкаф!
В случае бетонных или кирпичных стен можно использовать оба варианта монтажа розетки для электроплиты. С точки зрения безопасности скрытая установка предпочтительней.
Но если период ремонта давно закончен, сгодится и наружный монтаж с помощью кабель-каналов. При установке исключите контакт провода с горючими материалами, такими как дерево, неогнестойкие пластики.
Виды варочных панелей
Панели бывают из разных материалов:
- Стеклокерамика. Этот материал уже сам по себе отличается хорошим дизайном и гарантирует высокий уровень мощности конфорок, которые могут быть также овальной формы. Но в то же время стеклокерамика достаточно хрупкая, если дело доходит до механических повреждений и точечных ударов. Очищать ее легко, но требуется специальное чистящее средство.
- Эмалированное покрытие. Такие панели выпускают разнообразных цветов и во многих вариантах дизайна. Но повредить декор очень легко, даже во время очистки.
- Нержавеющая сталь. Очень стойко переносит различные температуры и повреждения, но требует тщательного ухода, чтобы сохранился металлический блеск.
- Технология «газ на стекле». Это современный вариант может напоминать стеклокерамику. Технология представляет собой использование закаленных и защитных стекол, отличается отличным дизайном. Но стоит выбирать данную панель с решеткой, которая будет иметь резиновые наконечники. Они не допустят повреждения стекла.
Как правильно подобрать кабель для электроплиты: рекомендации
Правильный подбор кабеля является необходимым пунктом, который не следует игнорировать
Существует два основных параметра, на которые стоит обращать внимание при выборе провода для варочной поверхности:
- количество жил;
- толщина.
Число жил в кабеле подбирается в зависимости от того, какое количество контактов находится в клеммнике подключаемого электроприбора. Поверхности для варки, как правило, имеют всего два варианта присоединения – к 3 или 4 жилам. Кабель для плиты, содержащий 3 жилы, принято использовать в том случае, когда необходимо выполнить подключение поверхности для приготовления пищи к однофазной сети. В такой системе напряжение составляет 200 В.
Если распределительная коробка содержит 2 или 3 фазы, которым соответствует напряжение 380 В, то тогда рекомендуется выполнять установку устройства по другим правилам. Оптимальным вариантом в этой ситуации будет присоединение прибора по схеме, которая учитывает 4 провода. Дополнительный провод позволяет снизить показатель напряжения в линии, что увеличит ее эффективность.
После определения количества жил, расположенных внутри провода для варочной плиты, нужно подобрать оптимальную его толщину. Выбор этого показателя производится с учетом мощности панели для приготовления пищи. Наиболее распространенные варианты сечения на сегодняшний день – 2 и 4 мм².
Стоит отметить, что для маломощных приборов не подходят кабели, толщина которых составляет 6 мм²
При выборе провода также рекомендуется обратить внимание на его тип и конструктивные особенности. На рынке можно приобрести как жесткие, так и мягкие провода
Оба эти варианта подходят для подключения варочного устройства.
Специалисты рекомендуют кабели, имеющие хорошую устойчивость к открытому пламени. Существует несколько типов проводов, которые больше всего подходят для подключения варочной панели и духового шкафа. Как правило, все они характеризуются повышенной безопасностью. Наиболее широкое распространение на отечественном рынке получили следующие марки:
- ВВГНГ;
- ВВГНГ-LS.
Опытные специалисты рекомендуют использовать провода мягкого типа. Это довольно просто объяснить, поскольку такие кабели являются менее восприимчивыми к нагреву, нежели жесткие аналоги. Кроме этого, они более гибкие, что значительно упрощает их монтаж.
Перед покупкой индукционной плиты
Вначале нужно выяснить, какую предельную мощность поставляет проводка в дом / квартиру.
Если проблема с максимальным током имеется, то покупайте индукционную варочную плиту меньшей мощности или с функцией снижения максимальной мощности. Это гораздо более простой вариант, хотя отсутствие полной мощности выльется в уменьшение скорости нагрева.
После решения вышеуказанной проблемы из распределительного устройства в индукционную варочную панель должен быть проложен кабель с соответствующим поперечным сечением, и этот кабель должен быть защищен отдельным автоматическим выключателем (об автоматических выключателях почитайте здесь) с соответствующим номинальным током.
Подключение варочной поверхности к электросети: однофазный и двухфазный вариант
Наибольшее количество вопросов возникает в том случае, если необходимо выполнить присоединение поверхности для варки к сети, напряжение в которой составляет 220 В. Особенно проблематичны такие ситуации, когда количество проводов панели не совпадает с числом кабелей в сети. В качестве примера можно взять электроплиту Hansa. Подключение такого устройства производится по 6 проводам.
Схема подключения варочной поверхности — однофазный вариант
Если сеть включает в себя 3 линии, то тогда проблему с подсоединением такой панели можно решить довольно просто. Для подключения в этом случае используются специальные перемычки, которые довольно просто приобрести в любом профильном магазине. Иногда они реализуются в комплекте с прибором. При необходимости их можно выполнить своими руками.
Как подключить плиту в этом случае? Перед началом подключения прибора к электросети рекомендуется внимательно изучить инструкцию. Пошаговый процесс присоединения панели к однофазной системе выглядит следующим образом. Первое, что нужно сделать, – отыскать на обратной стороне поверхности для варки крышку. Далее необходимо открыть ее. Для этого можно воспользоваться обычной отверткой. Под крышкой располагаются клеммы.
В том случае, если клемм 6, а кабелей в квартире всего 3, необходимо провести стыковку контактов. Чтобы выполнить эту операцию, потребуется соединить 3 провода, которые соответствуют фазам, между собой. Далее выполняется присоединение одного нулевого кабеля к другому. Землю трогать не нужно. В результате получается 3 линии.
В некоторых моделях устройство уже имеет перемычки. В такой ситуации подключить варочную поверхность легче всего. Необходимо просто состыковать между собой провода сети и контакты электроприбора. Ответить на вопрос о том, как подключить электроплиту самостоятельно, помогут видеоматериалы на данную тематику.
Двухфазная схема подключения элетропплиты 380 В
Двухфазные плиты встречаются очень редко. Зачастую при самостоятельной установке такого прибора люди сталкиваются с трудностями. Однако ничего сложного в этом нет. При подсоединении таких приборов к трехфазной сети выполняется изоляция одного из кабелей.
Как подключить варочную панель к электросети трехфазной (380 В)
Перед началом подсоединения устройства для приготовления пищи к трехфазной электрической сети необходимо подготовить специальный кабель. Он должен содержать 5 медных проводников. Сечение каждого элемента в этом случае составляет 2,5 мм²
Причем не так важно, каким именно будет кабель. Для этого подойдут как одножильные, так и многожильные варианты. Перед подключением варочной панели и духового шкафа необходимо проверить сеть на отсутствие в ней тока
В таком случае перемычка используется только для двух проводов, которые являются нулями. Эти кабели обозначаются латинскими буквами N. Таким образом, перемычка применяется для проводов N1 и N2. Стоит отметить, что некоторые модели варочных поверхностей имеют цифровое обозначение линий. В такой ситуации нули соответствуют цифрам 4 и 5
Перед подключением варочной панели и духового шкафа необходимо проверить сеть на отсутствие в ней тока. В таком случае перемычка используется только для двух проводов, которые являются нулями. Эти кабели обозначаются латинскими буквами N. Таким образом, перемычка применяется для проводов N1 и N2. Стоит отметить, что некоторые модели варочных поверхностей имеют цифровое обозначение линий. В такой ситуации нули соответствуют цифрам 4 и 5.
Что касается фазных проводов, то их необходимо подключить к каждой фазе (по одному). Схемы на картинках помогают понять, как подключить электрическую плиту. А также рекомендуется изучить соответствующие видеоматериалы. Как уже говорилось выше, цвет фазных проводов может быть разным в зависимости от стандарта. Чаще всего встречаются красные, желтые и зеленые кабели. При подключении стоит быть внимательными, так как существует вероятность неправильного присоединения проводов к вилке.
При трехфазной сети нейтраль (ноль) подключается вверху, а земля, наоборот, снизу. В свою очередь, провода, обозначающие фазы, располагаются посередине. На розетке также необходимо соблюдать этот порядок.
Подключение устройства к трехфазной сети 380 В
Существующие технические требования
Настоятельно советуем перед принятием решения о приобретении варочной плиты проанализировать индивидуальные возможности.
- Тип электрических сетей. Они могут быть современными с заземлением и нулевым проводом или старого образца только с нулевым проводом. Такие электрические проводки не соответствуют существующим требованиям по безопасности эксплуатации электрических приборов. Особенно тех, которые могут иметь прямые контакты с жидкостями. Варочные плиты относятся к таким аппаратам.
- Мощность. В зависимости от числа панелей изменяется мощность, в среднем она составляет 5-7 кВт, некоторые модели могут иметь мощность 10 кВт. Это очень большая дополнительная нагрузка на сети, старые проводки ее не выдерживают. Интересно знать, что в домах, построенных 30 лет и более тому назад, электрическая проводка и все УЗО рассчитывались на общую мощность 3 кВт. Провода алюминиевые, в распределительных коробках скрутки, заземления нет. Такие проводки не могут выдерживать значительного увеличения нагрузок.
- Необходимость получать разрешение от владельцев энергетических сетей. Это вызвано тем, что не все трансформаторы высокого напряжения имеют большой запас по резервной мощности, резкое увеличение потребителей может стать причиной возникновения аварийных ситуаций.
Покупая новую технику, мало кто смотрит на требования по электропитанию, а зря. В старых домах при установке мощной техники бывают проблемы: может возникнуть необходимость тянуть отдельную линию. Так подключение варочной панели для сохранения гарантии требует соблюдения всех требований ПУЭ. Это значит, что вам необходима выделенная линия с соответствующим сечением провода, c установленным на линии защитным автоматом. Эта линия может заканчиваться специальной розеткой а может — клеммной коробкой. Если установлена будет розетка, то кабель от варочной поверхности должен заканчиваться силовой вилкой, при установке клеммной коробки концы проводов оконечивают зажимами, можно их залудить и свернуть в кольцо.
О подключении варочной панели к электросети при помощи 3 проводов
Тем, у кого все-таки есть дополнительные фазные линии, остается лишь грамотно присоединить их к устройству
В редких случаях, когда конфигурация штепсельного разъема совпадает, важно убедиться в правильности подключения
Клеммник или контактная группа находится с нижней стороны варочной панели
Открыв крышку, закрепленную 4 винтами, важно обратить внимание на цвета изоляции кабельных жил и обозначения клеммных зажимов
Заводская сборка предусматривает подключение контактов сетевого шнура по международным стандартам. Цифрами 1, 2, 3 помечены контакты присоединения фазного тока. Буква N или цифра 0 соответствует контакту нейтральной, или нулевой, линии. Заземление обозначается характерным символом в виде нескольких штрихов, сужающихся книзу.
Белый или коричневый цвет изоляции соответствует фазам, синий — нейтрали, а «земля» будет желтого или желто-зеленого оттенка.
Если на заводе-изготовителе ошибка практически исключена, то в розетке на кухне вполне может скрываться «сюрприз». Во избежание короткого замыкания и других неприятностей лучше заглянуть под крышку стеновой розетки и убедиться в абсолютном соответствии международным стандартам.
Стеновую розетку желательно заменить на более надежную и практичную клеммную барьерную коробку. Это еще одна возможность спокойно разобраться в цветах и символах и правильно подключить бытовую технику.
Монтажная операция
Под варочной панелью скрывается понятие обыкновенной электроплитки. Несмотря на небольшой по площади печки, установить её предстоит в кухонную мебель с использованием всех предусмотренных мер безопасности. Чтобы ничто не помешало в ходе производства лучше заранее подготовить необходимый инструментарий в виде:
- электродрели
- электролобзика
- отвертки
- ножа
- линейки, угольника, карандаша
- листа картона
Для выреза места под печку предстоит сделать шаблон на картоне, перенести туда данные параметров — ширины и длины корпуса плиты. Их можно самостоятельно измерить или взять из паспорта изделия.
На столешнице тумбы, где предстоит стоять печке, вырезают по линиям шаблона нужную конфигурацию отверстия. Иногда в кухонные гарнитуры входят специальные напольные шкафы, в которые можно вставить стандартную духовку и плиту.
Следующим моментом служит создание своеобразной ниши, куда будет установлена панель
По размеченному прямоугольнику, начиная с углов осторожно, чтобы не образовались не нужные сколы, делают сверлом отверстия, заканчивают работу выпиливанием с мелкими зубьями лобзиком
В результате получится окно, туда опускают панель варки, места соединения предстоит обработать специальными веществами. Можно выбрать герметик или уплотнитель нужно, чтобы он был на силиконе. Для удобной посадки техники в созданное для него место, его можно корректировать — расширять или сужать инструментом. В комплекте должны находиться зажимы для более надежного закрепления панели со столешницей. В заключение предстоит убрать излишки материала обработки.
Требования электробезопасности при подключении к электросети
Стильно, современно, практично – так действительно можно сказать об электрической варочной панели. Благодаря этим достоинствам она стала очень популярна. Но во избежание проблем обязательно стоит помнить о безопасном подключении электрической варочной панели.
Обустройство электропроводки для кухни
Для начала нужно удостовериться в том, что розетки в хорошем состоянии. Лучше всего сделать для кухни отдельный провод, который будет проведен к автомату. Подсчитайте токовую нагрузку от всей кухонной техники и правильно распределите ее по розеткам. Это поможет вам избежать перегрузки сети.
Кабель
Стоит также правильно выбрать кабель по сечению. Каким проводом подключить варочную панель? Для однофазной сети – 3х6 мм. Это кабель из трех жил, каждая их которых по 6 мм. В трехфазной – 5х4 мм – кабель из пяти жил по 4 мм.
Заземление
Что касается заземления, то оно должно быть как в квартире, так и в частном доме. В частном доме его можно сделать самим.Жильцам многоквартирных домов нужно сразу узнать в УК, есть ли вообще у дома заземление, и действовать по обстоятельствам. Но оно обязательно должно присутствовать.
Автоматический выключатель
Учитывая то, что кухня – помещение влажное, лучше всего на электрощиток поставить дифференциальные автоматические выключатели, они отличаются от обычно принятых УЗО тем, что защищают сеть от коротких замыканий, перегрузок и утечки тока. Если ваша плита с номинальным током 16 А, то зачастую используется автомат на 25 А, а если сила тока составляет 32 А – на 40 А. Лучше, если силовая розетка будет подключена через дополнительный щиток, это оградит проводку от перегрузки.
Розетка и вилка
Поскольку мощность варочных панелей достаточно велика, для них лучше проводить индивидуальную линию электропитания. Выбор розетки для подключения варочной панели нужно делать в зависимости от типа штепселя в устройстве, которое планируется подключать.
Выводы
Современная электрическая плита – это достаточно сложное оборудование. Чтобы электроплита могла работать с максимальной безопасностью и эффективностью, необходимо обеспечить ей питание с соответствующими параметрами. Розетка, проводка и автомат должны выдерживать нагрузку больше той, что создает сама плита. Лучше всего, если для запитки плиты используется отдельная линия, а для ее защиты – соответствующие устройства. Правильно подключить плиту к электросети с соблюдением всех необходимых требований сможет только опытный специалист. Заниматься этим самостоятельно, а особенно при отсутствии навыков, не стоит. Самостоятельный монтаж проводки может стать причиной очень больших неприятностей.
