Как установить на старую Весту светодиодные задние фонари Lada Vesta NG

На новое поколение Lada Vesta NG (New Generation) АВТОВАЗ впервые начал устанавливать светодиодные задние фонари. Они создают однородный свет и подчеркивают премиальность. А вы знали, что установить эти LED фонари можно на старое поколение Lada Vesta без существенных доработок?

Владелец Весты 1 поколения ( Nokha87 ) установил на свой автомобиль фары от Vesta NG и поделился инструкцией.

Потребуется

Задние LED фонари (артикулы 8450040003, 8450040002, 8450040005, 8450040004, цена около 42 тысяч рублей)

Разъемы для фонарей Tyco 174929-1/174922-1 ( ссылка на Али )

Крышка багажника (артикул 8450013789, цена около 20 тысяч рублей)

Фонарь освещения номерного знака светодиодный — 2шт (артикул 265102291R, цена около 600 рублей)

Задний бампер в сборе накладками (артикул только бампера артикулы 8450040066, 8460008780, 8460008781, цена около 13,5 тысяч рублей)

Общий бюджет переделки составляет около 76 тысячи рублей.

Установка и подключение

1. Снять задний фонари (инструкция)

2. Снять задний бампер (инструкция)

3. Снять крышку багажника (инструкция)

4. Установить в обратной последовательности новую крышку багажника, задний бампер и фонари.

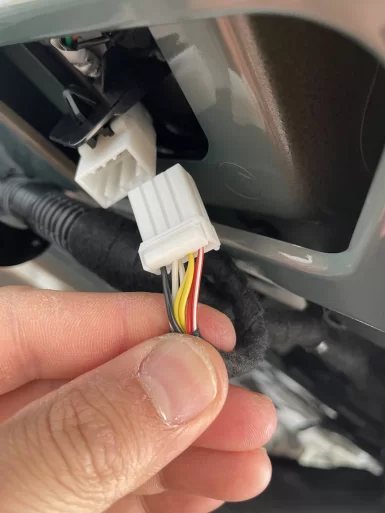

5. Подключить фонари, используя новые разъемы (схему подключения добавим поздней).

Стоит отметить, что буквы LADA со старой крышки багажника на новую не подойдут, т.к. новая крышка багажника имеет изгиб.

Читайте также:

Комментарии

ТОП материалы недели

ТОП товаров в магазине (еще)

Оправдал ли ваши ожидания седан Лада Веста?

Лада.Онлайн

Lada («Лада») — марка автомобилей, производимых АО «АВТОВАЗ». Ранее использовалась лишь для экспортных автомобилей, а для внутреннего рынка автомобили производились под маркой «Жигули». В 2004 году руководство «АВТОВАЗа» объявило о переходе на латиницу при официальном написании названий всех выпускаемых заводом автомобилей: Lada — вместо «ВАЗ» и «Лада».

Лада.Онлайн – крупнейший русскоязычный ресурс автомобильной тематики с многотысячной ежедневной аудиторией, который посвящён, преимущественно, автомобилям этой марки, отечественной автопромышленности и автомобильному миру в целом.

Данный сайт не является официальным сайтом LADA.

© 2023 Лада.Онлайн. Копирование материала разрешается только с указанием ссылки на источник.

Как заменить лампы в задних фонарях Lada Vesta

У автомобиля Лада Веста лампа сигнала торможения и габаритного света, а также лампа указателя поворота расположены на заднем крыле. Дублирующая лампа габаритного света и лампа света заднего хода расположены на крышке багажника.

Показываем проведение работ на фонарях левого борта автомобиля.

DSC_9678 (Копировать)

При необходимости замены одной из ламп достаточно открыть клапан в обивке, закрепленный на застежке-«липучке».

DSC_9672 (Копировать)

Далее для наглядности замена ламп показана при отведенной обивке багажника.

DSC_9706 (Копировать)

Новую лампу P21/5W устанавливаем в обратной последовательности. При этом два выступа, расположенных несимметрично относительно оси лампы, должны войти в соответствующие пазы патрона.

DSC_9684 (Копировать)

DSC_96961111111111111

Для доступа к лампам, расположенным на крышке багажника, не обязательно снимать всю обивку, особенно если ее некуда положить и существует риск ее загрязнения.

Самостоятельная замена ламп в задних фонарях Лада Веста

Седан LADA Vesta выполнен в новомодном стиле с разрезными стопами, когда одна его часть находится на заднем крыле, а вторая на крышке багажника. Смотрится такое решение, безусловно, красиво, однако процесс замены ламп в задних фонарях Лада Веста из-за этого стал немного сложнее, чем при цельной детали.

Впрочем, операция достаточно простая, а потому, если следовать изложенным ниже рекомендациям, все пройдет быстро и без проблем.

Расположение

Так, лампы габаритов, поворотника и сигнала торможения находятся на крыле. А вот на крышке багажника располагаются лампы заднего хода и дублирующие габаритные огни.

Указатель поворота расположен над габаритами и стоп-сигналом. Это можно заметить, если немного сдвинуть в сторону обивку багажника.

Если требуется поменять всего одну лампочку, достаточно просто отвернуть накладку, которая фиксируется на липучке.

Ход работ

В данном случае процесс самостоятельной замены ламп в задних фонарях Лада Веста продемонстрирован на примере левого стопа.

Крыло

Чтобы поставить новые световые элементы в патроны стоп-сигнала и габаритных огней, необходимо нащупать пальцами большой патрон, после чего провернуть его влево (против часовой стрелки) и вынуть.

Если же обивка мешает, ее можно сдвинуть в сторону, вынув пластиковые пистоны.

Для извлечения лампы из патрона, на нее требуется надавить, после чего также провернуть влево и потянуть. В данном случае используется лампа P21/5W , которая ставится в обратном порядке. В процессе установки 2 выступа на ней обязаны войти в пазы на патроне.

Чтобы заменить элемент в поворотнике, сперва нужно провернуть патрон влево и вынуть его. Далее из него вынимается лампа WY16W, которую нужно просто потянуть на себя. На ее место ставится новая.

Крышка багажника

Чтобы добраться до световых элементов, расположенных на крышке багажного отсека, полностью снимать накладку с нее не требуется. Для этого достаточно извлечь лишь 5 клипс крепления и осторожно отвернуть ее.

Когда это сделано, можно добраться до 2-х патронов, которые отличаются по размеру.

Так, в меньшем стоит лампа W5W габаритных огней. Патрон необходимо провернуть влево и вынуть. Далее лампу требуется потянуть на себя, также вынуть, а на ее место поставить новую.

В большем патроне находится лампочка заднего хода типа W16W. Ее нужно потянуть и извлечь, а на ее место установить новую.

На этом самостоятельная замена ламп в задних фонарях Лада Веста завершена.

Советы по замене задних фонарей на «Лада Веста»

Если потребуется достать патрон лампы фонаря «Весты» модели Р21 5W для ее замены, достаточно будет отстегнуть обивку бампера и выкрутить патрон, повернув его против часовой стрелки. Затем из него таким же образом выкрутить старую лампу и установить новую. Завершить процедуру в обратном порядке.

Задние фонари «Лады Весты» предназначены для оповещения водителей машин, находящихся за ней, о том, что авто перешло в режим заднего хода, готовится к повороту или сбавляет скорость. Будучи расположенными по краям кузова, фары позволяют наблюдателю в условиях плохой видимости оценить габариты транспортного средства, чтобы не задеть его при обгоне.

Замена заднего фонаря: инструкция

Такие источники света должны отличаться высокой яркостью, позволяя передавать визуальные сигналы вне зависимости от обстоятельств. Обладая выраженным красным светом, задние фонари «Весты» хорошо видны издалека в любых погодных условиях и в любое время суток.

Замена заднего фонаря

Конструкция и схема закрепления задних фар достаточно проста, что позволяет владельцу машины своими силами производить их демонтаж или замену. Как правый, так и левый задний фонарь «Лады Весты» состоят из 2 частей – одни установлены на боковых крыльях авто, другие же вмонтированы в крышку багажника.

Как снять фонарь на заднем крыле

Перед началом работ подготовьте ключ на 8 и лопатку для удаления клипс. Демонтировать задний фонарь «Лады Весты» с крыла предстоит в такой последовательности:

1. Во внутренней обивке багажника откройте клапан на «липучке» прямо за установленным фонарем, чтобы получить доступ к нему.
2. Аккуратно отсоедините колодки с контактами.
3. Светильник закреплен на 3 гайки, для выкручивания которых используйте подготовленный ключ на 8.
4. После удаления крепежных элементов фара будет держаться лишь за счет бокового фиксатора. На этом этапе снимите ее руками, слегка потянув для преодоления сопротивления от заводской фиксации.

Если потребуется достать патрон лампы фонаря «Весты» модели Р21 5W для ее замены, достаточно будет отстегнуть обивку бампера и выкрутить патрон, повернув его против часовой стрелки. Затем из него таким же образом выкрутить старую лампу и установить новую. Завершить процедуру в обратном порядке.

Демонтаж фонаря с крышки багажника

Помимо гаечного ключа на 8, нужно подготовить плоскую отвертку. Сначала максимально высоко поднимите и зафиксируйте крышку багажника для удобства доступа к его внутренней обивке.

1. Обивка багажника держится за счет 10 пистонов. Отщелкните их вручную.
2. Удалите 2 крепежных элемента и снимите саму обивку, чтобы добраться до проводов.
3. Снимите обнаруженные колодки проводов.

Демонтаж фонаря с крышки багажника

Теперь можно снять с крепежа сам задний фонарь Lada Vesta, предварительно открутив ключом 3 гайки.

Как снять противотуманку

Снять задний противотуманный фонарь на седане «Лада Веста» сложнее всего. Вам понадобится ключ Torx T20, смотровая яма или автоподъемник. Общая инструкция следующая:

1. Выключите зажигание двигателя и отключите контакт массы от клеммы батареи под капотом.
2. Установите машину на возвышение так, чтобы можно было подобраться под нее и работать с внутренней стороной заднего бампера.
3. Снимите разъем со связкой проводов противотуманной фары из его гнезда в бампере.
4. Отверните два самореза по бокам противотуманного фонаря, чтобы отсоединить его от заднего бампера.

Теперь можно извлечь фонарь из его гнезда.

Стоимость фар на «Ладу Весту»

Сейчас цена на новую заднюю фару на «Весту» колеблется в пределах 5-7 тысяч рублей. Однако речь идет об аналоге, который является точной копией заводской модели, но не обеспечен гарантийными обязательствами производителя. Стоимость одной оригинальной фары начинается от 9 тысяч рублей.
