Диалоговое окно «Заменить блок/обновить блок/заменить библиотеку»
Автор:
Перестановка или обновление экземпляров вставленных блоков с сохранением существующих текстовых значений атрибутов.
найти

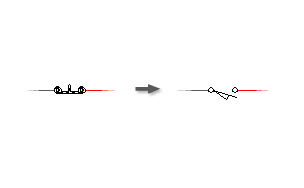

- Заменить блок: подстановка одного блока вместо другого. Если требуется сохранить масштаб, угол поворота, точки подключения, значения и расположение атрибутов заменяемого блока, выберите «Оставить».
- Обновить: замена всех экземпляров данного блока обновленной версией этого же блока.
Точки подключения также сохраняются, даже если новый графический образ немного шире или уже, чем оригинал.
Замена блока (замена на блок с другим именем)
Заменить блок — по одному
Поочередная замена одного блока на другой.
Заменить блок — в рамках чертежа
Замена одного блока на другой во всем чертеже
Заменить блок — в рамках проекта
Один блок заменяется на другой в рамках проекта.
Указать новый блок в графическом меню
Указывает на необходимость выбора нового блока из графического меню.
Указать новый блок -«точную копию»
Указывает на необходимость выбора нового блока, являющегося точной копией исходного.
Найти новый блок в диалоговом окне выбора файла
Указывает на необходимость выбора нового блока в диалоговом окне выбора файла.
Сохранить старые местоположения атрибутов
Определяет, что местоположение атрибута берется из исходного блока.
Сохранить старый масштаб блока
Определяет, что масштаб блока берется из исходного блока.
Разрешить восстановление соединений линий проводов неопределенного типа
Задает использование не являющихся проводами линий для восстановления соединений в процессе замены на новый блок.
Автопереназн. ПО, если замена род. эл-та вызывает измен. семейства
Автоматическое переназначение позиционного обозначения в случае, если присвоенный компоненту код семейства изменяется по причине замены блока. В противном случае позиционное обозначение остается прежним, даже если оно не совпадает с кодом семейства нового компонента.
Обновление блока (путем изменения или замены другой версией того же блока).
Обновить блок
Заменяет все экземпляры данного блока на его обновленную версию.
Заменить библиотеку
Все экземпляры графического образа библиотеки заменяются обновленной версией того же образа
Соответствие атрибутов
Использовать те же имена атрибутов
Использование имен атрибутов исходного блока.
Использовать файл соответствия атрибутов
Позволяет связать значения некоторых атрибутов с другими именами атрибутов.
Файл соответствия
Определяет, как в AutoCAD Electrical toolset должны сопоставляться атрибуты. Файл должен иметь два столбца имен атрибутов. Первый столбец содержит текущее имя атрибута, а второй — новое имя атрибута. Файл соответствия может быть таблицей Excel, файлом с разделением запятыми (.CSV) или простым текстовым файлом, где текущее имя атрибута и новое имя атрибута разделяются пробелом.
Урок 13. Обновление и замена блоков графических обозначений компонентов
В нескольких предыдущих уроках мы рассмотрели инструменты, предназначенные для построения схем, но довольно часто возникает ситуации, когда надо в существующую схему внести некоторые правки. Вот начиная с этого урока, мы и начнем изучение инструментов AutoCAD Electrical, предназначенных для редактирования существующих схем. Конкретно в этом уроке рассмотрим способы обновления и замены графических обозначений компонентов на схеме.
А именно замену одного графического образа компонента на другой, обновление графических образов компонентов и замену графических образов компонентов из одной библиотеки на образы из другой библиотеки.
Следует сразу отметить, что процедура обновления или замены может быть применена, как к отдельным компонентам, так и к отдельному чертежу или ко всему проекту.
Замена графического образа компонента
Для вызова команды замены или обновления графических образов компонентов в отдельном чертеже или сразу во всем проекте необходимо кликнуть по пиктограмме Перестановка/обновление блоков, расположенной на вкладке Схема в панели Редактировать компоненты.
После чего на экране появиться диалоговое окно Замена блока / Обновление блока / Замена библиотеки.
В этом окне предлагается выбрать один из вариантов:
- Вариант А: Замена блока
- Вариант В: Обновление блока
Можно выбрать только один из вариантов действия команды.
Рассмотрим каждый из них более подробно.
Вариант А: Замена блока (переход к блоку с другим именем)
При выборе «Вариант А» AutoCAD Electrical выполняет не только замену одного графического образа компонента другим, но и позволяет сохранить масштаб исходного компонента, местоположение компонента и его атрибутов на чертеже, угол поворота, точки подключения компонента. Например, «Вариант А» может быть использован при необходимости заменить стандартную катушку реле на катушку реле со встроенным диодом. Или замене всех стандартных катушек реле на чертеже или в проекте на катушки реле со встроенным диодом и светодиодом.
Программа предлагает выбрать графический образ компонента на чертеже, чтобы использовать его в качестве оригинала.
Каталожные данные компонента будут потеряны, если при замене графического образа компонента изменяется его тип.
Подключение проводов к обновленному компоненту происходит автоматически, если он не значительно отличается по размерам от предыдущего и имеет аналогичные точки подключения, в противном случае, подключение может быть нарушено.
Если чертеж уже содержит графический образ компонента, то этот образ будет определяющим для всех других копий графического образа компонента с тем же именем блока.
Вариант В: Обновление блока (скорректированная или другая версия блока с тем же именем)
Команда обновления предназначена для замены ВСЕХ экземпляров ОДНОГО указанного графического образа компонента на новую его версию, при выборе первой опции. Или НЕСКОЛЬКИХ, или даже всех, графических образов компонентов принадлежащих одной библиотеке, на другие версии графических образов из другой библиотеки.
Как и при замене блоков, при обновлении все значения атрибутов и точек подключения сохраняются.
Обычно необходимость в замене графических образов компонентов возникает на стадии согласования проекта, когда вдруг выясняется, что у Заказчика принято иным способом обозначать какие-то из элементов схемы.
Вы можете создать другой графический образ и, используя опцию Обновление блока, легко заменить один графический образ на другой во всем чертеже или проекте.
После выбора опции и нажатия ОК откроется окно Обновление блока – Путь\имя файла нового блока.
Если поле Путь\имя файла нового блока пустое, то сразу откроется диалог выбора файла .dwg нового блока для замены.
Задается, какой масштабный коэффициент будет применен при вставке нового блока;
25,4 — масштабный коэффициент, для преобразования блоков, выполненных в дюймах, для применения их на схемах, выполненных в миллиметрах;
1/25,4 – масштабный коэффициент для преобразования блоков, в миллиметрах, для применения их на схемах, выполненных в дюймах.
Коэффициент масштабирования элементов задается в Свойствах чертежа.
При замене графического образа компонента на новый, линии, не являющиеся проводами, преобразуются в соединения.
Замена библиотеки
Процедура Замена библиотеки абсолютно аналогична, рассмотренной выше процедуре Обновление блоков.
Но предназначена эта процедура для замены всех блоков чертежа на блоки из новой библиотеки, как уже говорилось выше.
При выполнении данной процедуры все блоки, имена которых присутствуют в новой библиотеке, заменяются новыми версиями блоков из этой библиотеки. При этом все значения атрибутов и соединения компонентов проводами сохраняются.
Выбирать блоки вручную, при выполнении процедуры, не требуется, так как, выполняется замена всех блоков чертежа. Элементы диалогового окна Замена библиотеки — Все чертежи идентичны элементам, рассмотренного диалогового окна Обновление блока – Путь\имя файла нового блока. Единственное отличие, что необходимо указать путь к новой библиотеке, а не к файлу нового блока.
Замена блоков выполняется только для тех блоков, для которых найдены файлы блоков с идентичными именами. Если файла с соответствующим именем блока в новой библиотеке, не найдено, такие блоки не обрабатываются.
Предполагается, что пользователь может посредством данной функции заменить графические образы компонентов одного стандарта, например JIC125, на блоки другого стандарта, например стандарта IЕС2. Или даже блоки обычного AutoCAD на блоки AutoCAD Electrical.
Назначение соответствий атрибутов
Используя функцию обновления или замены блоков по вариантам А и В можно дополнительно настроить присвоение значений определенных атрибутов – атрибутам с другими именами. Или выражаясь другими словами, создать файл соответствия атрибутов.
Файл соответствия атрибутов
Файл соответствия атрибутов представляет собой файл формата XLS, CSV или TXT и используется, как уже упоминалось, для копирования значений атрибутов имеющихся графических образов компонентов в другие блоки, с другими именами атрибутов. Файл соответствия атрибутов должен содержать две колонки: в первой указываются имена атрибутов имеющихся блоков, а во второй имена атрибутов новых блоков.
Замена «не электрических» блоков на графические образы компонентов AutoCAD Electrical
Файл соответствия атрибутов также может быть использован в процедуре замены библиотеки «не электрических» блоков, которые используют «не стандартные» атрибуты, на блоки AutoCAD Electrical и не потерять при этом значения атрибутов. В результате выполнения замены библиотеки, в этом случае, атрибутам стандартных блоков AutoCAD Electrical будут присвоены значения, извлеченные из «не электрических» блоков в соответствии с файлом соответствия атрибутов.
Как командовать блоками в AutoCad
Большие библиотеки, в состав которых входят блоки, должны обладать нормальной структуризацией и подвергаться оперативному управлению. Помимо этого, нужно присмотреться к используемым слоям. Они помогут получить оптимальный результат при их вставке в чертежный файл.
Принципы работы со слоями
Вставляя блок в чертежный файл, можно проследить за тем, как он автоматически относится в активный слой. После этого его можно оперативно перенести в нужный слой. Мы расскажем о том, как работать с слоями, вставляя блок с описанием результативности. При том, некоторые различия данных принципов работы практически незаметны.
Как расчленить блок
Мы уже рассказывали о том, как переопределить блок. Теперь нужно расчленить блок и использовать опцию «Расчленить (РАСЧ)»
Как ввести данную команду:
- Выполнить команду: Редактировать>Расчленить.
- Ввести в командной строке РАСЧ
Изменяя масштабы блока, объекты при том не меняют свой первоначальный вид и размер даже после разрушения.
Как отредактировать блок
Можно воспользоваться одним из представленных ниже способов для того, чтобы внести правки в блок, отказавшись при этом от его разрушения.
Редактор блоков
Способ ввода команды:
а) Двойной щелчок по любому вставленному в чертеж блоку
б) Нажать пиктограмму на панели
в) Выполнить команду Сервис>Редактор блоков
г) Ввести в командной строке БЛОКРЕД
Как только пользователь сможет активировать данное меню, на экране появится окно для редактирования определения блоков. В него будет включен полный перечень блоков, которые входят в выбранный файловый чертеж. Выбираем нужный нам вариант и кликаем на «Ок» принимая изменения. Таким образом пользователь откроет окно редактирования блоков. Подробнее о принципах его работы мы расскажем в следующем курсе обучения.
Как обновить блок
Мы рассказывали об особенностях изменения блока. Исходя из них, все копии также будут автоматически обновлены. Однако если вы вставили файл в чертежное поле и собирались использовать его как блок, а после приняли решение изменить данный материал, обновления в актуальных чертежах не будут производиться. Разработчики придумали, что для автоматического изменения файла понадобится пользоваться внешними ссылками. Чтобы обновить блок своими силами, понадобится попросту заново поставить тот же файл.
Вставляя файл, нужно заново указывать путь, который к нему приведет. К тому же, менять нужно конкретно определенный файл, а не располагающийся в нем блок.
Мы заканчиваем данный урок, рассказывающий об основных принципах управления блоками. Теперь мы готовы представить курс обучения по работе с динамическими блоками.
Как обновить блок в AutoCAD?
Опция по умолчанию «Выбрать», где вы можете выбрать блок, который хотите обновить, нажать «Да», чтобы обновить, ваши новые или обновленные атрибуты будут отображать все сделанные вами изменения. В заключение, не забудьте ATTSYNC.
Как обновить блок на чертеже?
Щелкните правой кнопкой мыши имя нужного блока и выберите «Только переопределить» во всплывающем меню. Все блоки в текущем чертеже будут обновлены до нового определения.
Как обновить в AutoCAD?
Программное обеспечение позволяет пользователю перезагрузить слоя, щелкнув правой кнопкой мыши слой и выбрав команду «Обновить слой».. Например, чтобы перезагрузить только что измененный внешний чертеж AutoCAD, используйте команду «Обновить слой».
Как обновить подшивку?
На своем компьютере откройте электронную таблицу в Google Sheets, которая подключена к данным BigQuery. Обновить параметры. Справа в разделе «Параметры обновления» щелкните элементы, которые хотите обновить. Чтобы обновить все данные, в правом нижнем углу нажмите нажмите Обновить все.
Как восстановить настройки AutoCAD по умолчанию?
Чтобы сбросить AutoCAD для Mac или AutoCAD LT для Mac, щелкните меню программы и выберите «Сбросить настройки AutoCAD».«.
.
Автокад для Mac
- В меню AutoCAD нажмите «Настройки».
- В настройках щелкните вкладку Приложение.
- Нажмите кнопку «Сбросить параметры приложения».
- Нажмите «Сбросить AutoCAD».
Как обновить Civil 3D?
Обновление набора данных обновляет чертеж обновленными и недавно добавленными объектами и атрибутивными данными из ArcGIS.
- Выберите вкладку «Вставка» панель ArcGIS «Диспетчер источников данных» найти. Отображается диалоговое окно Диспетчер источников данных.
- Установите флажки рядом с наборами данных, которые вы хотите обновить.
- Щелкните Обновить. …
- Нажмите «Закрыть».
Что такое блок редактирования на месте?
Редактировать блок на месте — это отличный способ изменить блок, когда вы хотите использовать другие объекты в рисунок в качестве ссылки. Инструмент, который мы используем, на самом деле REFEDIT. Изначально он предназначался для редактирования ссылок, но работает и для блоков.
Как включить текстовый редактор в AutoCAD?
Дважды щелкните MTEXT или размерный текст. В правом верхнем углу ленты нажмите «Дополнительно» > «Настройки редактора». Нажмите «Показать панель инструментов», чтобы выбрать этот параметр.
Как выбрать несколько элементов без смещения в AutoCAD?
Перейдите в «Файл» — «Параметры» и выберите значок для нескольких выбор объектов. После этого вы можете выбрать несколько объектов, не нажимая и не удерживая клавишу Shift.
