В случае ошибки, на ЖК-экране будет отображаться причина ошибки и издаваться слышимый сигнал.
| ОБРАТНАЯ ПОЛЯРНОСТЬ (REVERSE POLARITY) | Неправильнаяполярность подключения. |
| ОБРЫВ СОЕДИНЕНИЯ (CONNECTION BREAK) | Обрыв в батарее. |
| ОШИБКА СОЕДИНЕНИЯ ПРОВЕРКА ГЛАВНОГО ПОРТА (CONNECT ERROR) (CHECK MAIN PORT) | Неправильное подключение батареи. |
| ПОДКЛЮЧЕНИЕ БАЛАНСА ОШИБКА (BALANCE CONNECT) (ERROR) | Неправильно подключен баланс. |
| НАПРЯЖЕНИЕ DC НА ВХОДЕ НИЗКО (DC IN TOO LOW ) | Входное напряжение на устройстве ниже 11В. |
| НАПРЯЖЕНИЕ DC НА ВХОДЕ ВЫСОКО (DC IN TOO HIGH) | Входное напряжение на устройстве выше 18V. |
| ЯЧЕЙКА ОШИБКА НИЗКОЕ НАПРЯЖЕНИЕ (CELL ERROR) (LOW VOLTAGE) | Напряжение в одной ячейке аккумуляторной батареи слишком низкое. |
| ЯЧЕЙКА ОШИБКА ВЫСОКОЕ НАПРЯЖЕНИЕ (CELL ERROR) (HIGH VOLTAGE) | Напряжение в одной ячейке аккумуляторной батареи слишком высокое. |
| ЯЧЕЙКА ОШИБКА НАПРЯЖ. НЕПРАВИЛЬНО (CELL ERROR) (VOLTAGE-INVALID) | Напряжение в одной ячейке аккумуляторной батареи является неправильным. |
| CELL NUMBER INCORRECT | Число ячеек является неправильным. |
| INT.TEMP.TOO HI | Внутренняя температура батареи поднимается слишком высоко. |
| EXT.TEMP.TOO HI | Внешняя температура батареи поднимается слишком высоко. |
| OVER CHARGE CAPACITY LIMIT | Превышен предел максимальной емкости зарядки батареи. |
| OVER TIME LIMIT | Превышен предел максимального времени зарядки батареи. |
| БАТАРЕЯ ПЕРЕПОЛНЕНА (BATTERY WAS FULL) | Напряжениебатареипревысило МАКСИМ. напряжение, установленное пользователем на заряд в режиме баланса. |
КОНТРОЛЬ ЗАРЯДКИ – ИСПОЛЬЗОВАНИЕ ПРОГРАММЫ "ЗАРЯД МАСТЕР"
“CHARGE MASTER”
Свободное программное обеспечение "Charge Мастер" дает уникальную возможность работать зарядному устройству совместно с компьютером. Вы можете отслеживать все напряжения, напряжение ячейки и другие данные во время зарядки. Просмотреть дату заряда в режиме реального времени, графики. Вы можете инициировать контроль зарядки и прошивку от "Charge Мастер".
Для подключения зарядного устройства к компьютеру и использования "Charge Master", вам необходимо использовать кабель USB, который не входит в комплект поставки. Кабель должен иметь на одном конце штекер USB типа «А», а противоположный конец завершается штекером с микро-USB типа «B», который должен подключаться непосредственно в зарядное устройство.
Программу "Charge Master" можно загрузить с www.skyrc.com.
СОДЕРЖАНИЕ КОМПЛЕКТА (THE SET CONTAINS)
1. Зарядное устройствоSKYRC B6 mini
2. Зарядный кабель с T-образной вилкойи штекерами типа «Банан».
3. Кабель для зарядного устройства со штекером под постоянный ток (DC)изажимные клеммы типа «Крокодил».
4. Зарядный кабель с T-образным штепсельным разъемом и зажимными клеммами типа «Крокодил».
5. Зарядный кабель с T-образным штепсельным разъемом и разъемом для «Futaba».
6. Зарядный кабель с T-образным штепсельным разъемом и разъемом JST.
7. Зарядный кабель с T-образным штепсельным разъемом и разъемом XT60.
СПЕЦИФИКАЦИЯ
•DC Входное напряжение: 11 – 18V
•Тип дисплея: 2×16 LCD •Подсветка дисплея: Синяя
•Материал корпуса: Металл •Управление: Четыре кнопки
•Размер корпуса: 102x84x29mm•Масса: 233гр
•Коммуникация с ПК: микро–USB разъем для работы с ПК и обновления встроенного П.О.
•Внешние гнезда: 2-6S гнезда –XH для баланса, гнездо для контроля Температуры, гнездо для подключения батареи, DC гнездо для входного постоянного тока, гнездо микро-USB для подключения данного устройства к ПК.
•Дельта-пик обнаружения для NiMH/NiCd: 5 – 15mV/ячейка -> По умолчанию: 4mV/ячейка
•Температурный диапазон зарядки: 20ºC/68ºF-80ºC/176ºF(регулируемый)
•Напряжение зарядки: NiMH/NiCd: Дельта-пик обнаружения
LiPo: 4.18 – 4.25V/ячейка LiIon: 4.08 – 4.2V/ячейка
LiFe: 3.58 – 3.7V/ячейка LiHV: 4.25 – 4.35V/ячейка
•Текущий баланс: 200mA/ячейка
•Изменение диапазона напряжений: 0.1 – 25.8V/ячейка
•Тип Батареи/ Кол. ячеек: LiPo/LiIon/LiFe/LiHV: 1- 6 ячеек
NiMH/NiCd: 1 – 15ячеек
Pb: 2 – 20V
•Диапазон емкости батареи: NiMH/NiCd: 100 – 50000mAh
LiPo/LiIon/LiFe/LiHV: 100 – 50000mAh
Pb: 100 – 50000mAh
•Ток заряда: 0.1A – 6.0A
•Таймер безопасности: 1 – 720минут -> отключение
•Мощность зарядного устройства: 60W
•Ток разрядки: 0.1A – 2.0A
•Отсечка напряжения при разрядке: NiMH/NiCd: 0.1 – 1.1V/ячейка
LiPo: 3.0 – 3.3V/ячейка LiIon: 2.9 – 3.2V/ячейка
LiFe: 2.6 – 2.9V/ячейка LiHV: 3.1 – 3.4V/ячейка
Pb: 1.8V
•Мощность разрядки: 5W
•Кол. балансируемых ячеек: 2 – 6 cells
•Память: 10 различные заряды / различные профили
•Способ зарядки: CC/CVдлялитиевых (Li)исвинцовых (Pb)типов батарей
Чувствительность по Дельта-пикдляNiMH/NiCd
ДЕКЛАРАЦИЯ СООТВЕТСТВИЯ
iMAX B6 mini удовлетворяет всем соответствующим и обязательным директивам CE и FCC часть 15
Подраздел B: 2012.
Для директив ЕС:
Продукт был протестирован на соответствие следующим техническим стандартам:
| Стандарты испытаний | Заглавие | Результат |
| EN 55014 -1 :2006 + A1:2009 +A2:2011 | EN 55014 -1: Электромагнитная совместимость – Требованияк бытовой технике, электрическим инструментам и подобным аппаратам – Часть 1: Эмиссионные | Соответствует |
| EN 55014 -2 :1997 + A1:2001 +A2:2008 | EN 55014-2: Электромагнитная совместимость – Требования к бытовой технике, электрическим инструментам и подобным аппаратам – Часть 2: Стандарт помехозащищенности данных продуктов | Соответствует |
Этот символ означает, что вы не имеете права утилизировать данное электрическое устройство вместе с обычными бытовыми отходами, когда оно достигнет конца своего срока использования. Возьмите зарядное устройство и сдайте его в ближайший пункт сбора отходов или центр по переработке отходов.
В случае ошибки, на ЖК-экране будет отображаться причина ошибки и издаваться слышимый сигнал.
| ОБРАТНАЯ ПОЛЯРНОСТЬ (REVERSE POLARITY) | Неправильнаяполярность подключения. |
| ОБРЫВ СОЕДИНЕНИЯ (CONNECTION BREAK) | Обрыв в батарее. |
| ОШИБКА СОЕДИНЕНИЯ ПРОВЕРКА ГЛАВНОГО ПОРТА (CONNECT ERROR) (CHECK MAIN PORT) | Неправильное подключение батареи. |
| ПОДКЛЮЧЕНИЕ БАЛАНСА ОШИБКА (BALANCE CONNECT) (ERROR) | Неправильно подключен баланс. |
| НАПРЯЖЕНИЕ DC НА ВХОДЕ НИЗКО (DC IN TOO LOW ) | Входное напряжение на устройстве ниже 11В. |
| НАПРЯЖЕНИЕ DC НА ВХОДЕ ВЫСОКО (DC IN TOO HIGH) | Входное напряжение на устройстве выше 18V. |
| ЯЧЕЙКА ОШИБКА НИЗКОЕ НАПРЯЖЕНИЕ (CELL ERROR) (LOW VOLTAGE) | Напряжение в одной ячейке аккумуляторной батареи слишком низкое. |
| ЯЧЕЙКА ОШИБКА ВЫСОКОЕ НАПРЯЖЕНИЕ (CELL ERROR) (HIGH VOLTAGE) | Напряжение в одной ячейке аккумуляторной батареи слишком высокое. |
| ЯЧЕЙКА ОШИБКА НАПРЯЖ. НЕПРАВИЛЬНО (CELL ERROR) (VOLTAGE-INVALID) | Напряжение в одной ячейке аккумуляторной батареи является неправильным. |
| CELL NUMBER INCORRECT | Число ячеек является неправильным. |
| INT.TEMP.TOO HI | Внутренняя температура батареи поднимается слишком высоко. |
| EXT.TEMP.TOO HI | Внешняя температура батареи поднимается слишком высоко. |
| OVER CHARGE CAPACITY LIMIT | Превышен предел максимальной емкости зарядки батареи. |
| OVER TIME LIMIT | Превышен предел максимального времени зарядки батареи. |
| БАТАРЕЯ ПЕРЕПОЛНЕНА (BATTERY WAS FULL) | Напряжениебатареипревысило МАКСИМ. напряжение, установленное пользователем на заряд в режиме баланса. |
КОНТРОЛЬ ЗАРЯДКИ – ИСПОЛЬЗОВАНИЕ ПРОГРАММЫ "ЗАРЯД МАСТЕР"
“CHARGE MASTER”
Свободное программное обеспечение "Charge Мастер" дает уникальную возможность работать зарядному устройству совместно с компьютером. Вы можете отслеживать все напряжения, напряжение ячейки и другие данные во время зарядки. Просмотреть дату заряда в режиме реального времени, графики. Вы можете инициировать контроль зарядки и прошивку от "Charge Мастер".
Для подключения зарядного устройства к компьютеру и использования "Charge Master", вам необходимо использовать кабель USB, который не входит в комплект поставки. Кабель должен иметь на одном конце штекер USB типа «А», а противоположный конец завершается штекером с микро-USB типа «B», который должен подключаться непосредственно в зарядное устройство.
Программу "Charge Master" можно загрузить с www.skyrc.com.
СОДЕРЖАНИЕ КОМПЛЕКТА (THE SET CONTAINS)
1. Зарядное устройствоSKYRC B6 mini
2. Зарядный кабель с T-образной вилкойи штекерами типа «Банан».
3. Кабель для зарядного устройства со штекером под постоянный ток (DC)изажимные клеммы типа «Крокодил».
4. Зарядный кабель с T-образным штепсельным разъемом и зажимными клеммами типа «Крокодил».
5. Зарядный кабель с T-образным штепсельным разъемом и разъемом для «Futaba».
6. Зарядный кабель с T-образным штепсельным разъемом и разъемом JST.
7. Зарядный кабель с T-образным штепсельным разъемом и разъемом XT60.
СПЕЦИФИКАЦИЯ
•DC Входное напряжение: 11 – 18V
•Тип дисплея: 2×16 LCD •Подсветка дисплея: Синяя
•Материал корпуса: Металл •Управление: Четыре кнопки
•Размер корпуса: 102x84x29mm•Масса: 233гр
•Коммуникация с ПК: микро–USB разъем для работы с ПК и обновления встроенного П.О.
•Внешние гнезда: 2-6S гнезда –XH для баланса, гнездо для контроля Температуры, гнездо для подключения батареи, DC гнездо для входного постоянного тока, гнездо микро-USB для подключения данного устройства к ПК.
•Дельта-пик обнаружения для NiMH/NiCd: 5 – 15mV/ячейка -> По умолчанию: 4mV/ячейка
•Температурный диапазон зарядки: 20ºC/68ºF-80ºC/176ºF(регулируемый)
•Напряжение зарядки: NiMH/NiCd: Дельта-пик обнаружения
LiPo: 4.18 – 4.25V/ячейка LiIon: 4.08 – 4.2V/ячейка
LiFe: 3.58 – 3.7V/ячейка LiHV: 4.25 – 4.35V/ячейка
•Текущий баланс: 200mA/ячейка
•Изменение диапазона напряжений: 0.1 – 25.8V/ячейка
•Тип Батареи/ Кол. ячеек: LiPo/LiIon/LiFe/LiHV: 1- 6 ячеек
NiMH/NiCd: 1 – 15ячеек
Pb: 2 – 20V
•Диапазон емкости батареи: NiMH/NiCd: 100 – 50000mAh
LiPo/LiIon/LiFe/LiHV: 100 – 50000mAh
Pb: 100 – 50000mAh
•Ток заряда: 0.1A – 6.0A
•Таймер безопасности: 1 – 720минут -> отключение
•Мощность зарядного устройства: 60W
•Ток разрядки: 0.1A – 2.0A
•Отсечка напряжения при разрядке: NiMH/NiCd: 0.1 – 1.1V/ячейка
LiPo: 3.0 – 3.3V/ячейка LiIon: 2.9 – 3.2V/ячейка
LiFe: 2.6 – 2.9V/ячейка LiHV: 3.1 – 3.4V/ячейка
Pb: 1.8V
•Мощность разрядки: 5W
•Кол. балансируемых ячеек: 2 – 6 cells
•Память: 10 различные заряды / различные профили
•Способ зарядки: CC/CVдлялитиевых (Li)исвинцовых (Pb)типов батарей
Чувствительность по Дельта-пикдляNiMH/NiCd
ДЕКЛАРАЦИЯ СООТВЕТСТВИЯ
iMAX B6 mini удовлетворяет всем соответствующим и обязательным директивам CE и FCC часть 15
Подраздел B: 2012.
Для директив ЕС:
Продукт был протестирован на соответствие следующим техническим стандартам:
| Стандарты испытаний | Заглавие | Результат |
| EN 55014 -1 :2006 + A1:2009 +A2:2011 | EN 55014 -1: Электромагнитная совместимость – Требованияк бытовой технике, электрическим инструментам и подобным аппаратам – Часть 1: Эмиссионные | Соответствует |
| EN 55014 -2 :1997 + A1:2001 +A2:2008 | EN 55014-2: Электромагнитная совместимость – Требования к бытовой технике, электрическим инструментам и подобным аппаратам – Часть 2: Стандарт помехозащищенности данных продуктов | Соответствует |
Этот символ означает, что вы не имеете права утилизировать данное электрическое устройство вместе с обычными бытовыми отходами, когда оно достигнет конца своего срока использования. Возьмите зарядное устройство и сдайте его в ближайший пункт сбора отходов или центр по переработке отходов.
Евгений Бабук запись закреплена
Парни, чего при зарядке батарей типа 18650 выскакивает на b6 mini connect error check main port ?
imax b6ac "connect error check main port"
I’m trying to charge (not balance charge) a 2 cell Lithium Ion battery with my b6ac v2 non-clone. It’s not a balanced pack so I figured out the setting to ignore the balance port and then am trying to charge in ‘charge’ mode.
The battery measures 7.01V on the b6ac battery meter, and a second same battery measures 7.7v. So obviously I have them hooked up right. When I go to charge them it beeps and says "connect error check main port". It’s set for 2s. I even tried at 0.1a. The pack’s (and charger cables) total resistance is 200mOhm. i don’t know if that’s good or bad or matters (Li Ion. no Li Po).
Any ideas? I used this thing daily for LiPos without too much trouble and it’s not a clone.
imaX B6 ремонт и доработка
Всем доброго времени суток.

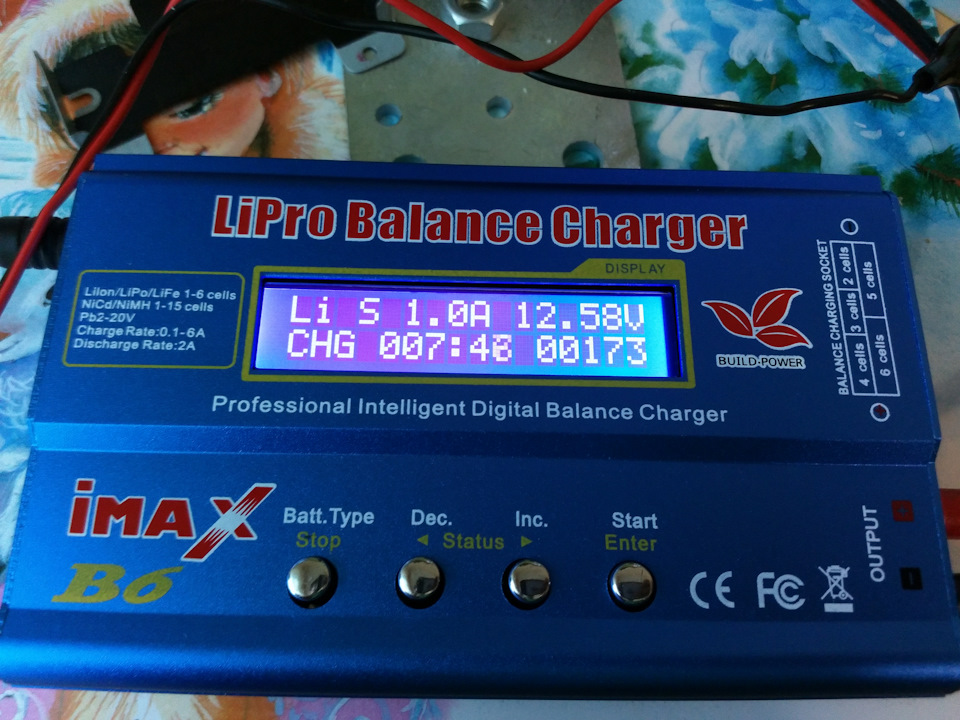

Довольно такие недавно стал обладателем зарядного устройства imx B6.
Так как появилось N-е количество разношёрстных акумов и хотелось бы знать какой они емкости.
И вот подключая очередной раз акум для зарядки из зарядного пошел дым. Все из за того что я перепутал полярность. Хотя раньше я думал что у него есть защита от переполюсовки.
И вот результат этой ошибки.
ТОчно такого же в наших магазинах не нашлось, но пошарив в интернете выяснил что его можно заменить на IRF7413

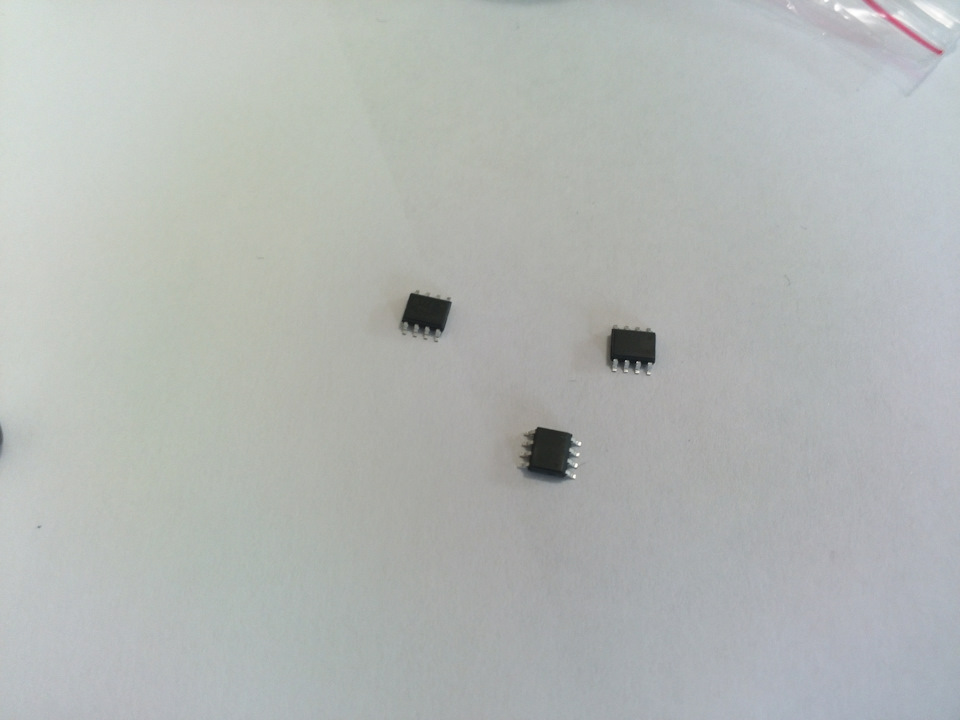

Закупил сразу несколько штук.
Мосфет был заменен и зарядное заработало.
Дале пришло время для небольшой доработки.

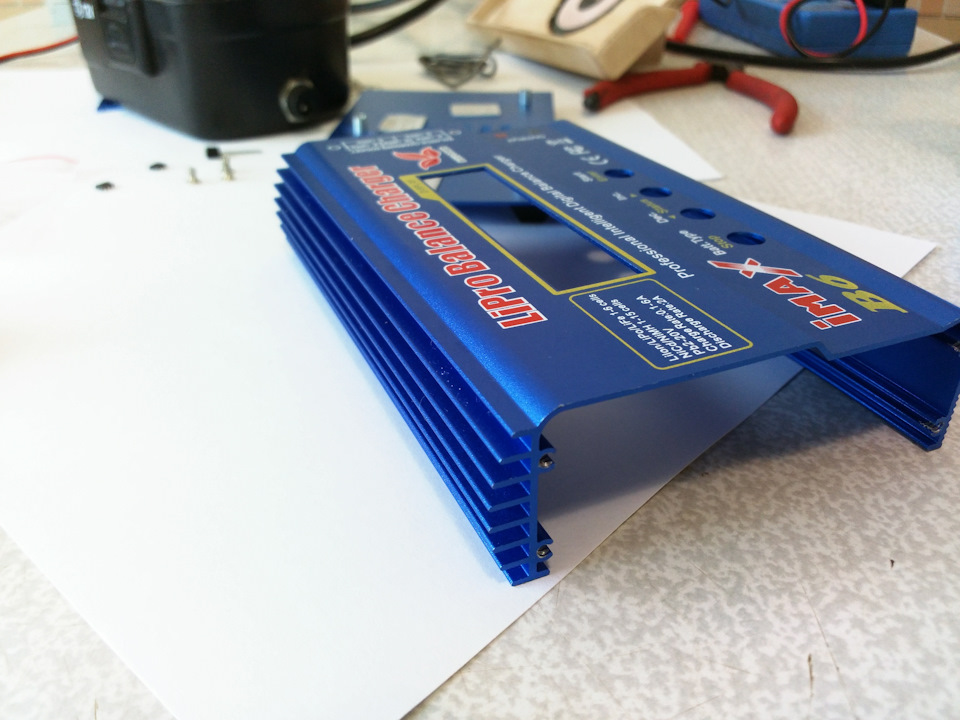

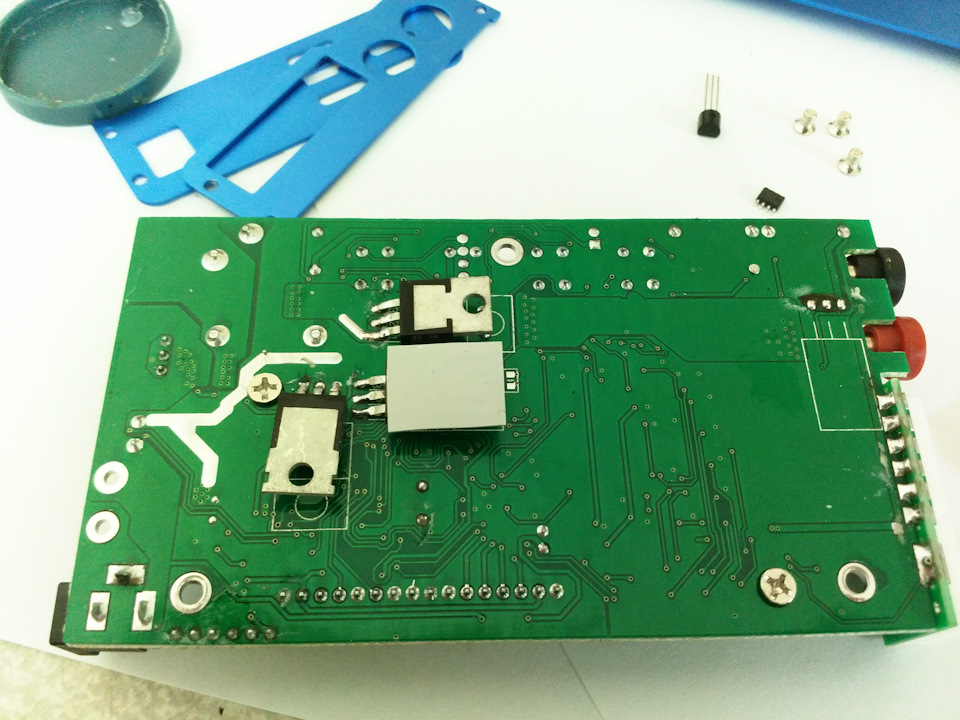

Один большой недостаток данного зарядного в том что все мощные транзисторы и стабилизаторы приклеены на нижнюю крышку.

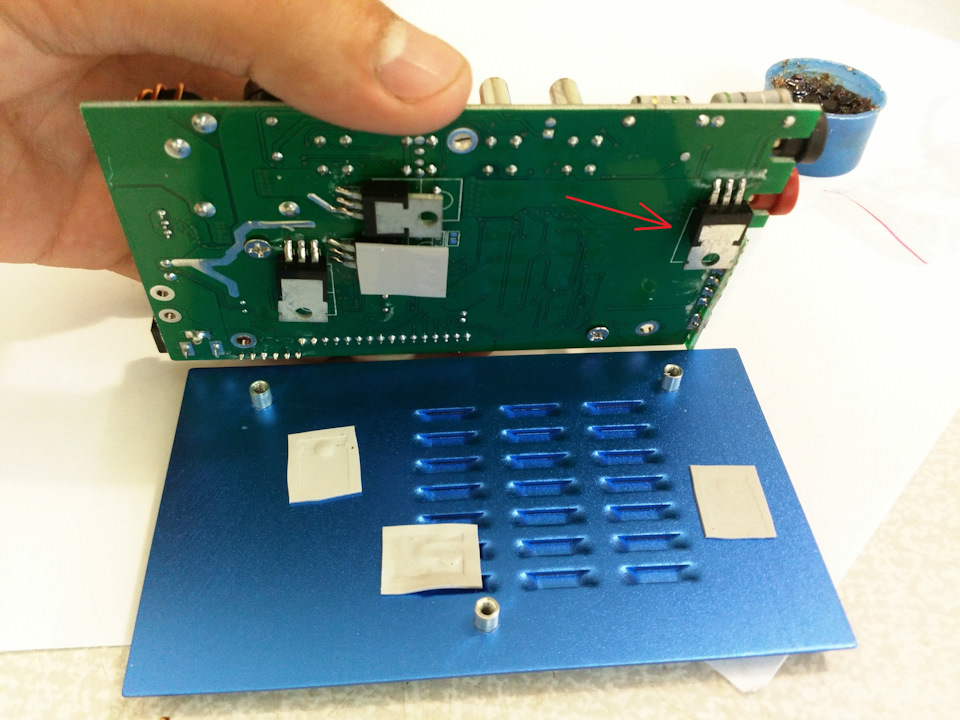

При зарядке небольшим током все нормально, но вот во время разрядки греется очень сильно один транзистор и греет всю нижнюю рышку и получается вся плата лежит как на сковородке. И мне не очень понятно почему сделано именно так ведь на верхней крышки имеется радиатор, который по сути не работает.
Вот я решил прикрепить этот транзистор на этот радиатор.
Ну сказано сделано. Отпаиваем транзистор.

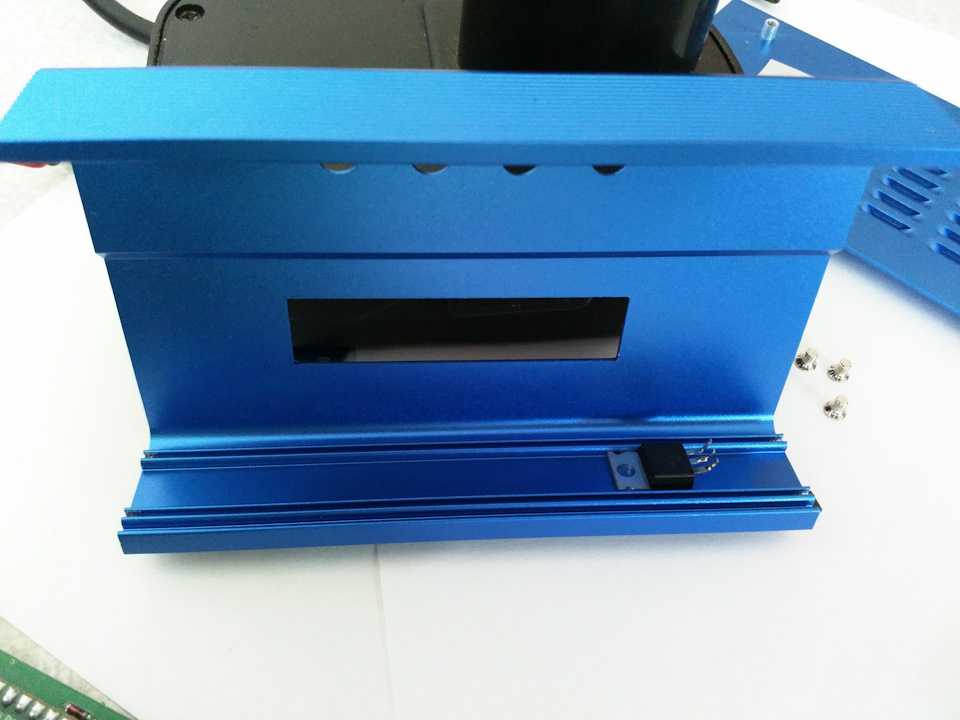

Примеряем, и он встает идеально.
Удлиняю ножки проводами.

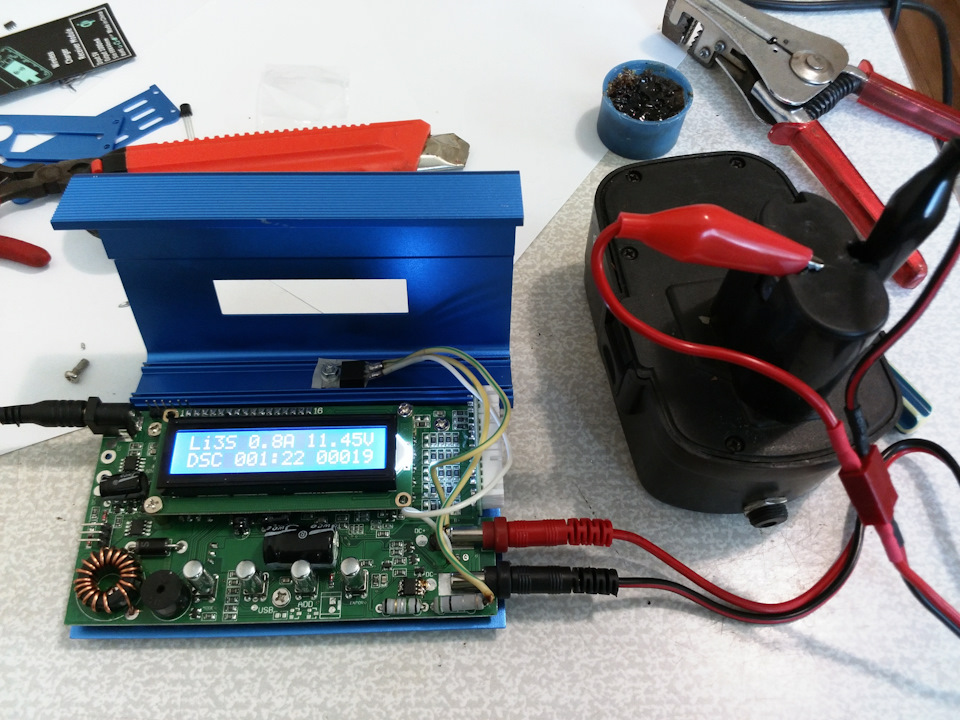

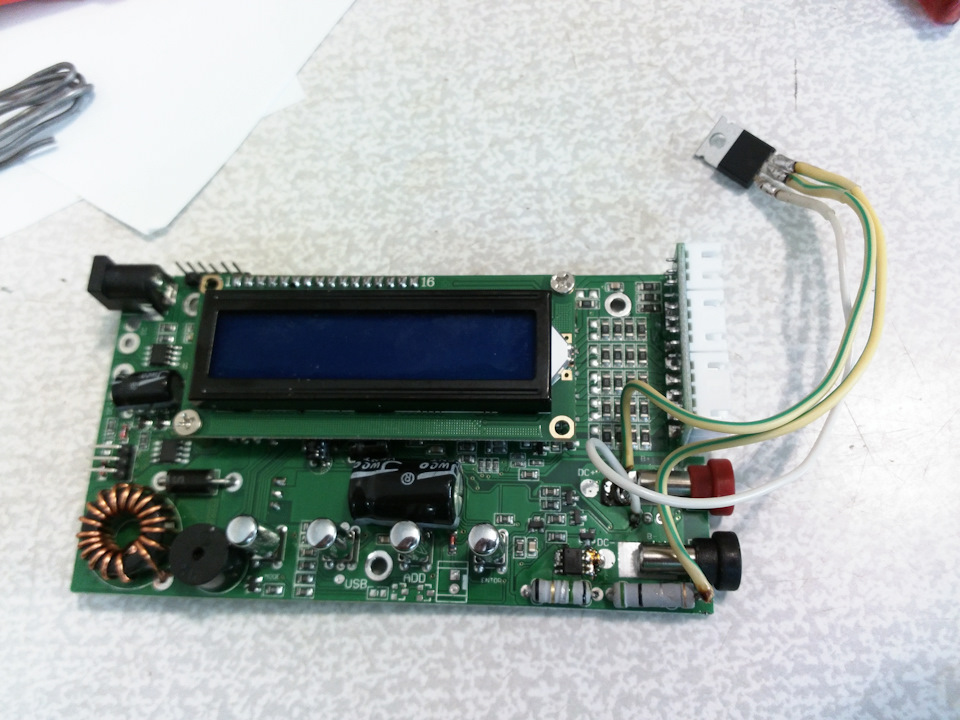

Крепим на радиаторе и проверяю.

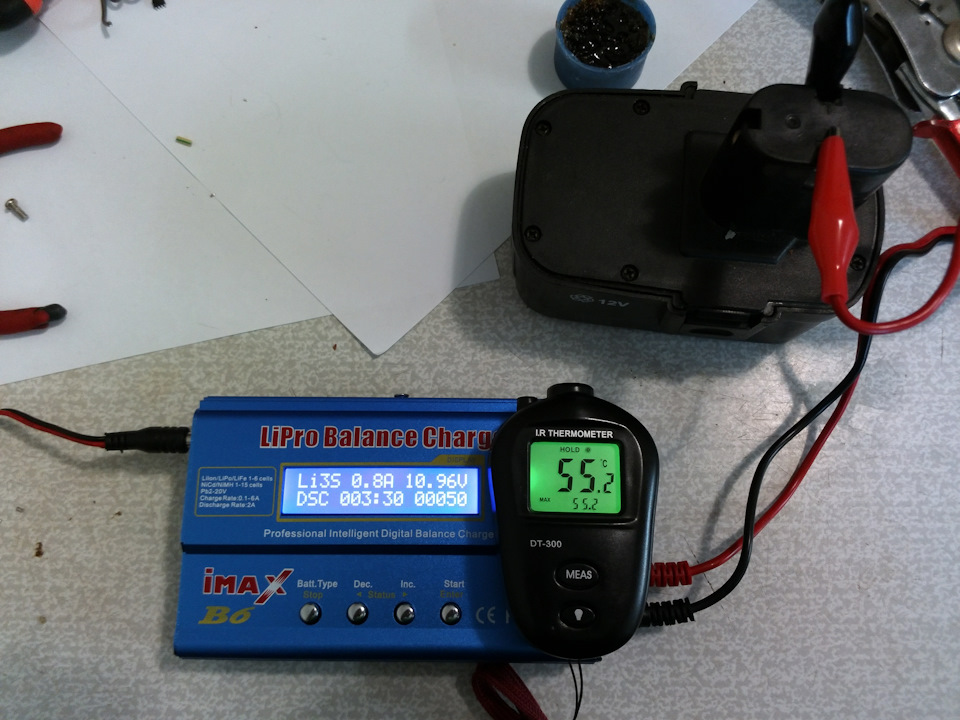

Собираем полностью и смотрим какая температура на максимальной мощности разряда.
Мерил с помощью пирометра.
Как видно при максимально мощности разряда зарядное сильно греется поэтому не желатьльно ставить ток разряда на максимум.
Ну и на этом все. Всем работающих приборов.
Комментарии 10
Привет.Можешь посмотреть маркировку вот этого, сгоревшего?
чудаковатый балансир )) живет сам по себе ) ток разряда максимум 2А, но как и у вас больше 0,8А не ставит. греется при любых токах разряда. Постоянно выскакивает сообщение "Соединение прервано" на ровном месте ) сборку одну разрядишь и больше на заряд не подхватывается ни в одном режиме, только по одной банке. Другая такая же сборка норм работает. Переполюсовку не проверял, но знаю у кого горит, а у кого срабатывает. На каком форуме читал, в нем надо все мосфетные сборки менять.
здравствуйте. не подскажите. купил такой пару лет назад уже и не помню что пытался заряжать положил и забыл. а тут решил зарядить аккум на мотоцикл и вспомнил что он есть поставл на зарядку он начинает заряжать но через несколько секунд пишет разрыв соеденения что делать не знаю
2 ампера практически нет нагрева. При 5 греется дно примерно до 40-50 градусов.
Добрый День! Возможно не по адресу но не подскажите номинал транзистора. Спасибо!
