Использование усилителя для светодиодной ленты. Длиннопост.
Для всех тех, которые ожидали увидеть, но не увидели, потому, что не увидели не только лишь все, мало кто это смог сделать.
Красота в городских условиях
Светильник "по дешману" своими руками
Всем доброго времени суток.
Есть у меня дома рабочее место — стол с офисной перегородкой. Когда-то он выглядел вот так:
Но я уже не живу с человеком, чьи краски и неоновый фламинго висели на перегородке. Остался только рисунок монстеры, поэтому я решил дополнить левую часть каким-нибудь светильником.
Можно было заказать что-то на подобие фламинго, но мне хотелось сделать что-то своими руками и с минимальными затратами.
У меня имелись остатки адресной светодиодной ленты WS2812b, купленной когда-то на Али для того, чтобы сделать подсветку Ambilight на телевизоре Xiaomi, а так же дешевый контроллер для этой ленты.
Изначально, пару месяцев назад, я пустил ленту по периметру перегородки, припаял контроллер и подключил это всё через умную розетку Яндекса, чтобы можно было включить по команде Алисе, а так же сделать сценарий с умной лампочкой Яндекса, вкрученной в торшер на другой стороне комнаты.
Но душа очень хотела заполнить чем-то пустоту со следами от ранее воткнутых канцелярских кнопок.
Тогда я начал шерстить интернет в поисках того, что можно разместить на этом месте с использованием остатков адресной светодиодной ленты.
На thingiverse попался проект лампы из шестиугольников, которая отбрасывает контровой свет позади себя. Было решено использовать его и распечатать на 3D принтере детали, но уменьшив длину грани в 2 раза, чтобы вся конструкция вписалась в назначенное место.
В исходном проекте есть только 3D модели соединителей и уголков, а так же, предполагается использование профиля для светодиодной ленты.
Но чтобы не заморачиваться с отпиливанием всех граней, а так же сделать весь корпус в одном стиле, было принято решение распечатать грани так же на 3D принтере.
Так же в проекте используется Arduino Nano 33 IoT с WiFi модулем. Но я же решил делать по дешману, и к тому же, у меня уже есть подсветка стола от контроллера с алиэкпресс, потому я решил и шестиугольники подключить к этому контроллеру, чтобы режимы подсветки были одинаковыми.
У хорошего товарища @spaceSTI была заказана печать корпуса на 3D принтере: уголки — 14 штук, соединители — 10, ножки — 4, граней — 29.
3D принтер — Creality Ender 3 Pro, печать PETG пластиком. На деталях характерный след от печати, так и не решил, шлифовать, грунтовать и красить весь корпус, или оставить всё как есть. Пока оставил как есть.
Макро фото текстуры деталей:
Далее предстояло самое интересное, медитативное, но в то же время муторное занятие — пайка.
Спасибо @Radiotehnick, за предоставленную паяльную станцию и небольшую помощь. У меня в наличии имеется лишь советский паяльник с жалом размером с мизинец. С ним бы моего терпения надолго не хватило, а так как и паять я особо не мастер, исполнение бы тоже сильно хромало.
29 отрезков ленты, 87 светодиодов, 88 соединительных проводов. На их пайку ушло около 4-5 часов. Опытные пикабутяне напишут, что тут работы на 15 минут, из которых 5 минут нагревается паяльник, но повторюсь, в своей жизни я паял мало, поэтому сначала просто набивал руку.
Когда всё было спаяно и проверено на работоспособность, я склеил корпус, приклеил ножки для крепления, насверлил в перегородке стола отверстий для ножек и проводов, установил всё это на перегородку и припаял параллельно ленте, смонтированной в столе.
Итог получился следующий:
В контроллере есть 358 режимов, но на деле их меньше, просто на каждый режим есть несколько цветов. Можно выбрать, чтобы по очереди менялись все режимы что есть на контроллере, можно добавить некоторые режимы в избранное, чтобы быстро их выбирать или запускать их так же по очереди. Не все режимы, которые смотрятся красиво на шестиугольниках, выглядят красиво на ленте по периметру стола. Но какие-то я всё же отобрал и иногда включаю в основном какой-нибудь один режим и меняю его через некоторое время.
И еще забыл кое что упомянуть. К этому всему нужен хороший блок питания. Один светодиод в максимальной яркости и белом цвете потребляет около 0.3 Вт.
0.3 Вт * 87 светодиодов = 26.1 Вт
Адресная светодиодная лента питается от 5 В, что накладывает некоторые затруднения при выборе блока питания. На такой светильник с небольшим запасом требуется 30-ти ваттный блок питания на 5 В. Временно я использую блок питания от OnePlus 7T на 35W, но на всю мою подсветку стола и шестиугольников этого, как мне кажется, маловато. В скором времени или закажу блок питания по мощнее, или разведу питания шестиугольников и стола на два блока питания от телефонов.
Мне это всё обошлось практически бесплатно, остатки ленты с контроллером давно ждали своего часа, корпус распечатан услугой за услугу, необходимо только докупить или найти где-нибудь мощный блок питания.
Во сколько обойдется такой светильник, если закупить к нему все необходимые комплектующие и собрать?
Адресная светодиодная лента WS2812B 60 светодиодов/метр —
540 рублей за 2 метра
Контроллер для светодиодной ленты —
Печать корпуса на 3D принтере —
Блок питания 5 В 6А —
Итого около 2000 рублей, если заказывать всё с Али.
Надеюсь, вам было интересно. Спасибо за внимание!
Шестиугольники с подсветкой своими руками
Наткнулись с женой на такую картинку в интернете:
Захотели себе такой же декор в спальню, так сказать, для атмосферы) Поиск готовых решений, чтоб купил и повесил, результатов не дал. Решено было делать самому. Накидал макет по-быстрому:
В качестве материала выбрал ПВХ пластик 3 мм. Заказал нарезку на станке, после чего с братом склеили фигуры
Покрасил в матовый чёрный цвет. При покраске по незнанию столкнулся с проблемой такого характера: первый слой покрасил алкидной краской, когда покупал ещё краску для следующих слоёв не обратил внимание, что взял акриловую, которая при нанесении вторым слоем вступила в какую-то реакцию с первым слоем и вся вздулась. Пришлось перекрашивать.
Крепить их надо было на гипсокартонную стену. Встал вопрос с прокладкой проводов, так как стены были уже давно покрашены а каркас и гидроизоляция не позволяли протянуть провода без разборки стен. Так что я решил прорезать в гипсокартоне каналы для проводки, а после их зашпатлевать и покрасить кусок стены в белый, так как в старый цвет попасть было бы сложно.
При покраске стены возникла идея немного добавить деталей для более гармоничной картины

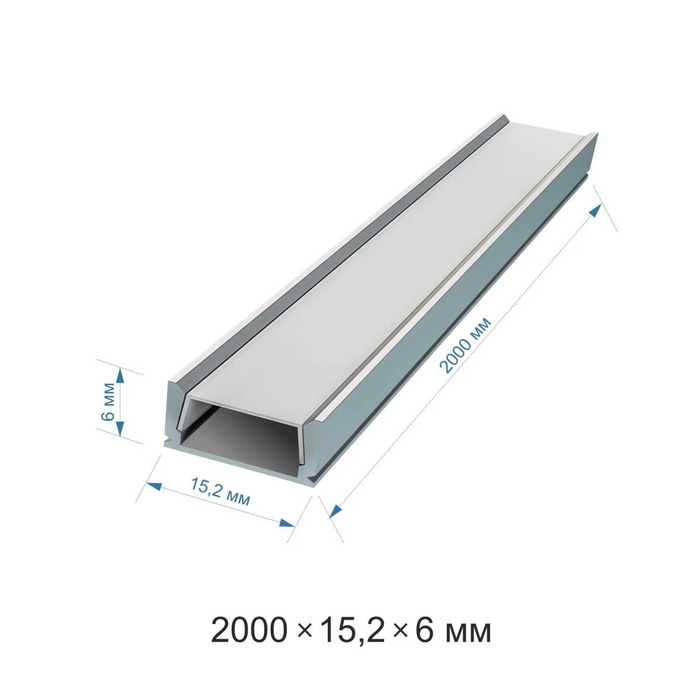

Крепить фигуры решил на такой профиль:
Для подсветки купил 10 метров rgb светодиодной ленты на али с возможностью управления через wifi с телефона. Кабель для соединения ПВС 4х1. Ну в общем, вот что вышло:
Ничего особенного, просто грудные имплантаты. с подсветкой
Красный цвет растений. не очень
Есть у меня такая вот проблема, верхушки растений упорно не хотят окрашиваться, да и в целом красные растения не очень-то и красные, грешу на свет и возможно габариты акваса.
Банка 250л чистыми, высота 60, учитывая грунт и недолив около 50 см. Свет — исключительно сд прожекторы и светильники 6500к, суммарно в ваттах 190, в люменах 60-70 л/л. Свет ступенчатый 10 часов 50в из них 5 часов в середине дня на полную — 190. Удо макро самомес монорастворами, тесты по нитратам и фосфатам 10 к 1 в среднем, микро аквабаланс ежедневно по дозировке для форсированных травников + железо самомес усредненная добавка. Со2 баллон, дроп светлозеленый + глутаровый альдегид 10мл/д. К этому свету заказал еще 2ргб прожектора по 20в, для красного, или красного с добавкой синего цвета, в надежде подправить ситуацию, так же думаю центральный продектор на 100, тот что просто белый 6500к заменить на такой же, но ргб, так же на 100, с теми же примерно люменами. Есть ли у кого-нибудь опыт в подобном?
RGB – усилители
210.00 р.
RGB усилитель mini 144 Вт
699.00 р.
RGB усилитель 12-24В 24А
Где купить?
Купить усилитель RGB для светодиодной ленты всегда можно в нашем интернет — магазине по ценам от производителя, отличного качества.
Для чего он нужен?
Служит для возможности подключения к одному контроллеру RGB большего количества метров светодиодной ленты RGB, чем можно подключить к нему исходя из его технических характеристик. Если у Вас есть контроллер к которому можно подключить максимум 5 метров ленты, а вам необходимо подключить больше, допусти 7 или 10, то тогда он Вам необходим
Классификация
Усилители RGB отличаются друг от друга габаритами и мощностью. Их разделяют на:
72 Вт – возможность подключить дополнительно еще до 5 метров smd5050;
144 Вт – можно подключить уже дополнительно до 10 метров;
Так как свечением все же управляет контроллер, а усилитель всего лишь дублирует этот сигнал и распределяет нагрузку, то управлять им не получится да и в этом нет никакой необходимости.
Преимущества
Возможность увеличить длину в 2 и более раз, без каких либо негативных последствий. Это в свою очередь необходимо, когда делается подсветка потолков или других конструкций.
Недостатки
Нет возможности управлять усилителем RGB, но она и не нужна, других недостатков пока не выявлено.
Применимость
Использование помогает собирать от 15 – 20 метров и больше в одну цепь и производить управление с помощью одного контроллера. Отсюда следует что его применяют везде где длина достигает более 10 м, а именно:
Подсветка фасадов зданий, сооружений;
Подсветка больших вывесок;
Декоративная подсветка мебели (если длина более 10-15 метров);
При выборе контроллера обратите ваше внимание на необходимость покупки усилителя RGB – это так же снимет лишнюю нагрузку и обеспечит долгую работу
Как выполнить монтаж?
Схема подключения или как выполнить подключение, рассмотри ниже:
2 Podkl RGB lentyusilitel posled
Как видно из схемы на усилитель RGB дополнительно от блока питания подается питание (подключение параллельно или используется дополнительный блок питания) и конец ленты, противоположенный от контроллера должен подключаться к нему, а с другой стороны к усилителю подключается второй конец ленты.
Имеются надписи OUTIN – для подключения светодиодной ленты идущей от контроллера и OUTPUT – для подключения второго отрезка.
При увеличении длины, когда нужно связать 3 или 4 отрезка будет выглядеть также, будет увеличиваться число усилителей RGB.
Вывод
Он не заменим, когда требуется соединить светодиодную ленту в единую цепь, длина которой будет более 10 метров. Цена на него зависит от его мощности.
Купить усилитель RGB можно у нас по оптовым ценам, наши специалисты помогут с выбором, и смогут просчитать все необходимые комплектующие.
Расчет, выбор и схема подключения контроллера для RGB-ленты
RGB-ленты предназначены для создания регулируемой подсветки. С помощью контроллера вы можете задавать оттенок, яркость свечения светодиодной ленты или выбирать программу динамической смены цветов. Давайте поговорим о том, как подобрать RGB-контроллер и как его подключить.
Виды RGB-контроллеров
Многоцветные светодиодные ленты состоят из светодиодов типа SMD 5050 в корпусе которых расположено три кристалла, каждый из которых светится определенным цветом:
В результате каждый светодиод может излучать почти неограниченное число оттенков.
Бывают RGB-ленты, которые состоят из одноцветных светодиодов других типов, например, SMD 3528 или других. В них каждый светодиод светит одним цветом. Их использование и контроллеры для них ничем в сущности не отличается от предыдущего вида.
Подключение питания осуществляется по 4 проводам (3 цвета и общий плюс). Можно подключать каждый из цветов напрямую (к R, G или B обычно подключается минусовой провод от источника питания), если вам не нужна регулировка и динамическая подсветка.
А вот с RGBW и RGBWW нужно быть внимательнее при выборе контроллеров, усилителей и коннекторов для подключения. Здесь кроме трёх цветов по отдельной линии питаются светодиоды белого свечения.
Отличия RGBW от RGBWW состоит в том, что в первом случае нам доступен один светодиод тёплого, нейтрального или холодного свечения, а во втором два светодиода – один «тёплый» и один «холодный». Поэтому управление осуществляется уже не по 4, а по 5 или 6 проводам. Более подробно о цветных светодиодах читайте здесь: Устройство и принцип работы RGB-светодиодов
ВСЕ РАСЧЕТЫ, РЕКОМЕНДАЦИИ И СХЕМЫ ПОДКЛЮЧЕНИЯ АНАЛОГИЧНЫЙ, КАК ДЛЯ RGB, ТАК И ДЛЯ RGBW, RGBWW-КОНТРОЛЛЕРОВ! ОТЛИЧИЯ ЗАКЛЮЧАЮТСЯ ЛИШЬ В КОЛИЧЕСТВЕ ПРОВОДОВ ДЛЯ ПОДКЛЮЧЕНИЯ!
Расчёт схемы питания
Прежде чем выбирать контроллер следует определиться с тем как вы будете питать светодиодную ленту. Подробно о видах блоков питания и схемах подключения мы писали в статье Как рассчитать и выбрать блок питания для светодиодной ленты
Если говорить кратко, то блок питания выбирают с запасом в 20-40% по току или мощности. Допустим вы купили 5-ти метровую бухту 12 вольтовой светодиодной ленты SMD 5050 60 шт/м. Она потребляет 14.4 ватта на метр погонный.
Общее потребление мощности будет:
Это потребление всей ленты при включенных на полную мощность всех цветах. Канала у нас три – красный, зелёный и синий, значит каждый канал потребляет по:
Что по току равняется:
Для чего нужно знать потребление каждого канала? Это нужно для подбора контроллера. Дело в том, что на контроллерах производитель иногда указывает общую мощность или силу тока, а иногда мощность или ток на канал. Чтобы не запутаться обращайте внимание на надписи типа:
2A per channel или 2A/ch или 3*2А
Это значит, что каждый к контроллеру можно подключить светодиодную ленту ток потребления которой не превышает 2 ампер на канал.
Ток контроллера также должен быть не меньше, чем потребляемый лентой ток, а лучше с запасом, как и для блоков питания.
При этом на рынке нашли широкое распространение комплекты RGB-лент с блоком питания и контроллером. Они удобны в использовании.
Виды контроллеров
Большая часть контроллеров для светодиодных лент подобна друг другу по функциям. Какими они бывают?
В первую очередь они могут отличаться по способу дистанционного управления:
Пульт с ИК-светодиодом;
Первый самый дешевый и распространенный вариант – это пульты дистанционного управления с инфракрасным светодиодом. Их особенностью является то, что при управлении вы должны направлять пульт в сторону приёмника, как на бытовой технике (телевизорах и т.д.). Что в некоторых случаях вызывает затруднения как с правильной установкой контроллера с приёмником, так и при эксплуатации в целом. Отличить такие контроллеры можно по приёмнику на тонком провод е .
Радиопульты в свою очередь не страдают этой проблемой – им неважно направление сигнала. Передача данных осуществляется по радиоканалам. Частота которых зависит от конкретного изделия, к слову встречаются RGB-контроллеры, которые работают по Wi-Fi и управляются через приложение на смартфоне. У радиоконтроллеров обычно в маркировке это указывается фразой типа «RF-controller» или «wireless».
Типовые функции у каждого контроллера приблизительно одинаковы:
Установка режима динамической смены цветов (мерцание, плавные переходы и другие виды т.н. «чейзинга»).
Установка статичного (неизменяющегося цвета) или т.н. «фиксинг» режим.
При покупке обращайте внимание и на класс пылевлагозащиты контроллера. Он должен соответствовать месту установки, для сухих помещений – любой, даже IP20, для улицы — IP65 и выше! «Уличные» контроллеры обычно выполняются в металлическом корпусе, части которого крепятся винтами с уплотняющими резинками на прилегающих поверхностях и местах вывода проводов.
Схемы подключения
Теперь поговорим о том, как подключить RGB-ленту к контроллеру.
Простейший вариант – подключение отрезка длиной до 5 метров к одному контроллеру подходящей мощности.
ДЛЯ МНОГОЦВЕТНЫХ ЛЕНТ НУЖНО ПРИДЕРЖИВАТЬСЯ ТОГО ЖЕ ПРАВИЛА, ЧТО И ДЛЯ ОДНОЦВЕТНЫХ – ДЛИНА ОДНОЙ ЛИНИИ НЕ ДОЛЖНА ПРЕВЫШАТЬ 5 МЕТРОВ, КАЖДЫЕ ПОСЛЕДУЮЩИЕ 5 МЕТРОВЫЕ ОТРЕЗКИ ИЛИ СБОРКИ ПОДКЛЮЧАЮТСЯ НАПРЯМУЮ ОТ КОНТРОЛЛЕРОВ, БЛОКОВ ПИТАНИЯ ИЛИ УСИЛИТЕЛЕЙ!
Если общая длина ленты более пяти метров, то нужно либо каждый отрезок подключать по приведенной выше схеме, либо каждый отрезок напрямую к контроллеру как показано ниже.
Если мощности контролера не хватает для всех отрезков ленты, а более мощного не получается найти в продаже, то у вас есть два варианта:
Каждый из отрезков подключать по первой схеме или от одного блока питании подключать несколько контроллеров. Вариант достаточно прост, но у него есть большой недостаток – каждый участок подсветки будет управляться отдельным пультом и изменение цвета, и динамические режимы не будут синхронизированными, что вряд ли вам понравится при организации подсветки потолка и других элементов интерьера комнаты.
Чтобы вся подсветка регулировалась синхронно используют RGB-усилители. Это такое устройство, у которого есть вход для подачи RGB-сигнала с задающего контроллера (на рис. ниже пунктирной линией) или с конца одного из отрезков ленты.
Вход РГБ-усилителя потребляет маленький ток. Кроме сигнала от задающего контроллера, к усилителю подключают питание от блока питания после чего уже запитывают от усилителя новые отрезки РГБ-лент. Схему такого решения вы видите на рисунке ниже.
Это три базовых схемы подключения RGB-светодиодных лент. Они достаточно просты, но у начинающих может возникнуть проблема с подключением усилителя, поэтому внимательно читайте что написано на его корпусе, на лицевой панели обычно приводится назначение клемм.
