Что нового в SOLIDWORKS 2020
Более чем шести миллионам пользователей по всему миру SOLIDWORKS позволяет ускорить и усовершенствовать процесс разработки изделий – начиная со стадии концептуального дизайна до изготовления конечной продукции – и сгенерировать добавленную стоимость для их бизнеса. Рассмотрим подробнее SOLIDWORKS 2020 — новейшую версию пакета приложений для 3D-дизайна и проектирования, разработанную научно-исследовательским подразделением Dassault Systèmes на основе комментариев и идей об усовершенствовании, собранных у сообщества SOLIDWORKS по всему миру.
Итак, SOLIDWORKS 2020 помогает оптимизировать процесс разработки и производства промышленных изделий на всех стадиях. В новой версии улучшения сосредоточились в основном в трех областях:
Повышение производительности. Усовершенствованные функции редактирования чертежей, работы со сборками, выполнения инженерных расчетов — все они значительно ускоряют проектирование и анализ изделий любой сложности.
Оптимизация процессов. Благодаря расширенным возможностям проектирования, расчетов, управления инженерными данными и подготовки производства сокращается цикл разработки, повышается качество продукции и снижается ее себестоимость.
Согласованная работа в облаке. К SOLIDWORKS 2020 можно без труда подключать приложения, работающие на платформе 3DEXPERIENCE. Это дает возможность контролировать многие аспекты разработки изделий, подготовки производства и поставки продукции, причем в любой момент времени.
SOLIDWORKS 2020
Ускорение работы с чертежами больших сборок. В новом режиме оформления чертежи открываются за секунды (раньше на это уходило несколько минут). Вы можете редактировать существующие обозначения и примечания, проставлять размеры, наносить обозначения отклонения формы, добавлять технические требования, создавать новые листы и многое другое. Этот режим особенно удобен для внесения небольших изменений (например, изменение допуска размеров), для вывода чертежей на печать, а также для рассмотрения и проверки проектов. Панорамирование и зумирование при включенном аппаратном ускорении происходят плавно.
Проектирование сборок. В SOLIDWORKS 2020 расширено применение «конвертов» при совместной работе группы проектировщиков. Содержимое «конвертов» не ограничивается единственной сборкой: вы можете выбрать нужные компоненты на верхнем уровне сборки. В режиме большой сборки доступны команды, позволяющие копировать, вставлять, скрывать, отображать компоненты на экране и др.
Гибкие компоненты. Одну и ту же деталь внутри сборки можно отображать по-разному: пружина, например, может находиться как в сжатом, так и в свободном состоянии. Несколько состояний поддерживается также для шарниров, гофрированных трубок и т.п. Гибкие компоненты избавляют от необходимости создавать отдельные файлы деталей или уникальные конфигурации, помогают оптимизировать управление данными и повышают эффективность.
Ускорение построения эскизов. С помощью силуэтных объектов вы можете создавать эскизы, проецируя контуры детали на плоскость, своего рода — тень объекта. Возможно построение сегментов эскиза с поддержкой непрерывности G3. Улучшения коснулись и такой функции, как «повторить отмененное действие»: теперь вы не потеряете результаты работы, даже если в результате серии отмен вы случайно покинете среду построения эскизов.
Расширение возможностей 3D-печати. Первый шаг к успешной 3D-печати — это проверка, не выходит ли деталь или сборка за пределы рабочей области принтера. Для этого в SOLIDWORKS 2020 используется обширная библиотека 3D-принтеров с характеристиками каждого устройства. Предварительный экспорт в ячеистый формат (STL и др.) больше не нужен: срезы формируются сразу на основе точной 3D-геометрии и могут быть сохранены в 3MF — открытом основанном на XML формате, который специально предназначен для аддитивного производства и хранит не только 3D-геометрию, но и данные о материалах, цветах, текстурах и многом другом. Если на предприятии нет возможности для 3D-печати своими силами, вы можете заказать ее на площадке 3DEXPERIENCE Marketplace, выбрав исполнителя из сотен высококвалифицированных поставщиков услуг.
Технология 3D Interconnect для расширенного обмена данными. Теперь вы можете прямо из Проводника Windows перетаскивать в сборки CAD-файлы, экспортированные из других систем, — точно так же, как любые другие компоненты SOLIDWORKS. В SOLIDWORKS 2020 добавлена поддержка новых форматов: 3D DWG, DXF и IFC. Преобразования файлов для них не требуется.
Гибкая работа с поверхностями. Работа с импортированными поверхностями и создание эквидистантных поверхностей всегда были сильными сторонами SOLIDWORKS. Однако встречались ситуации, когда результат смещения отличался от ожидаемого. Сейчас SOLIDWORKS 2020 выделяет поверхности, которые не удается сместить, и вы можете либо изменить параметры смещения, либо совсем удалить такие поверхности.
Непосредственное редактирование сеток. Функционал редактирования триангуляционных моделей в SOLIDWORKS 2020 продолжил расширяться. В STL-файлах на кромки можно добавлять скругления, применяя те же методы, что и для твердотельных файлов SOLIDWORKS. Скругления могут преобразовываться в фаски, и наоборот. Разрывы в сетках STL заполняются с помощью контекстного меню.
Взаимодействие в облаке при подготовке производства. В SOLIDWORKS 2020 налажен удобный обмен данными с другими необходимыми инструментами через облачную платформу 3DEXPERIENCE. Инженеры взаимодействуют в реальном времени, где бы они ни находились и независимо от применяемых устройств. Среди возможностей, обеспечиваемых с помощью облака, можно отметить управление проектами, совместная работа над эскизами, разделение модели между исполнителями, а также управление жизненным циклом изделия.
Упорядочение 3D-примечаний по типам. Инженерам постоянно приходится заниматься поиском нужных элементов оформления деталей или узлов. Например, нужно быстро найти знак базовой поверхности для линейного размера или обозначения шероховатости, допусков формы и расположения. SOLIDWORKS 2020 обеспечил такую возможность. Развернув папку в дереве элементов, можно упорядочить в модели все размеры, базы, допуски и другие элементы оформления.
Упорядочение 3D-примечаний по видам. Примечания и условные обозначения можно сортировать по видам (спереди, сверху и т.п.). Это устраняет необходимость включения всех видов примечаний для поиска нужного элемента. Вся необходимая информация отображается в дереве, где есть возможность поиска по ключевым словам.
Показ и скрытие каждого отдельного примечания. Для того чтобы инженерам не приходилось постоянно включать и скрывать виды примечаний полностью (а также создавать свой вид для каждого отдельного примечания), в SOLIDWORKS 2020 добавлена возможность управлять видимостью условных обозначений в модели через контекстное меню.
Поясним теперь, какое место 3D-примечания занимают в схеме MBD (определение на основе модели). Кратко его можно выразить тремя ключевыми словами (тремя «И» в данном случае): интеграция, интуитивность, интеллектуальность. Интеграция заключается в ассоциативности примечаний с остальной моделью. Под интуитивностью понимают работу с примечаниями в 3D — мире, аналогичном нашему реальному, а также возможность ознакомления с ними на любых современных устройствах. И, наконец, благодаря интеллектуальности информация из 3D-примечаний без труда воспринимается станками и другими устройствами обработки изделий.
SOLIDWORKS CAM 2020
SOLIDWORKS CAM 2020 — важный компонент нашего решения, предназначенного для подготовки производства. Это полнофункциональная CAM-система, обеспечивающая 2,5-осевую обработку.
Контрольно-измерительные процедуры. Поддерживаются во многих современных станках с целью сделать обработку более быстрой, удобной и безошибочной. При изготовлении нескольких однотипных деталей станок автоматически находит нулевую точку и устанавливается в нее независимо от того, кто из операторов управляет его работой. Функция, позволяющая выйти на новый уровень скорости и эффективности, доступна только в SOLIDWORKS CAM Professional.
Создание выступов для резки. Функция автоматически создает выступы или микросоединения, основываясь на профиле детали, и параметрически обновляет их при каких-либо изменениях. Это помогает избегать производственного брака, поломок инструмента и оборудования, а значит — в определенной мере страхует от непредвиденных затрат и срыва сроков.
Пользовательские настройки. Мы привыкли, что многие вещи можно настраивать под свои предпочтения, например, мелодии на смартфонах, экранные заставки или оповещения. SOLIDWORKS CAM учитывает эту тенденцию, поддерживая персонализированную базу данных, в которую заносятся пользовательские форматы и правила. Следует помнить, что во время выполнения процедур, связанных с настройками, приложение SOLIDWORKS CAD должно быть закрыто.
Коническая резьба инструментом с несколькими режущими лезвиями. В новой версии в библиотеку добавлен инструмент, поддерживающий согласование угла резьбы в конических отверстиях.
Универсальный генератор постпроцессинга (UPG). Новая версия бесплатного генератора UPG поддерживает новейшие возможности SOLIDWORKS CAM.
SOLIDWORKS Simulation 2020
Повышенная скорость и точность расчетов. Благодаря объединению линейных и квадратичных элементов в одной задаче возросла скорость и точность работы SOLIDWORKS Simulation. В резьбовых и штырьковых соединениях учитывается деформация граней. После выполнения термического анализа модели с балками можно импортировать температуры в прочностные расчеты.
Все, кто следит за новостями рынка САПР, знают, что компания Dassault Systèmes провела
16 октября интерактивное мероприятие SOLIDWORKS SUMMIT, на котором представила обновленную систему проектирования SOLIDWORKS 2020.
Предлагаем вашему вниманию запись выступления Андрея Виноградова, технического менеджера SOLIDWORKS, Dassault Systèmes в России и СНГ, который дал подробный обзор ключевых обновлений и технических преимуществ программного пакета SOLIDWORKS 2020.
Подписывайтесь на новости Dassault Systèmes и всегда будьте в курсе инноваций и современных технологий.
SolidWorks — стандарт трехмерного проектирования
Вот уже восемь лет на мировом рынке САПР присутствует система SolidWorks. Тогда, в далеком 1995 году, никто и предположить не мог, какой отклик найдет SolidWorks в сердцах конструкторов и дизайнеров, сколько успешных проектов будет выполнено с ее помощью и реализовано в производстве. Оглядываясь на прошедшие годы, можно смело утверждать, что концептуальные идеи, положенные разработчиками в основу SolidWorks 95 (так называлась первая версия системы), были настолько гармонично развиты в последующих десяти релизах, что в настоящий момент SolidWorks действительно стала стандартом трехмерного проектирования — как в России, так и во всем мире.
Возможно, у вас возник резонный вопрос: если система SolidWorks столь популярна, о ней наверняка все давно уже рассказано и написано — стоит ли вообще читать эту статью? Решайте сами: в ней мы постараемся пролить свет как на некоторые интересные исторические факты становления SolidWorks, так и на современное положение, которое эта система занимает на мировом рынке САПР. Не обойдется и без описания наиболее интересных и поэтому значимых для нас технических новаций, на которых, собственно, и построена SolidWorks.
История SolidWorks
Несомненно, исторические корни, да и, собственно, динамика развития любой САПР во многом определяют ее место среди себе подобных, что, в свою очередь, отражается на дальнейшем успехе (или неуспехе) этой системы на рынке. Зная историю развития SolidWorks, можно смело утверждать, что эта система с самых первых дней заняла прочное место на рынке САПР среди так называемых систем среднего уровня, а впоследствии, набрав должную функциональность, внесла смятение в ряды своих более тяжелых «собратьев».
SolidWorks — разработка корпорации SolidWorks Corp (США), в настоящее время являющейся независимым подразделением транснациональной корпорации Dassault Systemes (Франция). История корпорации SolidWorks такова. Она была основана в 1993 году в США в штате Массачусетс, где и поныне располагается ее штаб-квартира. Основу коллектива SolidWorks Corp составили специалисты в области трехмерного параметрического моделирования, имевшие на тот момент уже большой практический опыт работы в других компаниях этого профиля, а также в машиностроении.
При составлении технического задания на разработку программы авторы SolidWorks постарались заложить в ее концепцию все передовые на тот момент идеи, большинство из которых еще не было реализовано ни в одной из существовавших тогда САПР. Собственно, бурное развитие персональных компьютеров в начале 90-х годов стало необходимым и достаточным условием для появления нового поколения САПР для ПК, что во многом определило перспективы дальнейшего развития этих систем. Если до середины 90-х годов системы 3D-моделирования были дорогим удовольствием, поскольку функционировали исключительно на рабочих станциях в среде UNIX, то с появлением сравнительно недорогих и в то же время высокопроизводительных процессоров Intel Pentium и AMD данная проблема была снята. Это обусловило массовый спрос на САПР нового поколения, в частности — на SolidWorks.
Весной 1993 года под поручительство ведущих промышленных предприятий и влиятельных лиц США был взят банковский кредит и начата разработка первой версии SolidWorks. Риск неудачи был велик, но полтора года кропотливой работы увенчались тем, что 25 декабря 1995 года, когда в Европе и США отмечали Рождество, увидела свет первая версия системы SolidWorks, которая была названа по номеру текущего года — SolidWorks 95. Отличительные особенности SolidWorks 95 — адаптивная связь между деталями, сборками и чертежами, а также 100-процентная параметризация. Эта версия сразу же получила несколько престижных наград за новаторство в области САПР-технологий (рис. 1). К слову сказать, именно в этой версии впервые появилось дерево конструирования FeatureManager, отображающее иерархию модели и дающее возможность редактировать как отдельные геометрические примитивы, так и перемещение во времени по структуре модели. Это сейчас подобное графическое представление модели стало своеобразным стандартом и используется во всех без исключения системах 3D-моделирования — тогда же это был прорыв в будущее, и сделали его скромные авторы SolidWorks 95.
Но это было только начало. Двухполюсный мир так называемых систем нижнего и верхнего уровней замер в ожидании принципиально нового класса САПР. Через полгода после появления SolidWorks 95, а именно 23 июня 1996 года, вышла ее очередная версия — SolidWorks 96, которая была признана лучшей САПР 1996 года на выставке AUTOFACT’96. Эта версия сразу же возглавила список Windows-подобных систем 3D-моделирования, которые одна за другой, как грибы после дождя, стали появляться в то время на еще не сформировавшемся окончательно рынке САПР среднего уровня.
1 января 1997 года вышла в свет SolidWorks 97 — новый шедевр SolidWorks Corp. Эта версия SolidWorks впервые нашла применение в отечественной промышленности. Начиная с 1997 года уже можно говорить о появлении принципиально нового класса программных продуктов — САПР среднего уровня (рис. 2). SolidWorks переняла у легких систем открытость интерфейса и доступную цену, а у тяжелых — великолепные возможности 3D-моделирования (к слову сказать, SolidWorks построена на геометрическом ядре Parasolid, то есть на том же ядре, что и Unigraphics).
3 августа 1997 года появилась SolidWorks 97 Plus. В это же время длившиеся с начала года переговоры между руководством SolidWorks Corp и Dassault Systemes завершились подписанием соглашения о переходе права собственности на SolidWorks к Dassault Systemes. Несмотря на пессимистичные прогнозы скептиков о том, что CATIA удушит SolidWorks, этого не произошло, напротив — SolidWorks вышла на новый уровень развития: разработчики повернулись лицом к европейскому рынку и, что особенно приятно, — к России. 24 марта 1998 года вышла SolidWorks 98 на русском языке! Русифицирован был не только пользовательский интерфейс (меню, окна, справка), но и техническая документация. Таким образом, SolidWorks является первой и до сих пор единственной зарубежной САПР, переведенной на русский язык собственными силами разработчика.
Тенденции роста интереса к SolidWorks в России привели к тому, что, несмотря на тяжелый августовский кризис, в начале октября 1998 года открылся офис компании SolidWorks-Russia. 20 октября того же года вышла в свет SolidWorks 98 Plus — очередная версия уже полюбившейся пользователям системы. Эта версия SolidWorks, наряду с импортными стандартами, поддерживает ЕСКД как самостоятельный чертежный стандарт! Подобная функциональность до сих пор не реализована ни в одной другой импортной CAD-системе.
В течение последующих четырех лет вышли версии SolidWorks 99, 2000, 2001, 2001 Plus и, наконец, в конце прошлого года — SolidWorks 2003. Характерной особенностью каждой новой версии SolidWorks по-прежнему остается одновременный выпуск программы по всему миру сразу на более чем десяти языках (в том числе и на русском). Функциональные возможности SolidWorks крепнут с каждой новой версией: твердотельное и поверхностное моделирование, возможность обмена геометрическими моделями с любыми существующими на рынке системами, работа с большими сборками и многое другое.
Такова история развития SolidWorks. Но до конца она еще не дописана: в этом году нас ожидает очередная версия, с которой, надеемся, будет еще проще и интереснее работать по ряду нижеизложенных причин.
SolidWorks — это система комплексной автоматизации проектирования и подготовки производства
Анализируя мировые тенденции развития САПР и проводя аналогии с серединой 90-х годов (см. предыдущую главу), когда CAD-системы среднего уровня одержали уверенную победу над 2D-системами, можно сделать вывод, что сейчас наблюдается очередной качественный переход в развитии 3D-моделирования — в сторону единых интегрированных решений. Появилась новая градация в позиционировании САПР на рынке — комплексные системы. Безусловно, ярчайшим представителем этого направления является SolidWorks 2003, степень интеграции и функциональные возможности которой уже давно ни у кого не вызывают сомнений. В настоящий момент структуру пакета SolidWorks можно представить следующим образом:
- базовое решение, куда входят возможности 3D-моделирования деталей и сборок, экспресс-анализ прочности и кинематики, оформление чертежей, импорт/экспорт геометрии из других систем, API-интерфейс;
- помимо базового решения разработано более 300 специализированных модулей, решающих различные прикладные задачи, такие как управление данными, технологическая подготовка производства и т.д. (рис. 3 и 4).
Базовое решение SolidWorks — это система гибридного параметрического моделирования, которая предназначена для проектирования деталей и сборок в трехмерном пространстве с возможностью проведения различных видов экспресс-анализа, а также оформления конструкторской документации в соответствии с требованиями ЕСКД. Отличительными особенностями SolidWorks являются:
- твердотельное и поверхностное параметрическое моделирование;
- полная ассоциативность между деталями, сборками и чертежами (рис. 5);
- богатый интерфейс импорта/экспорта геометрии;
- экспресс-анализ прочности деталей и кинематики механизмов;
- специальные средства по работе с большими сборками;
- простота в освоении и высокая функциональность;
- гибкость и масштабируемость;
- 100-процентное соблюдение требований ЕСКД при оформлении чертежей;
- русскоязычный интерфейс и документация.
Проектирование деталей, сборок и оформление чертежей
В SolidWorks можно одинаково удачно работать как с твердыми телами, так и с поверхностями. Как правило, деталь представляет собой твердое тело, поверхность либо сочетание твердого тела и набора поверхностей. Процесс построения 3D-модели основывается на создании элементарных геометрических примитивов и выполнении различных операций между ними. Подобно конструктору LEGO модель набирается из стандартных элементов (блоков) и может быть отредактирована путем либо добавления (удаления) этих элементов, либо изменения характерных параметров блоков.
3D-модель содержит наиболее полное описание физических свойств объекта (объем, масса, моменты инерции) и дает проектанту возможность работы в виртуальном 3D-пространстве, что позволяет на самом высоком уровне приблизить компьютерную модель к облику будущего изделия, исключая этап макетирования.
В течение последних нескольких лет разработчики SolidWorks уделяют пристальное внимание работе с большими сборками, количество компонентов которых может составлять десятки и сотни тысяч единиц. Безусловно, для работы с такими комплексными моделями требуется использовать специальные методики управления отдельными деталями и узлами сборки, рационально распоряжаться ресурсами процессора и оперативной памяти.
Для этого в SolidWorks существует специальный режим, который так и называется «Режим работы с большими сборками». Он позволяет оптимально распределить программные и аппаратные ресурсы, экономя, таким образом, время загрузки и перестроения сборки. Лучшим доказательством работоспособности «Режима работы с большими сборками» являются работы наших заказчиков, которые в течение последних двух лет создают крупные проекты, состоящие из 10-60 тыс. компонентов (рис. 6). С этими работами можно ознакомиться на сайте компании SolidWorks-Russia www.solidworks.ru.
Экспресс-анализ
В базовую конфигурацию SolidWorks входит модуль экспресс-анализа прочности — COSMOSXpress, являющийся «облегченной» версией пакета COSMOS/Works и предназначенный в первую очередь для инженеров-проектировщиков, не обладающих глубокими познаниями в теории конечно-элементного анализа. Тем не менее COSMOSXpress позволяет проектировщику определить, где расположены концентраторы напряжений, оценить «перетяжеленные» элементы конструкции, из которых может быть удален избыточный материал с целью снижения веса и соответственно стоимости будущего изделия (рис. 7).
COSMOSXpress выполнен в виде программы-помощника, подсказывающей пользователю последовательность действий, необходимых для подготовки расчетной модели и проведения анализа. Пользовательский интерфейс COSMOSXpress, как и SolidWorks, выполнен на русском языке, что по-своему уникально, поскольку этого нет ни в одной импортной системе конечно-элементного анализа.
Трансляция данных
На современном этапе экономические потери при обмене CAD-моделями очень существенны, именно поэтому в базовое решение SolidWorks включены все необходимые трансляторы, обеспечивающие корректную передачу данных как в нейтральных, так и в «родных» форматах большинства имеющихся сейчас на рынке САПР (рис. 8 и 9).
В 2000 году пакет SolidWorks был сертифицирован по стандарту STEP AP 203 (ISO/IEC 10303 Standard for the Exchange of Product Model Data) компанией U.S. Product Data Association (US PRO, США). Полноценно поддерживая стандарт STEP, SolidWorks гарантирует надежный обмен данными с различными конструкторско-технологическими системами. Используя сертифицированное программное обеспечение, предприятие получает дополнительные гарантии качества выпускаемой продукции, а также перспективы в получении зарубежных заказов.
Оформление чертежей
Процесс конструирования в SolidWorks не заканчивается на разработке объемных деталей и сборок. Программа позволяет автоматически создавать чертежи по заданной 3D-модели, исключая ошибки проектанта, неизбежно возникающие при начертании проекций изделия вручную. SolidWorks поддерживает чертежные стандарты GOST, ANSI, ISO, DIN, JIS, GB и BSI. Чертежи SolidWorks обладают двунаправленной ассоциативностью с 3D-моделями, благодаря чему размеры модели всегда соответствуют размерам на чертеже.
В SolidWorks имеется бесплатный модуль — eDrawings, с помощью которого можно создавать, просматривать и выводить на печать электронные чертежи SolidWorks и AutoCAD. Благодаря встроенной программе просмотра чертежи eDrawings можно сразу же открыть для просмотра без использования каких-либо заранее установленных на компьютере CAD-систем или других средств просмотра. Очень удобным и наглядным средством, позволяющим понять конструкцию изделия, изображенного на чертеже, является возможность анимировать чертеж и посмотреть, как соотносятся между собой чертежные виды.
Интерфейс прикладного программирования
В состав базового решения SolidWorks входит специальный интерфейс для разработки пользовательских подпрограмм — SolidWorks API (Application Programming Interface). API-интерфейс содержит сотни функций, которые можно вызывать из программ Microsoft Visual C++, Visual Basic, VBA (Excel, Word и т.д.) или файлов-макросов SolidWorks. Эти функции предоставляют программисту прямой доступ к функциональным возможностям САПР SolidWorks и позволяют автоматизировать и таким образом идеально настроить систему на решение специфичных задач конкретного предприятия. В отличие от ряда конкурирующих систем, API-интерфейс входит в базовую функциональность SolidWorks и поставляется бесплатно.
Техническое сопровождение
Очень важным моментом в приобретении программных решений SolidWorks является подписка на техническое сопровождение (Subscription Service). Приобретая систему SolidWorks, далеко не все заказчики задумываются о том, что функциональность программы не ограничивается набором команд или кнопок, входящих в базовую поставку. Любая САПР имеет собственный жизненный цикл, постоянно развивается и предоставляет своим пользователям все новые и новые функциональные возможности. Каждый год корпорация SolidWorks выпускает одну-две новые версии своей программы, а также не менее десяти обновлений, добавляющих в SolidWorks принципиально новую функциональность.
Оплачивая техническое сопровождение программы, вы получаете не только возможность поддерживать вашу лицензию SolidWorks в «боевой» форме, но и неограниченный доступ к базе знаний SolidWorks, накопленной мировым сообществом пользователей за годы существования данного продукта. А это не менее 50% дополнительной функциональности системы, описанной в полезных и зачастую нетривиальных ответах на, казалось бы, неразрешимые вопросы. Поэтому вывод очевиден: сопровождение необходимо как начинающим, так и опытным пользователям.
Заключение
В этой статье мы постарались осветить наиболее интересные и важные вопросы, связанные с историей развития SolidWorks, ее местом на мировом рынке САПР и техническими особенностями системы. К сожалению, невозможно объять необъятное, точно так же, как нельзя в рамках одной статьи рассказать обо всех достоинствах SolidWorks.
Подводя итоги, следует отметить, что за прошедшие семь лет SolidWorks стала настолько популярной в мировом инженерном сообществе, что ее по праву можно назвать народной системой. С 1995-го по 2003 год она была внедрена более чем на 30 тыс. промышленных предприятий; свыше 4 тыс. высших учебных заведений по всему миру используют SolidWorks для подготовки студентов. Начиная с декабря 1995 года, когда увидела свет первая версия, системой SolidWorks оснащено уже более 200 тыс. инженерных рабочих мест, что говорит само за себя.
SolidWorks является на данный момент бесспорным лидером среди пакетов 3D-моделирования как в России, так и за рубежом. Такие качества, как интуитивно понятный интерфейс, русификация и поддержка ЕСКД, предопределяют успех внедрения SolidWorks на предприятиях отечественной промышленности. Именно поэтому, выбирая SolidWorks в качестве базовой САПР, предприятие не только получает хороший, качественный и функциональный набор программ, но и ориентируется на самые передовые технологии, ставшие стандартом де-факто для автоматизированного проектирования во всем мире. Присоединяйтесь к сообществу пользователей SolidWorks!
Как работать в SOLIDWORKS
Начало работы с SolidWorks для начинающих является первым шагом на пути к повышению квалификации проектировщика в области машиностроения. Азы работы в SolidWorks, как правило, несут в себе навыки умения с нуля создать модель / 3D-деталь и навыки переноса ее на чертеж.
В следствии уже практических навыков пользователь сразу же осваивает ознакомление с интерфейсом и месторасположением необходимых ему основных инструментов. В этом уроке постараемся ознакомиться с азами работы на практическом простом примере.
Но перед этим, посмотрите важное видео о чем стоит помнить перед началом моделирования.
Шаг 1: Создание 3D-модели
Итак, запускаем Солидворкс и начнем создание нового документа в программе. В САПР для начала создания чертежа (или даже сборки) как правило что нужно в первую очередь? Правильно, 3D-деталь. Поэтому нажимаем Файл > Новый > Деталь.
Создадим вот такую простую деталь. Ее можно создать несколькими способами, воспользуемся одним из их.
Создание любой детали начинается с эскиза. Но для того, чтобы начать строить эскиз (мы сделали целую статью на эту тему), необходимо выбрать плоскость, в которой он будет чертиться. Выберем плоскость Спереди и во вкладке Эскиз нажмем на Эскиз.
Итак, мы перешли в режим построения эскиза.
Построим осевую линию вдоль вектора Y от начала центра координат. Раскрываем инструмент Линия и в нем выбираем Осевая линия.
Задаем начальную точку построения от точки центра координат и произвольно проводим ее в вертикальном направлении. Фиксируем конечную точку левой кнопки мыши. Данная линия будет служить осью вращения для будущей детали.
Построим контур детали. Здесь уже выберем не осевую линию, а обычную, так как именно она будет задавать геометрию детали. Нажимаем на Линия и строим приблизительное очертание геометрии для детали. При построении задаем начальные и конечные точки для каждой линии.
Для того, чтобы размеры детали и ее углы были прямым, при проведении линий ищем привязки к вертикали и горизонтали.
В конечном итоге у вас должно получиться приблизительно такое.
Зададим размеры. Для этого воспользуемся инструментом Автоматическое нанесение размеров.
С помощью данного инструмента нажимаем на линию эскиза и вводим необходимое значение.
В итоге должен получиться эскиз с такими размерами.
Выходим из режима эскиза. Нажимаем во вкладке Эскиз кнопку Выход из эскиза.
Создадим твердотельную деталь из построенного эскиза. Выделим эскиз и во вкладке Элементы нажимаем Повернутая бобышка/основание.

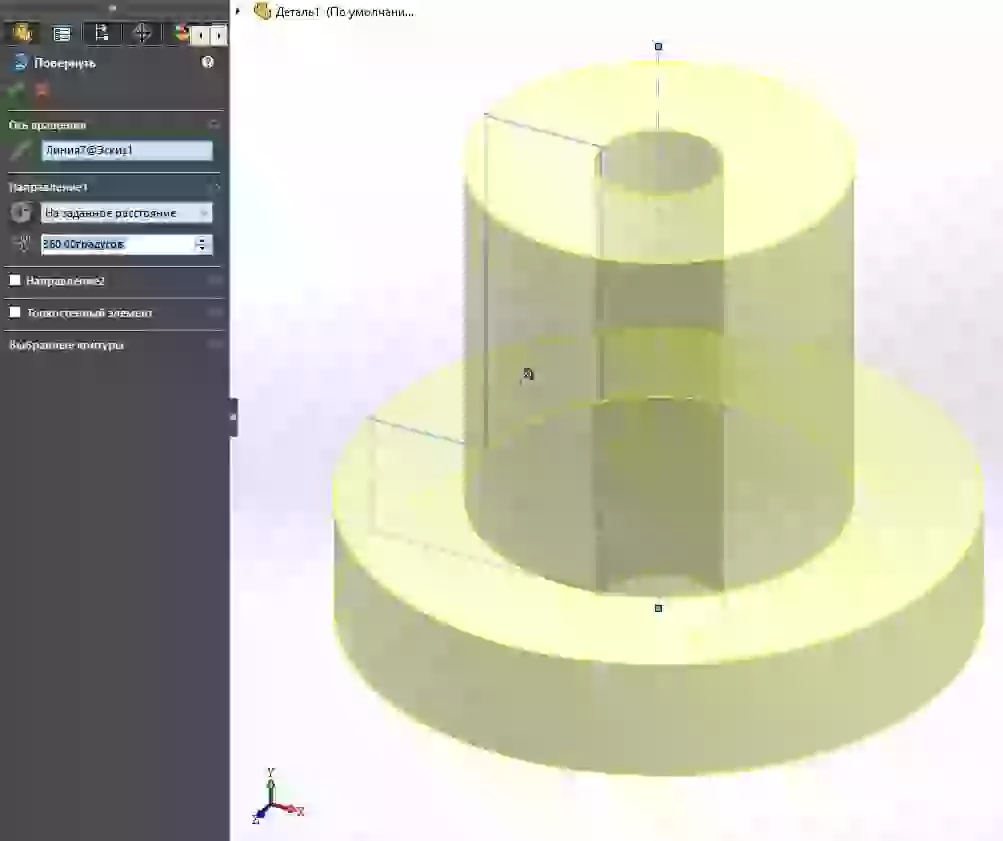

Предварительно, в так называемом фантоме, можем увидеть как будет выглядеть уже полноценная, объемная деталь. Как видим, ось вращения определена автоматически и с помощью ее программа осуществляет выдавливание вокруг данной оси на 360°.
Нажимаем ОК. Деталь готова.
Для того, чтобы сохранить деталь, нажимаем Файл > Сохранить как… выбираем нужную папку для сохранения и нажимаем Сохранить.
Шаг 2: Создание чертежа из модели

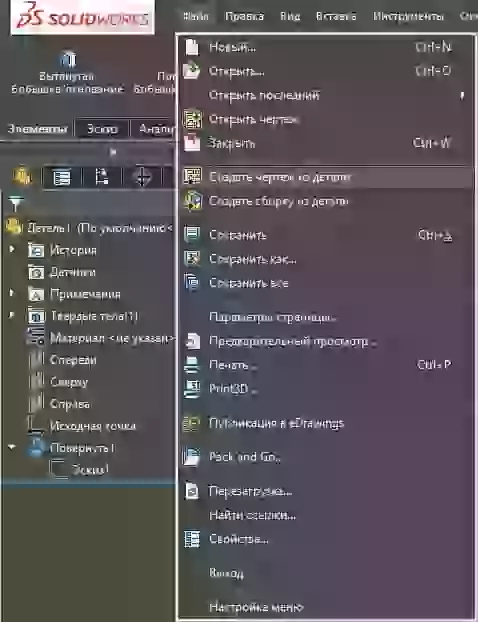

Не закрывая деталь, переведем ее на чертеж. Нажимаем Файл > Создать чертеж из детали.
Далее программа предложит выбрать формат листа и рамку на котором будет оформлен чертеж. Выбираем подходящий формат и нажимаем ОК.
Если у вас отсутствуют форматы по ГОСТу, перейти по этой ссылке, ознакомьтесь как их скачать и установить.
Далее, в правой части экрана выбираем вид детали и переносим его на чертеж путем перетаскивания с помощью нажатия правой клавиши мыши. Выбираем расположение вида на чертеже и отпускаем клавишу мыши.
После того, как главный вид установлен, Солидворкс сразу же предлагает создать проекционный вид для других видов. Путем отклонения от главного вида выбираем вспомогательный или проекционный вид и фиксируем его.
Образмерим чертеж. Поскольку данная модель является деталью вращения, обозначим осевую линию на цилиндре. Переходим во вкладку Примечание и выбираем инструмент Осевая линия.
Кликаем на цилиндр и осевая линия автоматически выстраивается на цилиндре.
Как и в предыдущем шаге, с помощью инструмента Автоматическое нанесение размеров, задаем размеры на чертеже.
Как видим, работа в программе Солидворкс с нуля не является сложной задачей и с помощью продуманных инструментов создание моделей и чертежей делается легко и быстро.
