Как в автокаде сформировать комплект

Обмен чертежами AutoCAD

Пожалуй, каждый пользователь Автокада сталкивался с ситуацией, когда полученный файл чертежа от коллег или заказчика открывался некорректно. Как правило, проявляется это в различных надписях вместо растров, отсутствием шрифтов и стилей, типов лини и т.п.

Как сформировать комплект чертежа в Автокаде

Происходит это по причине того, что в полученном чертеже теряются связи с внешними ссылками на файлы, используемые в чертеже, и сами файлы.

Избавить себя и других от мучений по переопределению путей ссылок на внешние файлы (рисунки, растры, подложки и т.д.), траты времени на поиск недостающих файлов можно с помощью специально предусмотренного для этого инструмента AutoCAD.

Формирование комплекта файлов чертежа AutoCAD

И так, давайте разберемся, как сформировать комплект всех файлов используемых в чертеже:

1. Запустите команду из верхнего меню Файл → Сформировать комплект…

Или скопируйте в командную сроку ФОРМКОМПЛЕКТ (_ETRANSMIT).

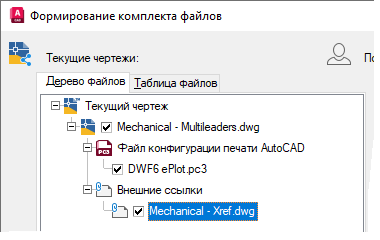

2. В открывшемся окне «Формирование комплекта файлов» будут отображаться в виде дерева или таблицы все внешние файлы, задействованные в чертеже.

При желании можно исключить файлы из формирования комплекта снятием галки.

3. При необходимости можно создать или отредактировать существующий шаблон набора параметров.

Нажмите кнопку «Наборы параметров…» для более тонкой настройки формирования комплекта.

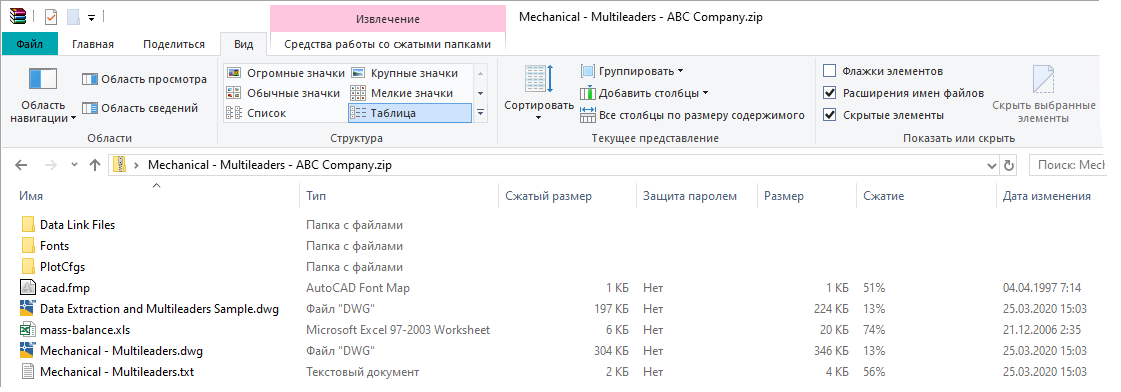

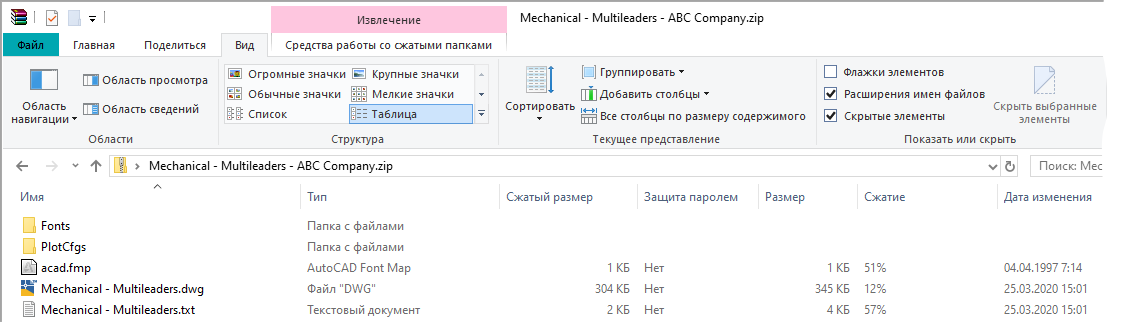

Отметьте, будет ли формироваться комплект в архивированный файл, что удобно при отправке по почте, или просто в папку.

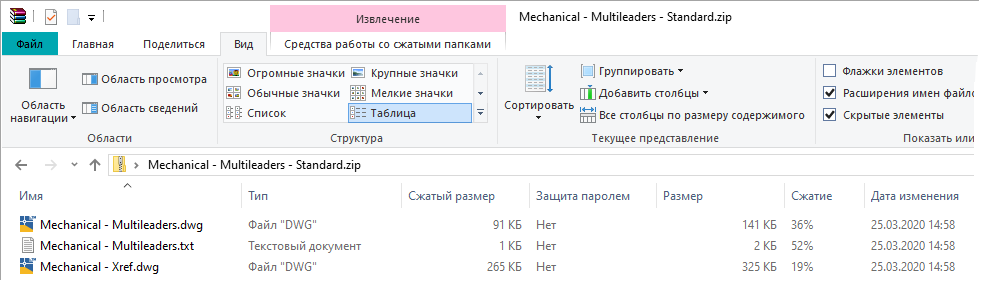

Я предпочитаю, чтоб все файлы хранились в одной папке, чтоб не смущать лишний раз пользователей.

Тут все вполне просто с настройками…

4. При необходимости прикрепите дополнительные файлы и примечание к файлу отчета.

Завершите формирование комплекта файлов чертежа AutoCAD, для передачи или отправки нажатие кнопки «OK».

Вот и все… Теперь, если вы получите чертежи с кривыми внешними ссылками, можете посоветовать отправителю ознакомиться с данным уроком.

Как сохранить все файлы чертежа AutoCAD. Видеоурок

Урок запишу уже наверное ближе к осени… Если есть вопросы по формированию комплекта чертежа, оставляйте ниже.

• ВКонтакте

Download SocComments v1.3

Формирование комплектов для удобной передачи чертежей

Возможно многие из Вас сталкивались с тем, что при передаче какого либо чертежа AutoCAD некорректно отображаются шрифты, ли бо же какие либо графические элементы, присоединенные таблицы Excel и т.д.

Причина я думаю всем понятна и проста, при передаче рабочего чертежа, не передаются файлы на которые ссылается данный чертеж. Хотя даже при передаче данных файлов их связь с чертежом может быть утеряна.

Для того что бы избежать подобных ситуаций в системе AutoCAD существует функция Сформировать комплект. Которая позволяет создать пакет документов, состоящий из указанных пользователем файлов, а так же с автоматическим добавлением сопутствующих чертежам файлов.

Для вызова окна Формирование комплекта файлов, выполните команду Меню: Файл > Сформировать комплект.

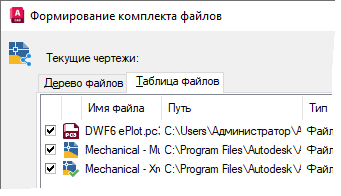

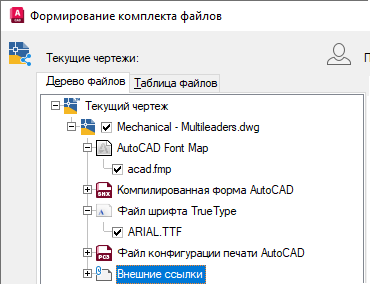

В правой части экрана отображается Дерево файлов или Таблица файлов, в которых отображены все включенные в комплект файлы.

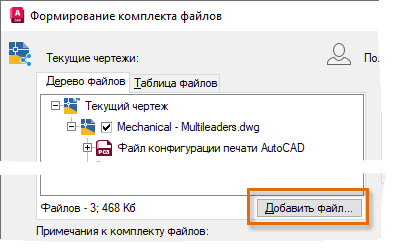

Для добавления дополнительного файла в комплект, необходимо нажать кнопку Добавить файл и указать путь к нему.

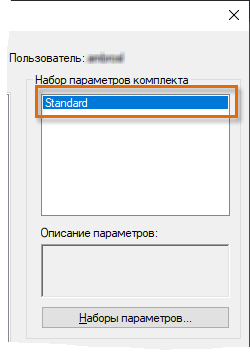

Правая часть окна содержит окно с названием набора параметров комплекта, его описанием и кнопкой выбора параметров.

Кнопка Наборы параметров служит для вызова окна Наборы параметров комплекта.

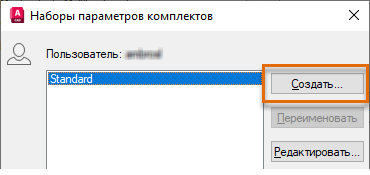

В данном окне Вы можете выбрать один из уже существующих набором ( по умолчанию имеется один Standart ) или создать / редактировть набор параметров.

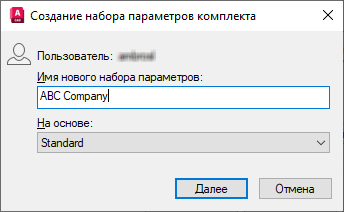

При создании нового набора параметра необходимо будет указать его имя и на основании какого набора он создается.

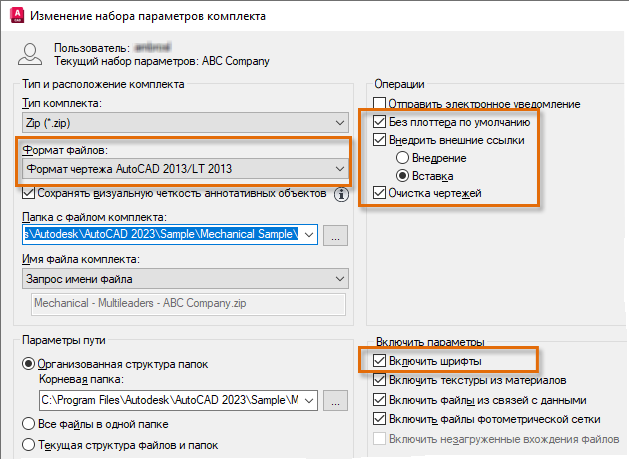

Далее будет выведено окно Изменение набора параметров комплекта. При выборе Редактировать существующий параметр, так же выводится данное окно.

Меню Тип комплекта, дает возможность скомпилировать комплект в архив, папку или самораспаковывающийся EXE – файл.

Формат файлов – позволяет выбрать формат файлов поддерживаемый более ранними версиями AutoCAD.

Имя файла комплекта – позволяет самостоятельно указать имя комплекта.

Параметры пути – выбор расположения файлов комплекта.

• Автоматический запуск программы работы с почтой, установленной по умолчанию.
• Замена настроенного принтера для комплекта на пустое устройство.
• Внедрение внешних ссылок вставленных чертежа, в файлы в которые они вставлены.
• Установка пароля на комплект.
• Очистка всех чертежей в комплекте.

Меню Включить параметры – позволяет выбрать автоматические добавляемые файлы, содержащие используемые в чертеже шрифты, текстуры и т.д.

В заключении хочется добавить, что использование функции создания комплектов существенно оптимизирует процесс обмена данными между двумя пользователями, будь то исполнитель – заказчик, проектировщик – технолог, и т.д.

>> 2. Как сформировать комплект в Автокад

Как сделать так чтобы чертёж сделанный на одном компьютере открывался на других со всеми внешними файлами подключенными к нему?

Время урока: 9 мин Размер: 29 Мб.

НЕ СКАЧИВАЕТСЯ ВИДЕО УРОК?

СМОТРИТЕ ЭТУ ВИДЕО ИНСТРУКЦИЮ

СКАЧАТЬ ПРОГРАММУ DOWNLOAD MASTER

Узнали что-то новое? Поделитесь находкой с друзьями:

Подпишитесь на рассылку, и Вы будете получать новые порции ее прямо на свой почтовый электронный ящик.

Формирование комплекта конструкторской документации по ЕСКД в тандеме САПР Altium Designer — AutoCAD

Владислав Суходольский (CSoft-Бюро ESG, специалист по Altium Designer и P-CAD, доцент кафедры микрорадио­электроники и технологии радиоаппаратуры СПбГЭТУ «ЛЭТИ»)

Одним из важнейших требований, которые предъявляются к программным средствам САПР в отечественных проектных организациях, является возможность выполнения документов проекта в соответствии с требованиями стандартов ЕСКД.

В настоящее время проектирование выполняется преимущественно средствами САПР, операции ручной обработки вытесняются обработкой на программно­управляемых станках, фотошаблоны выполняются на программно­управляемых фотоплоттерах. Это позволяет организовать, в принципе, полностью бездокументное производство печатных плат либо разработать систему стандартов, регламентирующих правила выполнения конструкторских документов и отражающих или даже опережающих достигнутый уровень автоматизации проектирования и производства.

Тем не менее на производстве до сих пор для изготовления и контроля любых изделий, для определения ответственности в случае брака и для разрешения спорных ситуаций требуются конструкторские документы по ЕСКД.

Приказом Федерального агентства по техническому регулированию и метрологии от 22 июня 2006 г. № 119­ст в качестве национальных стандартов Российской Федерации с 1 сентября 2006 года введены в действие новые нормативные документы в составе ЕСКД, закрепляющие достижения информационных технологий в процессах проектирования и производства:

• ГОСТ 2.051­2006. Единая система конструкторской документации. Электронные документы. Общие положения;
• ГОСТ 2.052­2006. Единая система конструкторской документации. Электронная модель изделия. Общие положения;
• ГОСТ 2.053­2006. Единая система конструкторской документации. Электронная структура изделия. Общие положения.

Главное в этих нововведениях — юридическое закрепление следующих основных положений:

• наличие двух форм КД — традиционной (бумажной) и электронной (безбумажной) с возможностью их параллельного существования;
• равноправный статус этих двух форм документации и возможность их преобразования друг в друга;
• ввод в ЕСКД новых сущностей и видов конструкторских документов и их определения на основе понятия электронной структуры изделия:

— электронная структура изделия (дерево состава изделия),

— электронная модель как обобщенное понятие (математическая, геометрическая, топологическая и т.п.),

— электронная модель детали и электронная модель сборочной единицы в качестве конструкторских документов;

• правила отображения этих новых документов в существующие виды традиционных КД;
• признание факта существования электронных документов, не отображаемых в традиционных видах КД (3D­модели, аудиодокументы, видеоролики и т.п.).

Концепция электронной модели изделия предполагает использование программно­технических комплексов САПР, позволяющих строить цельную иерархическую модель сложного продукта, из которой должны извлекаться и в которую, наоборот, могут включаться модели составных частей. Каждая такая часть может быть продуктом специализированной САПР.

Поскольку, за редкими исключениями, в отечественных организациях используются программные средства САПР иностранного происхождения, требуется их адаптация к требованиям отечественных нормативных документов либо, если это невозможно (в большинстве случаев это именно так), нужна такая организация процессов проектирования, при которой создаваемые конструкторские документы в максимально возможной степени соответствовали бы этим требованиям.

Данные требования сформулированы в ГОСТ 2.701­84 и ГОСТ 2.702­75 в отношении схемных документов, в ГОСТ 2.417­91 — в отношении чертежей печатных плат, в ГОСТ 2.109­73 — в отношении сборочных чертежей функциональных узлов.

Выполнение электрической принципиальной схемы

Для формирования электрической принципиальной схемы в соответствии с требованиями ГОСТ 2.702­75 в схемном редакторе Altium Designer необходимо выполнить настройку среды проектирования.

Для этого следует:

1. Подготовить бланки форматок схемного листа:

• настроить конфигурацию листа схемного редактора (размеры листа, разметку на зоны, сетки для размещения компонентов и прокладки линий электрической связи);
• сформировать шаблон­форматку (Template) по ГОСТ 2.301­68 с основной надписью по ГОСТ 2.104­2006 (рис. 1);
• сформировать набор параметров документа для размещения их в качестве реквизитов в графы основной надписи (рис. 2).

2. Сформировать библиотеки схемных компонентов *.SchLib, условно­графические обозначения которых (УГО) соответствуют требованиям стандартов ЕСКД ГОСТ 2.721­74…ГОСТ 2.759­82.

3. Выполнить глобальные настройки (Preferences) графического редактора схемы:

• в ветви диалога Preferences -> Schematic -> General (рис. 3а) отключить активность (снять флажки) опций:

— Optimize Wires & Buses — в противном случае программа не позволит выполнять соединение проводников в точке их пересечения,

— Convert Cross­Junctions — в противном случае при попытке выполнения соединения проводников в точке их пересечения программа разносит точки соединения, осуществляя при этом излом подходящих проводников,

— Display Cross­Overs — в противном случае программа строит пересечение несоединяемых проводников с огибанием одного другим (прием, отмененный с вступлением в силу ЕСКД в 1968 году),

— Pin Direction — при этом на выводах УГО компонентов не отображаются знаки, указывающие направление поступления сигналов;

• в ветви диалога Preferences -> Schematic -> Graphical Editing (рис. 3б) установить активность опций:

— Display Strings As Rotated — это позволяет поворачивать текстовые строки на углы, кратные 90°;

— Convert Special Strings — это позволяет при выполнении команды Place -> Text String конвертировать параметры схемного документа в реквизиты документа в полях основной надписи.

В результате проведенной подготовки схемный документ проекта (рис. 4) может быть построен в принципиальном соответствии с требованиями стандартов ЕСКД.

Схемные документы иерархического проекта

Altium Designer позволяет формировать многолистовые схемные документы. При этом возможна одноуровневая (Flat) или многоуровневая иерархическая организация схемных документов сложного проекта. Формат журнальной статьи не позволяет нам рассмотреть все аспекты формирования многолистовых схем?1. Ограничимся лишь структурой схемных документов проекта функционального узла на ПЛИС.

В данном случае формируется иерархия проектов как минимум двух уровней — PCB­проект и подчиненный ему FPGA­проект.

Комплект схемных документов состоит при этом как минимум из следующих четырех схем:

1. схема «обвязки» ПЛИС — микросхемы низкой или средней степени интеграции, дискретные компоненты, переключатели и т.п. (рис. 5);
2. схема логического ядра ПЛИС, состоящая из логических прототипов библиотеки FPGA Generic.IntLib или других библиотек функциональных прототипов (рис. 6);
3. схемный символ запрограммированной ПЛИС (рис. 7), автоматически генерируемый при объединении FPGA­ и PCB­проектов Мастером FPGA to PCB Projects Wizard;
4. схемный документ верхнего уровня PCB­проекта, объединяющий иерархические символы ПЛИС и «обвязки», также формируемый при объединении FPGA­ и PCB­проектов (рис. 8).

Первый из перечисленных документов легко выполняется в соответствии с требованиями ЕСКД как обычная схема PCB­проекта.

Вопрос о включении второго и третьего документов, а также их статус в комплекте КД должен быть определен по согласованию с компетентным подразделением фирмы (ОНС, БНС, БНИОС и т.п.).

Четвертый документ также можно представить в качестве принципиальной схемы, составленной из иерархических компонентов, присвоив им позиционные обозначения как устройствам (в случае приведенного примера — А1 и А2). К этой схеме следует присовокупить соответствующий перечень элементов.

Найти свое место в комплекте КД должны также такие документы, как HDL­файлы, файлы или карты прошивки ПЛИС, файлы­протоколы отдельных этапов программирования ПЛИС, возможно — как дополнительные документы (код документа — Д). Упомянутые выше обновления стандартов ЕСКД этому не препятствуют.

Текстовые документы

Формированию текстовых документов проекта — перечня элементов по ГОСТ 2.702­75, спецификации узла по ГОСТ 2.106­96 — должна предшествовать работа по составлению списков параметров компонентов, которые позволяют составить записи в эти документы.

Данная работа выполняется либо непосредственно в схемном документе проекта, либо при формировании баз данных по компонентам?2.

Файл Bill of Materials (BOM) содержит все эти параметры (рис. 9), но требует доработки с целью доведения его до соответствия требованиям ЕСКД.

Известны попытки автоматизации извлечения записей с параметрами компонентов из файла BOM и составления из них перечня элементов, спецификаций, ведомостей покупных изделий средствами Microsoft Excel (работы И. Брагина на сайте www.verzak.ru, статья С. Никифорова в журнале «EDA Express» № 19 и ряд других попыток).

Графические конструкторские документы на печатную плату и сборку узла

Altium Designer предоставляет эффективные средства для получения твердых копий документов проекта:

• команда главного меню File -> New -> Output Job File открывает оболочку Job1.OutJob, в которой отображаются все данные проекта, подлежащие выводу на бумагу в качестве твердых копий и преобразованию в управляющую информацию для технологического оборудования, а также указаны способы и средства для получения выходных данных (рис. 10). Нас в данном контексте будут интересовать возможности и средства получения графических конструкторских документов. Выбрав в поле Documentation Outputs строку Schematic Prints или PCB Prints, двойным щелчком левой клавиши мыши открываем диалог настройки распечатки схемы или послойной распечатки печатной платы. Отконфигурированная распечатка направляется на одно из средств вывода документов;
• команда File -> Fabrication Outputs -> Final из среды активного PCB­документа открывает диалог предварительного просмотра и настройки послойных распечаток печатной платы (рис. 11);
• команда Configuration контекстного меню открывает диалог настройки послойных распечаток PCB Printout, после чего распечатки направляются на устройство вывода;
• команда File -> Assembly Outputs -> Assembly Drawings открывает окно предварительного просмотра распечатки видов сборки функционального узла Preview Assembly Drawings. Как и в предыдущем случае, распечатка видов сборки конфигурируется и направляется на устройство вывода.

Рассмотренные средства, в принципе, позволяют непосредственно из среды Altium Designer получить графические документы, соответствующие правилам машиностроительного черчения. Однако значительно более эффективным представляется другой путь — решение данной задачи в тандеме Altium Designer с одной из «машиностроительных» конструкторских САПР: AutoCAD, Autodesk Inventor, Solid Works, отечественной nanoCAD или КОМПАС.

Решение задачи: экспорт PCB­документа в машиностроительные САПР

Программные средства компании Autodesk — AutoCAD, Autodesk Inventor — предоставляют удобную среду для построения КД на печатную плату и функциональный узел по правилам машиностроительного черчения.

Экспорт PCB­документа в AutoCAD производится командой File -> Save аs.

В диалоге сохранения файла следует указать формат выходных данных — Export AutoCAD Files (*.dwg; *.dxf).

Щелчок на кнопке Сохранить открывает диалог настройки формата экспорта (рис. 12).

В поле Options выбирается:

• AutoCAD Version — версия программы AutoCAD с 2.5 по R14 (самая старшая версия R14 вышла в 1999 году, однако это не мешает чтению и обработке данных в более поздних версиях);
• Format — здесь возможен выбор чертежного DWG­ или DXF­формата обмена данными (Data eXchange Format);
• Units — система единиц измерения: дюймовая (Imperial) или метрическая (Metric).

В поле Holes (Отверстия) активируется функция и выбирается способ отображения монтажных отверстий контактных площадок, а также межслойных переходных отверстий:

• On the pad or via layer — отображение отверстий на тех же слоях, что и металлизация контактных площадок;
• On dedicated hole layers — отображение отверстий на специально предназначенных для этого слоях, формируемых при экспорте.

Импорт PCB­документа в AutoCAD

Экспортированный из Altium Designer документ печатной платы открывается в AutoCAD в стандартном диалоге File -> Open.

Документ переносит в AutoCAD структуру слоев, сформированную в Altium Designer.

Импортированный документ нуждается в доработке в пространстве модели AutoCAD, включающей следующие операции:

• настройку системы единиц измерения;
• настройку стиля написания текстов;
• настройку стиля нанесения размеров;
• образование новых слоев, необходимых для составления текстов, нанесения размеров и др.;
• составление текстовых технических требований для чертежа печатной платы и сборочного чертежа узла;
• нанесение размеров и предельных отклонений.

Подключение шаблона БНК

Если функциональный узел выполняется на основе базовой несущей конструкции (БНК), то в AutoCAD может быть разработан и открыт шаблон БНК с вычерченными элементами конструкции модуля, нанесенными размерами, координатными линейками, обозначением знаков чистоты обработки.

Средствами копирования­вставки шаблон БНК переносится на импортированный чертеж платы и сливается с образом платы (рис. 13).

Подобным же образом к чертежу подключаются заранее подготовленные тексты технических требований для будущего чертежа печатной платы и сборочного чертежа узла.

Переход в пространство листа

Формирование двух рабочих чертежей выполняется в пространстве листа AutoCAD.

Диалог настройки пространства листа заключается в:

• выборе плоттера для распечатки документа;
• назначении стиля черчения (Pen Assignments) — цветного или монохромного изображения;
• назначении системы единиц измерения для распечатки;
• выборе формата листа отображения и распечатки документов.

В пространстве листа открывается плавающее видовое окно (Viewport) с видом всех объектов, скомпонованных в пространстве модели.

Для построения вида печатной платы со стороны монтажа должно быть открыто новое видовое окно:

• команда View -> Viewports -> New Viewports открывает диалог настройки вида в новом видовом окне;
• в диалоговом окне Viewports на вкладке New Viewports указывается:

— единственное окно (Single),

— настройка вида на трехмерное изображение (Setup 3D),

— вид снизу (Change View to Bottom).

Курсором мыши обозначаются границы нового видового окна на экране. В новом окне выводится зеркальное отображение объектов пространства модели.

Управление видимостью объектов

Селектируйте исходное видовое окно, щелчком правой клавиши мыши активируйте диалог управления свойствами и установите масштаб изображения (в нашем случае — 1:1).

С помощью «ручек», расположенных по углам, измените границы видового окна так, чтобы видимыми остались главный вид платы и вид сбоку.

Аналогичным образом настройте масштаб и границы изображения для видового окна с зеркальным отображением.

С помощью команды Modify -> Move переместите второе окно по полю чертежа, чтобы в обоих окнах установилась проекционная связь изображений.

Двойным щелчком левой клавиши мыши приведите первое видовое окно в активное состояние.

Активируйте диалог управления свойствами слоев в активном видовом окне и в колонке Current VP Freeze «заморозьте» (подавите видимость) слои, объекты в которых не имеют отношения к виду печатной платы со стороны установки компонентов.

Проделайте то же самое для видового окна с видом платы со стороны монтажа (снизу).

Оформление чертежа печатной платы по ГОСТ 2.417­91

Подключите к чертежу бланк­форматку. Для этого:

• откройте отдельным документом файл­шаблон A2_ESKD.dwt;
• селектируйте в открывшемся документе блок­рамку форматки и операциями копирования­вставки (Copy/Paste) перенесите чертеж форматки в документ с видами печатной платы.

Образуйте еще два видовых окна, разместите в них текст технических требований и знак, обозначающий чистоту обработки поверхностей платы.

Двойным щелчком левой клавиши мыши на рамке форматки активируйте диалог редактирования атрибутов и составьте список реквизитов документа.

При проектировании многослойной печатной платы образуйте в пространстве листа необходимое число листов и разместите в них послойные виды платы.

В результате мы получим чертеж двусторонней печатной платы (рис. 14).

Оформление сборочного чертежа

Сборочный чертеж функционального узла формируется рассмотренным способом на новом листе пространства листа (Layout2).

Двойным щелчком левой клавиши мыши активируйте плавающее видовое окно и, управляя видимостью слоев, оставьте видимыми:

• контур платы;
• вид сборочной единицы сбоку;
• в случае необходимости — другие виды, разрезы, сечения сборочной единицы по ГОСТ 2.305­68;
• лицевую планку и/или другие элементы конструкции;
• объекты слоя размеров — ансамбль габаритных, установочных и присоединительных размеров сборочной единицы;
• текстовые технические требования на поле чертежа.

Аналогично чертежу печатной платы подключите бланк форматки.

Активируйте диалог редактирования атрибутов и составьте список реквизитов документа.

Сохраните документ AutoCAD в памяти компьютера.

Результат формирования сборочного чертежа показан на рис. 15. Все документы, сформированные на листах пространства листа, сохраняются в едином файле AutoCAD.

Заключение

Использование для формирования конструкторских документов вообще и по ЕСКД в частности тандема «электронных» (ECAD) и «машиностроительных» конструкторских САПР (MCAD) позволяет решить задачу стандартными средствами этих систем проектирования.

Как сформировать комплект в автокаде

С помощью функции формирования комплектов пользователь может группировать файлы для пересылки через Интернет. В комплекты автоматически включаются все связанные с чертежом файлы, такие как файлы внешних ссылок и шрифтов.

Как правило, при отправке чертежа получателю возникает проблема добавления к нему связанных файлов (шрифтов, внешних ссылок и др.). В некоторых случаях отсутствие связанных файлов делает невозможным использование файлов чертежей получателем. Функция формирования комплектов включает зависимые файлы в комплект автоматически, уменьшая тем самым возможность ошибки.

Выбор файлов для комплекта

В диалоговом окне «Формирование комплекта файлов» присутствует две вкладки, если функция вызывается для отдельных файлов чертежей, или три вкладки, если функция вызывается для подшивок и файлов чертежей, на которые есть ссылки в подшивках. Используя эти вкладки, пользователь может просмотреть и изменить файлы, которые должны быть включены в комплект.

• Листы. Эта вкладка доступна, только когда открыта подшивка. На ней отображается иерархический список листов в текущей подшивке. При выборе листа все его зависимые файлы автоматически включаются в комплект.
• Дерево файлов. На этой вкладке отображается список файлов. Пользователь может развернуть любое имя файла чертежа, чтобы увидеть его зависимые файлы. По умолчанию все зависимые файлы автоматически включаются в комплект; если какой-либо файл не нужен в комплекте, необходимо убрать флажок около его имени.
• Таблица файлов. На этой вкладке отображается таблица файлов, местоположение их папки и дополнительные сведения о файле. Можно установить или убрать флажок около каждого файла, тем самым соответственно включив файл в комплект или исключив его оттуда. Для каждого файла это делается индивидуально.

В следующей таблице представлены общие типы файлов, которые добавляются в комплект автоматически. Любой автоматически добавленный файл можно удалить; кроме того, предусмотрена возможность добавления дополнительных файлов в комплект вручную.

Типы файлов, которые добавляются в комплект автоматически
Типы файлов	Описание
*.dwg	Файл корневого чертежа и все прикрепленные к нему внешние ссылки
Всевозможные типы файлов изображений	Файлы растровых изображений, прикрепленные с помощью внешних ссылок к корневому чертежу или к его внешним чертежам либо как часть материала
*.dng	Файлы DGN, прикрепленные с помощью внешних ссылок к корневому чертежу или к его внешним чертежам
*.dwf	Файлы DWF, прикрепленые с помощью внешних ссылок к корневому чертежу или к его внешним чертежам
*.dxe	Файлы извлечения данных, содержащие параметры извлечения и информацию о связях с данными.
*.xls	Файлы электронных таблиц Microsoft Excel, связанные с таблицами извлечения данных.
*.fmp	Файлы соответствия шрифтов для контекстного редактора при работе с многострочными текстовыми объектами
*.ctb	Файлы CTB, используемые для управления внешним видом объектов в чертежах комплекта при передаче на плоттер
*.stb	Файлы STB, используемые для управления внешним видом объектов в чертежах комплекта при передаче на плоттер
*.pc3	Файлы, используемые для управления плоттером и его параметрами при выводе листов чертежей комплекта на устройство
*.dwt	Файл шаблонов чертежей, связанных с подшивкой
*.dst	Файлы подшивок
*.dws	Файл стандартов чертежей, связанный с чертежом для проверки соответствия стандартам

В следующей табице представлены общие типы файлов, которые не добавляются в комплект автоматически. Большинство этих файлов содержит информацию, касающуюся приложений, выполняющихся совместно с данным программным продуктом, или информацию, которая изначально использовались для форматирования объектов чертежа, но больше не требуется для его правильного просмотра при передаче другому пользователю.

Типы файлов, которые не добавляются в комплект автоматически
Типы файлов	Описание
*.arx, *.dbx, *.lsp, *.vlx, *.dvb, *.dll	Файлы пользовательских приложений (ObjectARX, ObjectDBX, AutoLISP, Visual LISP, VBA и .NET)
*.shx	Файлы составных объектов, используемые для текстовых стилей и сложных типов линий
*.ttf	Файлы шрифтов True Type, используемые для текстовых стилей
*.pfa, *.pfb	Файлы шрифтов PostScript Type 1
*.pat	Файлы образцов штриховки
*.lin	Файлы определений типов линий
*.mln	Файлы определений многострочных объектов
*.pmp	Файлы параметров моделей плоттеров, используемые для хранения конфигурационной информации, относящейся к определенному плоттеру, например, пользовательские форматы бумаги
*.unt	Файлы преобразования единиц чертежа, используемые функциями БыстрКальк и CVUNIT AutoLISP
*.pss	Файлы параметров штемпеля
объекты OLE (связанные файлы)	Объекты OLE, связанные с файлами в чертеже, не включаются в комплект
объекты Rtext (связанные файлы)	Текстовые файлы, на которые ссылается объект RTEXT, не включаются в комплект
*.xls (файлы Microsoft Excel)	Файлы электронных таблиц Microsoft Excel, связанные с таблицами извлечения данных, не включаются в комплект

Добавление инструкций для получателя

При формировании комплекта генерируется файл отчета, который включает в себя список файлов комплекта. Этот отчет также содержит инструкции по обработке зависимых файлов чертежа, таких как внешние ссылки и файлы шрифтов, чтобы зависимые файлы можно было использовать с включенными в комплект файлами. Пользователь может также добавить свои примечания к файлу отчета.

Сохранение наборов параметров комплектов

В ходе выполнения проекта может понадобиться посылать комплекты файлов несколько раз. Функция формирования комплектов предоставляет возможность сохранить настройки параметров комплекта как именованный набор параметров комплекта. В диалоговом окне «Наборы параметров комплектов» отображается список имеющихся наборов параметров, которыми можно воспользоваться всякий раз при формировании нового комплекта. Набор параметров комплекта по умолчанию называется «Standard».

Настройка параметров комплекта

Порядок формирования комплекта файлов регулируется рядом параметров. Используя эти параметры, можно:

• Заархивировать комплект в ZIP-файл, в самораспаковывающийся EXE-файл или скопировать его в определенную папку.
• Задать вид структуры папок передаваемых файлов: логическая иерархия, одна папка или «как есть». Если комплект сохраняется в Интернете (по протоколу FTP или HTTP), то все файлы принудительно записываются в одну папку.
• Добавить защиту паролем к комплекту, автоматически внедрить внешние ссылки, установить пустое устройство в качестве плоттера по умолчанию и др.

После того как комплект создан, его можно разместить его на каком-либо сервере в Интернете или послать другим разработчикам в качестве прикрепленного к электронному письму файла. Если необходимо послать комплект по электронной почте, то пользователь может использовать опцию в диалоговом окне «Изменение набора параметров комплекта», которая автоматически вызывает зарегистрированное в системе почтовое приложение. При этом сам комплект и файл отчета автоматически прикрепляются к новому электронному письму.

Формирование комплектов из подшивок

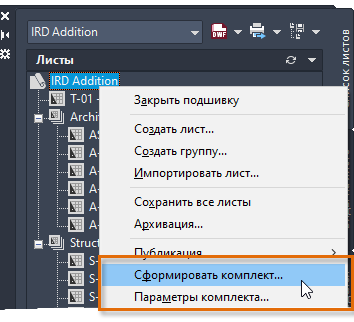

В Диспетчере подшивок можно создать комплект на основе всей подшивки, группы листов или отдельного листа. В Диспетчере подшивок укажите, какой комплект требуется создать.

С помощью вкладок диалогового окна «Формирование комплекта файлов» можно определить, какие файлы должны быть включены в данный комплект.

• На вкладке «Листы» можно легко выбирать листы для формирования комплекта, ставя или убирая флажки около их имен.
• На вкладках «Дерево файлов» и «Таблица файлов» можно добавлять и убирать файлы чертежей и зависимые файлы. В комплект можно также добавить любые другие файлы, не связанные с основными чертежами.

Взаимодействие комплектов с AutoCAD LT и более ранними версиями AutoCAD

Комплекты файлов пересылаются между различными людьми и организациями, и вполне возможно, что некоторые из получателей подобных комплектов имеют у себя AutoCAD LT или более ранние версии AutoCAD.

Пересылка комплектов файлов может производиться между пользователями различных продуктов на основе AutoCAD; кроме того, функция формирования комплектов обладает способностью преобразования файлов в DWG-форматы предыдущих версий. Кроме того, комплекты файлов, созданные в AutoCAD 2005 и более поздних версиях программы, могут содержать подшивки, недоступные в AutoCAD LT и в более ранних версиях AutoCAD. Файлы этих подшивок могут пересылаться и приниматься в AutoCAD LT и более ранних версиях AutoCAD. Однако если для передачи файлов требуется более действенный и удобный способ, используйте подшивки в комплектах файлов.

Пересылка файлов пользователям других стран

Начиная с AutoCAD 2007 и AutoCAD LT 2007, в именах файлов, созданных в программах на базе продуктов AutoCAD, используются стандарты Unicode, что обеспечивает совместную работу над проектом людям из разных стран. Однако функция «Сформировать комплект» использует технологию WinZip для формирования комплектов. Так как WinZip не поддерживает стандарт Unicode, рекомендуется использовать одну из следующих операций:

Сохранение чертежа AutoCAD вместе с файлами ссылок

При работе с чертежами, практически всегда необходимо добавлять внешние ссылки на изображения, съёмки рельефа и т.д.

При большом количестве ссылок и расположении элементов в разных папках, возникает сложность при копировании основного чертежа. Что-то может быть упущено и при открытии пользователь увидит только текстовую ссылку на расположение файла.

AutoCAD располагает функционалом для автоматической сборки архива с основным чертежом и всего ссылочного материала.

Для запуска команды необходимо нажать на кнопку с символом в виде буквы «А» в левом верхнем углу. В открывшемся меню навести мышку на элемент «Публ.» и выбрать элемент «Сформировать комплект».

Откроется окно «Формирование комплекта файлов». В нём будут отображены все файлы, на которые есть ссылки в чертеже. При нажатии «Ок», откроется диалоговое окно, в котором необходимо указать место, куда сохранить архив.

Набор параметров комплекта

Имеется возможность тонко настроить параметры формирования комплектов. Для настройки нужно нажать кнопку «Наборы параметров…». В открывшемся окне «Наборы параметров комплектов» нажмём кнопку «Создать…».

Откроется окно «Создание набора параметров комплекта». В это окне нужно ввести имя нового набора и выбрать на основе какого набора будем работать. Если создаём первый раз — то выбрать можно только вариант Standart. Нажимаем «Далее».

Откроется окно «Изменение набора параметров комплекта». Пройдёмся по основным настройка.

А вы пробовали: Комплекты чертежей для передачи

Автор:

Вам когда-либо приходилось отправлять файлы чертежей клиенту или субподрядчику из другой компании? Возможно, случалось, что вы отправляли им файлы, а потом выяснялось, что чертеж и ссылочные файлы отсутствуют. Функция для передачи по электронной почте «Сформировать комплект» помогает создавать пакеты чертежей и вспомогательных файлов, которые требуются для их корректного отображения и печати.

При использовании функции «Сформировать комплект» текущий чертеж и следующие типы вспомогательных файлов, на которые ссылается чертеж, автоматически добавляются в комплект файлов:

• файлы таблиц цветозависимых (CTB) и именованных (STB) стилей печати;
• файлы конфигурации плоттера (PC3);
• файлы внешних ссылок (DGX, DWF, DGN, растровые изображения и др.).

При создании комплекта файлов можно выполнить следующие действия:

• создать файл ZIP или скопировать чертеж со вспомогательными файлами в папку;
• вручную добавить файлы чертежей и документы других типов, на которые не ссылается текущий чертеж;
• повторно сохранить все файлы чертежей в комплекте в определенном формате для поддержки визуальной четкости;
• внедрить внешние ссылки в чертеж и удалить из него лишние именованные объекты (стили).

Вспомогательным инструментом для функции «Сформировать комплект» является Диспетчер ссылок, который запускается отдельно от AutoCAD. Подробнее о Диспетчере ссылок можно узнать в статье А вы пробовали управление ссылками вне AutoCAD?

Создание комплекта с использованием текущего чертежа

При использовании функции «Сформировать комплект» текущий чертеж сканируется на наличие ссылочных файлов, которые будут отображены в диалоговом окне «Формирование комплекта файлов».

В этом примере выполняется открытие образца чертежа, просмотр файлов, на которые он ссылается, и создание комплекта файлов с использованием параметров по умолчанию.

1. На панели быстрого доступа в AutoCAD нажмите кнопку «Открыть».
2. Перейдите в папку C:\Program Files\Autodesk\AutoCAD <выпуск>\Sample\Mechanical Sample и откройте файл Mechanical — Multileaders.dwg.
3. В меню «Приложение» выберите «Публикация» > «Сформировать комплект». найти
4. В диалоговом окне «Формирование комплекта файлов» щелкните вкладку «Дерево файлов».

На ней отображается связь ссылочных файлов с текущим файлом чертежа.

На ней отображается полный список файлов, которые необходимо включить в комплект.

Файл DWF6 ePlot.pc3 входит в стандартный комплект установки AutoCAD, поэтому нет необходимости пересылать его другим пользователям.

Набор параметров комплекта определяет настройки, которые будут использоваться для определения комплекта файлов, способа обновления чертежа и связанных файлов.

В этом отчете содержится информация о файлах, которые будут включены в комплект, а также о найденных, но исключенных файлах. По умолчанию обнаруживаются и исключаются файлы шрифтов или выгруженных ссылок.

Откроется окно с содержимым файла ZIP, и можно будет увидеть структуру этих файлов.

Создание или изменение набора параметров комплекта

Стандартный набор параметров комплекта является удобной отправной точкой, однако можно создавать собственные наборы параметров комплекта на основании требований предоставления файлов чертежей сторонним пользователям. Например, если вы работаете с клиентом или субподрядчиком, который использует более раннюю версию AutoCAD, вы можете настроить набор параметров комплекта, который будет сохранять все чертежи в определенном формате файла DWG, а также задаст для плоттера по умолчанию значение «Нет».

Чаще всего изменяются следующие параметры комплекта:

• формат файла чертежа;
• параметр «Без плоттера по умолчанию»;
• очистка неиспользуемых именованных объектов.

В этом примере создается пользовательский набор параметров комплекта и изменяются некоторые из них.

1. Откройте файл C:\Program Files\Autodesk\AutoCAD <выпуск>\Sample\Mechanical Sample\Mechanical — Multileaders.dwg, если он был закрыт.
2. В меню «Приложение» выберите «Публикация» > «Сформировать комплект». найти
3. В диалоговом окне «Формирование комплекта файлов» в разделе «Набор параметров комплекта» щелкните «Наборы параметров комплектов».
4. В диалоговом окне «Наборы параметров комплектов» выберите набор Standard и щелкните «Создать».

Если необходимо изменить существующий набор параметров комплекта, выберите его в списке и нажмите «Редактировать».

В области «Тип и расположение комплекта» щелкните раскрывающийся список «Формат файлов» и выберите «Формат чертежа AutoCAD 2013/LT 2013».

1. «Без плоттера» по умолчанию
2. «Внедрить внешние ссылок» — «Вставка»
3. Очистка чертежей

Обратите внимание на изменения в структуре файлов — файлы, которые относятся к шрифтам, используемым в чертеже, стали частью комплекта.

Добавление других файлов в комплект

Проекты часто содержат несколько чертежей, а в сложных проектах их может быть десятки или даже сотни. Вместе с чертежами и файлами, на которые они ссылаются, проекты обычно содержат другие типы файлов, такие как спецификации изделия, договоры, графики реализации проекта и другое.

В этом упражнении в комплект вручную добавляется второй чертеж и таблица Microsoft Excel.

1. Откройте файл C:\Program Files\Autodesk\AutoCAD <выпуск>\Sample\Mechanical Sample\Mechanical — Multileaders.dwg, если он был закрыт.
2. В меню «Приложение» выберите «Публикация» > «Сформировать комплект». найти
3. В диалоговом окне «Формирование комплекта файлов» в области «Набор параметров комплекта» выберите ABC Company.
4. Под областью вкладок «Дерево файлов» и «Таблица файлов» щелкните «Добавить файл».

Будут добавлены выбранные файлы и документы, на которые они ссылаются.

Добавление в комплект всех чертежей, связанных с подшивкой

Если текущий чертеж является частью подшивки, данные подшивки (DST) и вспомогательные файлы также будут включены в комплект. При создании комплекта из файлов подшивки рекомендуется использовать функцию «Сформировать комплект» в Диспетчере подшивок вместо команды ФОРМКОМПЛЕКТ. Щелкните правой кнопкой мыши узел подшивки в Диспетчере и выберите «Сформировать комплект», чтобы добавить в комплект все файлы чертежа и вспомогательные файлы из подшивки. Подшивка также может содержать наборы параметров, что упрощает обмен настройками передачи с другими специалистами, работающими над проектом.

Вы больше не забудете добавить файл при передаче чертежей специалистам из другой компании. Когда в следующий раз потребуется передать чертежи другому пользователю, попробуйте функцию «Сформировать комплект».
