Как сделать пианино на ардуино

Пианино на Arduino с записью и воспроизведением звука

В этой статье мы рассмотрим создание на основе платы Arduino простого пианино, которое будет включать в себя 8 кнопок и зуммер. Для воспроизведения звука с помощью Arduino будет использоваться функция tone(). Чтобы сделать проект более интересным мы добавили в него функцию записи мелодии, которую вы сыграли. Записанную мелодию можно затем прослушать в любое время.

Необходимые компоненты

1. Плата Arduino Uno (купить на AliExpress).
2. ЖК дисплей 16х2 (купить на AliExpress).
3. Зуммер (Buzzer) (купить на AliExpress).
4. Конденсатор точной настройки (Trimmer) 10k.
5. Переключатель SPDT типа.
6. Кнопки – 8 шт.
7. Резисторы 10 кОм, 560 Ом, 1,5 кОм, 2,6 кОм, 3,9 кОм, 5,6 кОм, 6,8 кОм, 8,2 кОм, 10 кОм (купить на AliExpress).
8. Макетная плата.
9. Соединительные провода.

Работа схемы

Схема пианино на основе платы Arduino, сделанная для сборки на макетной плате представлена на следующем рисунке.

Схема достаточно простая и ее без особых затруднений можно собрать на макетной плате. После сборки схемы на макетной плате у нее должна получиться примерно следующая конструкция:

Номиналы резисторов в схеме слева направо: 10 кОм, 560 Ом, 1,5 кОм, 2,6 кОм, 3,9 кОм, 5,6 кОм, 6,8 кОм, 8,2 кОм, 10 кОм. Если у вас нет переключателя SPDT типа, то вы можете использовать обычный переключатель.

Принципиальная схема пианино на основе платы Arduino представлена на следующем рисунке.

Одной из основных вещей, которые необходимо понять в этой схеме, является то, как мы соединили 8 кнопок к одному аналоговому контакту A0 платы Arduino. Обычно для подключения 8 кнопок используют 8 контактов платы Arduino, но в данном проекте мы не можем так сделать – у нас не хватит контактов поскольку необходимо подключать к плате Arduino еще и ЖК дисплей.

Таким образом, используемые нами 8 резисторов, включенные вместе с кнопками, образуют так называемый делитель напряжения и при нажатии кнопок будет изменяться значение напряжения, подаваемое с выхода данного делителя напряжения на контакт A0 платы Arduino. На следующем рисунке представлена схема аналогичного делителя напряжения на двух резисторах – чтобы вам проще было понять принцип его работы.

В представленной схеме на вход контакта АЦП (англ. ADC) будет подаваться напряжение +5V в случае когда кнопки не нажаты. При нажатии первой кнопки в цепь делителя напряжения будет включен резистор сопротивлением 560 Ом, а при нажатии второй кнопки — резистор сопротивлением 1,5 кОм. Соответственно, будет изменяться и напряжение, подаваемое на вход контакта АЦП (аналого-цифрового преобразователя). Аналогичный принцип используется и в делителе напряжения в проекте нашего пианино – только в нем 8 кнопок и 8 резисторов.

В представленной схеме пианино ЖК дисплей подключен к контактам 8, 9, 10, 11 и 12 платы Arduino. Зуммер подключен к контакту 7, а переключатель – к контакту 6 платы Arduino. Схема запитывается через USB кабель от компьютера, но также для этой цели можно использовать адаптер на 12 В или батарейку на 9 В.

Принципы работы функции Tone() в Arduino

Прежде чем рассматривать функцию Tone() сначала рассмотрим как работает пьезоэлектрический зуммер (Piezo Buzzer). По сути, это кристалл, который преобразует механические колебания в электрические или наоборот. В этом проекте мы используем переменный ток (частоту) под действием которой кристалл вибрирует и, таким образом, производит звук. То есть чтобы заставить пьезоэлектрический зуммер издавать какой-нибудь шум (звук), мы должны заставить его вибрировать, тон этого звука будет зависеть от того как быстро кристалл вибрирует. То есть тоном звука можно управлять с помощью частоты подаваемого на кристалл тока.

А каким образом мы можем получить переменную частоту в плате Arduino? И здесь как раз на помощь приходит функция tone (). Эта функция позволяет генерировать определенную частоту на заданном контакте. Можно регулировать и время генерации частоты если это необходимо. Синтаксис функции tone () выглядит следующим образом:

Синтаксис
tone(pin, frequency)
tone(pin, frequency, duration)
Параметры
pin: контакт, на котором необходимо генерировать частоту (тон)
frequency: частота тона в герцах — unsigned int
duration: продолжительность тона в миллисекундах (опционально) — unsigned long

В качестве pin может выступать любой цифровой контакт платы Arduino. Генерируемая частота зависит от размера таймера в вашей плате Arduino. Для Arduino Uno и других подобных ей плат минимальная частота звука составляет 31 Гц, а максимальная – 65535 Гц. Диапазон воспринимаемых ухом обычного человека частот значительно меньше.

Проигрывание мелодий пианино с помощью Arduino

Мы знаем что мы можем проигрывать различные звуки с помощью функции Tone() платы Arduino. Но каким образом проигрывать с помощью этой функции определенные музыкальные ноты? Для этой цели можно использовать, к примеру, специальную библиотеку под названием “pitches.h”, которую написал Brett Hagman. Эта библиотека содержит всю необходимую информацию о частотах, которые соответствуют каждой музыкальной ноте. В нашем предыдущем аналогичном музыкальном проекте (в нем вы можете более подробно прочитать об использовании данной библиотеки) мы использовали эту библиотеку для проигрывания таких мелодий как Pirates of Caribbean, Crazy Frog, Mario и даже titanic – и это звучало превосходно.

В проекте мы используем всего 8 кнопок, каждая кнопка используется для проигрывания одной определенной ноты, следовательно, всего с помощью нашего пианино мы можем проигрывать 8 нот. Мы выбрали 8 наиболее часто используемых музыкальных нот, но вы можете внести изменения в проект, выбрав другие 8 нот, либо же добавить в проект еще кнопок чтобы получить еще больше нот.

В этом проекте мы будем использовать следующие музыкальные ноты — C4, D4, E4, F4, G4, A4, B4 и C5.

Объяснение программы для Arduino

Полный код программы приведен в конце статьи, здесь же мы рассмотрим его наиболее важные фрагменты.

В нашей программе мы будем считывать аналоговое значение напряжения с контакта A0 чтобы определить какая кнопка была нажата и затем проигрывать мелодию, соответствующую этой кнопке. Также мы должны записывать какие кнопки нажимал пользователь и как долго он их нажимал чтобы потом можно было воспроизвести сыгранную пользователем музыку.

В программе сначала мы должны объявить 8 используемых нот. Соответствующие частоты для этих нот будут браться из файла pitches.h и затем будет формироваться массив как показано в следующем фрагменте кода. К примеру, из данного массива следует, что ноте C4 будет соответствовать частота 262 и т.д.

Arduino Tutorial : Mini Piano © GPL3+

In this video, I show you how to make a mini piano using Arduino.

• 52,541 views
• 9 comments
• 50 respects

Components and supplies

Necessary tools and machines

About this project

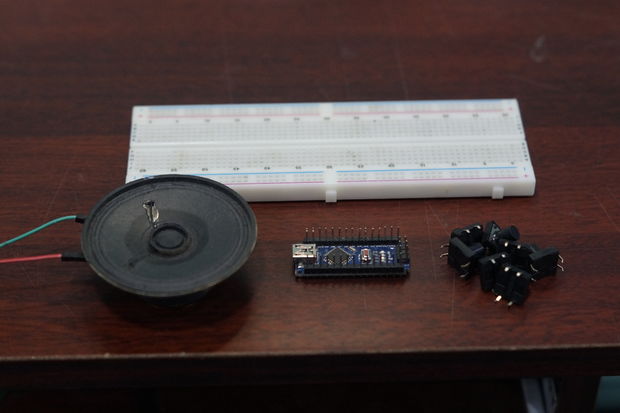

Step 1: Parts and Material

components

The Parts which we need are :

* Push Buttons — 7

Step 2: Connections

connections

The Buttons are connected to D4 to D10 of the Arduino

The Piezo Buzzer -> D11 of the Arduino

Step 3: The Code

Before you can start playing your piano, you will need to obtain and install the Tone Arduino library if it is not already installed. This can be downloaded from Github here. If you do not know how to install third-party Arduino libraries in your version of the Arduino IDE, reference this guide on Arduino.cc. Attached below, you will find a zip file that contains the Arduino code for Arduino Piano. Download it and unzip it somewhere on your computer. Open Arduino_Piano.ino in the Arduino IDE and upload the code to your Arduino.

And that’s it! You should now be able to tap on the keys and hear the corresponding notes played through the buzzer. If the note isn’t accurate, you can adjust the note value in the Arduino sketch to set what value that the pitch is achieved.You can also change the scale that is played by uncommenting one of the few scales included, or make your own scale! If you make your own piano, please comment and show us some pictures and videos. We’d love to see some creative instruments!

Give a thumbs up if it really helped you and do follow my channel for interesting projects 🙂

Thanks for reading!

Working of the Project

CodeArduino

Project Repo

Schematics

Connections

Comments

Please log in or sign up to comment.

Author

Rahul Khanna D

• 14 projects
• 196 followers

Published on

Members who respect this project

Table of contents

Similar projects you might like

An electronic keyboard with 7 piano keys, programmed to Middle B/A/G/F/E/D/C, and an 8th button used to access a menu of preset songs.

Electronic Piano Keyboard With Preset Songs

Project tutorial by Lindsay Fox

• 108,063 views
• 77 comments
• 231 respects

This is an easy how-to make a mini-piano using Arduino, including a preset song!
