Как я сделал дома все светильники умными. Обзор выключателей Aqara, они еще расход энергии показывают!
В закладки
Давно на страницах iPhones.ru не было ничего о популярной экосистеме умного дома Aqara. Между тем, российская локализация получила очередное пополнение ассортимента: в неё появились умные выключатели с нейтралью.
Подключение с помощью 2 проводов (обычно в России используется 1, «разрываемый» выключателем) позволило увеличить максимально допустимую мощность подключаемых устройств, реализовать защиту от перегрузки, «память» состояния и мониторинг потребляемого тока.
Сегодня исправим досадную оплошность, и подробно рассмотрим новинку в деталях. Обновление долгожданное, полезное — но очень непростое в реализации.
Содержание:
Изучаем обновленные выключатели Aqara для России
Линейка Aqara H1 EU включает варианты на любой случай
Прибывшие на обзор выключатели с нейтралью стали расширением уже описанной нами линейки Aqara Smart Wall Switch H1, о представителях которой (без нейтрали для стандартной российской проводки и беспроводных) ранее уже выходил подробный материал.
Как и они, выключатели Aqara Smart Wall Switch H1 EU (With Neutral) получили удобную заднюю часть, позволяющую устанавливать прибор в обычные российские (и не только) круглые подрозетники. Те самые, что используются в каждой квартире, в каждом доме.
Таким образом, линейка Aqara H1 EU для российского рынка теперь включает в себя 5 выключателей:
Для их монтажа не нужно искать и заказывать из Китая сложные при установке в бетонные стены квадратные подрозетники. Подойдут абсолютно любые из ближайшего хозмага. Даже самые дешёвые от застройщика.
Правда, советские лучше будет заранее поменять на современные: вместо металлических «распорок» для установки используется винтовое крепление. Таким образом потребуются соответствующие части в «стакане»-подрозетнике, которых в устаревших вариантах нет.
Кроме того, все стеновые Aqara H1 имеют четко обозначенный верх и низ — здесь конструкция вариантов с нейтралью и без неё совершенно идентична.
И ещё один важный момент: ранее рассмотренные варианты без нейтрали спокойно устанавливаются вместо любого выключателя, тогда как для новинок с нейтралью потребуется модернизация проводки.
Но польза от этого будет.
Зачем выключателю третий провод?
Для начала разберемся — что же такое нулевой провод, чем он отличается от заземления и какие преимущества даёт.
В обычной проводке российских квартир используется трёхпроводная схема: синий провод является нулем, красный или белый — фазой, желтый с синей полосой — заземлением. Цвета могут меняться, но для розеток современных квартир схема достаточно стандартна.
В выключателях тот же набор работает чуть иначе:
- синий — фаза, которая приходит на устройство управления;
- белый и другие — размыкаемый провод на светильник или другой потребитель;
- зеленый с полосой или не задействуется, или используется для потребителя.
Ноль расположен «в стене», на него идет закрытый контакт светильника. Чаще всего это соединение или в распаячной коробке где-то рядом — тогда для модернизации будет достаточно подвести к выключателю дополнительный провод. Иначе (что бывает ничуть не реже) кабель потребуется тащить до автомата защиты в щитке.
Более современная схема подключения предлагает подводить к выключателям 2 провода: фазу и ноль одновременно. При этом размыкание идёт аналогично предыдущему варианту, поскольку «ноль» в данном случае обходит светильник или другое управляемое устройство.
«Нулевой провод» для выключателя представляет собой дополнительную линию электроцепи, соединяющую размыкаемый выключателем провод после светильника. Такое подключение позволяет реализовать несколько важных вещей:
✅ Устранить мерцание выключателей с подсветкой, известное почти всем владельцам светодиодных ламп — оно связано с наличием «остаточного» напряжения на контактах.
✅ Устранить писк и другие звуки от выключателя, появляющиеся по аналогичным причинам.
✅ Заменить выключатель розеткой или дополнить его при необходимости.
✅ Дополнить выключатель дистанционно управляемым по Wi-Fi или Bluetooth реле или заменить обычный выключатель на «умный».
✅ Организовать собственное питание умных выключателей, необходимое для «памяти» исходных состояний (до физического выключения).
✅ Контролировать потребленную светильником электроэнергию (работает как вольтметр).
Кажется, всё понятно? Посмотрим на практике — новых умных выключателях Aqara.
Как правильно установить выключатель Aqara с «нулем»
Все стеновые выключатели Aqara H1 обладают единой конструкцией из пары основных элементов. Первый — умное реле в пластиковом корпусе, установленное на металлическую рамку. Вторая — собственно блок клавиш в пластиковом корпусе.
Установка умных выключателей ничуть не сложнее, чем их «глупых» аналогов без электронной начинки.
Последовательность действий следующая:
1. Разбираем выключатель, отщелкнув 4 пластиковых защелки с помощью медиатора или пластиковой карты.
2. Подключаем к выключателю последовательно выходы на светильники (контакты L1–L2), нулевой провод (контакт N) и фазу (контакт L).
3. Устанавливаем металлическую планку выключателя на подрозетник и крепим комплектными винтами.
4. Устанавливаем внешнюю часть выключателя.
Варианты на 1 и 2 клавиши отличаются только числом подключаемых светильников, то есть числом выходов и соответствующих им клавиш. Входов для фазы и нуля ровно по одному.
Напомню, что вместо обычных позиционных переключателей в линейке Aqara H1 используются кнопки с одинарным нажатием. Таким образом, физическое размыкание контактов электропроводки происходит в реле. Как и всё прочее управление.
За счет этого выключатель может «отключаться» от сети и работать в качестве пульта управления любым прибором в доме, запускать сценарии автоматизации или для других целей.
Но об этом — чуть позже. Сначала нужно подключить устройство к приложению.
Интеграция в «умный дом» за пару минут
Все выключатели Aqara серии H1 EU как с нейтралью, так и без неё подключаются по ZigBee 3.0. Соответственно, потребуется одна из новых версий хаба: ночник M1s, камера G2H или пульт управления M2. Устройства для китайского рынка не подойдут.
Подключение в экосистему проводится буквально в пару кликов:
1. Устанавливаем и настраиваем ZigBee-хаб Aqara.
2. Запускаем приложение Aqara Home (iOS, Android), вводим учетные данные или регистрируемся.
3. Переходим во вкладку (правый верхний угол) «+» -> раздел Выключатели и розетки -> Умный выключатель настенный с нейтралью.
4. Подтверждаем подключение, зажав левую клавишу на 10 секунд.
Выключатели с нейтралью позволяют отключать или инвертировать подсветку
После того, как светодиоды проморгают трижды синим цветом, устройство станет доступным для настройки. Соответственно, любое физическое действие будет сопровождаться желтой индикацией, а настройки или программное действие — снова синей.
Как работают выключатели в Aqara Home
После настройки управление доступно прямо с главного экрана приложения
Все настенные проводные выключатели Aqara H1 могут играть роль как обычного выключателя, так и пульта управления, прямо в приложении установив желаемое действие, которое будет выполняться по нажатию.
Вариаций множество: запуск автоматизаций, триггер сценариев (потребуется задать одно из состояний в качестве условия Если/Действие) или управление удалёнными приборами.
Так можно научить умный дом управлять группами светильников, включать другие приборы или, наоборот, выключать все электроприборы во время отключения света.
Причем, для двухклавишного выключателя кнопки разделяются. Одну можно оставить для физического управления светом, вторую задействовать для других целей.
Можно сделать умными и обе, тогда светильникам все равно останется виртуальный пульт с 2 кнопками в приложении Aqara Home, которые будут управлять включением и выключением света.
Исследуем энергопотребление приборов с Aqara
Нейтраль (она же нулевой провод электроцепи, подключаемый к реле), нужна для собственного питания выключателя: замкнутая нейтральным проводом цепь электроснабжения позволяет питать реле даже после выключения света.
Это позволяет использовать более сложные автоматизации напрямую, без сложных сценариев из приложения — достаточно будет нажать на физическую клавишу, чтобы восстановить заранее отрегулированную лампу или установленную сложную схему точечных светильников.
Теперь прибор полноценно заменяет многопозиционный кубик Aqara: даже если перед выключением было выполнено действие на несколько нажатий, оно будет восстановлено в исходном состоянии.
Ещё одной важной функцией стало измерение потребления: в настройках Aqara Wall Switch в приложении Awara Home появилась вкладка «Журнал энергопотребления», которая показывает динамику по дням и неделям аналогично другим датчикам бренда, имеющим собственное питание.
Статистика ведется по любым временным промежуткам
Данные собираются по всему устройству, разделения на отдельные линии для двухкнопочного выключателя нет. А нужно ли?
Кроме того, теперь пользователям доступна не только защита от перегрева самого выключателя, но и защита от перегрузки самого управляемого прибора. Как только включенный а-ля вольтметр выключатель увидит скачок напряжения, он отключит питание. Пользователю придется повторно нажимать на клавишу физически или в приложении, но, возможно, это спасёт прибор от окончательной поломки, а квартиру от пожара. С учетом того, что максимальная допустимая нагрузка выросла до 8 А, функция может оказаться очень полезна.
Нельзя упускать и другой факт: именно версия выключателя With Neutral позволяет управлять слаботочными устройствами, потребляющими до 3 Вт. Если заставить работать более привычный вариант с единственной маленькой светодиодной лампой, реле внутри не хватит питания для включения реле. И ничего не заработает.
Что умеет Homekit с новыми выключателями Aqara

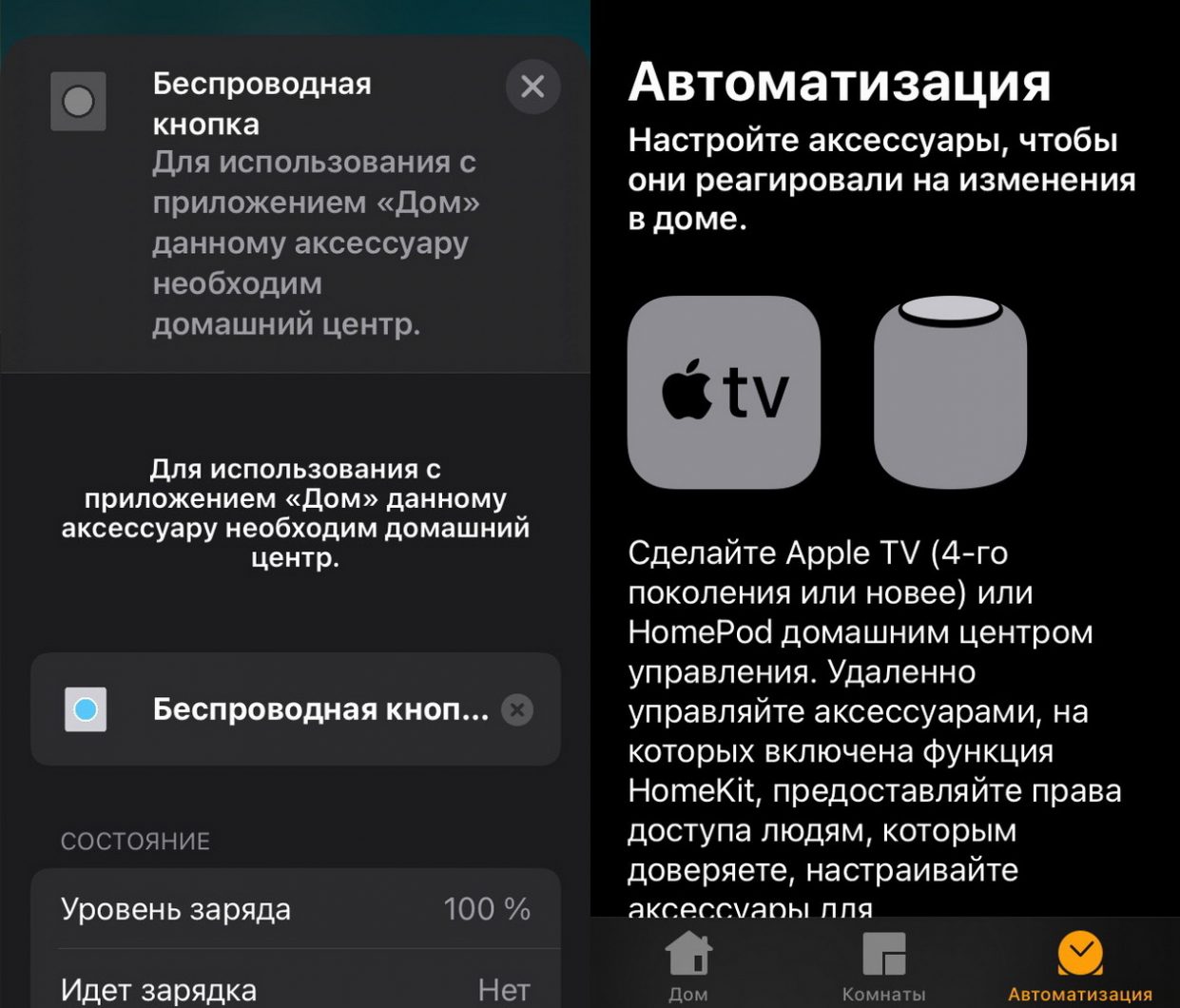

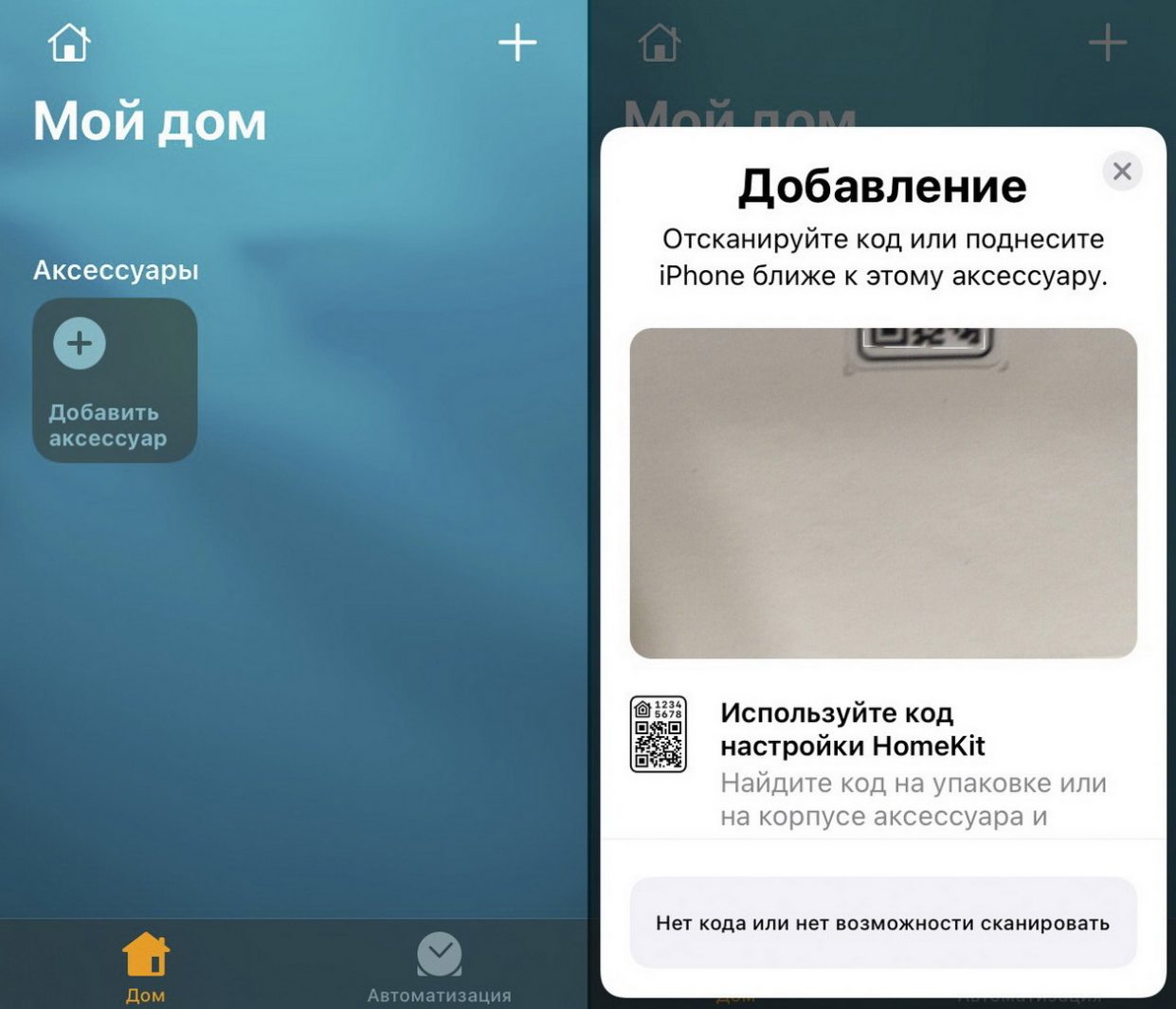

Для фирменной экосистемы Apple новые выключатели тоже подходят. Для подключения потребуется перейти во вкладку Дополнительные настройки -> Привязка HomeKit и направить камеру на QR-код в инструкции. Указываем месторасположение аксессуара, его имя — вот и готово.
После этого действия с Aqara Switch можно вынести на главный экран или интегрировать в типовые сценарии HomeKit «Ушел из дома»/«Пришел домой». Кроме того, в приложении “Дом” можно объединять устройства Aqara с компонентами других производителей.
Для полноценной работы Apple Homekit и реализации автоматизаций устройств Aqara нужен домашний центр автоматизаций, установленный дома: Apple TV версии не ниже 4, колонка HomePod (mini) или iPad.
Однако, все фирменные программные фишки выключателя с нейтралью останутся за бортом — энергопотребление можно увидеть только в Aqara Home. Кроме того, в приложении «Дом» без упомянутого домашнего центра индицируется только пульт управления светом (стандартная функция).
Разделение на физические и программные реакции так же возможно реализовать только в родном приложении экосистемы, либо с помощью голосового помощника.
Управляем голосом: Алиса, Маруся и Siri
Чтобы научить добавленный в Homekit компонент реагировать на голосовые команды Siri и реализовывать тем самым сложные программные сценарии, потребуется:
1. Создать в приложении Aqara Home -> Сценарий -> «+» в правом верхнем углу необходимую последовательность действий.
2. Активировать переключатель Включить автоматизацию, установив метод запуска.
3. Через иконку Siri в настройках созданного сценария создать управляющую фразу.
После с помощью голосовых команд можно будет использовать Aqara Wall Switch как для управления светом, так и для реализации сложных управляющих цепочек действий. При выключенном экране тоже работает.
C другими голосовыми помощниками устройства линейки Aqara H1 тоже работают (что с нейтралью, что без неё), хотя и требуют предварительной настройки в в приложение Aqara Home.
Для Алисы и Маруси потребуется:
1. Установить приложение Яндекс.Браузер, Яндекс или Маруся.
2. Перейти в пункт настроек Мой дом или Умный дом.
3. Найти экосистему Aqara и нужное устройство.
4. Авторизоваться в предложенной форме той же учетной записью, что используется в Aqara Home.
5. Подтвердить подключение, обновить список устройств.
Оба варианта позволяют определять местоположение компонентов, настраивать сценарии автоматизации. Предыдущие настройки в Aqara Home не переносятся.
Управлять можно как голосовыми командами, так и с помощью «визуальных пультов» на странице устройства в рамках списка реализованных команд. Не густо. Зато российские помощники работают с любых устройств, на которых можно запустить веб-версию помощника.
Ответы на главные вопросы
Подытоживая, можно уверенно сказать – новые умные выключатели Aqara с нейтралью стали логичным продолжением линейки Aqara H1 EU и пригодятся в каждом доме. Подумать только:
- работают даже с маломощными светильниками без шума и мигания;
- оборудованы защитой от перегрузок и перегрева;
- позволяют удалённо включать и выключать освещение из любой точки мира;
- умеют работать в роли беспроводного пульта управления любым элементом умного дома;
- считают расход электроэнергии и ведут подробную статистику.
Но стоит учитывать, что новинка имеет серьезные ограничения. В ряде сценариев придётся ограничиться выключателями без нейтрали: продвинутая модификация не любит частых скачков и отключений электроэнергии. О необходимости более продвинутой проводки тоже забывать не стоит – иногда для того, чтобы провести нейтральный провод к выключателю, требуется устроить немаленький ремонт.
Поэтому в старом фонде их стоит рекомендовать только тем, кто планирует капитальный ремонт и полную смену проводки. Впрочем, эта операция и в новостройках пригодится. Вот тогда-то все домашние выключатели стоит поменять на двухклавишные Aqara H1 EU, чтобы на каждой позиции иметь максимум простора для творчества.
Кстати, а электросети в вашем жильё готовы к установке выключателей с нейтралью?
�� Все фотографии в статье:
В закладки
Умный выключатель Aqara E1 под круглый подрозетник
Умный дом от Xiaomi можно похвалить за простоту настройки и монтажа. Это коробочное решение позволяет за считанные минуты оснастить квартиру разными датчиками и исполняемыми устройствами, а также настроить автоматизацию. Но было и досадное исключение – выключатели под квадратный подрозетник, монтаж которых было не осуществить без перфоратора. Многих это останавливало, но в 2021 году производитель услышал просьбы трудящихся и выпустил модель под круглый подрозетник. Сегодня мы подробно рассмотрим Aqara Smart Wall Switch E1:
На пробу я купил 2 одноклавишные модели. Давайте разберемся чем они различаются, какие функции имеют и подключим во всех возможных приложениях.
Содержание:
Комплект поставки и внешний вид
Поставляется в небольшой коробке:
Её размеры 90 x 90 x 42 мм, а весит 125 гр. Данная модель поставляется для внутреннего рынка Китая, поэтому все надписи на китайском языке. Внутри нас ждет выключатель, инструкция и крепежные винты:
Корпус выполнен из привычного матово-белого ABS-пластика. Клавиша имеет обрамление рамкой, а светодиоды вынесены на отдельный отступ снизу.
Размеры выключателя: 86 x 86 x 30 мм, от стены будет выпирать менее чем на сантиметр.
И должен заметить, размеры очень сильно уменьшились. Для наглядности достаточно сравнить выступающие части у модели из обзора и выключателя из линейки D1:
Устанавливается в круглый подрозетник с глубиной от 12 мм, поэтому можно с уверенностью сказать, что им можно заменить практически любой российский выключатель (если подрозетник имеет резьбу под винты).
На задней стороне находятся прижимные разъемы подключения и указаны характеристики:
Теперь давайте разберем его и посмотрим, что скрывается внутри корпуса. Для начала снимем клавишу:
Для унификации используется корпус двухклавишной версии. На кнопках резиновые накладки, которые обеспечивают довольно тихое нажатие.
Идем дальше, снимаем верхнюю часть корпуса, чтобы получить доступ к плате:
На обратной стороне мы обнаружим электромагнитное реле Hongfa HF32FV-G на максимальную нагрузку в 10A.
Версия с нулем и без нуля
В продаже можно встретить 2 версии: с нулем (zero line или with neutral) и без него (no neutral или live line). И перед покупкой надо четко понимать, какая из них вам подойдет. В подавляющем большинстве квартир и домов через выключатель проходит только фазовый кабель, и работает это по такой схеме:
Все просто и понятно. Чтобы подключить выключатели без нулевой линии (модели QBKG38LM и QBKG39LM) мы просто снимаем старый физический выключатель и на его место устанавливаем умный (при этом главное не перепутать полярность, фазу подключаем в разъем L).
В версиях с нулевой линией (QBKG40LM и QBKG41LM) дополнительно в подрозетник требуется подвести ноль. Это позволяет выключателю функционировать как отдельное независимое устройство, которое может работать даже без подключения контура освещения. Выглядеть это будет так:
Вроде изменения не критичные, но если проводка уже проложена и сделан ремонт, малой кровью тут не отделаться.
Надо понимать, что обе версии имеют удаленное управление. Тогда зачем нужен ноль, если все и так будет работать? И если в других линейках выключателей есть существенные отличия в функциональных возможностях, тут практически нет отличий. Энергопотребление у них отсутствует, а логический режим есть в обеих версиях.
Но есть небольшой нюанс, у версии без нуля в параметрах указана еще и минимальная нагрузка 3Вт. На практике выключатель может нестабильно работать, если через него подключены умные лампы. Точнее, если умные лампы выключить логически, нагрузка на выключатель опустится ниже минимального значения, и его реле отключится (соответственно лампы уйдут в оффлайн). Подробнее про это писал в статье про организацию умного освещения.
Одно важное преимущество у версии с нулем всё-таки есть, только в ней можно инвертировать светодиодную подсветку (во все выключателях Xiaomi она горит при включенном состоянии, что неудобно для поиска в темноте).
Если есть сомнения – берите версию без нуля. Да, она стоит немного подороже, зато в случае чего не придется менять.
Характеристики QBKG38LM и QBKG40LM
Стоит упомянуть и технические параметры. Вот, что указано на коробках:
Продавец зачем-то заклеил штрихкоды, наверное производитель не хочет их продажи в России. Оно и понятно, всегда лучше продавать «локализованную» версию H1 в 2 раза дороже китайской.
Но идем дальше, представлю параметры в виде двух удобочитаемых таблиц:
Без нулевой линии QBKG38LM
| Производитель | Aqara |
| Модель | Smart Wall Switch E1 no neutral (QBKG38LM) |
| Материал корпуса | ABS пластик |
| Питание | 220V，50Hz |
| Допустимая нагрузка | мин. 3 Вт, макc. 1100 Вт |
| Рабочая температура | от 0℃ до 40℃ при отн. влажности 0-95% |
| Модули связи | ZigBee 3.0 |
| Габариты (корпус) | 86 x 86 x 30 мм |
| Вес | 92 гр |
Zero line QBKG40LM
| Производитель | Aqara |
| Модель | Smart Wall Switch E1 neutral (QBKG40LM) |
| Материал корпуса | ABS пластик |
| Питание | 220V，50Hz |
| Допустимая нагрузка | макc. 1100 Вт |
| Рабочая температура | от 0℃ до 40℃ при отн. влажности 0-95% |
| Модули связи | ZigBee 3.0 |
| Габариты (корпус) | 86 x 86 x 30 мм |
| Вес | 97 гр |
Сравнение версии E1 и D1
Нельзя пройти мимо выключателей под китайский квадратный подрозетник. Я говорю про линейку D1, про которую уже писал ранее. И если вам не принципиален тип подрозетника, я бы присмотрелся к ним.
Начнем с того, что у D1 есть версия с тремя кнопками, что для многих будет критично.
Дизайн тоже немного отличается, но по сути одно и тоже. А вот максимальная нагрузка разная. У версии без нуля она равна 1600 Вт, а с нулем аж 2200 Вт.
Второй момент функциональный. Я говорю про подсчет энергопотребления, пригодится может далеко не всем, но кому-то будет принципиально (хотя потом могут её добавить и в E1).
В плюс новой версии можно отнести возможность изменения режима работы светодиодного индикатора.
Установка в подрозетник
Переходим к монтажу. Отключаем общий автомат и снимаем старый выключатель. Обратно включаем автомат и при помощи индикаторной отвертки определяем фазовый провод:
Его надо будет подключать в разъем L (не забыв предварительно отключить питание). Контур освещения подключаем в разъем L1, а нулевую линию в N (при наличии).
Плюсы квадратного подразетника – одинаково удобная установка как китайских, так и российских выключателей. Используя крепежные винты фиксируем панель к стене, предварительно сняв крышку.
Надеваем крышку, подаем питание и проверяем работу. На данный момент он должен функционировать как простой выключатель, при этом индикация будет мигать красным.
Теперь перейдем к подключению его в систему умного дома.
Подключение в Mi Home
Подключим их к умному дому Xiaomi, для этого нам потребуется установленное приложение Mi Home. И не только оно, поскольку выключатели работают по протоколу ZigBee 3.0, для подключения им потребуется ZigBee шлюз.
Для начала убеждаемся, что в настройках приложения мы выбрали китайский регион, нажимаем кнопку добавления устройства и находим наши выключатели в общем списке. А дальше нас порадуют сообщением, что поддерживаются только свежие шлюзы Mijia Gateway 3 и Aqara M1S. Зажимаем кнопку выключателя на 5 секунд, пока индикация не начнет мигать синим цветом:
Если подключить не получается, пишите в комментариях, попробуем разобраться. Можно еще попробовать прямое подключение. Перейдем в основное меню, нам доступно удаленное включение и выключение света, установка таймера отключения и настройка сценариев автоматизации.
А дополнительные настройки отличаются в зависимости от типа выключателя. Например, в версии с нулем есть возможность инвертировать подсветку, а в версии без нуля есть некий режим работы для предотвращения мерцания:
Из общего мы можем отключать светодиодный индикатор ночью, включить восстановление режима, предшествующего отключению электричества, установить режим беспроводного выключателя и изменить значок на главном экране.
Ну и что за выключатели без взаимодействия с другими устройствами умного дома, будь то беспроводные выключатели (выступающие в качестве проходных), или датчик движения для автоматического включения и выключения. При этом, можно использовать состояние выключателя в качестве триггера сценариев:
Приложение Aqara Home
Если вам больше нравится приложение Aqara Home, то можно по аналогии подключить и в него. Из плюсов возможность работы как в китайском, так и в российском регионе. Функциональные возможности как в Mi Home:
А вот сценарии более разнообразные, добавились действия при перегреве выключателя. А вот возможности двойного и длительного нажатия так и не появились.
Голосовое управление через Яндекс Алиса
Сейчас сложно себе представить умный дом без голосового управления. И Алиса от Яндекс самый практичный голосовой помощник на русском языке.
Если аккаунт Xiaomi уже привязан к Яндексу, то выключатель автоматически добавится в Алису. Через голосовые команды мы сможем включать и выключать каждую клавишу в отдельности, а так же включать свет на определенное время.
Несмотря на то, что в Mi Home установлен китайский регион, реакция составляет менее секунды. Управлять можно с Алисы на телефоне, но со станции будет поудобнее.
Apple HomeKit
В умном доме Apple тоже можно управлять этими выключателями, для этого необходимо просто добавить шлюз в систему. И хочу обратить внимание, что Gateway 3 их не пробрасывает в HomeKit! Добавить получилось через Aqara M1S.
Самое быстрое время реакции, плюс может участвовать в сценариях. Siri тоже управляет без проблем, жалко только, что колонки HomePod не поддерживают русский язык, но он есть на айпаде.
Купить выключатель Aqara E1
На данный момент все виды данных выключателей можно заказать на Aliexpress (иногда пишет что товар недоступен, потом снова появляется).
Хочу обратить внимание, что под круглый подрозетник есть еще Aqara Smart Wall Switch H1 EU. Это другая модель, которая отличается как дизайном, так и функционалом. Смотри, не перепутай, Кутузов.
Личный опыт
На самом деле подобные выключатели ждали давно. Мало кто хотел искать где купить квадратные монтажные коробки, да еще и монтировать их в стену. Тут мы получаем коробочное решение, которое позволяет без проблем заменить старый выключатель, и быстро интегрировать его в системы с голосовым управлением.
Все основные функции есть, дизайн вполне неплох, хоть и подойдет не всем.
Минусы – отсутствие версий с тремя кнопками и с другими цветами.
В целом получились отличные выключатели, которые смело могу рекомендовать к покупке. Решил поставить один себе, если со временем возникнут проблемы, обязательно дополню статью.
Схемы проходных выключателей Aqara
Ранее мы уже рассказывали об умных выключателях Aqara, а так же об их возможностях и настройках. Но пришло время ответить пожалуй на самый задаваемый вопрос, который волнует наших покупателей, а именно: «Возможно ли сделать выключатели Aqara проходными и если да, то как?»
Но прежде чем начать, хотелось бы вкратце рассказать, что такое «проходной выключатель» и в каких случаях они используются.
Если обойтись без специальной терминологии и объяснить все своими словами, то проходной выключатель – это устройство, которое предназначено для включения и выключения одного источника света из двух и более мест. Самым распространенным примером из жизни, пожалуй можно назвать лестницу в загородном доме. Это когда вы, направляясь на второй этаж, включаете свет внизу, а поднявшись, можете выключить его уже наверху.Также часто применяется при организации освещения в спальне, когда один выключатель монтируется на входе в спальню, а другой – около кровати. Тогда не придется вставать с кровати, чтобы выключить свет. Согласитесь, это очень удобно.
Схемы подключения проходных выключателей Aqara
Схема №1
Самый простой способ сделать выключатель Aqara проходным, это приобрести ему в пару беспроводную модель. Которая при помощи запрограммированных вами сценариев, через мобильное приложение «Aqara Home», будет дублировать функции основного.
Осуществите монтаж Aqara Wall Switch (No Neutral, Single Rocker) на место старого выключателя, прикрутив провод фазы в разъем (L), а провод идущий к светильнику к (L1).Для беспроводной модели Wireless Remote Switch (Single Rocker) просто найдите подходящее место и прикрепите ее при помощи двухсторонней клейкой ленты идущей в комплекте. Если вами уже было подготовлено отверстие с монтажной коробкой, то не огорчайтесь, беспроводной выключатель легко закроет его.
Схема №1.1
Данная схема предназначена для двухкнопочных моделей и практически полностью повторяет первую, за тем исключением, что провод идущий от второго светильника необходимо прикрутить в разъем (L2).
Схема №2
Этот способ отличается от предыдущего тем, что тут не понадобятся выключатели Aqara, а их заменят простые проходные и беспроводное реле – Aqara Wireless Relay.
Прежде чем приступить к монтажу убедитесь, что реле Aqara помещается в распределительную коробку, а выключатели являются проходными, от классических они отличаются наличием большего количества контактов.
Схема подключения достаточно простая, хоть на первый взгляд так и не скажешь: соедините выходы обоих выключателей между собой, как это показано на схеме – они обозначены серым цветом. Далее, на вход первого выключателя подаем фазу, пойдет она от реле через выход (S2) – провод обозначен красным. Ко входу второго выключателя также подводим провод от реле, только уже из разъема с обозначением (IN) – синий провод. Важно, перемычка должна остаться на своем месте. Теперь переходим непосредственно к самому реле. Выход (L1) соединяем с про- водом, идущим к светильнику. Ну и запитываем его через сеть, где фаза подключается к разъему (IN)-красный провод и ноль к (IN) –синий провод.
Схема №2.1
Эта схема объединяет в себе две предыдущие. Но за основной элемент тут будет выступать беспроводное реле- Aqara Wireless Relay, а беспроводные выключатели Aqara Wireless Remote Switch лишь продублируют его действия при помощи сценариев заданных в мобильном приложении Aqara Home.
Само подключение происходит следующим образом: запитайте реле через провода фазы (красный), закрепив его в разъеме (IN) и нулевого провода (синий), соответственно закрепив в разъем (N). Провод от осветительного прибора подсоедините к (L1). Далее найдите подходящее место для монтажа беспроводных выключателей и приклейте их на двухстороннюю клейкую ленту идущую в комплекте поставки.
Схема №2.2
Данная схема предназначена для двух источников света и соответственно потребует двухкнопочные модели -Aqara Wireless Remote Switch (Double Rocker). В остальном она полностью повторяет предыдущую схему, за исключением того, что провод второго осветительного прибора будет подключен к разъему (L2).
P.S. Стоит отметить, что данный метод подключения является самым скрытым, при нем не придется делать отверстия под подрозетники и тянуть дополнительную проводку, достаточно будет спрятать реле в распределительной коробке.
Заключение
На примере выключателей и беспроводного реле Aqara, мы наглядно увидели, что простые устройства можно сделать не только умными и управляемыми, но и свести монтаж проводки к минимуму или вовсе отказаться от нее.
