Как перепаять гнездо зарядки на колонке в домашних условиях

Ремонт бумбокса (новое гнездо для зарядки)

У кетайских бумбоксов (мелких колонок) часто выламывают зарядное гнездо.

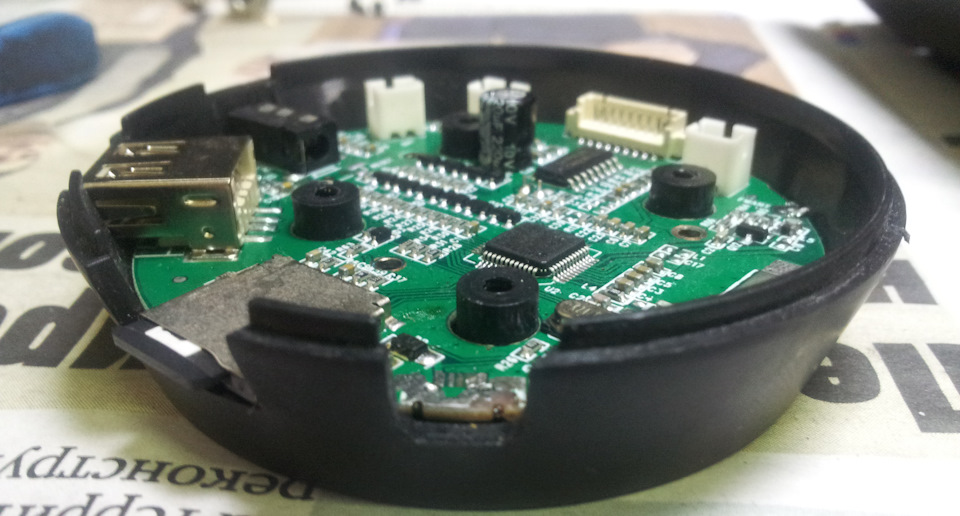

Разъем microUSB совсем малюська, держится плохо и потому часто вырывается вместе с «мясом» — печатными дорожками и площадками, к которым его припаяли руки китайских девчуль. Вот очередное решение проблемы возвращения к жизни «балалайки» с цветомузыкой.

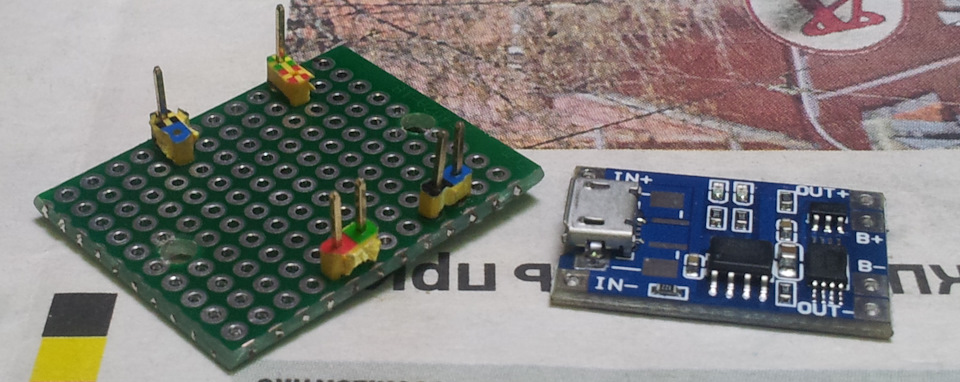

Материалы для переделки – платка контроля заряда-разряда литий-ионной батареи
— платка с металлизированными отверстиями, в качестве несущей поверхности для крепления платки контроля заряда литий-ионной батареи
— штырьки из мамки комповой
— кусочек алюминиевого профиля, винтики-гаечки

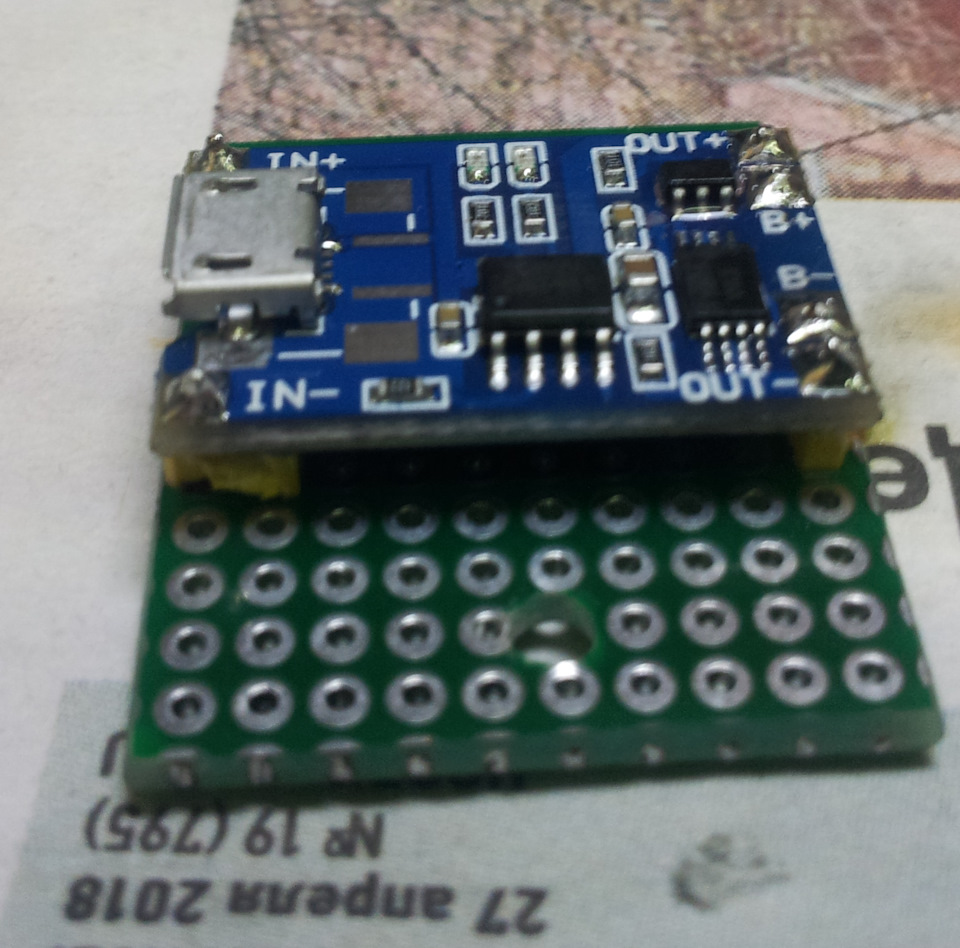

Создаем этакий бутерброд,

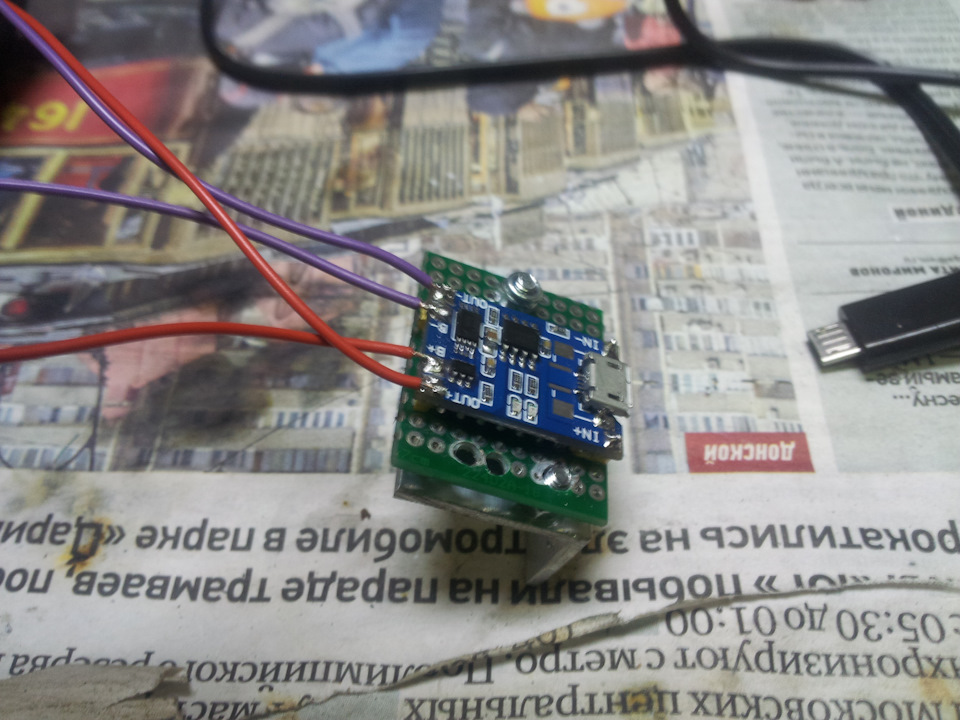

подпаиваем выводы батареи и разъема от платы

и крепим все это на противоположной стороне корпуса бумбокса, (там, где динамики. Места много), предварительно с помощью сверла и надфиля создав отверстие для штекера.

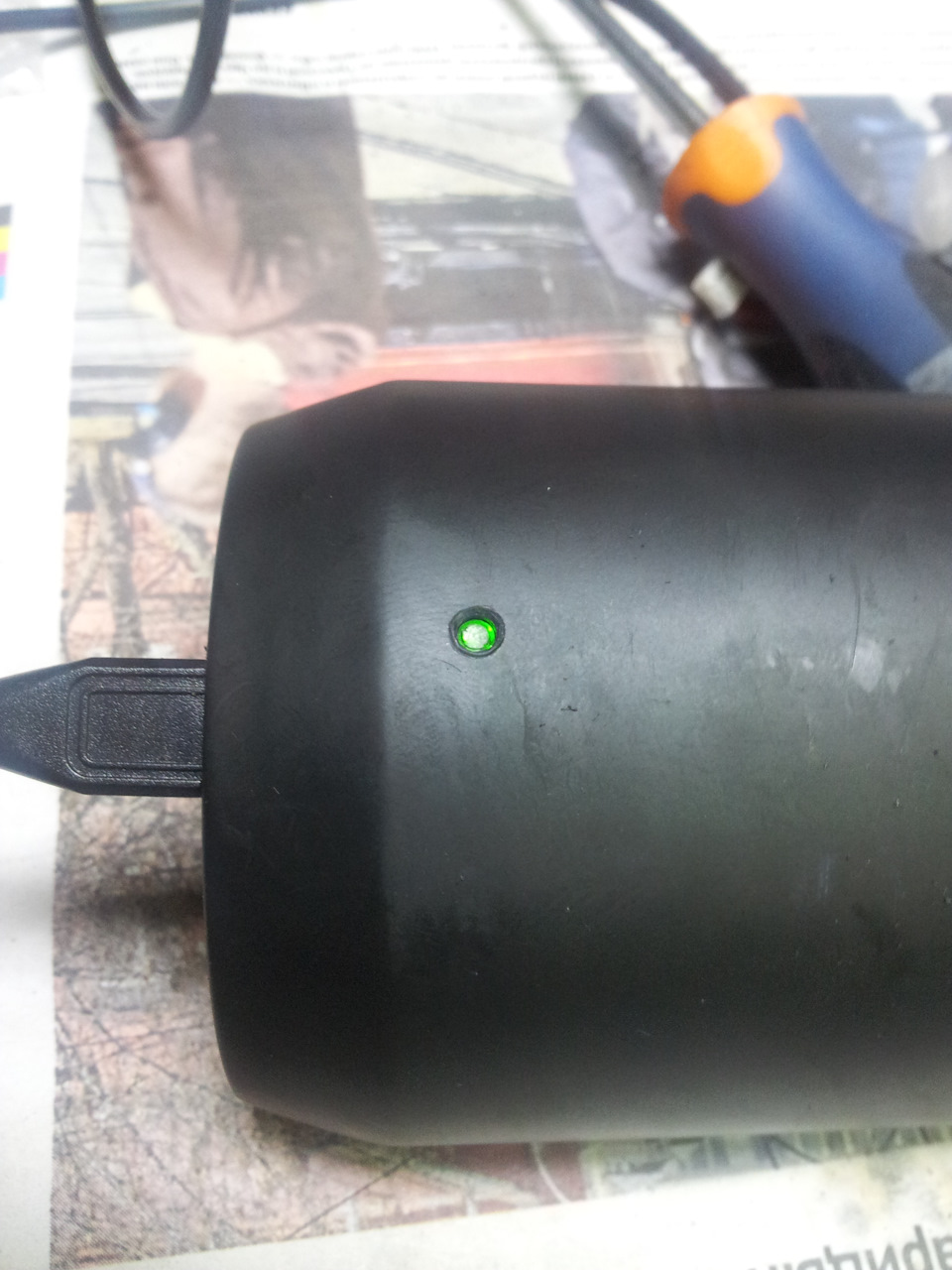

Заранее в корпусе напротив светодиодов платы контроля сверлим отверстие сверлом 3 мм и приклеиваем изнутри кусочек «уха» кассетной коробочки (фото не сделал).

Я в свое время при расставании с кассетами выкрутил из них мелкие винтики и отломал «ушки» у футляров. Вот и пригождается потихоньку…
А здесь видео счастливого финала

Быстрый ответ:Как Зарядить Колонку Если Гнездо Сломано?

Как зарядить колонку JBL без зарядки? Устройство без проблем зарядится при помощи USB кабеля, подключённого к ноутбуку, к повербанку, к адаптеру для сети 220 вольт. Для этого необходим сам провод и соответствующие девайсы. Более подробно о процессе зарядки колонки JBL без зарядного кабеля я расскажу ниже.

На задней крышке динамика JBL, за резиновой заглушкой, находится несколько портов для работы с устройством. Один из них — это круглый разъём для подключения кабеля электропитания. Но если вы забудете где-нибудь или потеряете, либо этот порт износится со временем, либо вы останетесь без электрической сети, то вы вполне можете использовать другой порт — для USB соединения.

JBL колонка содержит обычную литиевую батарею, которую можно заряжать также, как повербанк или телефон. Далее будут приведены несколько возможностей JBL устройства при помощи USB.

Почему колонка не заряжается

Для этого имеется несколько причин:

1. Чаще это происходит из-за неисправности USB-кабеля. Следует произвести его ревизию на предмет заломов и иных повреждений. Кроме того, может просто произойти физический износ. В любом случае его надо менять.
2. Неисправность аккумулятора или выработка положенного ему ресурса. Если элемент питания съёмный, то его надо заменить исправным аналогом. В том случае, когда вытащить его нельзя, придётся пойти к специалистам.
3. Плохой контакт в розетке. Причиной может быть как её неисправность, так и нерабочий штекер блока питания.

Если вы попробовали сделать все указанные варианты и ничего не помогло, то остается одно — нести свой гаджет в мастерскую.

Основные правила

Одно из основных преимуществ портативной акустики от вышеуказанного производителя заключается в высокой автономности. Колонка может работать до 16 часов подряд, без дополнительной подзарядки. Время работы аккумулятора существенно зависит от уровня громкости. Чем он выше – тем быстрее иссякает заряд.

Как только уровень заряда подходит к концу, нужно зарядить колонку JBL, но сделать это правильно, чтобы не испортить гаджет. При изготовлении беспроводных колонок производитель использует аккумуляторы двух видов: литий-ионный и литий-полимерный. Их также применяют для планшетов, плееров и другой техники.

Подключение акустики к источнику питания происходит через кабель USB. В большинстве случаев компания JBL использует порты в формате microUSB. Чтобы зарядить устройство, нужно использовать соответствующий кабель. Как правило, он идет в комплекте с акустикой.

Рекомендуется заряжать устройство в выключенном состоянии, чтобы процесс занял меньше времени.

Во время выполнения работы придерживайтесь следующих правил:

• Если вы заряжаете колонку во время работы, не включайте максимальную громкость, даже в том случае, когда гаджет заряжается через компьютер. Установите минимальную громкость и используйте технику во время зарядки.
• Чтобы колонка работала как можно дольше, не слушайте музыку на максимальной громкости, особенно, если вы находитесь вне дома, и рядом с вами нет источника для заряда аккумулятора. В противном случае он быстро иссякнет, и его нужно будет заряжать несколько часов.
• Во время переключения источника питания необходимо выключить портативную колонку и перед включением подождать около пяти минут. Несоблюдение этого простого правила приводит к тому, что акустика начинает портиться.
• Если вы используете новый гаджет впервые, нужно полностью разрядить аккумулятор. После его заряжают на протяжении часа до включения.
• Настоятельно не рекомендуется заряжать колонку рядом с водой или в комнате с повышенной влажностью.
• Даже при неиспользовании колонки ее нужно заряжать хотя бы один раз за 6 месяцев. Это поможет сберечь работоспособность динамиков.
• Используйте для зарядки целый кабель, без заломов и прочих дефектов. Храните его аккуратно в свернутом состоянии, и полностью разворачивайте перед эксплуатацией.

Сотрудники сервисных центров и профессиональные эксперты советуют полностью заряжать аккумулятор. Учитывайте наличие свободное времени перед тем, как подключать акустику к сети или ПК. Прерывать процесс нежелательно.

Будущее

Ну а продолжением этой серии, конечно, станет четвертая версия. Портативная колонка JBL Flip 4 была представлена в начале 2021 года на выставке в Лас-Вегасе. Главным её обновлением стало наличие стандарта IPX7, который защищает новинку от воды и пыли. Теперь купать девайс можно до получаса.

Дизайн не сильно изменился. Уменьшилось количество цветовых решений, остались лишь наиболее продаваемые. Аккумулятор имеет 3 тысячи мАч, при этом работать колонка может до 12 часов беспрерывно. Также появилась возможность объединять несколько моделей этой версии в акустическую систему. Ориентировочно продажи должны начаться весной 2021 года, а цена составит 100 долларов.

Разнообразие

Портативная колонка JBL представлена несколькими моделями. Каждая из них заслуживает отдельного внимания. Они различаются по примененным технологиям, по наличию особых функций, качеству звучания. Схожи между собой по дизайну и наличию фирменных спецификаций.

Так, покупателю доступна серия Flip – неплохая бюджетная линейка. Кроме того, есть вариант Charge, который представлен несколькими вариациями. Также есть отличная версия для тех, кому не важен размер девайса, а больше волнует качество звучания. Xtreme трудно назвать портативной, так как для этой колонки нужен даже ремень для переноски. Но о каждой модели по порядку.

Используем «лягушку»

Еще один вариант – приобрести универсальное приспособление. В быту оно получило название «краб» или «лягушка». Зарядить «лягушкой» удается даже устройство с намертво вышедшим из строя разъемом питания, ведь ток поступает непосредственно на клеммы батареи.

Лягушка – это пластиковый корпус, снабженный вилкой, которая вставляется в розетку. Также на нем есть место для крепления батарей и пара подвижных «лапок». Вставив батарею в гнездо, лапки подключают к клеммам с соблюдением полярности. Подключенная к розетке «лягушка» эффективно заряжает телефон.

У метода есть несколько недостатков:

• Приходится тратиться на покупку «краба». При этом качественное устройство стоит дорого (больше, чем придется заплатить в сервисе).
• Низкая степень безопасности, особенно при использовании недорогих устройств. Дешевые поделки неизвестных «умельцев» из Китая не обременяют карман, но гарантировать безопасность аккумулятора не сможет никто.
• Пока происходит подзарядка, телефоном пользоваться не получится.

Не оставляйте вставленного в розетку «краба» без присмотра. Периодически (раз в 20-30 минут) проверяйте, не вздулась ли батарея, не нагрелся ли чрезмерно корпус, горят ли индикаторы заряда. Эти простые меры позволят уберечь дом от возгорания.

Гораздо более безопасный вариант зарядки в обход разъема – применение беспроводной зарядной станции. Но такие технологии поддерживают лишь устройства последнего поколения.

Улучшение

Портативная колонка JBL 3 Charge стала дороже младшей версии на 4 тысячи рублей. Главным обновлением стало увеличение автономности до 20 часов, наличие технологии для спикерфона, а также стандарт защиты устройства от воды и пыли.

Новинка поменяла и внешний вид. Теперь она практически вся покрыта перфорированной решеткой, под которой спрятан динамик. Внизу есть специальная подставка и необходимые разъемы, сверху — кнопки для включения, громкости, проигрывания и Bluetooth.

Появились и различные индикаторы, которые оповещают об уровне зарядки и подключении. За 11 тысяч рублей покупатель получает все необходимые функции, также огромное количество дополнительных «плюшек» и отличный стильный дизайн.

Что делать, если сломалось гнездо

В том случае, если сломалось гнездо зарядки, а до ближайшей мастерской путь неблизкий, можно попробовать устранить эту неисправность. Делается это следующим образом:

1. Отщёлкиваем лицевую панель.

Снятие лицевой панели

1. Откручиваем боковушки.

Откручивание крепления боковушек

1. Выводим из зацепления вторую половину корпуса.

Демонтаж второй половины корпуса

1. Снимаем корпус.

Снятие корпуса

1. Теперь надо открутить саморезы, фиксирующие панель с портами.

Откручивание крепления портов

1. Вытаскиваем блок портов.

Блок с портами

1. Теперь осталось выпаять нерабочий разъём, а на его место впаять новый, который без проблем можно приобрести в любом магазине радиодеталей.

Если же его у вас нет, и купить вы его не можете, то остаётся одно — ехать в салон и отдавать колонку мастерам.

Подробно процесс разборки и замены можно посмотреть на этом видео:

Блютуз колонки. В топку microusb, чиним так, чтобы разъем пережил колонку.

У вас есть блютуз колонка? Вы любите её слушать и частенько ставите на зарядку одновременно с воспроизведением. Но произошел тот несчастный случай, когда она сиганула вниз, повисла на проводе и больше не идет зарядка. При рассмотрении разъем вырвало так, что сервисы пошлют в пешее эротическое или за роботу возьмут вес колонки золотом.

Вот и мне попалась такая колонка. Но я бываю дотошным и могу потратить много времени на удовлетворение собственного эго. Я запаял новый разъём, вывел дорожки. Через 1,5 месяца мне принесли, снова вырван. Хозяин блютуз колонки, ещё в тот первый раз предложил два провода из колонки вывести, чтобы заряжать контактами. Мне эта идея тогда не понравилась, как-то не по фэншую, чтобы заголенные проводки торчали наружу в надежде на трезвый разум заряжающего. Но на второй раз его предложение, всё-таки, сформировалось у меня в идею, и в переделку разъема, которую я поставил на поток. Да реализация банальна, просто я раньше не думал делать именно так. Пусть вас это подтолкнет на что-то интересное. Сохранившиеся фото готовых вариантов будут в галерее в конце статьи. А пока процесс.

Во всех дешевых китайских колонках контакты Data+ и Data- не задействованы, поэтому нас будут интересовать только Плюс и Минус. Как всегда, в USB это +5 Вольт. В колонках на Плюс идет какой-нибудь диод. А Минус связан с металлической частью всех разъемов usb, sd-слот, и тп.

Как зарядить колонку если сломалось гнездо для зарядки

Портативные колонки JBL отличаются качественной сборкой и надёжностью. Однако у них есть слабое место — зарядный порт. Со временем он выходит из строя. Перед владельцем остро встаёт вопрос, как можно зарядить колонку JBL, если сломан вход для зарядки. Можно ли решить проблему самому?

Оказывается, да. В этой стать разберём, как определить причину, как правильно разобрать колонку, как поменять разъём самостоятельно.

Как проверить зарядное, шнур и разъём

Перед тем как приступить к разборке колонки, проверяем работоспособность зарядного устройства, шнура и разъёма. Вероятно, проблема заключена именно в них.

Вначале осматриваем кабель. Не исключено, что он перетёрся, имеет внутренние повреждения жил проводов или изоляции. Это приводит к потере контакта, а значит, мешает процессу восполнения заряда батареи.

Иногда процесс не идёт должным образом из-за проблем в розетке. Подключаемся к другой розетке и проверяем, начался ли заряд. Если это не помогло, убеждаемся в исправности зарядных аксессуаров.

Проверяют исправность зарядного устройства или шнура просто. Для этого их меняют на заведомо исправные и подключают к колонке. Зарядка началась? Хорошо! Однако если её нет, обращают внимание на разъём.

Возможно, внутри разъёма скопилась пыль или грязь, появились следы коррозии, которые мешают передаче энергии. Для очистки разъёма пользуются деревянной зубочисткой. Она не вызовет замыкания контактов.

Другая причина — в механическом повреждении разъёма. Если резко выдернуть штекер, можно повредить или выдернуть разъём. Об этом подробно рассказано ниже.

Точно замерить зарядный ток и напряжение можно если использовать USB-тестер. Таким прибором определяют мощность зарядки и действительную ёмкость аккумуляторной батареи.

Проблемы с зарядным устройством и кабелем могут привести к сокращению срока службы и аккумулятора.

Как разобрать колонку

Несмотря на кажущуюся монолитность, корпус разбирается. Для примера произведём разборку колонки JBL Charge 3 и извлечём зарядную плату для замены USB-разъёма. Если нужно только заменить аккумулятор, разбираем до шага №12.

Сначала выводим из зацепления две защёлки, удерживающие лицевую панель.

Шаг 1. Отщёлкиваем защёлки защитного кожуха
Шаг 2. Отводим в сторону защитный кожух

Затем откручиваем винты крепления и выводим из зацепления остальную часть кожуха.

Шаг 3. Откручиваем винты
Шаг 4. Отщёлкиваем заглушки и снимаем кожух
Шаг 5. Поддеваем боковые заглушки лопаткой

Защёлки на боковых заглушках легко сломать.

Шаг 6. Отжимаем боковые заглушки двумя лопатками
Шаг 7. Проворачиваем боковые заглушки против часовой стрелки
Шаг 8. Откручиваем винты крепления резинового основания зарядного порта
Шаг 9. Снимаем резиновое основание
Шаг 10. Откручиваем винты крепления блока портов
Шаг 11. Откручиваем винты корпуса
Шаг 12. Отщёлкиваем аккумуляторный разъём, снимаем аккумулятор и откручиваем винты крепления динамиков
Шаг 13. Отщёлкиваем разъём платы

Для дальнейшей разборки выпаиваем провода первого динамика.

Шаг 14. Выпаиваем провода, идущие от первого динамика
Шаг 15. Снимаем второй динамик
Шаг 16. Откручиваем винты, снимаем шлейф и вынимаем зарядный разъём
Шаг 17. Откручиваем винты
Шаг 18. Вынимаем плату

Сборку производим в обратной последовательности.

Какое зарядное нужно и как заряжать

Несмотря на компактные размеры и простоту управления, беспроводная колонка — сложное электронное устройство. Нарушение требований инструкции по эксплуатации приводит к поломке или сокращает срок службы. Важно правильно заряжать колонку. Более подробно прочитать об этом можно в этой статье.

Зарядное устройство в комплект поставки не входит. Вместе с колонкой в коробке будет зарядный кабель и «макулатура»: паспорт, гарантия и мануал. Однако благодаря тому, что кабель имеет USB-штекер, его можно подключить к любому сетевому адаптеру, повербанку или компьютеру с USB-разъёмом.

Волноваться о том, что подключение мощного сетевого адаптера для быстрой зарядки или повербанка нанесет вред аккумулятору, не стоит. Если электроника определит, что аккумулятор колонки не поддерживает данный стандарт, зарядка будет идти в безопасном режиме.

Естественно, чтобы всё работало как надо, применяют только качественные устройства от известных производителей и избегают подделок.

Может возникнуть и такой вопрос, как зарядить блютуз-колонку, если сломалось гнездо для зарядки. Постараюсь ответить на него подробно.

Если несправен зарядный разъём, его нужно заменить. Процесс разборки колонки описан выше. Тонкости самостоятельной замены мы рассмотрим дальше. Но может возникнуть необходимость зарядить только аккумулятор.

В этом случае разборку производим тоже до шага №12. Литий-ионный или литий-полимерный аккумулятор, рассчитанный на напряжение 3,7 В, заряжаем специальным зарядным модулем TP4056.

Входное напряжение модуля — 5 В. Ток заряда — 1 А. Для подключения имеется USB-разъём, контакты IN+ (положительный) и IN- (отрицательный). Для подключения модуля к аккумулятору служат контакты ВАТ+ (положительный) и ВАТ- (отрицательный). Соблюдение полярности обязательно, так как в модуле нет защиты от переполюсовки.

Если такого модуля нет, можно зарядить аккумулятор ещё одним способом. Для этого нам потребуется резистор. Какого номинала? Это нужно рассчитать.

Допустим, у нас есть блок питания, выдающий постоянный ток напряжением 5 В. Его напряжение должно быть больше напряжения аккумулятора. В противном случае зарядки не будет.

К положительному контакту подключаем плюсовую клемму аккумулятора через резистор, а к отрицательному — минусовую клемму аккумулятора. Приведу схему подключения.

Для того чтобы не произошло повреждения литий-ионного или литий-полимерного аккумулятора, выбираем силу тока, которая для него безопасна. Этот показатель не должен быть больше 1/10 части от его ёмкости. К примеру, ёмкость равна 650 мА*ч. Значит, безопасный ток — 65 мА, или 0,065 А. Если превысить это значение, аккумулятор выйдет из строя.

Теперь определим разность между напряжением аккумулятора и источника постоянного тока. Для этого от 5 В отнимаем 3,7 В. Получаем 1,3 В. То есть выбранный резистор должен обеспечивать такое падение напряжения.

Рассчитаем сопротивление резистора по формуле R=U/I или R=1,3/0,065=20 Ом. Можно выбрать резистор с большим номиналом, но тогда время зарядки увеличится.

Как поменять разъём своими руками

При наличии большого желания, прямых рук, опыта и паяльника с тонким жалом поменять разъём не составит труда. Задача усложняется тем, что разъём немного отличается — он выше стандартного. При желании можно найти похожий.

Проверяем разъёмы на совпадение посадочных мест.

Выпаиваем старый разъём
Устанавливаем новый разъём
Припаиваем новый разъём
Припаиваем контакты

Далее соединяем плату с разъёмами к материнской плате без аккумулятора и подключаем кабель от зарядного устройства. Мультиметром проверяем подачу напряжения.

Проверяем правильность подключения
Прибор показывает 5 вольт

Собираем в обратном порядке.

Заключение

Перед тем как приступить к ремонту колонки, нужно определить причину проблемы. Возможно, она заключается в неисправном зарядном устройстве или кабеле. Заменить их нетрудно. Однако при наличии более серьёзных проблем потребуется разборка колонки.

Если соответствующего опыта нет, высока вероятность повредить колонку. В этом случае обратитесь к помощи квалифицированного мастера.
