Какой стороной ставить диск сцепления ваз 2109

Какой стороной ставить диск сцепления к двигателю? Как правильно?

Имею собственный, печальный опыт, неправильной установки диска маховика, когда всё собрал и при первом пуске сцепление напрочь отсутствовало, да ещё и звуки скрежета были слышны. Пришлось заново снимать коробку и менять стороной диск. Технически произошло вот что:

Ступица диска упёрлась в опорный подшипник маховика, а демпферные пружины в болты крепления маховика. Из-за этого между диском и маховиком образовался зазор в несколько миллиметров (правильно — рабочая часть диска сцепления должна плотно прилегать к рабочей поверхности маховика)

Корзина с обратной стороны надавила на диск, что привело к тому, что диск зажало между корзиной и маховиком. Даже при выжиме сцепления, выжимной подшипник не справлялся со своей работой, и диск сцепления оставался зажатым, но передача крутящего момента происходила от двигателя через зажатую ступицу и корпус демпферных пружин.

Что же делать, чтобы не ошибаться при установке диска сцепления. Есть три способа:

1) Некоторые производители маркируют стороны диска, куда какая должна смотреть, надписями на корпусе демпферных пружин. В зависимости от страны предназначения или производства, слова будут на разных языках.

Сторона КПП маркируется такими словами — GEARBOX SIDE, PP, Getriebeseite, GB SIDE, TRANS SIDE, T/M SIDE

Сторона ДВС маркируется такими словами — COTE VOLANT, FLYWHEEL SIDE, ENGINE SIDE, MOTOR SIDE, FW SIDE, SCHWUNGRAD-SEITE

2) Опытным путём, т.е. приложите диск разными сторонами к маховику и посмотрите, какая сторона лучше ляжет по всей поверхности, и ничем цепляться не будет. Но этот вариант может повести по ложному пути, так как некоторые диски сцепления имеют практически одинаковый вынос ступицы и не зависимо от стороны прилегания, цепляться не будет.

3) Самый хороший способ определить сторону, когда нет маркировки, это осмотреть сам диск сцепления, лучше всего использую мерительный инструмент (штангенциркуль — колумбик)

Вот сторона со стороны КПП, должна плотно лечь на корзину, как видите, с этой стороны ступица выпирает.

А в корзине есть специальный проём под корпус демпферных пружин, да и сами пружины процентов на 75 вынесены именно в сторону корзины (КПП)

А вот со стороны ДВС ,пружины выпирают меньше, процентов на 25, корпус посажен почти заподлицо с рабочей частью (фередо), ступица практически не выпирает.

Кстати вот она надпись "FLYWHEEL SIDE", означающая, что сторона направлена к маховику (двигателю)

Какой стороной ставить диск сцепления ваз 2109

Старая корзина аккуратно снимается, болты можете использовать для любых целей, но повторно их устанавливать в механизме сцепления запрещено. Обязательно приобретите новые. Сначала ставится ведомый диск, внутрь него помещается направляющая втулка. Поверх устанавливается корзина, совмещаются все отверстия в ней с теми, которые находятся на маховике. Так проводится монтаж элементов на автомобиле ВАЗ 2114. Сцепление, впрочем, меняется аналогично на всех машинах.

Наживляете новые болты и затягиваете их крест-накрест. Только после этого можно вынимать направляющую втулку. Вот и все, установка элементов закончена, заняло это дело очень мало времени. Намного дольше происходит подготовка и сборка

Обратите внимание на то, что перед первой поездкой необходимо произвести регулировку сцепления. Но пока что о первой поездке говорить рано, нужно установить коробку на свое место и не забыть поставить тросик сцепления ВАЗ 2114 на место

Делается сборка в полностью обратной последовательности снятию всех частей. Главное — не забыть установить все элементы. Заливайте масло только после того, как оба ШРУСа будут установлены на свои места. Заодно оцените состояние их пыльников.

Сообщества › ВАЗ: Ремонт и Доработка › Блог › ИНСТРУКЦИЯ ПО ЗАМЕНЕ СЦЕПЛЕНИЯ (ВАЗ 2114)

НЕКОТОРЫЕ ПРАВИЛА:кому что не нравится, недовольные и хотят пос-рать, то ИДИТЕ ЛЕСОМ))))выложено для тех, кто хочет, собирается сменить сцепу сам.надеюсь пригодится информация

давненько не писал, но сразу масштабно!)

вообщем что сказать…купил сцепу.решил поменять.в книге все написано, что все просто…ну зашел на драйв, а везде у всех записи типа «ездил на сто менять сцепу».но так, как сцепление сдохло, а бюджет предсессичный не позволяет отдать 2,5 к в сервис на то, чтобы сменить сцепу, да и вообще самому хочется сменить!поехал в 5 утра менять с другом SoKoL2013 менять…ну думали до 12 дня управимся, чтобы потом сгонять на трассу в Глинково под Сергиевом Посадом обкатать новое сцепление))но не тут то было.сталкнулсяч со многими сложностями ввиду того, что не было среди нас автослесарей и спецов в этом деле, а только книжка…ИТАК ПОДРОБНОСТИ.ИНСТРУКЦИЯ

Как поставить правильно диск сцепления на ваз 2106 Замена сцепления ваз 2109 своими руками | установка, как заменить, видео Самостоятельная замена сцепления на ваз 2109 своими руками Замена сцепления ваз 2109 | kak avto - автопортал Замена сцепления ваз 2109 своими руками | установка, как заменить, видео Демонтаж и установка сцепления ваз 2110 своими силами Как заменить сцепление своими руками - простой способ Как поставить выжимной на ваз 2109, пошаговое описание Газель как правильно поставить диск сцепления на

что вам понадобится обязательно:1. направляющая для сцепления ваз 2114 (фото1)(обязательно!без нее коробка у вас никогда не встанет на место обратно)2. головка на 30 мощная (чтобы открутить ступицу) или съемник ступичный3. вороток посильнее (чтобы сорвать гайку ступицы)4. набор головок со всякими удлинителями и карданчиками (так намного было проще и удобнее)5. домкрат и два колеса (или кирпичи)6. головка на 8 мощная, чтобы открутить корзину (у меня крепко сидела)7. ключ на 17 для регулировки сцепления (да и вообще ключи могут пригодиться)n гараж с кучей гаек, винтиков, шайб (мало ли что;) ), прямые руки, друга с прямыми руками (лучше двух), яму, ну и так по мелочи…)

не поленитесь и возьмите много баночек или чемоданчик с отделениями и разложите все гайки, болты, шайбы от каждой детали в разные ячейки

этап 1.

срываем две гайки ступицы с обоих сторон переда головкой на 30 и мощным воротком (под пластиковым колпачком на диске тормозном) (если вы сначала задомкратили машину, то пусть садится друг в машину и жмет тормоза или на 1 скорость ставит), ослабляем колесо.Задомкрачиваем машину, кидаем под нее два колеса и доску (нам этой высоты хватило, да и домкрат был на всю выкручен), вынимаем домкрат, он еще пригодится, да и опасно так на домкрате, снимаем колесо.

этап 2.

снимаем аккумулятор и воздушный фильтр (обязательно) и сразу под ним будет тросик сцепление и отсоединяем его от тяги выжимного, падаем в яму и откручиваем защиты (картера и двигателя, которая со стороны коробки) и две опоры двс:заднюю и левую.далее откручиваем болты и гайки, которые соединяют коробку и двс вместе.они все большие там (сколько их штук я не скажу, потому что непомню…визуально находил и откручивал.штук 5-7:снизу, сверху 2 или 3,болт крепления модуля зажигания (он тоже держать будет), потом из ямы находим тягу, которая держит коробку к двс (трубка такая) изворачиваемся, ставим удлинитель и снимаем ее тоже (ТОЛЬКО там, где крепление к коробке) вообщем все болты, гайки, шпильки откручиваем, которые нравятся и попадаются на глаза))))там просто посмотрев и видно все то, что держит.Теперь коробку держат только тяги привода, которые идут к колесам.

этап 3.

откручиваем стабилизатор, который со стороны коробки и все то, что его держит, а держит его линька (две резиновые подушки такие, соединенные и дырки в разные стороны смотрят) и еще что-то…там видно будет, что и как.наша задача вынуть тягу и гранату из ступицы (короче тягу вынуть из колеса) вынимается она легко.положить ее, открутить и вынуть корданчик кулисы (он рядом с опорой задней там), проверить ничего ли не держит нашу коробку, подставив в яме 1-2 доски под коробку, чтобы положить ее.

Как поменять: последовательность действий

Автомобиль устанавливается на смотровую яму. Под задние колёса ставятся противооткатные башмаки. Передние колёса поддомкрачиваются и снимаются.
Открывается капот, с аккумуляторной батареи снимаются обе клеммы.
С помощью рожковых ключей снимается воздушный фильтр и датчик рядом с ним.
Открывается доступ к тросу сцепления. Этот трос отсоединяется рожковым ключом на 10.

Тросик сцепления, который необходимо отсоединить

Откручиваются крепёжные болты шаровых опор

Нажимной диск откручивается ключом на 8

Диски сцепления готовы к снятию

Первичный вал КПП очищается от грязи

Важные моменты

При замене сцепления необходимо обращать самое пристальное внимание не только на состояние дисков, но и на состояние выжимного подшипника, о котором говорилось выше. После снятия его необходимо несколько раз прокрутить руками

Если вращение идёт туго или во время прокрутки слышен скрип или треск, то подшипник нужно заменить. Если этого не сделать, вся работа по замене дисков сцепления окажется бесполезной, поскольку они опять придут в негодность.
Очищать вал коробки передач и прилегающие детали от грязи следует очень тщательно, лучше всего промыть всё керосином и вытереть насухо чистой ветошью.
Выше приводится способ замены сцепления с полным снятием коробки передач. Но иногда автолюбители обходятся без снятия. Для этого болты, которыми коробка крепится к двигателю, аккуратно выкручиваются (по очереди). На их место устанавливаются шпильки, которые немного тоньше и как минимум втрое длиннее крепёжных болтов. Эти шпильки служат направляющими, по которым коробку можно немного отодвинуть в сторону. Так между двигателем и коробкой образуется щель, через которую и снимаются диски сцепления. Этот способ менее трудоёмкий, но у него имеются свои недостатки: добраться до выжимного подшипника будет невозможно и тщательно очистить вал коробки от грязи не удастся.

Какой стороной ставить диск сцепления ваз 2109 - авто журнал карлазарт Замена вилки сцепления на автомобилях ваз 2106-07, 2110-2112 Ваз 2108 / ваз 2109 / ваз 21099, cцепление онлайн Замена диска педали сцепления на ваз 2109: инструкции, фото и видео Замена сцепления ваз 2109 своими руками Как поставить выжимной на ваз 2109, пошаговое описание снятие сцепления с видео Устройство и принцип действия сцепления автомобилей ваз 2108, 2109, 21099 Регулировка сцепления ваз 2108, 2109, 21099 Замена диска сцепления на ваз 2109 (видео) Самостоятельная замена сцепления на ваз 2109

Как видно из этой статьи, замена сцепления — операция весьма трудоёмкая. Поэтому необходимо в точности следовать предлагаемой инструкции. Также не следует забывать и о технике безопасности, особенно когда дело дойдёт до снятия коробки передач. Это очень тяжёлый агрегат, при работе с которым следует быть предельно осторожным.

Замена сцепления ВАЗ 2114, ВАЗ 2115 своими руками

Покажем, как своими руками произвести замену сцепления на автомобилях ВАЗ 2114, ВАЗ 2115, ВАЗ 2113. Новое сцепление у нас от компании AT 1601131-08

Открываем капот, снимаем воздушный фильтр, отсоединяем и вытаскиваем АКБ. Выкручиваем два болта крепления коробки:

Короткий болт спереди, длинный сзади. Далее мы снимаем стартер:

Сначала откручиваем его клемму, затем крепёж (держится он на трёх шпильках). Рожковым ключом на 17 выкручиваем трос сцепления:

Снимаем два передних колеса. Откручиваем гайки ступиц, чтобы вытащить привода:

Из под арки колеса откручиваем и снимаем пыльник двигателя. Демонтируем защиту картера (если она у вас стоит). Отпускаем гайку краба:

Замена диска сцепления на ВАЗ 2109 (Видео)

На необходимость заменить сцепление указывает поведение автомобиля. Если вы отпустили педаль сцепления, а после этого ВАЗ 2109 начал трястись, ощущается пробуксовка или наблюдаются посторонние шумы, трески, запах гари, то вероятность поломки сцепления очень высока.

Диск сцепы

Характерные поломки

Сцепление может выйти из строя по нескольким причинам:

Износились поверхности фрикционных накладок на ведомом диске сцепления, либо образовались на них дефекты, трещины;
Износились диафрагменные пружины;
Появилась выработка на маховике сцепления;
Износились или поломались лепестки выжимного диска;
Сломался или износился выжимной подшипник.

Для поиска причин отказа в работе сцепления придется его разобрать. Но не стоит пугаться данного процесса. Даже новичкам по силам разобрать и вернуть к работоспособности узел, если изучить инструкцию, конструкцию, посмотреть наглядные видео.

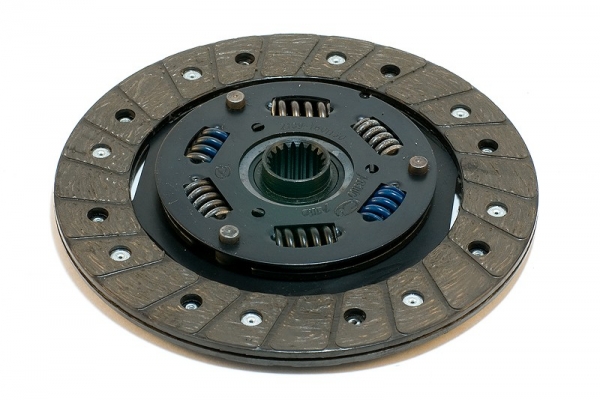

Ведомый диск сцепы

Выбор сцепления

Выбирая комплект сцепления, следует ориентировать не только на доступный бюджет. Сэкономив или купив подделку, вы рискуете получить еще больше проблем в будущем.

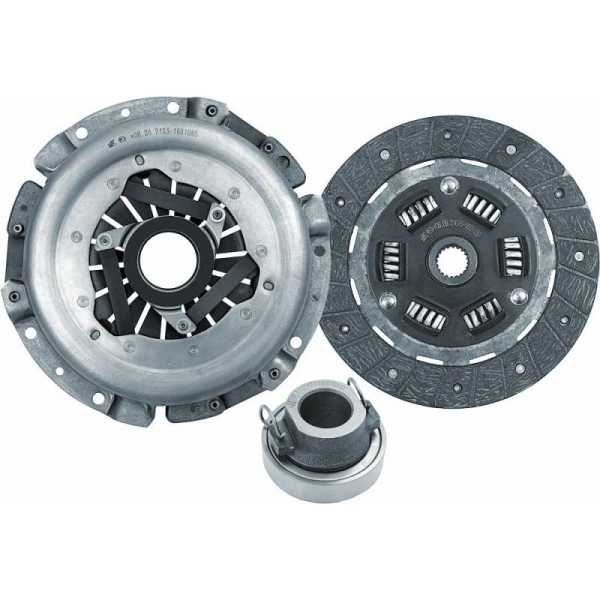

Комплект Valeo

Сегодня можно выделить несколько основных производителей, сцепления которых следует покупать для ВАЗ 2109.

Производитель

Особенности

Это стоковое сцепление, которым оснащается автомобиль ВАЗ 2109 еще с завода. Если на дисках присутствует лазерная маркировка, перед вами точно не подделка. Плюс фирма позволяет отправить СМС, указав в нем код идентификации. Если это подделка, вам в ответ пришлют соответствующее уведомление. Неплохое качество, но ничего особенного про них сказать нельзя

Французский производитель, которого активно подделывают на отечественном рынке. Чтобы уличить обман, обратите внимание на стоимость и качество комплектующих. Хотя бренд из Франции, сцепы Валео могут быть произведены в Италии, Испании, Южной Корее. Хорошие по качеству компоненты, обеспечивающие плавный, легкий ход. Отлично подойдет женщинам-водителям. Если грамотно эксплуатировать сцепление, его хватит примерно на 150 тысяч километров пробега. Маховик чуть ли не вечный, а дискам не страшен перегрев в допустимых рамках

Немецкая фирма, которая отлично зарекомендовала себя на родине, а также заслужила массу хвалебных отзывов среди российских автомобилистов. Отлично гасят вибрации, а в комплекте у настоящих сцеплений Luk обязательно присутствует элемент гашения колебаний нажимного и ведомого диска

Встретить отрицательные отзывы о сцепах Крафт можно разве что от конкурентов. Внушительная часть комплектов под брендом Крафт, представленных в России, выпущены в Турции, но по немецкой лицензии. В комплект входит мягкий выжимной подшипник, который отлично ведет себя даже в условиях интенсивной эксплуатации. Маховик очень долговечный. В среднем сцепа выдерживает 150 тысяч километров пробега. Но если не щадить сцепление, то срок существенно сократится

Комплект Kraft

Комплект Luk

Ремонтные работы

Если вы решили сделать все своими руками, придерживайтесь следующей последовательности действий.

Заедьте на эстакаду или яму. Так вам будет наиболее удобно работать.
Поднимите передок автомобиля с помощью надежного домкрата и зафиксируйте надежно девятку.
Снимите колеса.
Отключите масса с картера сцепления и трос сцепления. Далее вам придется снять коробку передач.
Для этого снимите стартер путем отключения проводов, клемм и откручивания трех крепежных гаек.
Отключите трос спидометра и провод заднего хода.
Снимите крепления растяжек к рычагам подвески и разведите их по сторонам.
Отсоедините шаровые опоры от поворотных рычагов. Чтобы сделать это, нужно извлечь шплинт, открутить гайку, выбить палец опоры. Затем выкручиваются две гайки и отсоединяют шарнир.
Монтировкой выдавите наконечник внутреннего ШРУСа. Образовавшееся в коробке отверстие обязательно заглушите подручными средствами, иначе из коробки передач начнет выливаться масло.
Снимите нижнюю защиту картера сцепы. Тут ее держат только 3 болта.
Сделайте опоры из брусков, кирпичей для коробки и двигателя.
Снимите задние опоры.
Открутите оставшиеся крепежи, стяните в горизонтальном направлении коробку передач. Будьте осторожными, чтобы не деформировать первичным валом лепестки нажимной пружины.

Нажимной диск слева

Снятие и проверка

Откручивая крепежные болты, лучше чем-то зафиксировать ведомый диск. Подойдет обычная большая отвертка.
Действуйте аккуратно, что ведомый диск не выдал и снимите сцепление в сборе.
Изучите текущее состояние деталей. Если на них заметили механические повреждения, сразу рекомендуем заменить.

Следующий шаг — проверка состояние деталей.

Объект проверки

Особенности

Попробуйте его провернуть. При возникновении хрустов, посторонних звуков деталь идет под замену

Проверьте его на наличие следов износа и повреждений на трущихся поверхностях. Также заклепки должны располагаться на глубине минимум 0,2 миллиметра, а пружины в гнездах — только цельные и плотно установленные. Иначе замена

Это же нажимной диск. Проверьте его на наличие повреждений, трещин на рабочей поверхности. Плюс проверяется состояние маховика

Если здесь есть трещины, болтаются лепестки или располагаются в разных плоскостях, деталь идет в утиль, а на ее место устанавливается новая

Демонтажные работы

Достаточно редко отдельные компоненты сцепы меняются независимо от других. Преимущественно ремонт предполагает замену в сборе, куда входит нажимной диск, выжимной подшипник и ведомый диск сцепления.

Сборка узла выполняется в обратной последовательности. Убедитесь только, что для замены вы выбрали действительно качественные детали. К примеру, нормальный по качеству диск сцепы обойдется сегодня около 1000 рублей. Более дешевые варианты брать не советуем.

Замена сцепления ВАЗ 2109, ВАЗ 21099

Даже при бережной эксплуатации любая деталь или узел по истечении определенного срока выходит из строя. Не является исключением и сцепление. На автомобилях ВАЗ-2109 и 21099, а также и 2108 заменить сцепление можно выполнить двумя способами, которые рассмотрим ниже.

Для работы следует приготовить домкрат, упоры, козлы, монтировки, отвертки, набор автомобильных ключей и головок, в том числе съемники и оправки, а также емкость для слива жидкости из трансмиссии. В первую очередь нам понадобятся:

ключи: 8,10, 13 ,17 (два);
головки: 8 и 24.

Первый способ

Замена сцепления ВАЗ-2109 выполняется в несколько этапов: подготовка, демонтаж коробки, замена и сборка.

Подготовка. Зафиксировав задние колеса с помощью упоров, поднимите переднюю часть машины домкратом и установите «козлы». Демонтируйте защиту и слейте жидкость с КПП. После этого снимите оба колеса и демонтируйте трос сцепления от коробки. Для этого понадобятся два ключа на 17. Затем извлеките трос указателя скорости. Эта процедура не требует больших усилий и дополнительных приспособлений.

Вслед за этим выкрутите ключом на 17 болты крепления шаровой опоры и ослабьте головкой на 24 крепеж левого рычага. На левом кронштейне растяжки выкрутите болты и поверните ее вниз на 90 градусов.

Демонтаж КПП. С помощью ключа на 13 отсоедините массу от КПП. Выкрутите крепеж и демонтируйте нижнюю часть кожуха маховика. Затем демонтируйте с левой стороны двигателя опору и брызговик. Для этого предварительно подготовьте ключи на 8, 10 и два на 17. Открутите крепеж задней опоры мотора к кузову и хомута привода КПП, предварительно его вынув. Напоследок выкрутите оставшиеся три болта и гайку, которая соединяет мотор с коробкой. После этого осторожно наклоните силовой агрегат и снимите КПП, которая повиснет на проводах.
Замена сцепления. Головкой на 8 открутитекрепеж корзины. При необходимости вместо старого выжимного подшипника и/или вилкиустановите новые аналоги. После этого выполняется замена диска сцепления ВАЗ-2109. Для его центровки воспользуйтесь оправкой.

Сборка данного узла реализуется в обратном порядке.

Второй способ

Последовательность замены сцепления данным методом практически идентична первому способу. Подготовка выполняется в аналогичном порядке. Исключением является только демонтаж КПП. Вместо двух болтов верхнего крепления коробки вкрутите крепежные аналоги головки блока. Их резьба такая, но длина значительно больше. В итоге передняя часть коробки после отсоединения от двигателя будет висеть на этих элементах, а задняя часть ляжет на растяжку. После этого замените подшипник и диск.

Этот способом удобен тем, что нет необходимости центрировать сцепление из-за того, что болты головки будут выступать в роли направляющих и для установки достаточно просто аккуратно нажать на них. В заключение замените их штатными болтами крепления КПП.

Следующим преимуществом этого способа является то, что в данном случае можно не демонтировать стартер, сливать жидкость с трансмиссии, вытаскивать трос указателя скорости и демонтировать шарниры угловых скоростей.

Замена диска сцепления ВАЗ-2109

Процедура замены диска сцепления достаточно простая и не требует использования специальных приспособлений. В первую очередь установите автомобиль на опоры после поднятия домкратом передней части. Открутите защиту и слейте жидкость с КПП. Затем демонтируйте оба колеса и выкрутите гайки крепления ступицы.

С помощью съемника отсоедините наконечник и вытащите тормозной элемент. Демонтируйте шаровые опоры, стартер и извлеките шарнир угловых скоростей, используя монтировку.

Отсоедините трос сцепления и вытащите карданный вал. Отключите датчик задней передачи и вытяните ШРУСы, предварительно освободив трос указателя скорости. После этого можно демонтировать нижнюю крышку защиты маховика.

Открутите боты крепления коробки к двигателю и установите под трансмиссию упоры. Замените подшипник и, вытащив корзину, поставьте новый диск. Последующая сборка реализуется в обратном порядке.

Замена сцепления своими руками (передний привод)

В отличие от ВАЗ-классики, на переднеприводных 2108-2115 сцепление менять несколько дольше, более трудоемкой получается работа по снятию КПП. Но при наличии опыта профессионалы выполняют операцию по снятию коробки передач быстро, к тому же есть способ, при котором не нужно полностью демонтировать КПП, достаточная только ее вывесить.

Замену своими руками без полного снятия коробки передач выполняем следующим образом:

вывешиваем автомобиль на автоподъемнике, если работа выполняется на яме, подставляем под обе передней стороны днища кузова треноги;
снимаем аккумуляторную клемму (минус);
откручиваем колесные болты спереди, снимаем передние колеса;
отворачиваем от коробки кронштейн крепления троса сцепления, отводим в сторону сам трос;
демонтируем трос спидометра (если его не снять, при отодвигании КПП он может оказаться перетянутым, и от этого лопнуть);
отворачиваем гайки шаровых опор с каждой стороны (с левой и правой опоры);
откручиваем стартер, убираем его в сторону;
отворачиваем гайки передних ступиц колес;
откручиваем три крепления нижнего кожуха КПП, демонтируем кожух;

При таком методе нет необходимости сливать масло из коробки передач, так как приводы колес (ШРУСы) из картера КПП не вынимаются. Между двигателем и КПП расстояние не слишком большое, но места хватает, чтобы наживить болтики корзины.

Замена троса сцепления

Выполнить замену троса сцепления можно своими руками. Ведь эта процедура довольно простая и не требует особых навыков и специальных знаний. Сначала выкрутите регулировочные гайки и осмотрите узел сцепления, хорошо запомнив положение все элементов. Аккуратно вытащите из кронштейна нижний наконечник троса, чтобы не повредить его. Демонтируёте поводок, который расположен непосредственно у рычага сцепления. Снимите стопорную трубку из пальца и отсоедините наконечник троса, подключенный к педали. Из щита вытащите эластичную подушку, чтобы потом протащить наконечник. Монтаж нового троса выполните в обратной последовательности.

Инструкция по замене диска сцепления на ВАЗ 2109

Как известно, сцепление играет важную роль в работе любого транспортного средства. Если этот элемент не работает, то дальнейшая эксплуатация автомобиля невозможна. Поэтому сегодня вы узнаете, как поменять диск сцепления на ВАЗ 2109, что для этого нужно и какие нюансы необходимо учесть во время проведения ремонтных работ. Также вы сможете посмотреть обучающее видео.

В большинстве своем владельцы «девяток» производят ремонт автомобилей самостоятельно. В этом случае замена диска сцепления не является исключением. Если вы не знаете, как правильно поставить диск сцепления, то вам пригодится этот мануал по ремонту.

Автомобиль ВАЗ 2109

Сколько стоит диск сцепления на ВАЗ 2109? Таким вопросом задается каждый автомобилист, решивший поменять этот элемент в своей машине. На сегодняшний день средняя рыночная цена ведомого диска сцепления (далее — ДС) в Украине составляет около 300 гривен, в России — порядка 900 рублей.

Обратите внимание, перед тем, как поменять элемент, нужно точно удостовериться в том, что ДС уже отработал свой ресурс эксплуатации. Свидетельствовать о неисправности диска может:

регулярная пробуксовка сцепления;
невозможность осуществить выключение;
если при нажатии на педаль сцепления в автомобиле слышны вибрации;
если педаль не возвращается в нормальное положение.

Эти признаки говорят о том, что в работе сцепления что-то пошло не так. Но чтобы точно удостовериться в том, что нужна замена ДС, необходимо проверить его толщину. Как же узнать, какая толщина диска сцепления ВАЗ 2109? Это можно сделать как на станции техобслуживания автомобилей, так и самостоятельно в домашних условиях, но для этого необходимо правильно выполнить все действия. Для проверки толщины элемента необязательно его демонтировать.

Механизм сцепления 2109 в разборе

Чтобы проверить толщину ДС при помощи специального измерительного калибра, вам понадобится само устройство и инструкция по его эксплуатации. Также вам нужно найти гараж с ямой или заехать на эстакаду. Измерительный прибор нужно подсоединить к рабочему цилиндру сцепления и четко следовать инструкции. В этом случае вы будете точно знать толщину элемента.

Есть еще один способ (его можно назвать народным). Если вы решили проверить толщину ДС методом наших дедов, то мотор необходимо запустить на включенной четвертой или пятой скорости, и сразу же дать газу. В том случае, если мотор вашего ВАЗа не заглох, это свидетельствует об износе ведомого диска. Соответственно, пришло время его поменять.

Проводим замену

Инструменты

Начальный этап ремонтных работ по замене ДС заключается в подготовке всех инструментов, которые понадобятся в процессе. Речь идет о:

наборе гаечных ключей — понадобятся как торцевые, так и накидные;
новый ДС для ВАЗ 2109;
зубило;
домкрат;
несколько кирпичей;
рулетка или линейка.

Здесь же следует отметить, что в общей сложности замена элемента занимает в среднем около 4 часов, если все действия выполняются правильно. Поэтому запаситесь терпением. Для более подробного описания мы также приготовили для вас видео, которое вы сможете посмотреть в конце статьи.

Набор торцевых и накидных гаечных ключей Новый ДС в упаковке вместе с подшипником Зубило на тот случай, если ключом не получится открутить гайку Домкрат для проведения работ Кирпичи понадобятся в качестве опор Рулетка для замера свободного хода педали

Пошаговая инструкция

Заехав на яму или эстакаду, поставьте ваш автомобиль на стояночный тормоз.
Откройте капот и отключите аккумуляторную батарею.
Далее, вам необходимо снять брызговик двигателя с левой стороны.
Возьмите гаечный ключ и открутите ступичные винты с обоих передних колес. При необходимости воспользуйтесь зубилом.
Теперь нужно поддомкратить передние колеса и открутить их, подставив кирпичи в качестве опор.
Далее, открутите два верхних винта крепления КПП.
После этого необходимо демонтировать стартер. Возьмите гаечный ключ и отвинтите три соответствующих гайки.
Когда стартер демонтирован, нужно подставить домкрат под силовой агрегат, в который входит мотор, сцепление и КПП, и отвинтить боковую опору мотора.
При помощи гаечных ключей отвинтите кулису переключения скоростей и заднюю опору агрегата.
Теперь нужно демонтировать защитный кожух сцепления при помощи гаечного ключа.
Когда кожух снят, можно открутить передний болт крепления КПП. Отвинтите также заднюю гайку.
Когда болты откручены, можно снять коробку передач по верхним болтам до упора.
Коробка будет висеть на проводах, а ее концевик ляжет на растяжку рычага. Таким образом появится щель, через которую нужно снять механизм сцепления.
Смажьте направляющую моторным маслом и установите выжимной подшипник.
Затем снимите старый ДС и установите на его место новый.
Коробку передач можно одеть на направляющие, после чего закрутить два нижних винта. Далее, вращая коленчатый вал, равномерно закрутите все болты корзины сцепления.

1. Два болта крепления коробки передач — их нужно открутить 2. Демонтаж стартера ВАЗ 2109 3. Кожух сцепления ВАЗ 2109 — нужно открутить гайки, на которых он держится 4. Передний болт крепления коробки передач — откручиваем при помощи гаечного ключа 5. Демонтаж механизма через образовавшуюся в результате сдвига КПП щель 6. Выжимной подшипник в месте установки, смазываем направляющую 7. Так выглядят ведущий и ведомый диски механизма в разборе 8. Установка механизма с новым диском обратно 9. Закручивание нижних болтов коробки передач
На этом процесс замены ДС можно считать завершенным. Соберите все в обратной последовательности. После смены элемента необходимо произвести регулировку педали сцепления.

Утопите педаль в пол, подставив рядом рулетку, которую также необходимо упереть в пол одним концом. Когда педаль находится в крайнем нижнем положении, необходимо зафиксировать это значение, отметив расстояние по центру подушки педали.
Далее, педаль можно отпустить, но необходимо сделать еще одну отметку, когда она находится в крайнем верхнем положении. Запомните это расстояние.
Теперь посчитайте величину свободного хода — если она больше или меньше отрезка в 125 — 135 мм, а после замены ДС это так и будет, то его нужно отрегулировать. Сам процесс регулирования подразумевает изменение длины оболочки тросика.
Откройте капот и найдите конец тросика педали. Он виден хорошо, поэтому его поиск не займет много времени. При помощи гаечного ключа ослабьте фиксирующую гайку, крепящую тросик к рычагу, а вторую гайку затяните. Делайте это до тех пор, пока свободный ход педали будет в диапазоне от 125 до 135 мм.

Замер расстояния хода линейкой от педали до пола Замер расстояния хода при выжатой педали Регулировка привода сцепления гаечными ключами под капотом
Если у вас возникли какие-либо вопросы, касательно процесса, предлагаем вам ознакомиться с видео.

Видео от Валерия Ушина «Как заменить ДС на автомобиле ВАЗ 2109?»

В этом видео автор наглядно показывает, как заменить ДС в автомобиле ВАЗ 2109.

Замена сцепления

Обычная инструкция в руководстве по ремонту предусматривает снятие коробки передач для проведения ремонта сцепления. В таком случае предусмотрен немалый объём работ, связанный с разборкой и сборкой.

Для демонтажа КПП Вам потребуется извлечь из неё привода, отсоединить привод спидометра, датчик заднего хода, стартер и трос сцепления. Кроме того, придётся снимать растяжку и, хотя бы частично сливать масло из коробки.

Но есть возможность значительно ускорить процедуру – произвести работы, не снимая КПП полностью, а лишь «отодвинуть» её от двигателя.

Для этого проделайте следующее:

С левой стороны отсоедините шаровую опору от поворотного кулака и выпрессуйте рулевой наконечник.
С правой стороны – открутите полностью ступичную гайку.
Отсоедините кулису рычага КПП.
Открутите гайки крепления задней опоры силового агрегата, подставьте под неё домкрат и отсоедините левую опору двигателя.
Немного опустив на домкрате двигатель, открутите болты крепления коробки к блоку, снимите кожух маховика.
Сдвиньте КПП влево, пока между ней и двигателем не образуется щель, достаточная для того, чтобы можно было просунуть руку.
Поворачивая маховик, поочерёдно открутите болты крепления к нему корзины и снимите её и ведомый диск.

Заметьте, что в данном случае КПП сдвигается влево вместе с «воткнутыми» в неё приводами, стартером, тросом сцепления и т.п. С левой стороны привод смещается вместе со стойкой, с правой – наружный ШРУС выходит из ступицы.

Для правильной установки диска сцепления необходимо:

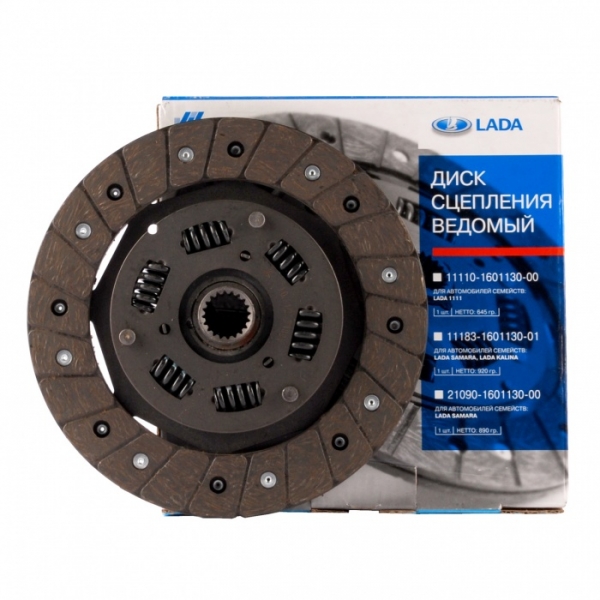

ставить диск нужно выступающей поверхностью (демпфером) внутрь корзины;
отцентровать диск перед затяжкой болтов корзины специальной оправкой, имитирующей первичный вал КПП – иначе коробка не установится.

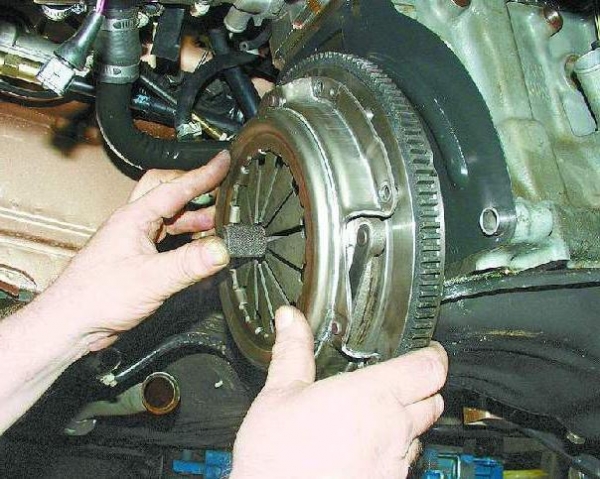

Сборку начинайте, наживив два соседние болта крепления корзины к маховику. Поверните маховик этими болтами в противоположную от себя сторону, просуньте под корзину диск.

Вставив в отверстие между лепестками корзины оправку наденьте на неё диск и сначала наживите, а потом поочерёдно затяните болты крепления. Установив новый выжимной подшипник, начинайте сборку в обратном порядке.

Такой способ ремонта допускает произвести его самостоятельно, не прибегая к посторонней помощи.
