Ноутбук. Замена северного моста в домашних условиях.
Картинка для привлечения внимания, в будущем эта плита сыграет ключевую роль!
Случилось страшное! Помер у жены ноут, красавец Acer Aspire 5552g. В один прекрасный день он просто вырубился, во время работы. Настала печаль…
Лежал он несколько месяцев, ожидая сдачи в сервисный центр, но только после того как моя жаба успокоится и захочет заплатить 5-9 тысяч рублей за диагностику и ремонт.
После чтения форумов и первичной диагностики (проверка батарейки и прогрев чипа северного моста) стало понятно в чем причина неисправности. На данной материнке довольно часто в мир иной отправляется северный мост, который совмещен с видиокартой.
План работ:
1) Купить новый мост
2) Выпаять старый мост
3) Запаять новый мост
Пункт 1. Северный мост был куплен на али, за 1 100 рублей. Как позже выяснилось, версия чуть выше, производитель Тайвань, а не Китай. На форумах ремонтников все стадают по этому поводу. Идём ва-банк.
Т.к. не понятно каким припоем зареболен чип (а вдруг там безсвинцовый), значит будем реболить. За 120 рублей докупаем трафарет.
Пункт 2. Материнская плата — это не только сокет для процессора, это ещё 300-400 мелких smd резисторов и конденсаторов. Чуть перегрел, одно неверное движение и посыпались.
Мертвая "кошка" для тестов, на своём борту имеет 2 моста нужной распиновкой. Попалась под руки случайно и достаточно удачно.
Выпаиваю. Нижний подогрев — плита Hotpoint Ariston, верх прогреваю феном. Заодно смотрю при какой температуре чип начинает плыть, а текстолит ещё не дымится. Температуру контролирую пирометром.
Первый выпаянный пациентЪ.
Тестовый ребол. Реболить решил пастой, т.к. в 10 вечера магазин по продаже волшебных шариков для ребола, не работает, да и с пастой в домашних условиях проще.
Центруем, упаковываем, замазываем.
Волшебный процесс превращения пасты в шарики был заснят на видео.
Слева — мост закатаный в Китае, справа — закатаный в домашних условиях.
Результат тестового ребола крупным планом
Закатываю оригинальный чип.
И крупным планом.
Выпайка чипа прошла удачно, все мелкие резисторы и конденсаторы остались на своих местах.
Запайка так-же прошла без проблем, немного покачал чип и оставил остывать.

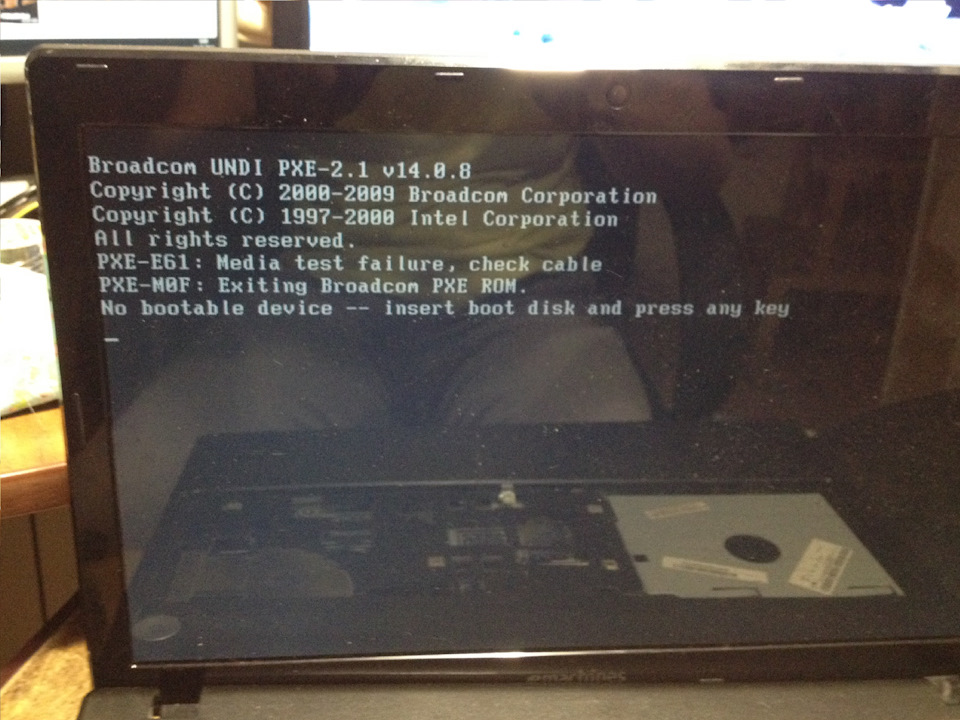

Подключив матрицу и блок кнопок ноут зажужжал кулером и тут-же сбросил обороты. По буковкам на экране стало понятно что операция по замене моста прошла успешно.
Собираю всё в кучу, ставлю винду.
Итог: Сама операция заняла 4 часа свободного времени, тесты, ребол, перепайка и прочее. Сэкономлено от 3 500 рублей.
Как заменить северный мост на ноутбуке?
Видеочип и мост – те компоненты на материнской плате, которые чаще всего выходят из строя. Заменить северный мост в ноутбуке своими руками можно с помощью специального оборудования, которое продаётся практически в любом магазине компьютеров. Чтобы уметь правильно диагностировать поломку моста в ноутбуках от разных производителей, прочитайте статью ниже.
Общее название для северного и южного мостов, а также видеочипа – это чип (или микросхема). Однако каждый чип отвечает за работу разных компонентов системы, поэтому их функции несколько различаются. Чипы располагаются на материнской плате посредством припаивания. Из припоя также выполняются небольшие шарики, которые служат выходами микросхемы.
Северный мост в ноутбуке – это устройство для связи материнки с ОЗУ, процессором и видеокартной. Если ноутбук бюджетной модели, то в северный мост может быть встроен видеоадаптер.
Южный мост – это микросхема, отвечающая за ввод-вывод информации между компонентами системы. Это система из нескольких контроллеров: шины SMBus, PCI или PCI-Express, DMA, SATA, IDE, а также кроме всего перечисленного контроллер управления питанием и USB.
Видеочип в ноутбуках встраивается в материнку, поэтому при необходимости заменить видеокарту отдельно от него не получится. Видеочип является ключевой частью видеоадаптера, которая отвечает практически за все его параметры: разрешение изображения, качество цветопередачи и дискретную частоту.
Чаще всего мосты и видеочип ломаются вследствие перегрева после длительной работы. На втором месте в топе причин стоят падения и удары (механические повреждения). Третья причина – изначально некачественные микросхемы. В любом случае, чтобы никогда не интересоваться, сколько стоит заменить северный мост в ноутбуке, желательно относиться к устройству максимально бережно. Так оно прослужит долгое время.
Как паяют «мосты» и чипы на материнских платах с помощью паяльной станции
Разбирая свои первые компы, многие видели разные «мосты» — южный, северный, графические чипы, и часто думалось: а как же это паяют и, главное, чем? И те, кто рискнул сам паяльником это пробовать, потом несли свои материнки в сервис, где им паяли новый чип, если, конечно, они своей домашней пайкой не убивали всю материнскую плату. Итак, как же паяют чипы? Под катом рассказ, а также фото и видео об этом. В главной роли у нас будет выступать паяльная станция ERSA IR550a.
Сперва мы отпаиваем старый чип. Для этого он нагревается станцией до нужной температуры. Выбираем нужный профиль в управлении (их несколько для разных видов пайки).
У станции две «головы» – одна для того, чтобы что-то отпаять/припаять, вторая для охлаждения.
Устанавливаем над нужным чипом «голову» паяльной станции, чтобы не промахнуться – красным лазером указана точка «прицела» станции.
Станция начинает греть чип.
Когда температура дойдет до 200+ градусов, опускаем присоску, захватываем чип и снимаем его.
Виден дым от того, что чип отпаивается. (360 – это температура вспомогательного паяльника, который стоит рядом со станцией).
Переносим его на площадку.
После этого над тем местом, где был чип, ставим охлаждающую голову и автоматически включается вентилятор для охлаждения платы, так как понято, что чем меньше времени плата нагрета, тем лучше. В этой станции очень жесткий контроль за температурой во время всего процесса пайки.
Термодатчик для отслеживания температуры по всей поверхности материнской платы.
Теперь готовим плату для пайки. Снимаем компаунд. Видео процесса.
Затем нужно зачистить площадку под чип (площадка выше процессора).
Вот видео о подготовке площадки.
Также нужно сделать ребол чипа. Т.е. чтобы на месте контактов появились шарики, которые будут впаиваться в посадочное место на плате. Это отдельная операция, про это видос:
После того, как контактные шарики чипа готовы, выставляем его строго по маске. Даже микрон имеет значение – можно испортить чип, если не попасть в разъемы.
Затем начинаем паять. Как обычно – выбираем профиль пайки. Пододвигаем голову для пайки, направляем лучи строго на чип и включается пайка.
Сначала подогреется нижняя часть, причем она греет строго выделенное место под чипом, а не прогревает всю поверхность, иначе был бы риск выхода из строя всей платы. При использовании PL550A на экране можно наблюдать и вид пайки в реальном времени. Вот мы видим по графику нарастание температуры.
Красный – это график подогрева нижней панели.
Шкала высоты «головы» для пайки. Высота положения «головы» зависит от профиля платы.
В некоторых станциях более низкого класса нижняя платформа греет всю площадь платы, поэтому при пайке на таких станциях нужно снимать с платы все – вплоть до наклеек с партномерами. Как уже было сказано, наша станция греет строго выделенную область снизу. Когда платформа снизу нагреет участок платы под чипом до 60 градусов, включается верхняя «голова» и начинает припаивать сам чип.
Красный оттенок – это инфракрасные лучи, которые греют контакты чипа для припаивания. По идее чип должен сам сесть в гнезда контактов под своим весом, но чтобы не перегревать плату, инженер проверяет усадку чипа, когда контакты полностью разогрелись для впаивания, не ожидая граничной температуры чипа.
Когда мы проверили, что чип сел на место, убираем нагревающую «голову» и ставим охлаждающую.
Все – графический чип припаян.
Нужно сказать пару слов о хороших качествах нашей паяльной станции, не для рекламы, а для похвалы хорошему инструменту. Она, конечно, не дешевая, но своих денег стоит. Самое хорошее в этой станции то, что тут очень тяжело «запороть» плату или чип – нужно сильно постараться для этого. Тогда как в других станциях классом пониже ошибиться с риском испортить чип или всю плату гораздо легче.
Описание преимуществ этой станции.
Почему технология ERSA IR? Пять ключевых преимуществ:
• равномерность инфракрасного нагрева при локальной пайке как выигрышная альтернатива турбулентности воздушного потока в конвекционных системах. Наиболее критично для крупных BGA, и особенно при бессвинцовой пайке, которая выполняется на более высоких температурах;
• точная отработка термопрофиля благодаря обратной связи по температуре непосредственно с объекта пайки;
• возможность визуального мониторинга процесса пайки (что недостижимо для конвекционных систем, где микросхема во время пайки наглухо закрыта соплом);
• универсальность и достаточность (не требуется множества дорогостоящих сопел под сегодняшние и завтрашние размеры микросхем, как в конвекционных системах);
• возможность работы со сложнопрофильными компонентами (экранами, разъемами и т.п.), в том числе пластмассовыми.
Наличие встроенного микропроцессорного блока для контактной пайки с возможностью подключения пяти инструментов (паяльников разной мощности MicroTool/TechTool/PowerTool, термопинцета ChipTool или термоотсоса X-Tool) превращает инфракрасную станцию IR550Aplus в универсальный ремонтный центр.
Рядом с ней стоит станция ниже классом. На ней паяют то, где не нужна такая точность и филигранность, как например пайка клавиатуры (кстати, если вы хотите, чтобы мы сняли/написали о пайке клавиатуры, монитора или еще чего-нибудь, пишите – снимем).
Видеобозор всего процесса пайки видеочипа.
Также у нас есть канал на ютубе, куда мы грузим разные ролики о технических операциях. Подписывайтесь – будут новые видосы.
Помимо технических видео, мы записываем ремонты для клиентов, ведь часто у людей бывают сомнения: а не поназаменяли ли мне в моем любимом гаджете хорошие запчасти на «левые»? Чтобы таких вопросов не возникало, мы записываем на видео сам ремонт по желанию клиента.
