Как отремонтировать сломанные наушники AirPods? Никак и вот почему — ответ iFixit
Релиз фирменных беспроводных наушников Apple AirPods должен был состояться еще в октябре, однако в продажу гарнитура поступила только в конце 2016 года. Apple никак не пояснила задержку выхода устройства на рынок, однако специалисты iFixit, разобрав новые наушники, предположили, с чем может быть связан столь долгий запуск продукта.
Наушники получили 0 баллов из 10 возможных по шкале ремонтопригодности. Корпус наушников буквально набит различными компонентами, из-за чего их невозможно отремонтировать или утилизировать.
Что внутри AirPods
Каждый наушник AirPods имеет свой номер — A1722 (левый) и A1523 (правый). Коллеги iFixit из компании Creative Electron просветили рентгеном корпус AirPods. Как видно по снимку, комплектующие занимают все пространство наушника. Внутри устройства находятся печатная плата, звуковая катушка, несколько датчиков, микрофон и прочие компоненты, причем внутренности «обильно залиты большим количеством клея», чем обеспечивается высокая герметичность.
Помимо процессора W1, датчиков и других элементов, каждый AirPod оснащен миниатюрным коаксиальным разъемом. На одном из снимков четко виден инфракрасный датчик приближения, который помогает наушникам определять, когда они находятся в ухе и начинать автоматически воспроизводить аудио. В каждом наушнике также была обнаружена беспроводная антенна и крохотная батарея емкостью 93 мВт/ч (порядка 1% от батареи iPhone 7).
«Что остается в наушнике — это мешанина кабелей и клея», — отметили специалисты iFixit.
Как выяснилось в процессе разборки, на печатной плате расположились: микросхема Apple 343500130 (Apple W1), SoC Cypress CY8C4146FN, аудиокодек Maxim 98730EWJ и микросхема Texas Instruments TPS743, чье предназначение неизвестно.
Зарядный кейс AirPods (номер A1602) разобрать не так просто — чтобы добраться до «внутренностей» чехла, специалистам пришлось его распилить. Кейс содержит аккумулятор, емкость которого составляет 1,52 Вт/ч. Этого достаточно для восьми подзарядок AirPods. Для сравнения, Apple Pencil имеет аккумулятор емкостью 0,329 Вт/ч, а Apple Watch Series 2 — батарею на 1,03 Вт/ч.
Внутри каждого паза для наушников размещена пара контактов для зарядки встроенной в AirPods батареи. В нижней части чехла находится порт Lightning для подзарядки наушников через входящий в комплект кабель Lightning \ USB.
Эксперты iFixit с удивлением отметили посредственное качество изготовления зарядного кейса. Не исключено, что именно с этим связана задержка поставок аксессуара.
«Свободное пространство, известное как пустоты, могут быть следствием низких стандартов качества или ускоренного релиза продукта», — считают специалисты. Что интересно, в чехле используется зарядная плата NXP 1610A3, замеченная в моделях iPhone 6s, iPhone SE и обеих версиях iPad Pro.
«Внутри наушников располагается серия крошечных плат, взаимосвязанных сложенными в виде оригами кабелями, которые представляют сплошную мешанину. Зарядный чехол ничуть не лучше. В целом, получить доступ к любому компоненту, в том числе аккумуляторам в кейсе и наушниках, невозможно без полного разрушения устройства», — заключили эксперты iFixit.
Как отличить AirPods 2 от первых AirPods: коробка, кейс, номер модели
В закладки
Кажется, что вторые AirPods внешне не отличаются от первых, поэтому при покупке у неавторизованных продавцов вас могут легко обмануть.
Покупайте AirPods 2 в проверенном магазине. Цена – 16 990 руб. (предзаказ)
AirPods 2 в обычном кейсе, без функции беспроводной зарядки – 13 990 руб.
Отдельный кейс для AirPods или AirPods 2 с беспроводной зарядкой – 6 990 руб.
И всё же отличия между первым и вторым поколениями AirPods есть. Вот как их можно различить:
1. Номер на наушниках
У каждого наушника в паре AirPods свой номер модели. Их легко можно отличить по нему:
- Первые AirPods: правый A1523, левый A1722
- Вторые AirPods: правый A2031, левый A2032
Вот где его можно найти:
Номер модели есть на самих наушниках
Номера моделей указаны на каждом наушнике
Номера моделей есть на нижней стороне наушников. Цифры очень маленькие, и лично я не вижу их даже в очках.
Чтобы различить их, рекомендую использовать увеличительное стекло или программную лупу, которая есть в iPhone. Ее можно добавить в «Пункт управления» через его раздел в «Настройках».
Плохо, что номер модели указан именно на той части наушников, которая постоянно контактирует с ухом. За несколько месяцев использования на моих он хорошо затерся и различим с трудом.
Его можно найти в «Настройках» iPhone
Здесь указан номер только правого наушника
Когда наушники подключены к iPhone, их номер модели можно найти в меню «Настройки» > «Основные» > «Об этом устройстве» > AirPods — здесь же есть их серийный номер и версия прошивки.
В этом меню показан номер модели только правого наушника: A1523 для первых и A2031 для вторых AirPods.
Дело в том, что именно правый считается основным, а левый выступает как дополнительный. Поэтому номер не поменяется, даже если вы спрячете правый в зарядный кейс.
Тем не менее, два разных наушника не получится подключить к одному iPhone одновременно. Поэтому выводы в этом случае можно делать только по номеру правого.
Номер указан на коробке наушников
На коробке должна быть такая наклейка
Если перед вами новые запакованные наушники, обратите внимание на наклейку с характеристиками на одной из граней. Возле штрихкода должны быть указаны модели левого и правого наушников.
Если покупаете наушники в Apple Store, у официального представителя или в другом проверенном месте, этой информации можно доверять. Если нет, постарайтесь распечатать их и проверить, что внутри.
Возле номеров наушников на этой наклейке также указана модель зарядного кейса: вторые AirPods могут быть как с обычным чехлом, так и с тем, который поддерживает беспроводную зарядку.
2. Зарядный кейс
Вы можете использовать и новый, и старый зарядный кейс с любой моделью наушников. Они отличаются по номерам:
- Кейс с обычной зарядкой: A1602
- Кейс с беспроводной зарядкой: A1938
Код A1602 используется и на кейсах с обычной зарядкой, которые поставлялись с первыми AirPods два года назад, и со вторым поколением.
Номер модели под крышкой кейса
Номер модели может быть или слева, или справа
Номер модели зарядного кейса указан мелким шрифтом на внутренней стороне верхней крышки — или справа, или слева.
Здесь также есть информация про объем аккумулятора, который встроен в чехол, и серийный номер зарядного кейса.
Шрифт здесь очень мелкий, поэтому лучше всего использовать обычную лупу или увеличительное стекло из «Пункта управления» iPhone.
Расположение светового индикатора
Слева обычный кейс, справа чехол с беспроводной зарядкой
Узнать зарядный чехол AirPods проще всего по световому индикатору. У обычного он расположен между слотами для наушников под крышкой, у чехла с беспроводной зарядкой — на верхней стороне снаружи.
Световой индикатор переехал, чтобы вы могли быстро увидеть, заряжается ли чехол на Qi-станции или уже зарядился. В первом случае он будет гореть оранжевым, во втором — зеленым.
3. Разные AirPods не работают вместе
Вместе можно использовать наушники или первой серии, или второй
Если вы установите в зарядный кейс наушники разных серий (A1523 и A2032 или A1722 и A2031), они не будут работать вместе. Тогда на экране iPhone появится предостережение, что вы используете разные модели AirPods.
Дело в том, что первые и вторые AirPods работают на базе отличающихся чипов: W1 и H1. Второй повышает стабильность подключения, увеличивает дистанцию соединения и время автономной работы, а также делает звучание более качественным.
Вы можете использовать или два наушника первой серии или два наушника второй серии. При этом для любых наушников подойдет любой зарядный кейс.
Еще раз, как узнать модель AirPods
Наушники не подключены: тогда ищите номера моделей на нижней части AirPods. Первое поколение: правый A1523, левый A1722; второй поколение: правый A2031, левый A2032.
Наушники подключены: когда наушники подключены к iPhone, в его «Настройках» > «Основные» > «Об этом устройстве» появляется пункт AirPods. Здесь номер модели правого наушника: A1523 или A2031.
Разные наушники нельзя подключить одновременного, поэтому этого достаточно для определения модели.
Наушники запакованы: на коробке есть наклейка с указанием содержания. Тут указаны как номера наушников, так и модель зарядного кейса.
Кейс в ваших руках: ищите номер модели на внутренней стороне крышки зарядного кейса: A1602 — чехол с обычной зарядкой, A1938 — чехол с беспроводной зарядкой.
Кейс в чужих руках: даже издали можно увидеть расположение светового индикатора: у обычного чехла он внутри, а у нового с беспроводной зарядкой снаружи.
Теперь вас не обманут, если вы решите купить новые или старые AirPods. Вы также не промажете, когда будете докупать пару, если потеряли один из наушников.
В закладки
AirPods 2 Teardown
09.06.2019
Прошло два года с момента первого демонтажа AirPods, и за эти два года AirPods стали популярными и . Эти модули второго поколения выглядят одинаково снаружи, но имеют несколько заметных внутренних обновлений. Реальное обновление, на которое мы возлагаем наши надежды, это ремонтопригодность — было бы здорово, если бы они не попали на свалку после пары лет использования. Это обновление стоит повышения цены? Что означает «H» в «H1»? Будут ли эти AirPods эволюцией RepairPods, на которую мы надеемся? Есть только один способ выяснить это: срывом! Чтобы узнать еще больше интересных новостей и новостей, следуйте за нами на , и . Для доставки посетите наш .
Шаг 1
Интересно, что это, apple?
Затем мы делаем рентген коробки, чтобы подтвердить, безопасно ли открываться. О, кто мы шутим — мы открываем это независимо. «Безопасность третья», мы всегда говорим.
Тем временем мы копаемся в нашем древнем техническом ящике и достаем набор AirPods первого поколения для быстрого сравнения.
Хотя вы можете не думать о двухлетних продуктах как о «древних», в отчетах говорится, что эти AirPods первого поколения (слева) быстро стареют.
Новый корпус (справа) выглядит «сияющим», но это может быть связано только с износом Gen 1.
Также отметим перемещенную кнопку сопряжения и недавно установленный внешний светодиодный индикатор зарядки.
Шаг 2
Время, чтобы подойти ближе и лично: у AirPods есть номера моделей A2031 (левое ухо) и A2032 (правое ухо).
У нас есть некоторые реальные претензии к приоритетам дизайна AirPods, но нельзя отрицать, что в них заложен инженерный талант. Вглядитесь в этот рентгеновский снимок, и вы сможете выбрать батареи, микрофоны, антенны, драйверы динамиков, печатные платы — все это в том, что вам подходит.
Шаг 3
И рядом с этим мы находим значок , указывающий, что их нельзя выбрасывать через два года, когда батареи начинают выходить из строя.
Что «вы должны» делать с ними? .
Шаг 4
Далее немного осторожной работы с лезвием.
Не пытайтесь делать это дома, дети.
После нарезки почек мы даем им приятную расслабляющую ванну с изопропиловым спиртом в надежде, что они немного ослабят свои (клейкие) защитники.
Шаг 5
Когда мы делаем разрез по животу этого AirPod, используя ультразвуковой нож
, разрезая раковину, не повреждая батарею под ней . в основном.
Гибкие кабели, антенны и микрофоны аккуратно сложены, как оригами, и склеены с помощью клея. Мы отрезали столько наружного кожуха, сколько осмелились, и тщательно вычистили остальную часть тонкой зубочисткой.
На наших значках написано «Инженер по срыву», но сегодня мы больше чувствуем себя как хирурги, или . » Paleosurgeons? »
Шаг 6
Apple 343S00289 (вероятно, новый чип H1 от Apple)
Apple 338S00420 (вероятно, стерео аудио кодек с низким энергопотреблением)
Обращая наше внимание на мускулатуру, мы обнаруживаем батарею емкостью 93 милливатт-часа в каждом бутоне.
Это меньше, чем половина емкости в бутонах Samsung Galaxy. Нам любопытно посмотреть, что послужит толчком к слухам , но нам придется подождать этого сравнения.
Шаг 7
Тиски деформируют внешнюю оболочку настолько, чтобы мы вклинили лезвие в шов, разрезая клей под ней и освобождая стыковочные трубки AirPod.
Он никогда не будет выглядеть «совершенно» одинаково, но случай с этим методом был значительно меньше поврежден.
Далее, мы убираем светодиод состояния, который расположен между трубками AirPod в передней части корпуса.
Шаг 8
После того, как корпус нагрелся почти до температуры, которую он может выдержать, нам все еще нужны ручки тисков, чтобы вытащить эту штуку.
Далее мы идем к батарее, но у клея батареи есть другие идеи. Вопреки нашему здравому суждению, мы увеличиваем температуру до одиннадцати, следим за набуханием и скрестим пальцы, чтобы батарея не разрядилась о нас.
Несмотря на усилия, один spudger все еще не может вытащить эту батарею. К счастью, .
Шаг 9
Модель A1596 — работает при 3,81 В и 398 мАч, для 1,52 Втч.
Это гораздо больше, чем у чехла , в котором находится батарея емкостью 1,03 Втч .
. а также больше, чем , найденных нами в Серии 4 Apple Watch (42 мм).
Шаг 10
Мы сразу же замечаем, что логическая плата этого поколения более . забавная . чем , появившаяся из Обломки первого фиаско AirPod — вероятно, чтобы помочь с водостойкостью.
Наконец, маяк в темноте — есть модульный порт зарядки!
. хотя, если вы проложите этот туннель так далеко, есть большая вероятность, что у вас больше сломанных деталей, чем просто зарядный порт.
Под этим блестящим водостойким покрытием мы разобрали несколько сколов:
Broadcom 59356A2KUBG модуль беспроводной зарядки
Шаг 11

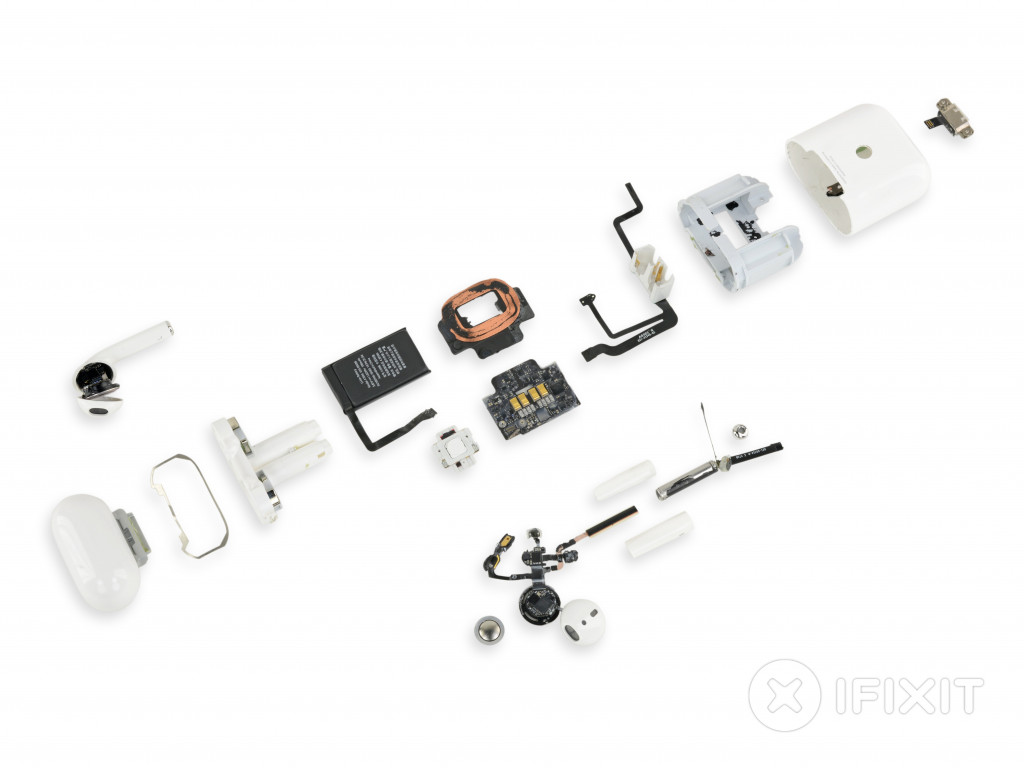

Наконец, для этого мы пришли к этому: новая беспроводная зарядная катушка и термоподушка для охлаждения под давлением.
. который, несмотря на все наши усилия, отказывается выйти в целости и сохранности.
Этот обновленный вариант, похоже, предназначен для повышения «долговечности», но не «ремонтопригодности». Этот более прочный шарнир и водоотталкивающее покрытие на плате, вероятно, уменьшают количество сбоев — мы надеемся, что «в путь» будет меньше, потому что остальная часть этой штуки по-прежнему остается беспорядочным в обслуживании.
Шаг 12
Просто шучу! Это тост.
Что мы узнали? Через два года AirPods по-прежнему разочаровывает одноразовым. Эти крошечные батареи «скоро» выйдут из строя, и удача заменит их (или даже ).
Тем не менее, конструкция не «полностью» не улучшена — этот набор может пережить дополнительную поездку через стиральную машину.
Если вам нравится , вот несколько бонусных рентгеновских снимков, которые вы можете распечатать и оформить в чехле AirPods!
Шаг 13 Последние мысли
AirPods не предназначены для обслуживания. Доступ к аппаратным компонентам невозможен без повреждения устройства.
Запечатанные батареи ограничивают срок службы AirPods, делая их расходуемыми / одноразовыми.
