Как открыть микроволновку если сломалась кнопка открывания
Микроволновая печь состоит из трансформатора силового типа, обмотки, конденсатора, диодов (высоковольтного и предохранительного), начальной обмотки и магнетрона, обеспечивающего нагрев. Если в ее работе происходят сбои, сначала проводят диагностику проблемы, проверяя последовательно все детали.
Их разделяют на три блока:
- камера для разогрева;
- волновод;
- трансформатор магнетрона.
Для этого производят разборку микроволновой печи. Делать это самостоятельно не рекомендуется. Без знаний и понимания принципа работы техники это не даст желаемого результата и приведет к окончательной поломке устройства.
Если пользователь решил разобрать и отремонтировать бытовой прибор своими руками, он должен помнить про соблюдение правил техники безопасности. Сначала СВЧ-печь отключают от электрической сети и снимают напряжение с высоковольтных модулей, используя электрозащитный инструмент.
Интересное на сайте:
Почему микроволновая печь крутит, но не греет
На микроволновой печи не нажимаются сенсорные кнопки
Замена слюдяной пластины в микроволновой печи
Как разобрать микроволновку самостоятельно. Как разобрать дверцу микроволновки
На первый взгляд может показаться что СВЧ – печь – это сложный прибор, на самом деле она обладает простой конструкцией. Она включает в свой состав следующие основные элементы:
- магнетрона;
- камеры нагрева;
- обмотки;
- волновода.
Последний нужен для соединения магнетрона с камерой.
Как работает сенсорная панель?
Перед тем, как перейти к непосредственному ремонту сенсорных кнопок микроволновки, давайте определим, как же они функционируют.
Сенсорная клавиатура микроволновки – простое устройство, состоящее из двух пленочек. На каждой из них симметрично расположены контактные площадки, соединенные токопроводящими дорожками. Когда Вы нажимаете на кнопку, пленки прижимаются, контакты соприкасаются, возникает импульс, который по проводящим дорожкам поступает к мультиметру.
Получается, никаких сложных процессов не происходит, а значит бояться тут нечего – заменить сенсорную панель можно и самостоятельно. Главное при этом – выбрать правильную панель. Но и тут наш магазин приходит Вам на помощь и предлагает широкий выбор конструктивных элементов для микроволновок всех известных производителей.
Причины неисправности панели управления
Существует три основных вида поломки, когда свч-печь не реагирует на нажатие клавиш на сенсоре:
- Слипание контактов сенсора. Происходит от постоянного, слишком сильного надавливания на клавишу. Пленка прогибается, деформируется, и контакты «склеиваются» между собой. Чаще всего выходят из строя кнопки «старт», «стоп» и любимый режим как самые востребованные.
- Отсутствие контакта в точке подключения шлейфа. Может произойти при перепаде напряжения.
- Повреждение дорожек в мембране. Дорожки теряют способность проводить ток, так как окисляются и разрушаются от длительной эксплуатации МВП.
Ремонт сенсорной панели
Чтобы произвести ремонт своими руками, вам понадобится следующий набор инструментов:
- Отвертка, шуруповерт, чтобы снять блок управления.
- Спирт, ватные палочки — для зачистки контактов.
- Канцелярский скотч — для восстановления прослойки между контактами клавиш.
- Токопроводящий клей — для реконструкции дорожек. Вместо него можно использовать фольгу и суперклей.
- Мультиметр — для прозвонки соединений.
Принцип работы
После подключения микроволновки в сеть на первую обмотку трансформатора поступает напряжение 220В. Автоматически напряжение передается к вторичной обмотке. Запускается система нагрева камеры. За счет того, что эти две обмотки изолированы друг от друга, обеспечивается безопасная работа СВЧ-печи. Микроволновая печь позволяет нагревать пищу на высоких скоростях за счет использования удвоенного напряжения. В этой цепи основную роль играет конденсатор, к которому путем параллельного подключения присоединяется диод. Длительность и величину температурного режима помогает контролировать температурный датчик и обычный таймер. Для безопасного использования в печь встроено реле защиты питания, функция которого – останавливать работу микроволновки при высоких перепадах напряжения в сети или при открытой дверце. Если все это описание кажется вам сложным, то не беспокойтесь: сейчас мы во всем разберемся.
Подготовительный этап
Прежде, чем приступать к ремонту, необходимо собрать как можно больше информации о вышедшем из строя устройстве. В идеале, это руководство по обслуживанию и ремонту (service manual) конкретной модели. В этом документе производитель приводит все необходимые данные, начиная от сборочного чертежа (exploded view, дословно с английского взрыв-схема) и заканчивая алгоритмом поиска неисправностей.
Фрагмент взрыв-схемы микроволновки
К сожалению, производители не спешат поделиться этой информацией, распространяя ее только среди сетей сертифицированных сервисных центров. Если вам удастся найти техническую документацию по ремонту, приготовитесь к тому, что она будет на английском языке.
Если документацию найти не удалось, а это будет происходить в большинстве случаев, не расстраивайтесь, типовые неисправности СВЧ-печи можно определить и без наличия принципиальной схемы. Достаточно знать, как выглядят основные элементы и где они могут быть расположены. Фото микроволновки со снятым кожухом поможет Вам в этом.
Внешний вид и расположение основных элементов в корпусе микроволновки
Интуитивность процесса в большинстве случаев позволяет и без сборочного чертежа снять кожух и добраться до основных элементов конструкции. Но в этом случае необходимо запомнить очередность действий и стараться не оставить после обратной сборки «лишних» деталей.
Какие необходимы инструменты?
В большинстве случаев можно обойтись крестовидной отверткой и мультиметром. В некоторых случаях может понадобиться еще и паяльник. Соответственно, будут необходимы и запасные детали, какие именно будет понятно после диагностики.
Как разобрать микроволновку в домашних условиях: пошаговая инструкция и практические советы
Каждая модель имеет свои особенности. Если для одного устройства нужна крестообразная отвертка, то для другого она может не подойти.
Сначала отворачивают крепеж с боковых и задней поверхностей техники. Снимают кожух устройства, передвинув его назад и подняв вверх. Демонтируют шнур питания, отсоединив выводы от фильтра.
Затем переходят к снятию передней панели и блока управления. Для этого аккуратно отключают кабель от модуля управления. Извлекают крепеж заземления и пластиковый крепеж, который фиксирует модуль, и достают панель управления. После этого снимают индукционную панель.
Производят демонтаж дверцы. Ее открывают и снимают ограничительную пластину, используя отвертку с плоским шпицем. Все действия совершают аккуратно, чтобы не повредить резиновый уплотнитель. Затем дверку поднимают и снимают. Во время обратной сборки следят, чтобы дверь была установлена параллельно раме, без зазоров. По необходимости проводят ее настройку.
Чтобы извлечь магнетрон, отключают кабели от трансформатора и конденсатора. Выводят крепеж, удерживающий их на раме. Сборку разъединяют до тех пор, пока наконечник не выйдет до конца волновода. После того как магнетрон установят на место, проверяют уровень излучения. Он должен быть не выше 5 мВт/см².
Затем извлекают фильтр помехоподавления, отсоединив от него силовые жгуты и удалив крепеж, который фиксирует провод заземления к задней стене. Нажимают на две пластиковые защелки и достают его. После этого отключают силовые жгуты от емкости, выкручивают винт, фиксируют заземляющий провод высоковольтного диода. На следующем этапе отцепляют жгуты от реле тока и вентилятора. Удаляют крепления и снимают вентилятор.
Если требуется достать лампу подсветки, от нее отсоединяют провода и снимают крепеж, фиксирующий воздуховод к магнетрону. Нажав защелки воздуховода, извлекают панель индикации.
Справка. Чтобы извлечь детали из микроволновки, действуют по одному принципу: отключают провода, удаляют крепеж и достают деталь.
Сборку техники проводят в обратной последовательности. Чтобы упростить процесс, разбор устройства лучше записывать на камеру или фотографировать. Собирая СВЧ-печь, действуют очень аккуратно, чтобы не повредить ее и не привести к утечке СВЧ-радиации.
Разбор дверцы микроволновки
Случается, что сбои в работе микроволновки происходят из-за дверцы. Независимо от модели конструкции имеют много общих моментов. Дверцы обладают слоеной структурой, в состав которой входит несущий (металлический), защитный и внешний (декоративный) слой. Они отличаются друг от друга количеством слоев, материалом изготовления и способом крепления.
Рассмотрим, как разобрать дверцу микроволновки:
- Сначала подготавливают инструменты: нож и 2 отвертки с широким плоским лезвием.
- Процесс начинают с отсоединения рамки уплотнителя.
- Затем отделяют внешнюю рамку, которая зафиксирована винтами или защелками.
- Если дверцу требовалось очистить от загрязнений, на этом процесс разбора закончен.
- На следующем этапе аккуратно, чтобы не разбить, отделяют стекло от пластиковой отделки.
- Когда необходимо, с внутренней стороны дверцы снимают пленку, которая закреплена на металлическом основании.
Как разобрать дверь микроволновки
На первый взгляд может показаться что СВЧ – печь – это сложный прибор, на самом деле она обладает простой конструкцией. Она включает в свой состав следующие основные элементы:
- магнетрона;
- камеры нагрева;
- обмотки;
- волновода.
Последний нужен для соединения магнетрона с камерой.
Можно ли разбирать микроволновку самостоятельно
Бесспорно, можно, если соблюсти элементарные правила безопасности. Первое: перед тем разобрать печь, её отключают от питающей сети и снимают напряжение с высоковольтных модулей.
Важно!При включённом устройстве разбирать его запрещено.
Как разобрать микрволновку: инструкция пошагово
Как и любое техническое устройство, её разбирают в определённой последовательности.
Снятие кожуха
На первой стадии снимают кожух, для этого надо отключить шнур от гнезда питания, вывернуть крепёж с задней и боковых поверхностей печки. Когда кожух освобождён, он должен быть передвинут назад и поднят вверх.
Отключение кабеля питания
После того как снят кожух, можно приступить к снятию шнура питания. Отсоединяют выводы от фильтра и отсоединяют средний кабель питающего шнура.
ВНИМАНИЕ! Не забывайте, что для разрядки высоковольтного конденсатора используют электрозащитный инструмент.
Демонтаж передней панели и блока управления
Для демонтажа панели и модуля управления необходимо провести следующие манипуляции – отключить кабель от модуля управления. Извлечь крепёж заземления и крепёж, фиксирующий модуль. После того как будут отщёлкнуты пластиковые крепления, вытащить панель управления. Блок монтируют с помощью трёх винтов, которые надо удалить для извлечения. На последнем этапе необходимо снять индикационную панель.
Важно! Демонтаж выполняют аккуратно, при отключении кабелей тянуть за них не рекомендуется.
Демонтаж дверцы
После того как блок управления вынут, допустимо приступить к снятию дверцы. Её открывают, и снимают ограничительную пластину с помощью отвёртки с плоским шлицем. При работе требуется проявлять осторожность. Одно неосторожное движение – и можно повредить резиновый уплотнитель. Затем поднимают и снимают дверку.
Важно! После повторной установки двери, проверьте исправность выключателей.
Демонтаж может оказать влияние на уровень СВЧ излучения. Предельный уровень не должен быть больше 4 мВт./см2.
После обратной сборки надо убедиться в том, что дверка и рама параллельны. По мере надобности выполняют настройку. Дверь должна быть установлена так, чтобы не было зазора между ней и шасси.
Читать также: Где добывают урановую руду в россии
Извлечение магнетрона
При снятии магнетрона надо отключить кабели от конденсатора и трансформатора. Вывести крепёж, который удерживает их на раме. Сборку разъединяют до тех пор, пока наконечник не выйдет до конца из волновода.
При извлечении нельзя допускать его соударения деталями, установленными рядом. Это может привести к повреждениям. После возвращения магнетрона на место, потребуется проверить уровень излучения. Он не должен превышать 5 мВт./см2.
Извлечение фильтра помехоподавления, диодов и других компонентов
Для этого проделывают следующие манипуляции:
- Отключают силовые жгуты от фильтра и удалить крепёж, фиксирующий провод заземления фильтра к задней стенке.
- После этого удаляют фильтр. Для этого необходимо нажать на две пластиковые защёлки.
- После того как будут отключены силовые жгуты от ёмкости, и выкручен винт, фиксируют заземляющий провод высоковольтного диода.
- На следующем этапе отцепляют жгуты от реле тока и вентилятора. Затем удаляют крепление вентилятора и снимают.
Проводить извлечения фильтра следует с осторожностью, ведь в нём могут содержаться различные болезнетворные организмы.
Извлечение лампы подсветки
Для того, что извлечь лампу подсветки отсоединяют провода от ламы и удаляют крепёж, крепящий воздуховод к магнетрону. После нажатия защёлок воздуховода достают панель индикации.
Вообще, извлечение компонентов СВЧ – печи проводится по одной схеме:
- Отключение проводов.
- Удаление крепежа.
- Изъятие компонента.
Как разобрать дверцу микроволновки
Вне зависимости от производителя двери имеют много общих конструктивных черт. В частности, любая дверка состоит из нескольких слоёв – несущего (его изготавливают из металла), защитного и внешнего, для изготовления которого применяют пластик.
Важные советы, как лучше разобрать микроволновку
Приступая к разборке надо помнить о том, что на рынке существует множество моделей этих бытовых приборов от разных производителей, и у каждой модели могут быть отдельные тонкости в разборке. Например, для разборки некоторых моделей может не подойти обыкновенная отвёртка с крестообразным шлицем, в них использованы крепёжные изделия с другой формой шлицов.
Для тех, кто выполняет эту операцию в первый раз, имеет смысл сопровождать процесс разборки фотосъёмкой каждого этапа, то может помочь при обратной сборке.
Сообщение ZaitsevAY » 11 июл 2021 11:24
Re: Разборка дверцы микроволновой печи BOSCH HMT85GL53
Сообщение transfor » 11 июл 2021 12:28
На сегодняшний день в распоряжении человека имеется множество моделей бытовой техники, которая существенно облегчает жизнь. Холодильник, стиральная машинка, микроволновая печь – все они предназначены для того, чтобы мы меньше отвлекались на хозяйственные мелочи и проблемы.
Но наличие подобного оборудования в доме возлагает на хозяина определенную ответственность за его сохранность и нормальную работоспособность. Поэтому при эксплуатации техники Panasonic, Самсунг или LG нужно следовать инструкции, а в случае поломок подходить к ремонту, понимая всю серьезность процедуры.
Возможные неисправности
Микроволновки от всех брендов (Panasonic, Самсунг или LG) обладают одной и той же структурой. Они состоят из:
- трансформатора силового типа;
- обмотки;
- конденсатора;
- диодов (высоковольтного и предохранительного);
- начальной обмотки;
- магнетрона.
Нагрев происходит благодаря последнему элементу. При каких-либо неполадках сначала проводят диагностику проблемы. Для этого последовательно проверяют все детали, которые можно разделить на три главных блока. Это камера для разогрева, волновод и трансформатор магнетрона.
Крайний блок обеспечивает своевременный переход электрической энергии, возникающей в результате воздействия переменного тока, из одного типа напряжения в другой. Частота микроволновых лучей остается неизменной. Перед началом работ следует обязательно отключить бытовой прибор от сети.
Читать также: Самодельный мотоблок с двигателем
Электрическая часть микроволновки
Причин выхода микроволновки из рабочего режима много, среди них:
- Недостаточное напряжение электрического тока.
- Перегрузка электросети.
- Неисправность дверцы, из-за которой не происходит нагрева пищи в полной мере.
- Невнимательность владельца.
- Неправильная эксплуатация.
- Физический износ.
- Отсутствие своевременной замены деталей, которые вышли из строя.
Что такое микроволновка
Микроволновая печь представляет собой электрический прибор, позволяющий быстро подогреть, разморозить, приготовить какой-либо продукт. Оборудование воздействует на объект, точнее на молекулы, из которых он состоит по всему объему. Открытие, послужившее толчком для создания микроволновок, было обнаружено в 1942 году.
А уже в 1945 изобретатель по фамилии Спенсер начал использовать микроволновые лучи для того, чтобы готовить еду. 1947 год ознаменовался появлением первых СВЧ печей, которые чаще всего устанавливали в военных госпиталях и столовых. Они отличались довольно внушительными габаритами (высота больше 1 метра, вес около 350 кг).
Распространенные неисправности
Если микроволновка перестала работать, поломка иногда сопровождается характерными признаками.
Если СВЧ печь искрит, не разогревает еду или делает это долго, то поврежден нагревательный элемент — магнетрон. Чинить печь с такой поломкой, если она прослужила более 5 лет, экономически невыгодно.
Микроволновка не запускается. Причиной может быть перегоревший предохранитель, проблема с дверцей, термореле или повреждение сетевого шнура. В случае с открытой дверцей почините защелку. Если из-за перепадов напряжения сгорел предохранитель или термореле, можете заменить их своими руками.
Если сенсор не работает, но есть индикация времени — дело в дорожках, проводящих электричество. Сенсорную панель придется заменить.
В камере появился неприятный запах и гарь. Осмотрите внутреннюю поверхность печи на повреждения эмали. Выньте и осмотрите пластину из радиопрозрачного диэлектрика. Протрите спиртом деталь с пятнами или отверстиями.
Печь работает, но отключается через несколько секунд. Нужно заменить термопредохранитель.
Если микроволновка гудит, осмотрите магнетрон на трещины и нагар. Сгоревшую деталь придется заменить.
Нередко разрушается защитный колпачок магнетрона. Алюминиевый корпус колпачка через несколько лет выходит из строя под влиянием СВЧ волн. Брызги жира попадают на защитную слюдяную прокладку. Если капли пропитывают ткань, то возникает мостик проводимости. Между каналом волновода и слюдяным материалом появляется электрическая дуга.
Причины проблем с дверцей
Приведем перечень возможных причин проблем с дверцей:
- повреждена ручка открытия дверцы;
- сломана дверная пружина;
- сломана дверная защелка;
- сломан дверной крючок: он сделан из пластика и изнашивается со временем;
- неисправна кнопка открытия двери;
- сломана пружина кнопки открытия двери;
- износилась пластиковая рукоятка привода, которая соединяет кнопку открытия двери и дверную защелку.
Любая из неисправных деталей механизма открытия / закрытия двери подлежит замене, ремонту они не подлежат.
Прогорание слюдяной пластины
Верный признак поломки слюдяной пластины – искры, которые появляются, при ее включении. Причина – неправильная эксплуатация печи, то есть разогрев пищи с открытой крышкой. При таком варианте капли еды разбрызгиваются, попадая на пластину. В результате она намокает и прогорает.
Слюдяная пластина стоит недорого и приобрести ее можно в специализированных электромагазинах. Если вы нашли слюдяную пластину других размеров, то из нее можно изготовить пластину нужных размеров своими руками.
Если же найти замену этой детали не удастся, можно использовать прогоревшую пластину повторно. Для этого необходимо пластину извлечь и аккуратно очистить от загрязнений. Далее перевернуть ее поврежденной стороной вовнутрь и аккуратно установить на место. Такой вариант ремонта, конечно, сложно назвать идеальным, но он вполне сгодится до того момента, когда вы найдете замену испорченной детали. Как заменить слюдяную пластину смотрите видео:
Процесс замены деталей вы можете детально изучить из нашего видео. Специалисты подробно рассказывают методику поиска неисправности, как и в какой последовательности необходимо менять детали. Причем эти рекомендации подойдут как к микроволновой печи Самсунг, так и к СВЧ печам других фирм. Ведь конструкция и принцип работы у них практически не отличаются. Если же вам не удалось устранить неисправность даже с помощью нашего видео, и печь по прежнему не греет, вы можете отремонтировать микроволновую печь у специалистов или же вовсе приобрести новую. Здесь все зависит уровня поломки и количества средств, которых вы готовы потратить.
Как разобрать микроволновку Самсунг (LG, Panasonic, Daewoo)
Браться за самостоятельный ремонт микроволновки не рекомендуется. Без соответствующих знаний и навыков пользы от него не будет. Скорее всего бытовой прибор окончательно выйдет из строя.
Если нет возможности обратиться к профессионалам, действуют по следующей инструкции:
- Отключают бытовой прибор от сети.
- Снимают его заднюю крышку, которая крепится посредством болтов.
- Осматривают предохранители (их два). Если нить накала внутри них перегорела, то выходом из ситуации станет только полная замена.
- Для оценки состояние микродвигателя убирают нижнюю крышку микроволновки.
- Чтобы осмотреть магнетрон придется устранить препятствия в виде трансформатора и воздуховода.
- Панель управления отсоединяют, убрав винты.
Собирать микроволновку обратно следует аккуратно, одно движение может стать причиной утечки СВЧ радиации, что ведет не только полной поломке оборудования, но и к проблемам со здоровьем.
В некоторых случаях нарушения в работе прибора связаны с его дверцей. Разобрать дверь микроволновки несложно. Несмотря на большое количество вариаций ее конструкции имеется немало общих моментов. Все дверцы обладают «слоеной» структурой. Главными отличиями считают количество этих слоев, материал изготовления и способ их крепления.
Микроволновка Самсунг (LG, Panasonic) имеет следующие «слои»:
- металлический (несущий);
- защитный;
- внешний (декоративный).
Дверца микроволновой печи
Как разобрать дверцу микроволновки? Потребуется нож и две отвертки, характеризующиеся широким плоским лезвием. Для начала отделяем рамку уплотнителя, после наступает очередь декоративной отделки, обычно она крепится посредством винтов или защелок. На этом этапе следует остановиться тем, кто разбирает дверцу для того, чтобы очистить ее от загрязнений. Следующим шагом является отделение стекла от пластиковой отделки двери. Нужно действовать очень аккуратно, так как стекло – хрупкий материал. Остается последнее: с внутренней стороны дверцы на металлическом основании есть пленка, предназначенная для защиты, ее надо снять.
В итоге
Как оказалось, разобрать микроволновку Daewoo (Самсунг, LG, Panasonic) или ее отдельную часть, к примеру, дверь, достаточно иметь нужный инструмент, свободное время и понимание того, как именно работает микроволновка. Но браться за это дело только потому, что хочется сэкономить не надо. Ведь стоимость новой СВЧ печи гораздо больше, чем оплата услуг профессионального мастера. Как микроволновку разбирают опытные мастера, можно посмотреть на видео.
Как разобрать микроволновку
Если микроволновка перестала работать, поломка иногда сопровождается характерными признаками.
Если СВЧ печь искрит, не разогревает еду или делает это долго, то поврежден нагревательный элемент — магнетрон. Чинить печь с такой поломкой, если она прослужила более 5 лет, экономически невыгодно.
Микроволновка не запускается. Причиной может быть перегоревший предохранитель, проблема с дверцей, термореле или повреждение сетевого шнура. В случае с открытой дверцей почините защелку. Если из-за перепадов напряжения сгорел предохранитель или термореле, можете заменить их своими руками.
Если сенсор не работает, но есть индикация времени — дело в дорожках, проводящих электричество. Сенсорную панель придется заменить.
В камере появился неприятный запах и гарь. Осмотрите внутреннюю поверхность печи на повреждения эмали. Выньте и осмотрите пластину из радиопрозрачного диэлектрика. Протрите спиртом деталь с пятнами или отверстиями.
Печь работает, но отключается через несколько секунд. Нужно заменить термопредохранитель.
Если микроволновка гудит, осмотрите магнетрон на трещины и нагар. Сгоревшую деталь придется заменить.
Нередко разрушается защитный колпачок магнетрона. Алюминиевый корпус колпачка через несколько лет выходит из строя под влиянием СВЧ волн. Брызги жира попадают на защитную слюдяную прокладку. Если капли пропитывают ткань, то возникает мостик проводимости. Между каналом волновода и слюдяным материалом появляется электрическая дуга.
Устройство и принцип действия
Мы поверхностно рассмотрим данный вопрос, чтобы не уйти от основной темы. Информация будет максимально упрощена, поскольку не все домашние мастера имеют глубокие познания в электротехнике. Начнем с описания и назначения основных элементов конструкции, они представлены ниже на рисунке.
Рис. 1. Устройство микроволновки
- Защелки дверцы, служат как для фиксации последней, так и для системы блокировки работы в открытом положении.
- Вращающийся поддон, на который устанавливается диэлектрическая посуда.
- Сепаратор, снабженный роликами, приводящий в движение поддон.
- Привод, вращающий сепаратор.
- Лампа подсветки, включается в зависимости от режима работы.
- Вентиляция (как правило, принудительная).
- Магнетрон — генератор СВЧ излучения, по сути, это основной элемент конструкции. Как он устроен, и принцип его действия Вы можете узнать, прочитав статью на нашем сайте, посвященную этому вопросу.
- Волновод, обеспечивает перемещение СВЧ волн к камере микроволновки. Представляет собой полую металлическую трубу прямоугольного сечения.
- Высоковольтный диод.
- Конденсатор.
- Трансформатор цепи питания волновода и схемы управления.
- Блок управления.
Мы не будем приводить полную принципиальную схему устройства, поскольку они могут сильно отличаться в различных моделях СВЧ-печей. В нашем случае будет достаточно цепи питания магнетрона. Как правило, она имеет типовое строение.
Типовая схема цепи питания магнетрона
Кратко опишем принцип работы приведенной схемы. Питание на первичную обмотку трансформатора (I) поступает с внешней схемы управления, регулирующей мощность и продолжительность СВЧ излучения. Одна из вторичных обмоток (II) обеспечивает подачу напряжения на нить накала магнетрона. Обмотка II выполнена из 2-4 витков толстого провода, поскольку ток в цепи накала может достигать 10,0 А при напряжении около 3-х вольт.
Еще одну вторичную обмотку (III), обеспечивающую подачу высокого уровня напряжения (до 3,0 кВ), принято называть анодной. Как видно из рисунка, в данной цепи на базе высоковольтного диода (VD1) и конденсатора (С1) построен выпрямитель и умножитель напряжения. При этом VD1 включен так, чтобы открытие происходило при положительном полупериоде, в результате конденсатор начинает заряжаться. Когда начинается отрицательный полупериод, происходит закрытие диода VD1 и напряжение поступает на магнетрон М1 совместно с зарядом, накопленном на конденсаторе. Это приводит к удвоению напряжения и образованию в магнетроне электрического поля нужной интенсивности.
Сопротивление R1 в данном случае необходимо для разряда C1. Как правило, этот резистор находится в корпусе конденсатора. Что касается VD2, то он обеспечивает защиту в случае повышения напряжения на емкости С1 или возникновении КЗ в магнетроне М1.
Признаки поломки СВЧ-печи
Чаще всего внешними признаками выхода микроволновки из строя является появление искр, клубов дыма, прекращение вращения тарелки, отсутствие нагрева пищи, помещенной в печь. Или же микроволновая печь просто не включается. В этом случае включать ее в сеть опасно!
Существует три основные причины выхода электроприбора из строя:
- Перегорание предохранителей;
- Неисправность магнетрона;
- Прогорание слюдяной пластины.
При такого типа поломках вы сможете отремонтировать печь, если будете действовать строго по инструкции. Для начало рассмотрите функциональную схему СВЧ печи.
Берем функциональную схему т.к. по ней проще понять принцип работы СВЧ печи, она универсальная, независимо от марки печи, она более простая по сравнению с принципиальной схемой микроволновки.
А расположение элементов микроволновки видно по этому рисунку:
Основные детали печи
Начать ремонт лучше с ознакомления с внутренним устройством печи. Ее основные функциональные детали:
- корпус;
- камера для приготовления пищи;
- магнетрон;
- волновод;
- блок управления.
Во время разборки печи по центру будет расположен магнетрон. Этот прибор представляет собой генератор волн СВЧ, принцип работы которого основан на взаимодействии потока электронов и магнитного поля. Устройство магнетрона включает в себя катод, вакуумную камеру и анод в форме медного цилиндра.
Подготовительный этап
Фрагмент взрыв-схемы микроволновки К сожалению, производители не спешат поделиться этой информацией, распространяя ее только среди сетей сертифицированных сервисных центров. Если вам удастся найти техническую документацию по ремонту, приготовитесь к тому, что она будет на английском языке.
Если документацию найти не удалось, а это будет происходить в большинстве случаев, не расстраивайтесь, типовые неисправности СВЧ-печи можно определить и без наличия принципиальной схемы. Достаточно знать, как выглядят основные элементы и где они могут быть расположены. Фото микроволновки со снятым кожухом поможет Вам в этом.
Внешний вид и расположение основных элементов в корпусе микроволновки
Интуитивность процесса в большинстве случаев позволяет и без сборочного чертежа снять кожух и добраться до основных элементов конструкции. Но в этом случае необходимо запомнить очередность действий и стараться не оставить после обратной сборки «лишних» деталей.
Какие необходимы инструменты?
В большинстве случаев можно обойтись крестовидной отверткой и мультиметром. В некоторых случаях может понадобиться еще и паяльник. Соответственно, будут необходимы и запасные детали, какие именно будет понятно после диагностики.
Что такое микроволновка
Микроволновая печь представляет собой электрический прибор, позволяющий быстро подогреть, разморозить, приготовить какой-либо продукт. Оборудование воздействует на объект, точнее на молекулы, из которых он состоит по всему объему. Открытие, послужившее толчком для создания микроволновок, было обнаружено в 1942 году.
А уже в 1945 изобретатель по фамилии Спенсер начал использовать микроволновые лучи для того, чтобы готовить еду. 1947 год ознаменовался появлением первых СВЧ печей, которые чаще всего устанавливали в военных госпиталях и столовых. Они отличались довольно внушительными габаритами (высота больше 1 метра, вес около 350 кг).
Принцип действия
Продукты питания содержат в себе много разных компонентов, среди них вода, жир, минеральные соли и сахар. Эффект разогрева зависит от дипольных молекул. Это частицы, которые обладают положительным и отрицательным зарядом одновременно. Подобная структура характерна для молекулы, воды, сахара или жира.
При включении микроволновки в сеть все они благодаря электрическому полю выстраиваются в определенном порядке, то есть в одной стороне плюсовые заряды, а в другой минусовые. При смене полярности они меняются местами. Из-за этого «перескока» между дипольными молекулами появляется сила трения, которая и становится причиной повышения температуры.
Устройство микроволновой печи
Скорость разогрева зависит от частоты микроволновых лучей. Чаще всего производители (Panasonic, Самсунг или LG) останавливаются на показателе в 2450 МГц. Процесс приготовления в микроволновке состоит из двух этапов: проникновение лучей на 2-3 см внутрь пищи, распределение возникшего тепла далее.
Поэтому при выборе длительности разогрева следует учитывать размер обрабатываемого продукта. Большие следует готовить медленно на небольшой мощности, и наоборот. Жидкие субстанции требуют дополнительных манипуляций, к примеру, помешиваний. Таким образом блюдо приготовится быстрее, но при этом не растеряет своих вкусовых качеств.
Как разобрать магнетрон СВЧ и самостоятельно его заменить
Чаще всего магнетрон микроволновой печи не поддается ремонту. Если деталь износилась, произошла ее разгерметизация или обрыв нити накала, ее меняют на новую. Когда выходит из строя колпачок на антенне или проходной конденсатор, их меняют, если имеются инструменты.
Перед тем как приступить к разбору и ремонту, систему проверяют на работоспособность
Сначала обращают внимание на источник питания. Слабое напряжение становится причиной сбоев в работе устройства
Если оно соответствует норме, микроволновку разбирают:
- Проводят осмотр, не сгорел ли колпачок антенны, нет ли деформации, пробоин и следов гари на корпусе и фильтре.
- Если внешних признаков повреждения не обнаружено, магнетрон прозванивают мультиметром.
- Отсоединяют клеммы с проводами.
- Тестер включают и устанавливают режим на 200 Ом.
- Щупы присоединяют к выводам. Если обмотка целая, мультиметр покажет низкое сопротивление (около 0,5 Ом), при этом раздастся писк или звон. Когда тестер показывает бесконечность, значит, нить накала оборвалась.
- Для прозвона проходного конденсатора прибор настраивают на самый большой режим измерения.
- Один щуп подсоединяют к любому из контактов, другой — к корпусу.
Если все в порядке, прибор покажет бесконечность. Когда повреждена емкость конденсатора, заряд пробивает на корпус.
Если в магнетроне неисправны колпачок антенны или проходной конденсатор, деталь можно разобрать и починить.
Замена колпачка
Печь отключают от сети, снимают кожух и аккуратно демонтируют вилку питания. Отсоединяют крепления и извлекают магнетрон. Проверяют колпачок. Если на нем образовался нагар, его счищают мелкозернистой наждачной бумагой.
Если колпачок пробит током, сгорел, он подлежит замене. Его снимают с антенны, проверяют целостность. Если анод в порядке, устанавливают новую деталь. Затем магнетрон возвращают на место.
Замена конденсатора
Сначала снимают крышку фильтра. Кусачками откусывают контакты дросселей. С помощью сверла диаметром 3 мм делают отверстия вокруг конденсатора. Достают из корпуса фильтра. Чтобы увеличить длину контакта, отматывают по одному витку у каждого дросселя.
Контакты зачищают мелкозернистой наждачной бумагой. Затем на место старого вставляют новый конденсатор и прикручивают болтами. При этом контакты соединяют так, чтобы они не прикасались к стенкам коробки. Закрывают крышку.
Как заменить магнетрон в микроволновке самостоятельно
Если магнетрон не подлежит ремонту, его придется заменить. Перед покупкой новой детали изучают технические характеристики старой. На ее внешней стороне расположена наклейка с указанием модели, мощности, частоты и расположения клемм питания. Чтобы получить полную совместимость, рекомендуют выбирать модель, соответствующую микроволновой печи.
После разбора техники неисправную деталь отсоединяют от проводов и извлекают. На ее место устанавливают новую, надежно прикрутив крепежными болтами. Затем присоединяют провода и устанавливают кожух печи.
Ремонт сенсорных микроволновок без посторонней помощи
Перед началом ремонта СВЧ печи обесточьте устройство
Но, несмотря на отключение подачи электричества, проводите работы с особой осторожностью, так как некоторые элементы системы могут сохранять заряд и выдавать его даже в выключенном состоянии
Мы рекомендуем Вам заранее подготовить все то, что может Вам понадобиться, а именно:
- крестовую и плоскую отвертку;
- нож с тонким лезвием;
- скотч или изоленту;
- токопроводящий клей, например, марки «KONTAKTOL».
Начальные действия всегда одинаковы, несмотря на то, какая именно часть сенсорной панели вышла из строя. Итак, начинаются работы со следующих действий:
Откручиваем винты крепления корпуса микроволновки, чтобы открыть доступ к “начинке”.
Отсоединяем контакты от разъемов
Лайфхак: подключить все контакты по завершении работ будет намного проще, если до отключения сфотографировать систему.
Открепляем защитную плату, открутив винты
Выкручиваем модуль управления.
Используя нож с тонким лезвием, осторожно отделяем сенсор от модуля.
Снимаем с панели управления пленки сенсора.. Далее осматриваем контакты и прочие элементы панели, чтобы найти причину повреждения и проводим соответствующий ремонт
Далее осматриваем контакты и прочие элементы панели, чтобы найти причину повреждения и проводим соответствующий ремонт.
Please turn JavaScript on and reload the page.
Микроволновая печь — отменное изобретение человека, которое всячески ему помогает в бытовых условиях, экономя время, способствуя оперативному приготовлению различных блюд. Подобная техника представлена на рынке различными производителями, предлагающими огромное количество моделей, имеющих определенные характеристики. Благодаря современному управлению приготовить пищу может самостоятельно даже ребенок, причем достаточно безопасно. Среди модельного ряда, представленного в торговых сетях, большой популярностью пользуются устройства компании Самсунг.
Как расшифровать ошибки микроволновки Самсунг. Что делать, чтобы устранить неисправности. Какие датчики Контакты · БытТехСервис» СВЧ » Коды ошибок и неисправности микроволновок Самсунг Программные (Е- 5-х).
Как разобрать дверь микроволновки
На первый взгляд может показаться что СВЧ – печь – это сложный прибор, на самом деле она обладает простой конструкцией. Она включает в свой состав следующие основные элементы:
- магнетрона;
- камеры нагрева;
- обмотки;
- волновода.
Последний нужен для соединения магнетрона с камерой.
Можно ли разбирать микроволновку самостоятельно
Бесспорно, можно, если соблюсти элементарные правила безопасности. Первое: перед тем разобрать печь, её отключают от питающей сети и снимают напряжение с высоковольтных модулей.
Важно!При включённом устройстве разбирать его запрещено
Снятие кожуха
На первой стадии снимают кожух, для этого надо отключить шнур от гнезда питания, вывернуть крепёж с задней и боковых поверхностей печки. Когда кожух освобождён, он должен быть передвинут назад и поднят вверх.
Отключение кабеля питания
После того как снят кожух, можно приступить к снятию шнура питания. Отсоединяют выводы от фильтра и отсоединяют средний кабель питающего шнура.
ВНИМАНИЕ! Не забывайте, что для разрядки высоковольтного конденсатора используют электрозащитный инструмент
Демонтаж передней панели и блока управления
Для демонтажа панели и модуля управления необходимо провести следующие манипуляции – отключить кабель от модуля управления. Извлечь крепёж заземления и крепёж, фиксирующий модуль. После того как будут отщёлкнуты пластиковые крепления, вытащить панель управления. Блок монтируют с помощью трёх винтов, которые надо удалить для извлечения. На последнем этапе необходимо снять индикационную панель.
Важно! Демонтаж выполняют аккуратно, при отключении кабелей тянуть за них не рекомендуется
Демонтаж дверцы
После того как блок управления вынут, допустимо приступить к снятию дверцы. Её открывают, и снимают ограничительную пластину с помощью отвёртки с плоским шлицем
При работе требуется проявлять осторожность. Одно неосторожное движение – и можно повредить резиновый уплотнитель
Затем поднимают и снимают дверку.
Важно! После повторной установки двери, проверьте исправность выключателей. Демонтаж может оказать влияние на уровень СВЧ излучения
Предельный уровень не должен быть больше 4 мВт./см2
Демонтаж может оказать влияние на уровень СВЧ излучения. Предельный уровень не должен быть больше 4 мВт./см2.
После обратной сборки надо убедиться в том, что дверка и рама параллельны. По мере надобности выполняют настройку. Дверь должна быть установлена так, чтобы не было зазора между ней и шасси.
Читать также: Где добывают урановую руду в россии
Извлечение магнетрона
При снятии магнетрона надо отключить кабели от конденсатора и трансформатора. Вывести крепёж, который удерживает их на раме. Сборку разъединяют до тех пор, пока наконечник не выйдет до конца из волновода.
При извлечении нельзя допускать его соударения деталями, установленными рядом. Это может привести к повреждениям. После возвращения магнетрона на место, потребуется проверить уровень излучения. Он не должен превышать 5 мВт./см2.
Извлечение фильтра помехоподавления, диодов и других компонентов
Для этого проделывают следующие манипуляции:
- Отключают силовые жгуты от фильтра и удалить крепёж, фиксирующий провод заземления фильтра к задней стенке.
- После этого удаляют фильтр. Для этого необходимо нажать на две пластиковые защёлки.
- После того как будут отключены силовые жгуты от ёмкости, и выкручен винт, фиксируют заземляющий провод высоковольтного диода.
- На следующем этапе отцепляют жгуты от реле тока и вентилятора. Затем удаляют крепление вентилятора и снимают.
Проводить извлечения фильтра следует с осторожностью, ведь в нём могут содержаться различные болезнетворные организмы
Извлечение лампы подсветки
Для того, что извлечь лампу подсветки отсоединяют провода от ламы и удаляют крепёж, крепящий воздуховод к магнетрону. После нажатия защёлок воздуховода достают панель индикации.
Вообще, извлечение компонентов СВЧ – печи проводится по одной схеме:
- Отключение проводов.
- Удаление крепежа.
- Изъятие компонента.

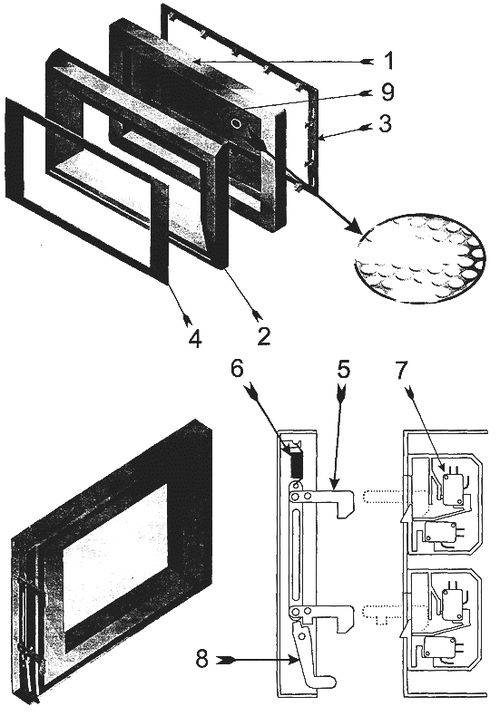

Как разобрать дверцу микроволновки
Вне зависимости от производителя двери имеют много общих конструктивных черт. В частности, любая дверка состоит из нескольких слоёв – несущего (его изготавливают из металла), защитного и внешнего, для изготовления которого применяют пластик.
Ремонт неисправностей микроволновки самостоятельно
Ремонт микроволновки является посильной задачей для начинающего электрика. Если проблема заключается в поломке одного из составляющих элементов печи, то наиболее простое и верное решение – его замена. Суть в том, что большинство деталей этого устройства не подлежит ремонту, а лишь полной замене на новую. Особенно это относится к предохранителям, диодам и конденсаторам — главным причинам выхода устройства из строя.
Замена деталей осуществляется в несколько шагов:
- Микроволновка отключается от сети.
- Происходит разрядка трансформатора (5 минут).
- От дефектной детали отсоединяются клеммы, ее извлекают.
- Подключается работоспособная деталь на то же место.
При замене детали нужно учитывать два важных фактора. Первый из них — соответствие схеме
Важно помнить, что каждая деталь имеет свои характеристики, подобранные для работоспособности всей электрической схемы. Если после замены этот нюанс не учтен, то это приводит к новым поломкам
Это особенно касается трансформатора и конденсатора.
Второй важный фактор — подключение детали. Необходимо правильно подключить замену, сохранив прежнее расположение клемм. Если подсоединить устройство в обратном порядке, то это может вывести его из строя, а также несколько других деталей в системе.
Это позволит восстановить свою микроволновую печь в большинстве случаев. Если же поломка связана с электронной частью устройства, то стоит обратиться к профессионалам. Это обеспечит качественный ремонт и продлит работу устройства на долгий срок.
Меры предосторожности
Чтобы предотвратить поломки и скопления жира на стенках, можно:
- Поставить защитные крышки, которые будут оберегать детали от загрязнения.
- Исключить из использования металлическую и с золотой каймой посуду.
- При частом или длительном использовании делать перерывы, чтобы не перегружать аппарат, иначе его детали могут сгореть.
- Чаще мыть камеру микроволновки.
Чтобы СВЧ долго служила, нужно ухаживать за ней. Мыть внутреннюю камеру- это убережет все части от возгорания и поломки. Частое использование без перерывов, так же может привести к возгоранию. Все части внутренние и наружные нужно держать в чистоте и порядке, тогда микроволновая печь прослужит долго.
Устройство микроволновой печи
Ремонт микроволновки своими руками пойдет проще, если вы будете хоть немного представлять себе ее строение и функции элементов. Зная алгоритм работы и какая деталь за что отвечает, проще определять причины поломки.
СВЧ или микроволновая печь, микроволновка — это все об одном устройстве
Питание магнетрона
Для начала рассмотрим алгоритм работы микроволновки. Основной рабочий элемент — магнетрон. Именно он вырабатывает волны, посредством которых греется пища. Но на него надо подавать высокое напряжение, потому питание (220 В) сначала подается на высоковольтный трансформатор, с выхода которого уже уходит 2000 Вт. После трансформатора стоят диод и конденсатор, которые поднимают напряжение еще в два раза. На магнетрон поступает уже порядка 4 кВт. Вот тут и начинается генерация микроволн. Для того чтобы во время проблем с питанием магнетрон не сгорел, в цепи питания установлен плавкий предохранитель. При его перегорании печка в работу не включается.
Основные рабочие узлы микроволновки
Излучаемые магнетроном волны попадают в рабочую камеру, где, отражаясь от стенок, концентрируются в зоне установки посуды с пищей. Так как при работе магнетрон сильно греется, его обдувает вентилятор. Теплый воздух также поступает в камеру, что ускоряет обогрев.
Чтобы избежать перегрева магнетрона, который в этом случае может выйти из строя, в цепи его питания стоит термопредохранитель. При нарушениях режима работы (вентилятор не работает или не справляется с охлаждением) этот предохранитель перегорает. Тогда возникает ситуация, когда микроволновка работает но не греет. В этом случае крутится тарелка, горит лампочка, но пища не разогревается.
Блокировка дверок
Излучаемые магнетроном волны могут «разогреть» все, что попадается у них на пути. Потому микроволновая печь не должна работать при открытой двери. Все волны должны остаться внутри камеры. Потому в цепи питания трансформатора установлены блокировочные кнопки. Они замыкаются только когда дверка закрыта, дверные защелки замыкают контакты, питание подается на трансформатор.
Основные функциональные элементы
Иногда микроволновка не включается именно потому, что не работает блокировка дверок. Это может быть посторонний предмет, который попал в отверстия для дверных защелок, подгоревшие или разболтавшиеся контакты. В этом случае ремонт микроволновки своими руками состоит в замене контактной группы. С этим можно справиться самостоятельно.

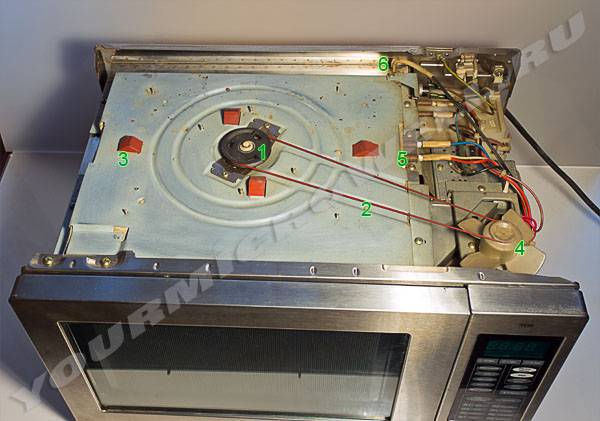

Подвижный столик
Чтобы пища в микроволновке разогревалась равномерно, в ней установлен подвижный стеклянный столик. В нижней части камеры имеется направляющий ролик, на который устанавливается стеклянная столешница-тарелка. На днище столешницы имеются определенной формы выступы, которые цепляются за выступы направляющего ролика. Так как тарелка-столешница имеет большие размеры, чтобы она не перекашивалась, под нее устанавливается пластиковое кольцо с небольшими колесиками. Оно облегчает движение столика.
Микроволновка не греет. Одна из причин — не крутится столик
Ролик приводится в движение моторчиком, который получает питание при закрытии дверки. Иногда микроволновка работает, но греет пищу неравномерно потому что перестал вращаться столик. Это можно увидеть через закрытую дверку. Причина — выход из строя моторчика, поломка кольца с роликами. В этом случае ремонт микроволновки своими руками — заменить моторчик или направляющее кольцо.
Вид сзади при снятой крышке
Знать, как работает микроволновка для самостоятельного ремонта недостаточно. Надо еще иметь представление как выглядят детали, где они расположены. Начинать ремонт микроволновки своими руками придется со снятия кожуха. Все элементы находятся под ним.
Тыльная сторона микроволновки
Моделей микроволновых печей немало, но компоновка обычно одинаковая. Магнетрон и цепь его питания находится с правой стороны (если смотреть сзади). Тут же находится и вентилятор. Слева стоит блок управления, там же находятся замки и блокирующие устройства дверки. Вот, собственно, и все.
Электрическая схема, устройство и принцип работы микроволновой печи
С розетки бытовой электропроводки питающее напряжение через вилку и шнур подается непосредственно на плату фильтра. Традиционного выключателя в СВЧ-печке нет.
Фильтр служит для подавления высокочастотных радиопомех, излучающих схемой печки, и на нем установлен в колодке трубчатый предохранитель F1 на ток от 8 до 12 А. Предохранитель перегорает, если в схеме произойдет короткое замыкание.
Далее питающее напряжение подается на два концевых выключателя SWA и SWB, блокирующих подачу напряжения на магнетрон и другие элементы схемы для исключения возможности включения печки при открытой дверце. Эта мера безопасности принята для исключения облучения человека СВЧ-волной.
Концевой выключатель SWC предназначен для соединения питающих проводов накоротко, в случае, если контакты выключателей SWA и SWB замкнутся при открытой дверце. При этом перегорит предохранитель F1, и схема печки будет обесточена. Считаю, что эта мера излишняя, так как такой случай на практике невероятен и только снижает надежность работы печки.
Термопредохранитель FU срабатывает при нагреве магнетрона до температуры выше допустимой, обычно 80°С. Температура срабатывания термопредохранителя всегда указывается на его корпусе. В нормальном состоянии сопротивление между его выводами должно быть равно нулю, а при срабатывании – бесконечности.
Если концевые выключатели замкнуты, то питающее напряжение подается на схему управления, которая при включении режима нагрева продуктов подает напряжение на вентилятор охлаждения магнетрона, двигатель вращения тарелки, лампу освещения камеры печки и силовой трансформатор питания магнетрона.
Трансформатор имеет две вторичные обмотки. Одна для разогрева нити накала магнетрона напряжением 3,15 В с током нагрузки до 10 А. Вторая обмотка высоковольтная, выдающая напряжение около 2000 В. С помощью высоковольтного конденсатора C и диода D происходит выпрямление и умножение напряжения до 4000 В, необходимое для работы магнетрона. Предохранитель F2 служит для защиты трансформатора при пробое диода, конденсатора или магнетрона.
В последнее время появились СВЧ-печи в которых вместо силового трансформатора, диода и конденсатора установлен электронный инвертор, позволяющий плавно управлять мощностью магнетрона, что уменьшает вес печки, равномерность нагрева продуктов, но дороже.
Как видите, электрическая схема СВЧ-печи совсем не сложная и, представляя принцип ее работы можно самостоятельно найти и устранить неисправность в домашних условиях, имея под руками только мультиметр.
Если снять крышку СВЧ-печки, то откроется картина, показанная на фотографии. Все модели печек сконструированы одинаково, и блоки размещены на одинаковых местах корпуса. Старые модели печек отличаются только блоком управления. В современных микроволновках электромеханический таймер заменен микропроцессорным электронным блоком, а силовой трансформатор электронным (инвертором).
LG MS-2349HS микроволновая печь, разборка
Сегодня подвергну полной разборке микроволновую печь LG MS-2349HS, сделанную в Китае. Ничего необычного или оригинального здесь мы не найдем, но. может быть, это кому-нибудь и понадобится. Будет много фотографий.
Внешне микроволновка LG MS-2349HS самая обычная, как и все. Кнопки управления и программирования, ЖК-дисплей, дверца со стеклом обычной «расцветки». На дверце логотип производителя. Под дисплеем блок кнопок венчает странная надпись «Русский повар», ниже три пункта: Гречневая каша, Лапша домашняя, Гуляш из грибов. ниже идут более привычные кнопки.
+ Щелкните по фото, чтобы увеличить!
Внутри — все та же картина.
Задняя сторона более скупа: входящий внутрь электрический шнур, вентиляционные отверстия, за которыми видны лопасти вентилятора. Выступ, на нем две наклейки.
+ Щелкните по фото, чтобы увеличить!
Этикетка, на ней: логотип LG, название устройства — микроволновая печь. Модель MS2349HS/00, код продукта MS2349H.CSLQEAK. Серийный номер. Дата производства — отсутствует. Данные: 230В
50Гц Макс. 1200Вт, 2450МГц, 800Вт. Микроволны 1200Вт. Сделано в Китае и адрес производителя.
Вторая наклейка со штрих кодом, эти данные нам ни о чем не говорят.
Днище стальное, на нем мы видим четыре ножки — две резиновые и две выштампованные в металле. Вентиляционные отверстия. Одна крышка, которая может быть съемной.
Теперь можно приступить к разборке. Сперва нам надо снять верхнюю П-образную крышку. Для этого выкручиваем винты сзади и сбоку. Крышка снимается.
+ Щелкните по фото, чтобы увеличить!
+ Щелкните по фото, чтобы увеличить!
+ Щелкните по фото, чтобы увеличить!
Сняв верхнюю крышку, видим внутри совершенно стандартную систему, которая идентична практически всем прочим микроволновым печам прочих производителей. Мы будем рассматривать все элементы по отдельности и в связи друг с другом.
На входе видим обычную плату одностороннего текстолита, она промаркирована: YLEC E141940 (код принадлежит SHANDONG JINBAO ELECTRONICS CO LTD), и EAM35001868. Обычно на этой плате распаяны сглаживающие фильтры, но. LG решила на них сэкономить. Элементов фильтра нет, на плате присутствует только один предохранитель — вставка плавкая, в керамическом корпусе. Можно, конечно, самому впаять отсутствующие элементы — модернизировать, но нужно ли это?
Эта плата расположена на довольно таки сложной по форме пластмассовой отливке, основная часть которой служит для вентилятора.
Двигатель вентилятора работает от сети переменного тока, на нем наклейка, из которой мы узнаем: OH SUNG OEM-1026H2, 2900t/min OT 220-240V 50/60Hz 0.35A MAX.Z.P.B. CL. EAU42744401 D1205215.
На этом же пластмассовом корпусе размещен умножитель напряжения, который состоит из большого конденсатора производства BiCai, на конденсаторе такая маркировка: H.V. Capacitor CH85-21100-2100V-AC 1.00uF±3% b 10/85/21, NO PCB, Made in NINGBO CHINA. Одного мощного предохранителя, в пластмассовом защитном пенале и диода, который затянут термоусадочной трубкой. Маркировка диода CLO1-12 RG204.
К днищу LG MS2349HS притянут большой и тяжелый высоковольтный трансформатор, он также стандартен, имеет три обмотки, увы, в обмотках использован алюминиевый провод — снова экономия.
На трансформаторе наклейка: логотип неизвестного производителя DPC, предупреждения — DANGER и HIGH VOLTAGE. Discharge Capacitor Before Servicing. Class 250. 30 Min AI-AI. EBJ38621101 230V 50Hz. А вот и название производителя, чей логотип видели ранее: Digital Power Commenications Co.,LTD.
На этикетке магнетрона видим следующее: логотип LG, затем модель 2M213, спецификация 09B. Еще код C12E-193399. В общем, этот магнетрон широко применяется в микроволновых печах начального уровня, и не только самой LG. Сам магнетрон разбирать не имеет смысла — он стандартного типа, к тому же при разборке легко нанести ему повреждения.
Блокировки системы безопасности. Это три концевых выключателя, которые смонтированы на пластмассовой отливке. Задача этого блока ясна — разрыв высоковольтной питающей, если дверца печи не закрыта или закрыта не полностью.
Над магнетроном к корпусу печи приделан термостат KSD301 — он также относится к средствам защиты и прерывает работу, если температура внутри шкафа превысит норму.
Рядом с магнетроном, закрытая стальным кожухом расположена лампа подсветки. K.E.I T170, мощностью 25Вт, она запитывается от сети переменного тока.
+ Щелкните по фото, чтобы увеличить!
Все «нити» микроволновой печи LG MS-2349HS сходятся на плате электроники, которая расположена на передней пластмассовой панели. Это системная плата, которая осуществляет весь контроль и управление устройством. Плата — односторонний текстолит, на плате такие маркировки: Designed by W.P.T 2012.4.3, потом EAX64628701EBR74626. Затем CQC03001003024. Наклейка со штрих кодом, на ней: EBR74626105SJ1205301468 ROHS C9FF. Под наклейкой находим код E166702 — код принадлежит CHANGZHOU HAIHONG ELECTRONICS CO LTD.
На плате мы видим цепи питания и рядом с белым разъемом находим сгоревший резистор. На плате реле Sanyou SMH-112DM, рядом с ним в пластмассовом корпусе спикерфон — он подает звуковые сигналы.
+ Щелкните по фото, чтобы увеличить!
На обратной стороне небольшое количество SMD деталей. Микросхема LNK304DN — регулятор AC-DC. Микросхема ABOV MC96F6432Q — это микропроцессор, который всем и управляет. Рядом с ним расположен цифровой ЖК-дисплей EAV61875001 1221.
Остался еще один элемент. Сняв днище мы видим небольшой электродвигатель, который вращает поддон. Сняв с двух контактов электрический разъем, выкручиваем два винта и снимаем двигатель.
На его задней стороне имеется наклейка, на ней сказано такое: SSM-16HR 6549W1S011E, AC21V 3.0W, 5/6r/min.
На этом заканчиваю разборку микроволновой печи LG MS-2349HS, напоследок приведу ее характеристики:
Микроволновая печь lg ms 2042g ремонт своими руками
Внимание уделяется распределению поля внутри рабочей камеры СВЧ печи вот почему! Условия распространения электромагнитного излучения изменчивы. Если в пределах волновода структура поля постоянна, в рабочей камере сильно зависит от количества и типа пищи
Изначально отсек изготавливается в резонанс частоте 2,45 ГГц; только внутрь попадает еда, уплывает параметр, появляются и различные паразитные эффекты. Не все плохие (негативные), но в сумбуре появляются места, участки отсека, плохо прогреваемые, либо прогреваемые, наоборот, чересчур. Дешевые микроволновые печи снабжают столами вращающимися. Изменчивой панорамой обеспечивается видимость равномерности прогрева.
В дорогих микроволновых печах поднос неподвижен, конструкцией камеры созданы условия постоянства и равномерности картины поля. У читателей уже возник вопросительный знак в голове размером с дом! Если лампочка светит, за шкафом темно, под люстрой светло. Не сложно осознать череду света с тенью. Лампочка Ильича излучает не фиксированную частоту – полосу! В результате картина интерференции ускользает от глаз. Складываться и вычитаться лучше могут когерентные волны. Одинаковые по частоте. Пусть физики избегают хулить обзор за слишком вольное истолкование понятия когерентности, пропущенный аспект фазы электромагнитного колебания.
В первом случае наблюдаем удвоенную мощность, втором – нуль! Заметь человеческий глаз частоту 2,45 ГГц, рабочая камера микроволновой печи представилась бы индивиду испещренной пятнышками, полосами света и тени
Важно не допустить случая нахождения пищи в нулевом поле
После ремонта, если велись работы с магнетроном и волноводом, картина окажется непредсказуемой. Зная российских умельцев, уверены: в стране отыщется дюжина микроволновых печей, где стоит магнетрон радиолокационной станции. Действительно, какая разница, на взлетной полосе СВЧ и в кухне СВЧ. На этот случай рекомендуется проверить параметры способами, указанными далее, оценить защищенность людей, эксплуатирующих прибор. Специальной аппаратуры дома не имеется наверняка, посему предлагается просто подставить стаканы воды с этой стороны дверцы и выждать: греется ли. Теперь методика измерений согласно ГОСТ Р МЭК 60705-2011.
ПРИГОТОВЛЕНИЕ ПО ВРЕМЕНИ С УСТАНОВКОЙ МОЩНОСТИ
- 1. Нажмите кнопку СТОП/СБРОС.
- 2. Нажмите несколько раз кнопку РЕЖИМ (на дисплее вы увидите соответственно 1000W, 800W, 600W, 400W, 200W).
- 3. Нажимая кнопку «+» установите требуемое время работы.
- 4. Нажмите кнопку СТАРТ/ВВОД.
ВАЖНО:
Если вы не выбрали уровень мощности, то печь по умолчанию будет работать на ВЫСОКОЙ мощности.
Ремонт микроволновки своими руками
Ремонт микроволновой печи требует особых профессиональных знаний и навыков. Но обладая небольшими знаниями основ электротехники и радиотехники, умея пользоваться электромонтажным инструментом и вы сможете попробовать справится с этой проблемой, даже если вы строитель, музыкант или врач. Чтобы сделать ремонт своими руками, просто вспомните, чему вас учили в школе на уроках труда. При этом надо соблюдать правила электробезопасности: не делать коротких замыканий, соединяя провода, и не совать пальцы в розетку. Если вы в себе не уверены, то лучше обратиться в сервисный центр к специалистам.
Принцип работы
После подключения микроволновки в сеть на первую обмотку трансформатора поступает напряжение 220В. Автоматически напряжение передается к вторичной обмотке. Запускается система нагрева камеры. За счет того, что эти две обмотки изолированы друг от друга, обеспечивается безопасная работа СВЧ-печи. Микроволновая печь позволяет нагревать пищу на высоких скоростях за счет использования удвоенного напряжения. В этой цепи основную роль играет конденсатор, к которому путем параллельного подключения присоединяется диод. Длительность и величину температурного режима помогает контролировать температурный датчик и обычный таймер. Для безопасного использования в печь встроено реле защиты питания, функция которого – останавливать работу микроволновки при высоких перепадах напряжения в сети или при открытой дверце. Если все это описание кажется вам сложным, то не беспокойтесь: сейчас мы во всем разберемся.
Неисправности микроволновой печи LG
Чтобы разобраться в причинах поломки, важно понимать устройство микроволновой печи. Смотрите картинку ниже:
Принцип работы прибора прост. Пользователь включает СВЧ-печь в розетку, напряжение подается на обмотки трансформатора. Там сила напряжения удваивается для быстрого нагрева. Магнетрон создает излучение, которое воздействует на пищу и «прогревает» ее изнутри.
Для защиты электроники в конструкции предусмотрены предохранители, защитное реле фазы и питания.
Самыми распространенными поломками микроволновок «Элджи» являются:
- Искрение во время работы. Причина — в нарушении эмали, повреждении защиты магнетрона. Дальнейшая эксплуатация техники запрещена, это опасно для здоровья.
- Шум и гул. Неполадки с охлаждающим вентилятором либо трансформатором.
- Проблемы с запуском. Если техника не включается , проверяется сетевой кабель, датчик температуры, дверной замок и микропереключатель.
- Длительный нагрев. Время работы превышает заданное. Вероятно, магнетрон вскоре выйдет из строя.
- Блокировка поддона. В нормальном состоянии поддон вращается, чтобы пища равномерно прогревалась. Когда вращения не происходит, стоит проверить двигатель или его контакты с поддоном.
- Сбои в управлении. Выход из строя платы управления либо западание кнопок. Подробно о ремонте сенсорной панели вы узнаете в статье «Не работают кнопки на микроволновке ».
- Отсутствие нагрева. Проводится диагностика магнетрона, предохранителей обмоток, защитного реле. Иногда к проблеме приводят скачки напряжения в сети.
Разобравшись с основными поломками, можно приступать к ремонту.
Как выполнить ремонт СВЧ-печи LG
Чтобы вычислить причину неполадки, необходимо демонтировать кожух прибора. Конечно, есть и явные признаки неисправности, например, искрение. Но вам нужно понять, почему оно возникает.
Откройте дверцу устройства. Осмотрите внутреннее состояние камеры, нет ли повреждений эмали, подгаров.
Для диагностики работы магнетрона выполните разборку:
- Возьмите крестовую отвертку или шуруповерт.
- Выкрутите шесть винтов, которые крепят кожух прибора.
Отцепите защелки, с помощью которых крепятся внутренние детали.
Если вы обнаружили подгорание в районе магнетрона, это может быть связано с волноводом. Случается, что после длительной эксплуатации он нагревается и замыкает на корпус. Почему так происходит:
- Входное напряжение превышает норму (при скачках в сети).
- Неисправен трансформатор.
- СВЧ-печь эксплуатировалась неправильно.
Как проверить магнетрон:
- Демонтируйте устройство. Для этого отсоедините клемму и выкрутите четыре винта.
- Приложите щупы мультиметра к контактам магнетрона.
- Если сопротивление на экране показывает ноль, значит, причина в коротком замыкании.
- Неисправная деталь заменяется новым элементом.
Шум и гул. Устранить неполадку поможет осмотр вентилятора и трансформатора. Убедитесь, что задняя часть техники нормально вентилируется, отодвиньте ее от стены.
Для диагностики трансформатора также используется мультиметр. Необходимо измерить сопротивление на первичной и вторичной обмотках.
- Отключите контакты от обмоток.
- Приложите щупы к разъему или контакту обмотки.
- Если одна из обмоток показывает ноль, это следствие короткого замыкания (КЗ).
- В таком случае заменяется весь трансформатор.
Микроволновая печь не включается. Проверьте напряжение в розетке. Подключите к ней другой прибор. Если он работает, осмотрите сетевой кабель. Он не должен быть перегнутым, оплавленным. Если видны повреждения, кабель нужно заменить.
Убедитесь, что дверца камеры плотно закрывается. Сломанный замок или микропереключатель приводит к тому, что плата управления не дает сигнала к включению. Потому что при открытой дверце выполнение нагрева небезопасно. При неисправности устанавливается новый механизм.
Поддон не вращается. Также требуется разборка и осмотр проводки от двигателя до поддона. Подтяните контакты и соединения. При поломке двигателя требуется замена узла.
Теперь вы знаете, как самостоятельно провести ремонт СВЧ-печи LG. Придерживайтесь наших рекомендаций и не забывайте соблюдать технику безопасности.
Перегорание предохранителя
Это самая распространенная причина поломки. В микроволновке стоит два предохранителя. Первый F1, так называемый сетевой предохранитель стоит на вводе сетевого напряжения 220 вольт в СВЧ печь. Вот он и может перегореть. В этом случае печь перестает включаться и никак не реагирует при нажатии на любые кнопки. Для начала необходимо СВЧ печь продиагностировать: снять крепежные винты с задней стороны и открыть защитную панель. Не забудьте, перед началом ремонтных работ, выдернуть вилку из розетки. Затем необходимо принудительно разрядить конденсатор фильтра. Для этого его выводы замыкаются (т.е. соединяются между собой) при помощи изолированного провода. Обязательно провод надо держать строго за изоляцию. После этого проверьте наличие напряжения на плате сетевого фильтра и проверьте исправность питающих проводов микроволновки. Если в этой части неисправностей нет, следует провести осмотр диода в выпрямительной цепи блока питания. Чаще всего именно он является причиной перегорания предохранителя при данном типе поломки. Предохранитель в микроволновке следует проверить на обрыв визуально или с помощью омметра, в случае необходимости заменить его на исправный и проанализировать причины перегорания, во избежание повторения аналогичной ситуации, обратив внимания на различные потемнения радиоэлементов, которые свидетельствуют о неисправности в блоках микроволновки. Второй предохранитель F2 стоит после высоковольтного трансформатора (transformer) в цепи магнетрона и называется высоковольтным. Он «спрятан» в пластиковый корпус в виде трубки и расположен рядом с трансформатором. Данный предохранитель выходит из строя из за выхода из строя высоковольтного диода или конденсатора. Лучше заменять предохранитель на новый заводского изготовления т.к. он откалиброван под нужный ток срабатывания. Ну и надо обязательно заменить деталь, приведшую к сгоранию предохранителя. Ниже смотрите видео о том как в крайнем случае можно самому отремонтировать высоковольтный предохранитель СВЧ печи:
ХАРАКТЕРИСТИКИ
| Тип микроволновой печи | Соло |
| Цвет корпуса | Черный |
| Цвет дверцы / Панели управления | Черный / Черный |
| Дизайн дверцы | Задымленное стекло |
| Тип управления | Сенсорное |
| Тип открывания дверцы | Ручка |
| Легкоочищаемое покрытие Easy Clean | ● |
| Антибактериальное покрытие | ● |
| Технология Smart Inverter | ● |
| Объем камеры (л) | 25 |
| Диаметр поворотного стола (мм) | 292 |
| Мощность микроволны | 1000 Вт |
| Габариты камеры (Ш × В × Г, мм) | 322 × 228 × 335 |
| Габариты корпуса (Ш × В × Г, мм) | 476 × 272 × 368 |
| Вес без упаковки | 9.5 кг |
| Книга рецептов | ● |
| Часы | ● |
| Установка времени | ● |
| Замок от детей | ● |
| Поэтапное приготовление | — |
| Быстрый старт | ● |
| Быстрое размораживание | — |
| Кнопка больше / меньше | ● |
| Функция Eco On | — |
| Сохранение вкуса | ● |
| Автоприготовление (кол-во режимов) | ● (22) |
| Авторазмораживание (кол-во режимов) | ● (4) |
| 1 | Мясо |
| 2 | Птица |
| 3 | Рыба |
| 4 | Хлеб |
| 1 | Напитки |
| 2 | Запеканка |
| 3 | Обеденная тарелка |
| 4 | Кекс |
| 5 | Пирог |
| 6 | Пицца |
| 7 | Рис |
| 8 | Суп |
| 1 | Борщ |
| 2 | Гречневая каша |
| 3 | Бульон |
| 4 | Картофель в мундире |
| 5 | Мясо в горшочках |
| 6 | Мясная солянка |
| 7 | Пельмени |
| 8 | Форель с овощами |
| 1 | Домашний йогурт |
| 2 | Поддержание теплым |
| 1 | Масло |
| 2 | Сливочный сыр |
| 3 | Мороженое |
| 4 | Шоколад |
Устранение возможных причин
Причины, почему микроволновка не греет, как новая, могут быть внутренними и наружными. В первом случае потребуется разборка печи и, возможно, вызов мастера. Во втором для устранения неполадок достаточно своих сил.
Пониженное напряжение электросети
При снижении напряжения меньше 220 В падает мощность свч излучения. Поэтому микроволновка слабо греет, а при дальнейшем падении напряжения (для печей LG минимум 200 В) перестаёт работать магнетрон. Проблема возникает при нестабильности напряжения сети или из-за перегрузки розетки, если к ней подключено несколько одновременно работающих приборов. В первом случае проблема решается покупкой стабилизатора, во втором — прокладкой отдельных линий электропитания для каждого прибора.
Неплотное прилегание дверцы
Со временем защёлки удерживающие дверцу СВЧ-печи в закрытом положении — изнашиваются, поэтому между ней и корпусом образуется щель. Поступающий в камеру холодный воздух препятствует быстрому разогреву еды, так как его тоже приходится греть. После ремонта или замены защёлок микроволновка работает, как положено.
Неправильный выбор режима
Если накануне микроволновая печь использовалась для размораживания продуктов, а затем в ней попытались разогреть или приготовить пищу, не переключив режим, то из этого ничего не получится. В режиме размораживания невозможно нагреть еду до нужной температуры. В этом случае не нужно думать, что делать, а просто не забывать устанавливать соответствующий режим. Проверьте установку режима. Разогревать удобнее всего на среднем режиме.
Неправильный отсчёт времени таймером
Эта неисправность часто возникает у микроволновок Samsung. «Спешащий» таймер отключает печь раньше установленного значения, не давая продуктам прогреться. В данном случае придётся идти в мастерскую.
Нарушение работы инвертора
Проблема характерна только для инверторных печей. Инвертор предназначен для экономии электроэнергии, но в результате сбоя начинает «злоупотреблять» этим. Поход к мастеру обеспечен.
Старение магнетрона
Гарантийный срок нормальной работы магнетрона при интенсивной эксплуатации составляет 5 — 7 лет. Приборы, произведённые в Китае, редко дотягивают до года, поэтому даже мало работающая печь вскоре после приобретения начинает плохо греть. Но у китайских микроволновок есть одно преимущество — они дешёвые. Во время работы катод магнетрона постепенно утрачивает способность излучать электроны в нужном количестве (теряет эмиссию).
Соответственно снижается мощность микроволн, которой со временем становится недостаточно для нормального нагрева пищи. В принципе эмиссию можно восстановить, но для этого требуется сложное оборудование, которого нет у большинства сервисных центров. Поэтому магнетрон придётся менять самостоятельно или с помощью специалиста.
Временно, пока нет нового, восстановить работоспособность старенького магнетрона можно путём замены высоковольтного конденсатора на такой же, но с большей ёмкостью.
Прогорание слюдяной пластины
Верный признак поломки слюдяной пластины – искры, которые появляются, при ее включении. Причина – неправильная эксплуатация печи, то есть разогрев пищи с открытой крышкой. При таком варианте капли еды разбрызгиваются, попадая на пластину. В результате она намокает и прогорает.
Если же найти замену этой детали не удастся, можно использовать прогоревшую пластину повторно. Для этого необходимо пластину извлечь и аккуратно очистить от загрязнений. Далее перевернуть ее поврежденной стороной вовнутрь и аккуратно установить на место. Такой вариант ремонта, конечно, сложно назвать идеальным, но он вполне сгодится до того момента, когда вы найдете замену испорченной детали. Как заменить слюдяную пластину смотрите видео:
Принцип работы
После подключения микроволновки в сеть на первую обмотку трансформатора поступает напряжение 220В. Автоматически напряжение передается к вторичной обмотке. Запускается система нагрева камеры. За счет того, что эти две обмотки изолированы друг от друга, обеспечивается безопасная работа СВЧ-печи.
Микроволновая печь позволяет нагревать пищу на высоких скоростях за счет использования удвоенного напряжения. В этой цепи основную роль играет конденсатор, к которому путем параллельного подключения присоединяется диод. Длительность и величину температурного режима помогает контролировать температурный датчик и обычный таймер.
Для безопасного использования в печь встроено реле защиты питания, функция которого – останавливать работу микроволновки при высоких перепадах напряжения в сети или при открытой дверце. Если все это описание кажется вам сложным, то не беспокойтесь: сейчас мы во всем разберемся.
