How to Disassemble PS5 DualSense Controller

The updated version of Sony gamepads also got a new name – instead of DualShock, they were named DualSense. Along with the name, the appearance and design of the device have changed, and the characteristics – the autonomy became more, the tactile sensation and vibration response became better. But even the newest gadgets are not immune to breakage, so here is how to disassemble PS5 DualSense controller properly.

Why Do You Need to Teardown DualSense?

teardown dualsense

There can be many reasons why it needs to be disassembled. Gamepad is an always in use device, which means that it is exposed to a lot of stress. Among the possible causes most often highlighted are the following:

  • Clean DualSense. Dust and dirt can collect inside despite the rather sealed casing, which is especially dangerous to get sweet carbonated drinks.
  • Repair and replacement of components. Some elements may break down after a fall or prolonged wear and tear. Then it will be advisable not to buy a new controller but to replace a small part.
  • Buttons are sticking. Sometimes it also happens that the controls don’t press or stick. In this case, removing the dirt will help.

If you disassemble the DualSense gamepad by yourself, it will automatically lead to the withdrawal of the manufacturer’s warranty.

Before disassembling, it is recommended to take the controller to a service center. If there is no choice, it is important to understand that there are fragile parts inside, and an untrained person can do even more damage than subdue, proceed with caution.

Needed Equipment

It is better to prepare the tools from the list at once so as not to be distracted. The principle of preparation is similar to cleaning the console from debris. So, you will need:

  • A cross-head screwdriver of the right size;
  • Tweezers;
  • A plastic spatula;
  • An organizer or magnetic mat;
  • A soldering iron (only if the purpose of disassembly is to replace the vibration motors);
  • Anti-static brush;
  • A can of compressed air;

The process of assembly and disassembly by an inexperienced person takes 40 minutes. But, fear not, the design is quite simple, and understanding it is not difficult. Naturally, the organizer and tweezers make the work a lot easier. However, you can do it without them – there are not many screws, and almost all of them are the same size.

PS5 DualSense Controller Disassembly

The instructions below will be broken down into subparagraphs to make sure everything goes smoothly.

Official Sony note about the gamepad will also be of interest to you.

Black Inserts and Triggers

The case of the PS 5 gamepad looks quite aesthetically pleasing, and with a cursory inspection, you can’t find any screws or other ways to disassemble it. Everything is made much easier – you need to pick up and remove the black front panel. You can do it with the back of a spatula, but you can use any other suitable tool, mainly made of plastic. Prying the edges with an instrument made of iron will leave marks and dents on the surface. In addition to the unpleasant appearance, it threatens to get dirt and dust inside.

Lift the black panel. You can start from the bottom, right under the joysticks. Then carefully go around the entire perimeter and remove the panel.

Now, without delaying the tool, undo the buttons L1 and R1. They are easy to remove. You have to pry from the front side.

Also, under the buttons L1 and R1, there are two more screws. Unscrew them.

Rear Panel

Next, you need to remove the cover of the DualSense gamepad. We again take a plastic tool and, starting from the lower edge to the upper one, pry it off. But don’t be in a hurry to remove it. At the bottom, on the sides of the headphone jack, there are two small latches made of plastic. Unhook them.

That’s it. The case is no longer held anywhere. Remove the back panel, gently holding the case.


We see the joystick stuffing – the battery, the motherboard, the buttons. We remove the battery – it is held by only one small power plug on the right side. It is better not to pull it by hand but use tweezers. Do not pull the wires so as not to damage – only the plug’s body.

There is a particular slot under the battery. In the right lower part of it, there is another screw, which you have to unscrew. But that’s not all – there is also a built-in microphone on the plastic panel below. A single cable holds it. Pull it out with tweezers, and remove the panel.


You have a fully exposed motherboard in front of you. You can wipe it with an anti-static brush, but don’t use wet wipes, as moisture and lint particles can get on the board.

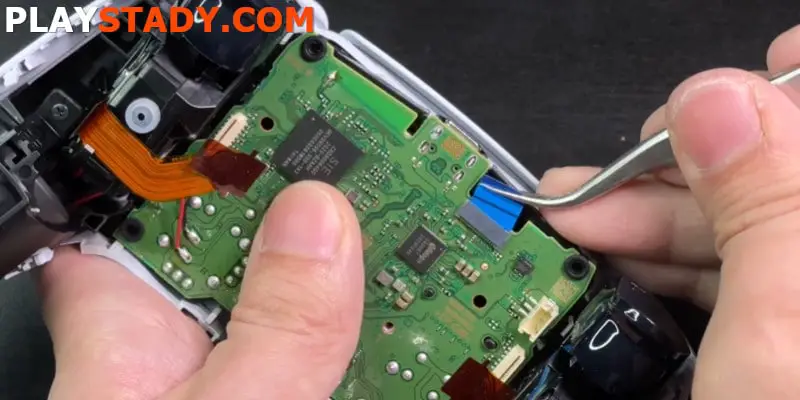

At this point, you need to work again with tweezers and disconnect the loops. There are four of them, located on each of the four sides of the board, approximately in the center. Two are bright copper-colored and are on the sides of the buttons. Another small one is at the very bottom, to the right of the headphone input. The last one is blue and is at the top, a little to the right of the center.

Top Panel

The responsible thing is that the motherboard cannot be removed because it is soldered to the vibrator. Carefully forge the board from the top, near the blue cable, and turn it upside down. Now the control sticks should be facing you, and the PS5 gamepad processors should be facing down. At the very top, there is a white panel held by two screws. Unscrew them, and remove them. At the bottom, there will be another transparent panel, which you also need to remove.

Between the vibrating motors and the buttons, there are screws in special square sockets. After unscrewing them, grab the motor housing and lift – the outer casing with the buttons remains below. Next, we rotate the inner part of the device and unscrew the screws. There are two of them near each of the triggers highlighted in blue. The triggers, which are modular buttons, do not hold anything. Remove them.

Touchpad and Buttons

There is still a trackpad on the removed front panel. The protection board is easy to remove. Just unscrew the two screws at the top. Under it, there is a board with chips. If you decide to wipe it, act carefully.

All buttons are removable with tweezers without any difficulty. You can wash or replace it if you want, as the buttons are separate.


The triggers can also be disassembled. To do this, find the three screws on them and remove them. Then on the backside, disconnect the blue cable. Under it, there will be another screw. Now it is enough to pull the black plastic part of the case and remove it. In front of you, there is an updated trigger with a system of gears in front of you, which allows you to improve the response and tactile sensation significantly. If you don’t want to disassemble further, blow the can of air to clean the PS5 controller, it will be enough. The gears are removed by simply lifting, and each of them can be removed and replaced if necessary. The second trigger is teardown in the same way.

How to Change Parts

Also, if specific gamepad components are out of order, they can be replaced. If there is a warranty, this is done in the service center. The main thing is that it is not a mechanical failure. If the problem is not under warranty, you should deal with it yourself. All parts can be easily bought in local online stores or on AliExpress.


If the battery does not hold well and after an hour (or earlier), the joystick shows that it is time to recharge, you should think about replacing it. The battery is disconnected without any problems. It is held by one contact. Disconnect plug, and it’s done. The new battery is put in reverse order.

Vibration Motors

Repairing the PS5 joystick immediately complicates the task – you need skills in handling a soldering iron. Also, note that the motors are glued, and you have to tear them off. Instead, the problem is with the red wires that prevent you from removing the motherboard. These are soldered to the vibration motors. But it is not hard to unsolder them, the soldering point is rather big, and the main thing is not to overheat the board (don’t hold the soldering iron needle on the case for a long time, it is better to do it in several steps).


You can remove the overlay buttons. They are easy to pry off. But to replace the analogs again, you will need to solder – on the backside. There is a circular group of contacts. The change is quite simple – the old analog is unsoldered, and the new one has to be “planted” in the same place and soldered.

If the Button Doesn’t Work or Stuck

If you spilled liquid on your gamepad not too long ago and then one or more of the buttons stop working, the blue conductive film may be the problem. Its replacement does not require any skills – buy the same one and install it in the same place.

It could also be due to poor contact. After removing the black silicone pads, rinse them with plain water. Do not use alcohol or rough-coated sponges. These can wipe off the conductive layer. This method is also a good help if the DualDense has started to stick to the buttons.

If You Spill Liquid on Your Gamepad

How to clean dualsense

It is pretty easy to clean the PS5 controller from dust, more complicated if the liquid gets inside, especially sweet because it tends to stick and can be sugary. As a result, the buttons can stick, and in general, it is better to get rid of the consequences of the stay inside the body of the liquid. It would be best if you did the following:

  • All the cables must be removed and wiped down;
  • Also, don’t forget the rubber microphone retainer and connectors;
  • The motherboard, trackpad, and sticky elements should be carefully wiped with a particular paper towel. Please do not move it from edge to edge, but try to wipe it, touching each place separately. This will significantly reduce the risk of hitting small parts of the motherboard;
  • Like the control buttons, all removable plastic protectors can be washed and dried in isopropyl alcohol. Do not forget about the black frame, where the triggers are mounted – there are a lot of embossed elements on it. You can use a regular cotton swab;
  • Pay attention to cleaning the blue conductive film on the front side, near the control buttons. Wipe it only with cotton pads or paper towels. Do not use water or alcohol. It will not help – here, graphite is used as contact coating, which can be washed off at all;
  • But the contacts of vibration motors and analogs should be wiped with cotton swabs with isopropyl alcohol, preventing oxidation. This will help to remove all unnecessary chemical compounds and is safe for electronic components;
  • If there is even the slightest trace of moisture on the triggers, it is worth disassembling them and cleaning each gear and panel.

Video Instructions

We strongly recommend not to open the case yourself for repair if the gamepad is still under warranty or you do not have sufficient soldering skills. However, if you do everything carefully, you can disassemble and reassemble PS5 DualSense gamepad after the initial inspection and cleaning within an hour because the controller design is quite simple.

Эксплуатация, как разобрать и отремонтировать контроллер PS5 DualSense

Как разобрать и отремонтировать контроллер PS5 DualSense

Компания Контроллер PS5 DualSense оказался одним из лучших контроллеров видеоигр, когда-либо созданных, но он также оказался довольно проблематичным из-за проблем вызванный дрейфом на его палках. В этой статье мы расскажем вам, как разобрать и отремонтировать различные внутренние компоненты контроллера PS5, если он вызывает у вас проблемы, и вы решите попробовать исправить это самостоятельно.

Имейте в виду, что разборка контроллера PS5 DualSense автоматически аннулирует гарантию , поэтому мы советуем, если он вызывает у вас проблемы, сначала попробуйте управлять гарантией если он у вас еще есть. Кроме того, если вы решите самостоятельно разобрать пульт, чтобы отремонтировать пульт, вы должны знать, что рискуете повредить что-то из-за неправильного обращения и сделать его непригодным для использования, поэтому сделайте это. по своему усмотрению риск.

Как открыть в ремонт контроллер PS5 DualSense

Абрир мандо PS5

Контроллер PS5 не имеет видимых винтов, которые можно было бы просто открутить и получить доступ к его внутренней части, поэтому вам понадобится плоский инструмент и, если возможно, из пластика, чтобы вставить его между корпусом и задней крышкой того же самого и сделать рычаг, как вы можете видеть на картинке выше. Таким образом вы можете снять нижнюю черную крышку, которая откроет первые винты, которые мы сможем вывернуть.

Ремонт mando PS5

Точно так же вам нужно будет поддеть верхние триггеры (L1 и R1), чтобы удалить пластиковую деталь, которая откроет еще два винта в этих областях.

Ремонт mando PS5

Теперь вы увидите, что есть винт под каждой из кнопок L1 и R1, а также еще по одному винту в каждой нижней части ручки ручки, как показано на следующем изображении.

Торнильо мандо PS5

После того, как эти четыре винта будут удалены, вы можете снова использовать плоский пластиковый инструмент, чтобы разблокировать фиксирующие язычки, которые есть на пульте дистанционного управления в нижней части, и, таким образом, полностью снять заднюю крышку.

Десмонтар Мандо PS5

Первое, что мы увидим после снятия задней крышки, это большую батарею пульта дистанционного управления, батарею, которую мы можем удалить просто пальцами, так как она не приклеена и имеет только разъем, очень похожий на тот, который мы можем найти в любом другое устройство, поэтому мы просто вытаскиваем разъем, и мы можем извлечь аккумулятор (и заменить его на новый в случае необходимости, если вы хотели отремонтировать аккумулятор контроллера PS5, который не работал должным образом).

Батарея Cambiar Mando PS5

Следующим шагом является удаление пластиковой детали, на которой находится батарея 5.7 Втч, на которой установлен контроллер PS5, и для этого после ее удаления вы увидите, что есть просто винт, который нужно удалить.

Ремонт mando PS5

Перед тем, как снять черную пластиковую деталь, необходимо с помощью пинцета отсоединить разъем от нижних портов пульта ДУ.

Ремонт mando PS5

Теперь удалите черную пластиковую деталь, и у вас уже будет доступ к плате управления, которую вы также можете просто потянуть руками, но вы должны быть осторожны, потому что, как вы увидите, два джойстика прикреплены к плате и кабелю. также выходит в каждую сторону, к рукоятке контроллера.

Please enable JavaScript

Печатная плата Desmontar mando PS5

Если вам нужно было отремонтировать светодиодное освещение на контроллере PS5, сейчас самое время. Как только печатная плата будет удалена, вы увидите, что у вас есть доступ к верхней части, которую вы можете удалить, открутив два винта, и разобрать всю часть, включая прозрачный пластик, который размывает светодиодную подсветку пульта дистанционного управления.


Десмонтар светодиодный mando PS5

Теперь, открутив еще по одному винту с каждой стороны, мы можем отделить пульт от передней белой пластмассовой детали и, наконец, полностью вынуть его из корпуса.

Desmontar и ремонт mando PS5

Как только это будет сделано, вы сможете снять верхнюю крышку, и у вас будет доступ для изменения как панели кнопок, так и D-Pad, и даже сенсорной панели, если это элемент контроллера PS5, который не работал должным образом. и вам нужно было отремонтировать.

Мандо PS5 DualSense

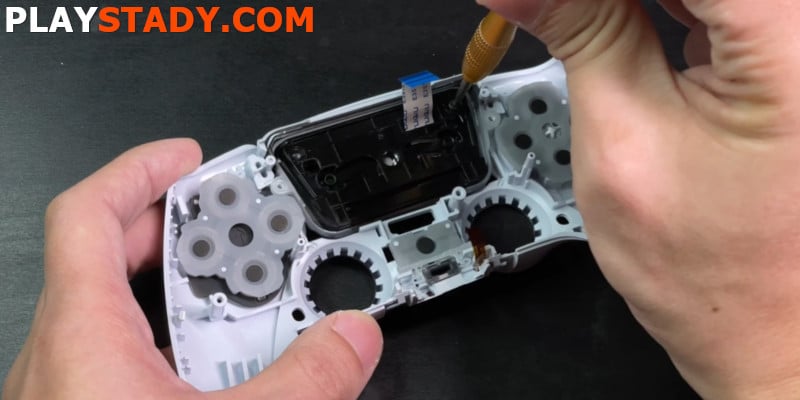

Теперь вы также можете открутить винты в области кнопок и D-Pad на случай, если вам понадобится изменить эту часть.

Десмонтар Мандо PS5

Когда вы открутите эти винты, вы увидите, что одновременно с этим отключаются триггеры и их двигатели, которые вы также можете разобрать или напрямую заменить, если вам удалось получить соответствующие запасные части.

Гатиллос PS5

Если компонент контроллера PS5, который вам нужно было отремонтировать, — это тактильные вибраторы, теперь вы также можете удалить их, и в этом случае они не крепятся винтами, а встроены в пластиковую часть, поэтому вы можете просто помочь себе с плоским пластиком. инструмент в начале, чтобы удалить их. вашего сайта и иметь возможность менять их на новые.

Камбиар вибрадоры мандо PS5

Конечно, вибромоторы подключаются к плате кабелем, а не разъемами, поэтому в этом случае вам придется распаять их и снова припаять, если вы собираетесь их заменить.

Вибрадоры mando PS5

Наконец, чтобы закончить «выпотрошить» контроллер DualSense в PS5, нам нужно разобрать джойстики, которые припаяны к печатной плате.

Джойстики mando PS5

Прорезиненные пластиковые детали можно легко заменить, потому что они снимаются, просто потянув их вверх, что дает вам доступ к механизму. Конечно, если вы захотите отремонтировать сам механизм, у вас будет хорошая проблема, потому что он припаян к печатной плате, и в iFixit рекомендуют, если этот компонент выходит из строя или пытается отремонтировать, лучше всего купить новый пульт.

Джойстики для Quitar mando PS5

Конечно, если просто прорезиненные пластиковые детали были слишком изношены и вы хотели их поменять, теперь вы знаете, как это сделать.

Короче говоря, контроллер PS5 DualSense не слишком сложен в разборке и ремонте, но с некоторыми компонентами, такими как джойстики или тактильные вибрационные двигатели, действительно есть много проблем, поскольку в этом случае нам придется паять и демонтировать. Однако замена трекпада, кнопок или крышек джойстика — это то, что может сделать почти любой пользователь, с особым упоминанием батареи, которую можно довольно легко заменить и без необходимости полностью разбирать контроллер, чтобы получить к нему доступ. .

Разборка PS5 DualSense геймпад

В этой инструкции разберем джойстик DualSense от PlayStation 5. Теперь геймпад называется DualSense, а не DualShock как назывался на предыдущих поколения консоли.

Какие инструменты нужны для разборки DualSense контроллера:

  • Понадобится всего одна крестовая отвертка (в наборе HowFixit это Phillips 2)
  • Из вспомогательных инструментов нужна любая пластиковая лопатка.
  • Еще очень поможет пинцет и магнитный коврик, чтобы не потерять винты в процессе разборки джойстика.

Процесс разборки и обратной сборки занимает не больше 30-40 минут и не требует каких либо специальных технических знаний, но все зависит от сложности ремонта. Видео инструкция включает процесс обратной сборки. Почти все винты в контроллере одинакового размера и нет риска вкрутить винт не на свое место, это значительно упрощает процесс сборки.

Инструкция по разборке DualSense PS5 геймпад

Данная видео инструкция может вам помочь, к примеру, если вы решили заменить корпусные части контроллера, либо заменить батарею или неработающую кнопку. Если вы пролили сладкую жидкость (сок, колу, чай и т.д.), рекомендую посмотреть другую нашу видео инструкцию как почистить джойстик после попадание в него жидкости.

Замена вибро-моторов и аналоговых стиков в ps5 контроллере требует еще наличие паяльника и минимальное понимание как с ним работать.

Если у вас остались дополнительные вопросы касательно ремонта джойстика PS5 DualSense, спрашивайте их в комментариях.

Похожие статьи

Разборка PS5 чистка от пыли

Разборка PS5 чистка от пыли

Разбираем Playstation 5 чистим от пыли и устраняем перегрев игровой консоли

Устраняем проблему дрифта Dualsense: 3 способа

Раз уж вы здесь, то думаю, лично столкнулись с проблемой дрифта стиков у DualSense. Хочу с вами поделиться тремя способами ремонта. В одном из них вам даже не понадобится паяльник! Интересно? Тогда погнали.

Тестим стик геймада

Как же понять, что с геймпадом что-то не так? Самый простой быстрый и надежный способ проверить люфтит ли стик — это протестить геймпад на сайте gamepad-tester.com Там сразу проявятся все косяки, куда «тянет» стик и мертвые зоны

Как разобрать DualSense?

Итак, вы решились самостоятельно разобрать свой DualSense. С чего же начать?

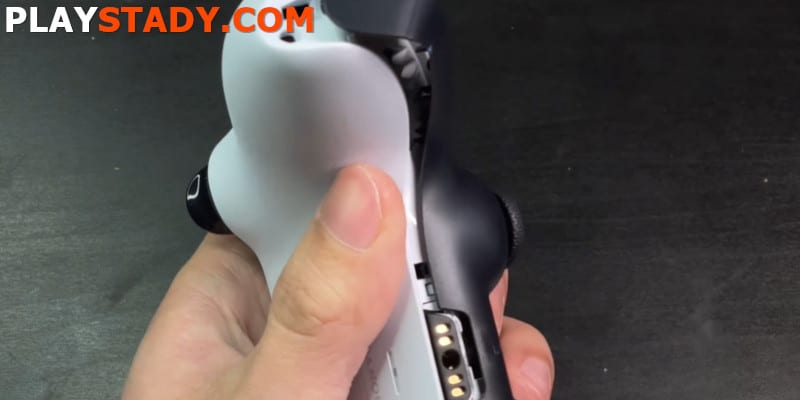

При разборке геймпада первым делом следует снять черную пластиковую панель с лицевой стороны. С помощью лопатки нужно подковырнуть панель слева и справа от порта, пока не появится щель.

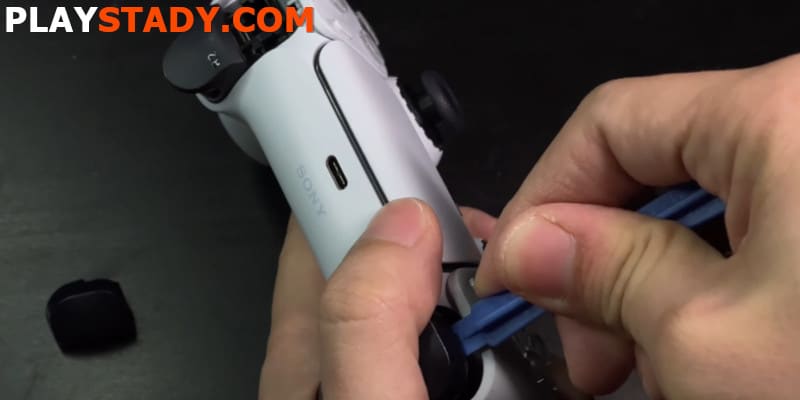

Далее мы подковыриваем нижнюю часть черной накладки с обеих сторон, после чего накладка снимается без каких либо усилий.

Приступаем к следующему этапу разборки. Снимаем бамперы L1 и R1, для этого достаточно все той же лопаткой или любым другим пластиковым предметом подковырнуть бампер сверху, но стоит учитывать, что бамперы резво вылетают из гнезд и лучше их придерживать пальцем, чтобы потом не искать. Под этими кнопками расположены два крестовых винта, которые следует открутить.

Откручиваем четыре винта: два расположенных сзади за бамперами, которые мы отщелкнули, и два снизу на лицевой стороне геймпада, которые были скрыты черной панелью. Приятная мелочь: все винты одинакового размера, и поэтому их можно не бояться перепутать.

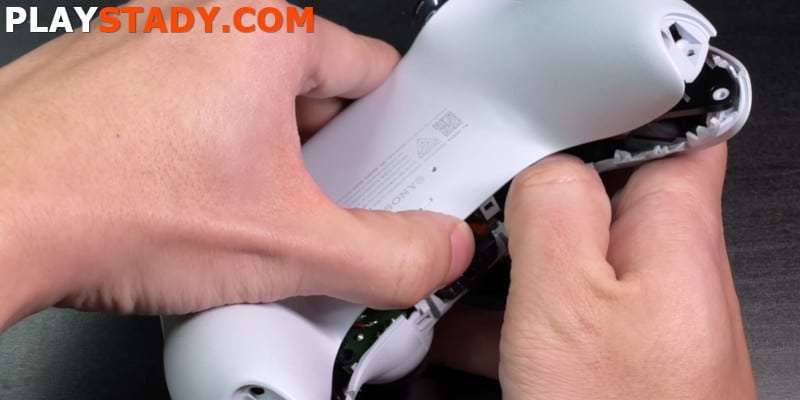

Далее необходимо разъединить две половины корпуса, и тут придется немного повозиться. С помощью лопатки проводим снизу вверх по соединению двух половинок корпуса, то есть от нижней части геймпада к куркам. Стоит делать именно так, потому что замочек, соединяющий корпус, находится около курка. К счастью, у DualSense этот замочек надежный и не ломается, в отличие от того же DualShock. Далее отсоединяем две клипсы на передней части геймпада с обеих сторон от порта.

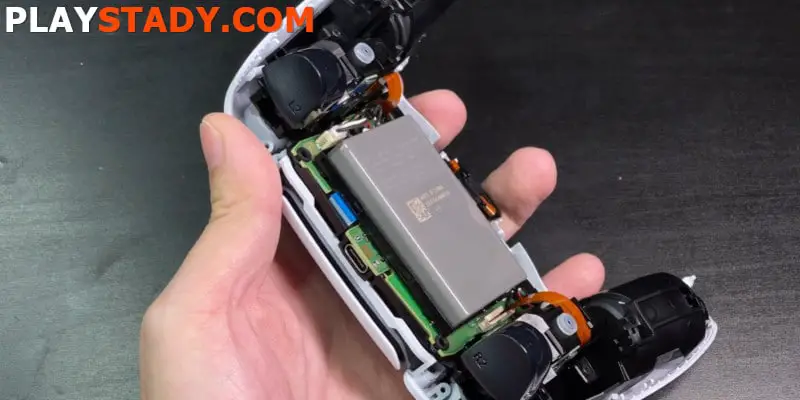

Следующий этап разборки: долгожданный доступ к внутренностям геймпада. Для этого переворачиваем контроллер и снимаем крышку. После этого следует достать батарею, она ничем не приклеена и легко вынимается, если ей слегка помочь. Не забываем отсоединить кабель питания батареи, стоит всего слегка потянуть, и он сам отсоединится.

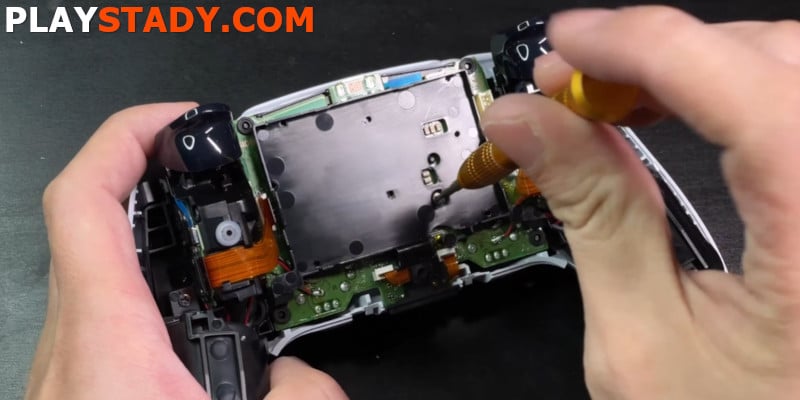

Под батареей нашему вниманию откроется один-единственный винт, который следует открутить, чтобы получить доступ к плате. Тут нужно быть крайне осторожным, чтобы не повредить шлейф, расположенный в нижней части открученной нами панели. Его следует аккуратно отстегнуть.

И вот финишная прямая! Теперь нашему взору открыто само сердце контроллера — плата. Для дальнейшей разборки следует отстегнуть два шлейфа, расположенных справа и слева, один сверху и еще один маленький шлейф снизу платы. Для этого я воспользовался тонкогубцами. С шлейфами нужно работать очень аккуратно и не прилагать много усилий для их отсоединения, так как их можно легко порвать. Будьте внимательны.

Устраняем проблему дрифта без паяльника!

Это самый простой метод, который практически всегда срабатывает, но бывают исключения. Если вы никогда до этого не паяли, то этот способ именно для вас.

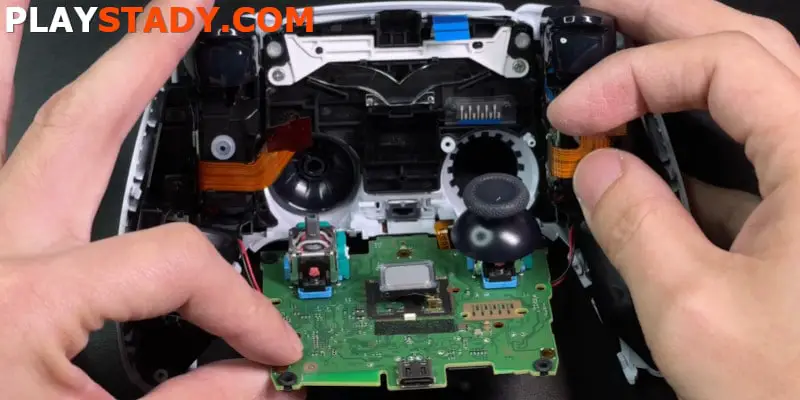

Приступим. Первым делом нужно приподнять плату вверх. Делается это легко, но если плата не поддается, это значит, что снизу загнулся стик. Далее разворачиваем плату и снимаем со стиков «грибки», стараясь не задеть динамик, который расположен прямо по центру платы: он очень хрупкий, и повредить его поверхность очень просто. Но если вдруг случайно зацепили и оторвали динамик, не переживайте, просто приклейте его на место. Проверено.

Теперь вставляем пластиковую лопатку между корпусом стика и потенциометром, расположенным сбоку и окрашенным в оранжевый цвет. Приложив незначительное усилие, мы отстегиваем потенциометр от корпуса стика.

Далее работаем очень аккуратно, при помощи пинцета извлекаем середину потенциометра — для этого нужно легонько подковырнуть ее сбоку.

После этого протираем внутреннюю поверхность потенциометра ватной палочкой со спиртом, чтобы убрать отработанные частицы резистивной дорожки: это колечко, которое видно внутри детали. Но если колечко в середине стерлось до самого основания, то увы, данный метод не сработает.

После чистки внутренней поверхности потенциометра берем донораподобной модели (ссылку на стики найдете в конце статьи). Действуем по той же схеме разборки, что описана чуть выше, и извлекаем сердцевину потенциометра, после чего помещаем ее в наш геймпад. Разворачиваем потенциометр правильной стороной и защелкиваем все как было.

В конце проверяем, чтобы стик работал и не заедал. После возвращаем на место «грибки», и все, поздравляю, самый простой ремонт стиков без использования паяльника успешно завершен и осталось собрать геймпад обратно

Частичная замена стика DualSense

Если вы решили прибегнуть к более кардинальным методам ремонта стиков с использованием паяльника, то начнем с более простого варианта.

Перво-наперво разогреем наш паяльник до 330°C. Разогрев паяльник, отпаиваем вибромоторы, которые находятся в ручках джойстика (это красный и черный провод по бокам на плате). Тут стоит быть осторожным чтобы не задеть ничего лишнего горячим паяльником.

Отсоединяем основную плату геймпада и снимаем «грибки» со стиков. В DualSense стики припаяны к плате основательно при помощи 14 контактов. Но не стоит пугаться, в этом способе мы ограничимся только 6 контактами и заменой потенциометра. Естественно, что для замены нам понадобятся новые стики для донорства потенциометров. Стоят они недорого и практически идентичны оригинальным.

Следующим шагом будет отстегивание корпуса потенциометра в сторону от стика. Освободив потенциометр от крепления к стику, следует полностью выпаять его, используя флюс.

После извлечения старого потенциометра из платы нужно очистить отверстия от остатков припоя при помощи оловоотсоса, а флюс убрать спиртом.

Далее берем потенциометры от стиков-доноров и убеждаемся, что ножки подходят к отверстиям в плате. Сделать это легко, примерив потенциометр с обратной стороны платы.

Убедившись, что все подходит, пристегиваем потенциометр на место к стику и припаиваем его к плате. Не забудьте убрать остатки флюса спиртом.

Рекомендую менять потенциометры попарно, ведь износ у них происходит плюс-минус одинаково. Данный способ ремонта подойдет всем, у кого не вышел из строя сам стик.

Ремонт заедающих стиков DualSense: полная замена стика

И вот мы добрались до третьего способа борьбы с проблемой заедающих стиков. Если у вас вышел из строя сам стик или же вам просто хочется заменить стик полностью, то этот способ для вас.

Удобней всего было бы заменить стик, используя паяльный фен, но я расскажу, как обойтись без него на примере платы DualShock 4, что в целом ничего не меняет.

Для начала отстегиваем потенциометры от стиков и расшатываем их, покуда ножки крепления не сломаются и тем самым потенциометр освобождается.

Берем бокорезы и максимально брутально пытаемся разворотить стик. Стоит помнить об аккуратности, чтобы не повредить саму плату. Вынимаем сердцевину из раскуроченного стика и откусываем оставшиеся части корпуса стика кусачками у самого основания соединения с платой, стараясь не повредить её.

Стоит отметить, что данный способ не очень изящен в своем исполнении, но в виду того, что не у каждого есть паяльный фен, а также опыт работы с оплеткой или толстыми иглами, данный способ я считаю самым простым и действенным.

И еще один нюанс при варианте с паяльным феном: плата усеяна маленькими резисторами, которые непросто рассмотреть невооруженным глазом, и неопытный новичок при работе с паяльным феном как пить дать их повредит, именно поэтому я рекомендую для новичков способ с кусачками.

В завершении убираем старый припой при помощи оловоотсоса из гнезд и припаиваем новый стик к плате (покупал на AliExpress). Советую придерживать стик с обратной стороны, чтобы он ненароком не выпал или не стал криво по отношению к плате. После пайки не забываем отмыть плату от флюса спиртом, особенно если вы использовали активный флюс. Все, поздравляю, вы самостоятельно заменили стик, осталось только проверить, чтобы он не заедал и хорошо вращался.

Как проверить качество стиков

Расскажу как проверить пригодность стика перед установкой. Для проверки вам потребуется мультиметр установленный в режиме измерения сопротивления в 200к Ом.

Далее один из щупов прижимаем к левой крайней ножке позициометра, а другой к средней.

Идеальными значениями можно считать показания мультиметра в районе 0.6. После переключаемся на крайнюю правую и среднюю ножку и тоже замеряем, и тоже значение должно быть в районе 0.6. Чем меньше разница у этих двух значений, тем качественнее стик.

Иногда для получения идеальной центровки стик должен быть не идеальным, чтобы компенсировать программное смещение, заложенное производителем геймпада, но это уже более задротские тонкости настройки.

Собираем DualSense обратно
  1. Первым делом устанавливаем «грибки» обратно на стики.
  2. Устанавливаем обратно плату в корпус.
  3. После этого подключаем 4 шлейфа, начиная с самого маленького внизу.
    Потом верхний шлейф тачпада (его стоит засунуть ровно до черной полосы на шлейфе) ишлейфы правого и левого курка, расположенные по бокам.
    Стоит обратить внимание, что не нужно давить на стики во время присоединения шлейфов, чтобы не поднять тем самым плату, что в свою очередь может повредить самый маленький шлейф.
  4. Если вы отпаивали вибромоторы, то припаиваем их обратно к плате, главное — не перепутать провода. Даю подсказку: напротив контакта красного провода есть буква R.
  5. Далее вставляем на место платформу для батареи и прикручиваем ее.
  6. Не забываем подключить микрофон, который также шлейфом крепится к плате.
  7. Монтируем на место батарею, не забыв подключить соответствующий разъем.
  8. Заднюю крышку следует начать надевать со стороны курков, после чего корпус защелкивается сам с обеих сторон.
  9. На данном этапе можно проверить работоспособность стиков, и, если все устраивает, то закручиваем все четыре винта со всех сторон.
  10. Черную крышку корпуса необходимо вставлять, начиная с верхних острых концов, и поджимать ее в сторону тачпада до тех пор, пока щель не исчезнет. И только после этого защелкиваем черную крышку на все крепления.
  11. Не забываем установить обратно бамперы L1 и R1, делается это без особых усилий под прямым углом.

И вот у вас на руках полностью собранный геймпад, готовый к работе.


В этой статье мы разобрали целых три способа, как починить люфт стиков DualSense, в том числе без использования паяльника. Надеюсь, вы нашли для себя что-то полезное.
