Обозначения на схемах предохранителей на японских автомобилях

Обозначения на схемах предохранителей на японских автомобилях

Обозначения на схемах предохранителей на японских автомобилях.
Приведенные ниже сокращения и обозначения часто можно встретить на схемах предохранителей японских автомобилей:

A/C кондиционер
ABS АБС
ALT генератор
ALT-S генератор
AM переключатель двигателя
DEF обогреватель окон
DOME освещение салона
DOOR дверь
ECU контрольный (управляющий ) модуль двигателя
EDU контроль впрыска
EFI система электронного контроля впрыска в а/м TOYOTA
ENG MAIN главный двигателя
FAN вентилятор
FOG противотуманка
Fr передний
F-TAIL задние фонари
GAUGE приборная доска, спидометр
HAZARD аварийные сигналы
HAZ-TRN аварийка-повороты
HEAD передние фары
HEAD LH передние фары левые
HEAD RH передние фары правые
HORN звуковой сигнал
HTR обогреватель
I/UP холостой ход
IG зажигание
IGN зажигание
MAIN главный
P/W стеклоподъемник
POWER питание
PWR питание
RAD радио
Rr задний
SIG прикуриватель
SPARE запасной
ST стартер
STOP стоп-сигнал
TAIL задние фонари
TURN поворотники
WASH стеклоомыватель
WIP стеклоочиститель
WIPER стеклоочиститель

1 — TURN (7.5A) — указатели поворотов и аварийная сигнализация
2 — резерв
3 — GAUGE (10A) — освещение, габариты, система кондиционирования, фонари заднего хода, система управления люком, стеклоподъемники, обогреватель заднего стекла
4 — WIP (20A) — (wiper) стеклоочиститель и омыватель лобового стекла, и стекла задней двери
5 — I-UP/M-HTR (10A) — система повышения частоты холостого хода / обогрев боковых зеркал
6 — ECU-IG (10A) — система впрыска топлива
7 — IGN (7.5A) — система зарядки аккумулятора, система впрыска топлива, система подушек безопасности (SRS)
8 — STOP (15A) — стоп-сигналы, дополнительный стоп-сигнал
9 — TAIL (15A) — задние габариты, измерительные приборы и датчики, часы, прикуриватель, аудиосистема, обогреватель заднего стекла, подсветка номерного знака, системы впрыска топлива, система кондиционирования, аварийная сигнализация, центральный замок
10,11 — резерв
12 — OBD (7.5A) — система диагностики OBD-2
13 — ECU-B (7.5A) — система подушек безопасности, задние противотуманки
14 — ST (5A) — система запуска
15 — D/L (30A) — центральный замок
16 — FOG (15A) — противотуманные фары
17 — S-HTR (15A) — (Seat Heater) подогрев сидений
18 — резерв
19 — CIG (15A) — аудиосистема, часы, прикуриватель, электропривод боковых зеркал
20 — DEF (40А) (серый) — обогреватель заднего стекла, предохранитель: DEF I-UP/M-HTR
21 — Power (30А) (розовый) — электропривод стеклоподъемников, электропривод люка

• Установил ДХО притухающего типа

Всем доброго времени суток!

ДХО (DRL) — Дневные Ходовые Огни (Daytime Running Lights), в нашем случае — защита от дурака =)

Давно хотел себе установить такую опцию (интересно почему не сделал раньше, ведь у меня есть шнур Mini-VCI J2534 уже почти пол года?). Ну да ладно. Захотел себе ДХО именно притухающего типа, а для этого, как все знают, необходимо другое реле.
Сказано — сделано. Покупаем реле с номером 8627A001.

Как мы все знаем, если активировать притухающий ДХО на штатном реле, то реле будет сильно греться и безбожно трещать, поэтому пока ехало новое реле (примерно 3 недели) я решил себе активировать самый обыкновенный ДХО (Normal DRL with P) с зависимостью от стояночного тормоза.

Отличие от штатного реле (к слову, его номер — MR588567) во внешнем виде (оно больше и с большим радиатором), а так же в принципе работы (ШИМ).

Далее следует установка его в блок предохранителей подкапотного пространства:

В конце концов меняем настройку в кодинге ETACS:

В итоге принцип работы такой:

— При заведенном двигателе и поднятом ручнике не горят ни ближний, ни габариты, ни подсветка приборов в салоне. (ручка света в положении OFF)
— При опускании ручника включается ближний в пол-накала. (ручка света до сих пор в положении OFF)
— Если на улице начинает темнеть переводим ручку в режим габаритов, включаются габариты, подсветка приборов в салоне
— В темное время суток включаем ручку в ближний свет, работает подсветка приборов, габариты, ближний в полную мощность.

Советую активировать ДХО водителям-девушкам (извините пожалуйста), но так и есть. Очень часто вижу девушек, которые едут вообще без какого-либо света. Сам лично за весь стаж вождения (чуть больше 2х лет) забывал включать ближний буквально пару раз.

В заключение хочу сказать что без автосвета лучше активировать обычный ДХО. Но мне так нравится больше. (Автосвет обязательно будет, но немного позже)
С автосветом вообще никаких проблем — поставил AUTO и забыл вообще про ручку переключения света.

Всем спасибо за внимание и удачи на дорогах! Не забывайте включать ближний свет! =)

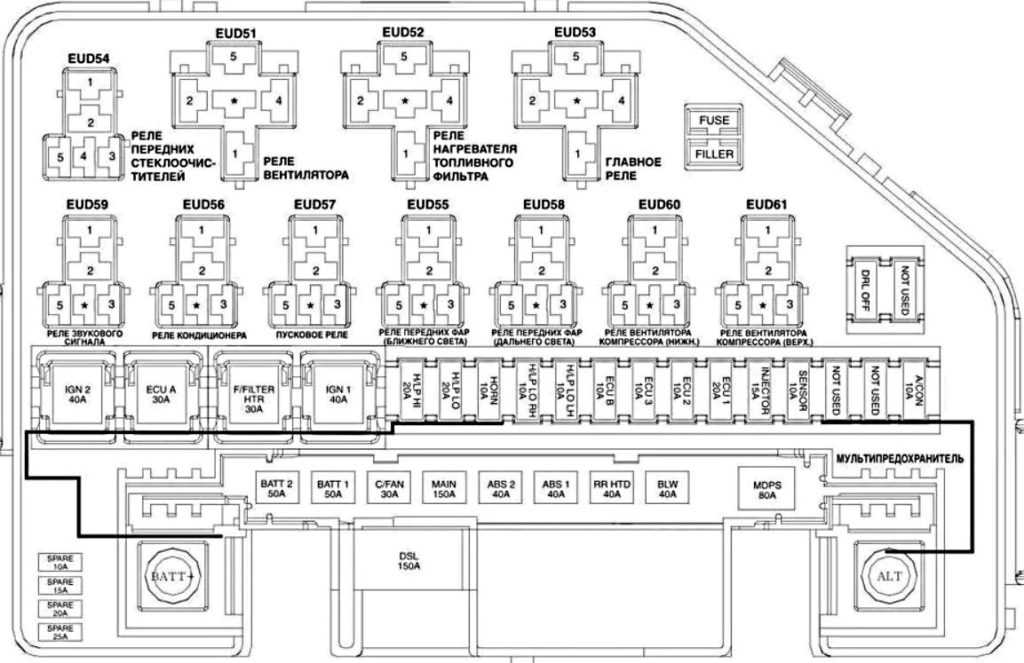

Расшифровка содержимого блоков предохранителей NF

Всем привет!
Сегодня вышел из строя сигнал. Искал его под крышкой и не нашел. Потом методом догадки я понял, что это хорн). Замена преда не помогла. Завтра к электрику. Может кому пригодиться, не только для нф походу.

SPARE 15А (Резервный)
ETACS 10А Блок управления электронными системами кузова ВСМ, блок управления люком, хромированное зеркало с электронным управлением
EPS 10А Блок ЕРЗ. реле вентилятора, датчик влажности
C/LIGHTER 20А Прикуриватель, выход питания
TAIL RH 10А Лампы освещения, правая сторона: лампа освещения номерного знака, задний комбинированный фонарь, фара, лампа освещения перчаточного ящика
TAIL LH 10А Реле передней противотуманной фары, левая сторона: лампа освещения номерного знака, задний комбинированный фонарь, фара
IONIZER 10А Реле омывателя фары
H/LP 10А Блок управления DRL, реле фары, AQS и датчик внешней среды, реле нагревателя РТС
WIPER 25А Стеклоочистители и омыватель
A/CON 10А Блок управления кондиционером
A/BAG 15А Блок управления SRS, выключатель подушки безопасности пассажира
P/OUTLET 20А Переднее гнездо для вспомогательного оборудования, задний разъем питания
D/CLOCK 10А Цифровые часы, аудиосистема, блок управления стопором включения передачи автоматической трансмиссии, привод наружного зеркала и складывания зеркала. ВСМ, аудиосистема
SAFETY PWR 25А Блок безопасности окон
ATM KEY LOCK 10А Блок управления стопором включения передачи автоматической трансмиссии
P/WDW RR LH 25А Основной выключатель сервопривода стекол, выключатель сервопривода стекла левого заднего окна
P/WDW RH 30А Основной выключатель сервопривода стекол, выключатель сервопривода стекла правого окна
P/AMP 20А Усилитель аудиосистемы
DR LOCK 20А Реле запирания/отпирания дверей
HAZARD 10А Реле аварийной сигнализации
P/SEAT RH 30А Ручной переключатель управления сервоприводом сидения (правым)
A/BAG IND 10А Приборная панель
T/SIG 10А Реле сигнала поворота
CLUSTER 10А Блок управления электронными системами кузова ВСМ, панель приборов, датчик угловой скорости, выключатель электронной системы курсовой устойчивости (ЕЗР), нагреватель сиденья
AGCS 10А Система автоматической регулировки усиления
START 10А Пусковое реле
PEDALADJ 15А (Резервный)
ECS/RR FOG 15А Реле задней противотуманной фары
T/LID OPEN 15А Реле крышки багажника, выключатель дверцы отсека топливозаправочной горловины и крышки багажника
S/HTR 15А Выключатель обогрева сиденья
P/SEAT LH 30А Ручной переключатель управления сервоприводом сидения
SPORT MODE 10А Выключатель спортивного режима, катушка ключа
MIRR HTD 10А Блок управления кондиционером воздуха, электродвигатель привода механизма управления и складывания наружных зеркал
POWER CONNECTOR 1 15А Аудиосистема
POWER CONNECTOR 2 15А Блок управления электронными системами кузова ВСМ, цифровые часы, панель приборов, блок управления кондиционером, лампа освещения салона
ABS.1 40 А Блок управления ABS/ESP многофункциональный диагностический разъем
ABS.2 20 А Блок управления ABS/ESP многофункциональный диагностический разъем
I/Р В+1 40 А Предохранители 23, 24, 30. 31, 32, 33, 34. 35
RRHTD 40 А Реле устройства для предотвращения запотевания стекол
BLOWER 40 А Реле вентилятора
P/WDW 40 А Реле окна с сервоприводом стекла, предохранитель 16
IGN.2 40 А Реле стартера, замок зажигания (IG2, START)
ECU RLY 30 А Реле блока управления двигателем
I/P B+2 30 А Разъем питания 1/2, предохранители 21, 22
IGN.1 30 А Замок зажигания (ACC, IG1)
ALT 150 А Плавкий предохранитель (ABS. 1, ABS. 2. RR HTD, ОБДУВАТЕЛЬ)
HORN 15 А Реле звукового сигнала
TAIL 20 А Реле заднего фонаря
ECU 10 А Блок РСМ
IG1 10 А Блок управления трансмиссией дизельного двигателя
DRL 15 А Реле сирены, блок управления DRL
FRFOG 15 А Реле передней противотуманной фары
A/CON 10 А Реле кондиционера
F/PUMP 20 А Реле топливного насоса
DIODE — (Резервный)
ATM 20А Реле управления ATM, блок управления трансмиссией
STOP 15А Переключатель стоп-сигнала
H/LP LO RH 15А (Резервный)
S/ROOF 15А Блок управления люком
H/LP
WASHER 20А Электродвигатель привода омывателя фар
H/LP HI 20А Реле фары (дальний свет)
ECU 10А Блок управления трансмиссией дизельного двигателя, генератор
SNSR.2 10А Кислородный датчик, реле топливного насоса
SNSR.1 15А Датчик массового расхода воздуха, датчик положения коленчатого вала/распределительного вала, клапан управления маслом, SMATRA
SNSR.3 15А Реле кондиционера, реле вентилятора охлаждения, инжекторы
B/UP 10А Выключатель фонаря заднего хода, генератор импульсов, датчик скорости автомобиля
IGN COIL 20А Катушки зажигания, конденсатор
ECU (IG1) 10А Блок РСМ, генератор импульсов
H/LP LO 20А Реле фары (ближний свет).
ABS 10А Блок управления ABS/ESP. многофункциональный диагностический разъем

GLOW PLUG FUSIBLE LINK 80A Свеча предпускового подогрева, Воздушный обогреватель
PTC HEATER #1 FUSIBLE LINK 50A Реле обогревателя РТС 1
PTC HEATER #2 FUSIBLE LINK 50A Реле обогревателя РТС 2
PTC HEATER #3 FUSIBLE LINK 50A Реле обогревателя РТС 3
FUEL FILTER HEATER FUSIBLE LINK 40A Обогреватель топливного фильтра
GLOW PLUG RELAY — Реле свечи предпускового подогрева
PTC HEATER RELAY#1 — Реле обогревателя РТС 1
PTC HEATER RELAY#2 — Реле обогревателя РТС 2
PTC HEATER RELAY#3 — Реле обогревателя РТС 3
FUEL FILTER HEATER RELAY — Реле обогревателя топливного фильтра

Установка и подключение дневных ходовых огней(ДХО).

Необходимо:
1) сами ДХО!
2) реле 4-ех контактное и разьем(колодка) к нему!( Я колодку не покупал т.к стоит она как и реле, а просто на проводах крепил маму(большую), изолировал кембриком и так одевал на нужный контакт релешки)

4)кнопка включения ДХО!
5) провода сколько метров точно не скажу, делал с обрезков сечением 0.75 и 1.0мм(где как хватало).
6) мелочь изолента, клемы на провода, кембрик.

В общем сам процесс:
Вот такую схемку я тут раздобыл:

Начал с расположение РЕЛЕ, чтоб было куда или откуда отталкиватся. Пока положил его под капотом, потом сделаю крепление между акб и главным тормозным на стенке мотор.отсека/салона и повешу.

Сами ДХО разместил по краям бампера снизу(по углам).Засверился, всё чётко подошло, промазал герметом, закрепил.Под одну чуток подложил кусочек щепки, а то как-то вниз смотрела.(может казалось).

Далее, от подсветки прикуривателя запитал провод и вывел его на кнопку включения ДХО(кнопку разместил возле аварийки, есть свободные места)

От кнопки тяну следующий провод под капот через заглушку сверху над блоком предохранителей на реле к контакту 85(на реле контакты подписаны).
От контакта 87 протянул провод к АКБ.Между АКБ и контактом 87 поставил корпус предохранителя и сам предохранитель.Корпус предохранителя разместил под капотом за АКБ.

86 контакт реле протянул на минусовую клемму АКБ.

От 30 контакта реле протянул провод к самим ДХО, разветвлил его на 2 провода и подключил к плюсам самих ДХО

(грубо говоря соединил два плюсовых провода ДХО к ним наростил нужную длину провода и протянул одним проводом к 30-му контакту реле.)
Минусы с ДХО я тоже соединил как и плюс в один провод, наростил нужную длину и кинул на кузов.(под болт который крепит радиатор).

расшифровка предохранителей

Подсветка приборов и органов управления

Главное реле/реле зажигания

Муфта компрессора кондиционера

Топливный насос, катушки зажигания

POWER WINDOW RELAY

Элекгровентилятор системы охлаждения двигателя (малая скорость вращения)

Электрообогрев заднего стекла

Элекгровентилятор системы охлаждения двигателя (высокая скорость вращения)

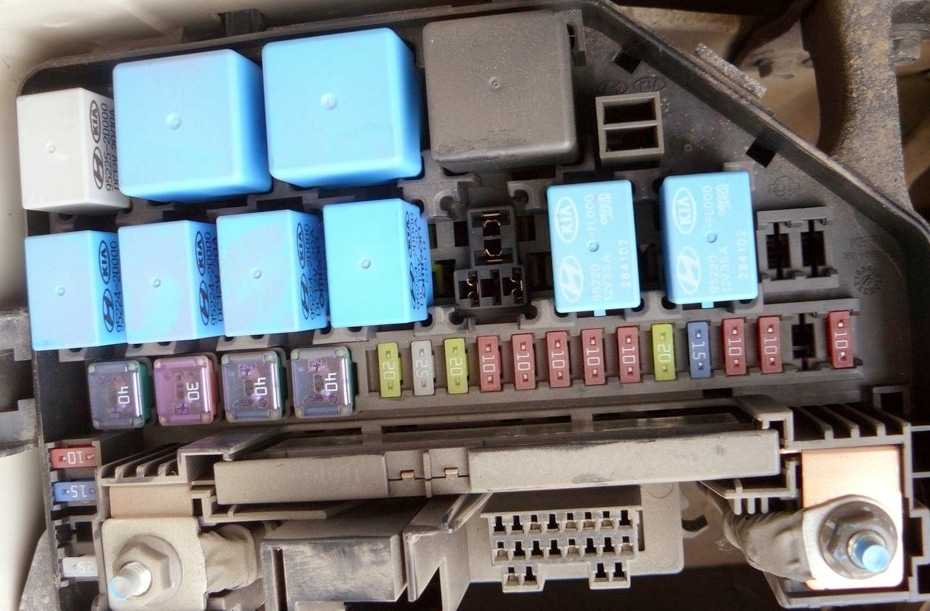

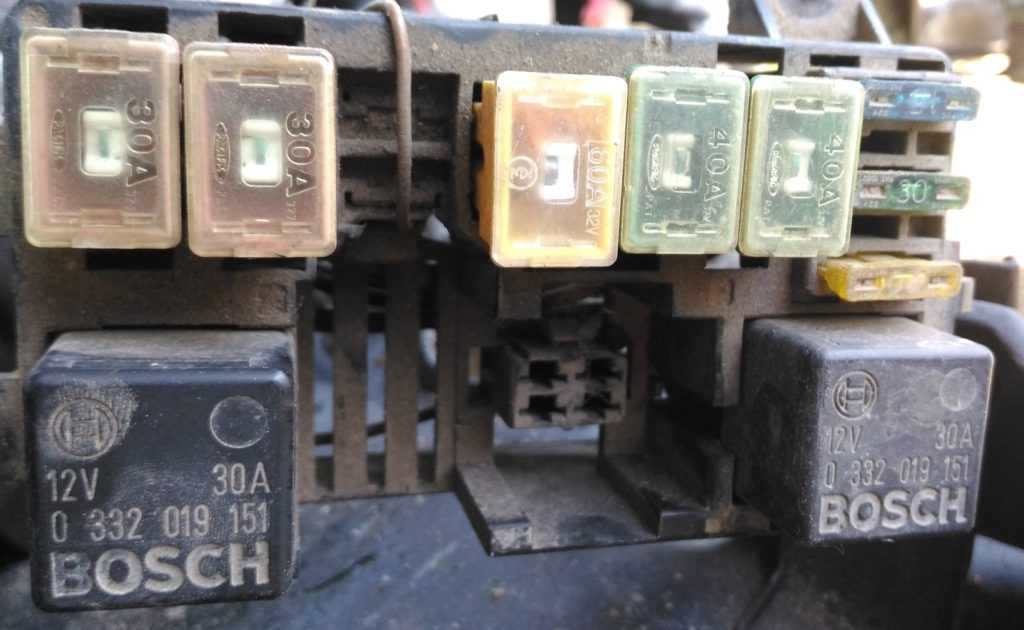

Расшифровка предохранителей в моторном отсеке

А — пинцет для извлечения предохранителей

Аварийная сигнализация, блок управления противоугонной системой, диагностический разъем, задние противотуманные фонари, часы, климатическая установка, выключатель кондиционера, аудиосистема, иммобилайзер, блок управления автоматической коробкой передач

Блок управления АБС, исполнительный блок АБС

Электровентилятор климатической установки

Электростеклоподъемники, электропривод зеркал заднего вида, стартер

Реле включения топливного насоса, блок управления двигателем, клапан рециркуляции отработавших газов, система зажигания, топливный насос, клапан продувки адсорбера системы улавливания паров топлива, электровентилятор системы охлаждения двигателя

Электровентилятор системы охлаждения двигателя (малая скорость вращения)

Электрообогрев заднего стекла

Электровентилятор системы охлаждения двигателя (высокая скорость вращения)

Электростеклоподъемники (кроме двери водителя)

Реле включения топливного насоса, электронный блок управления двигателем, клапан рециркуляции отработавших газов, система зажигания

Цепь питания главного реле

Фары головного света, подсветка приборов и органов управления

Элекгростеклоподьемники (дверь водителя)

Цепь питания топливного насоса

Комбинация приборов, выключатель звукового сигнализатора, электропривод складывания зеркал, плафон индивидуального освещения, плафон освещения салона, плафон освещения багажника, датчик открытой крышки багажника

Ближний свет (левая фара)

Клапан продувки адсорбера системы улавливания паров топлива, подогреваемый датчик концентрации кислорода, Электровентилятор системы охлаждения двигателя

Форсунки, система рециркуляции отработавших газов

Фонари освещения номерного знака, аварийная сигнализация, задний фонарь, блок-фара (левая сторона)

Электропривод и электрообогрев зеркал заднего вида

Система центральной блокировки замков

Ближний свет (правая фара)

Фонари освещения номерного знака, аварийная сигнализация, задний фонарь, блок-фара (правая сторона)

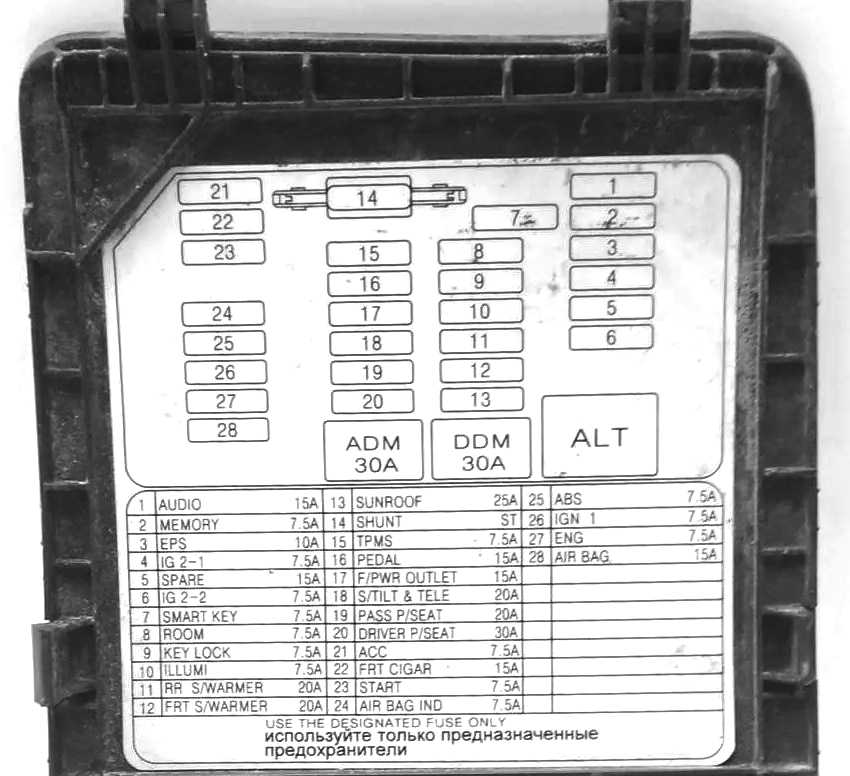

Расшифровка предохранителей в салоне

Электронный блок управления подушками безопасности

Электронный блок управления двигателем, электронный блок управления автоматической коробкой передач*, генератор, датчик скорости автомобиля

Выключатель аварийной сигнализации, указатели поворота

Щиток приборов, электронный блок автоматического включения ближнего света фар*, звуковой сигнализатор, выключатель сигналов торможения, электронный блок управления рулевым механизмом с переменным усилием*, выключатель кондиционера*

Реле включения компрессора кондиционера, реле включения обогрева заднего стекла, реле включения электростеклоподъемников, реле включения фар головного света

Реле включения электровентилятора климатической установки, выключатель кондиционера, система климат-контроля*

Переключатель электропривода зеркал, электропривод складывания зеркал*, электропривод люка крыши*

Мотор-редуктор стеклоочистителя, переключатель режимов работы стеклоочистителя

Блок управления АБС. исполнительный блок АБС

Иммобилайзер, электронный блок управления противоугонной сигнализацией, датчик дождя

Блок управления автоматической коробкой передач*

Выключатель аварийной сигнализации

Электронный блок управления противоугонной сигнализацией

Выключатель фонарей света заднего хода, селектор выбора режима автоматической коробки передач*

Реле включения задних противотуманных фонарей, реле подсветки приборов и органов управления, габаритное освещение

Предохранители киа сид: где находятся, замена

Kia Ceed 1 ED, 2 JD (с 2012 года) и 3 CD поколений, их рестайлинговые модификации, как в кузове универсал, так и хэтчбек — одна из самых популярных моделей на отечественном рынке. Это современный автомобиль с большим количеством электроники. Список реле и предохранителей Киа Сид должны хорошо быть знакомы автовладельцам, ведь от них зависит стабильная работа системы. Плавкие элементы распределены между двумя монтажными блоками. Один из них занимает левый торец приборной панели, а второй — место в подкапотном пространстве. Долгое время схема этих блоков оставалась неизменной, не считая отдельных усовершенствований 2014 года и в 2017-ом.

Схема предохранителей Киа Сид

Ceed ED универсал первого поколения попала на отечественный рынок в 2007 и с тех пор началось знакомство автолюбителей с особенностями расположения монтажных блоков в этом авто. Второе поколение Кия увидело свет в 2013, а в 2021 — третье CD.

Схема монтажных блоков оставалась неизменной вплоть до появления последней модификации, хотя первые дополнения были внесены в 2015 и 2016 гг. Подробно компоновку реле и вставок можно узнать из руководства пользователя на русском языке, включая расшифровку на крышке модуля подкапотного отсека. Монтажник в салоне.

№	А	Наименование предохранителя	Защищаемая цепь
1	10	START	Реле стартера
2	10	A/CON SW	ЭБУ кондиционера
3	10	HTD MIRR	Обогрев наружных зеркал заднего вида
4	15	SEAT HTR	Обогрев сидений
5	10	A/CON	Кондиционер
6	10	HEAD LAMP	Дальний свет
7	25	FR WIPER	Очиститель переднего стекла
8	15	RR WIPER	Очиститель стекол задней двери
9	15	DRL OFF	Выключение ближнего света фар в дневное время суток
10	10	RR FOG	Задние противотуманки
11	25	P/WDW LH	ЭБУ стеклоподъемников
12	10	CLOCK	Часы
13	15	C/LIGHTER	Прикуриватель
14	20	DR LOCK	Люк, реле ЭБУ зажигания
15	15	DEICER	Реле обогрева переднего стекла
16	15	STOP	Стоп-сигналы
17	15	ROOM LP	Освещение в салоне
18	15	AUDIO	Магнитола, бортвоой компьютер
19	15	T/LID	Задняя дверь
20	25	SAFETY P/WDW RH	Блокировка электрических стеклоподъемников справа
21	25	SAFETY P/WDW LH	Блокировка электрических стеклоподъемников слева
22	25	P/WDW	Электрические стеклоподъемники
23	15	P/OUTLET	Розетка электрического питания
24	10	T/SIG	Блок переключателей
25	10	A/BAG IND	Контрольная лампа подушки безопасности
26	10	CLUSTER	Приборная панель
27	15	A/BAG	Подушка безопасности
28	15	SPEARE	Резерв
29	15	RR P/OUTLET	Передняя розетка электропитания
30	10	TAIL RH	Задний правый габарит
31	10	TAIL LH	Задний левый габарит

Блок под капотом.

№	А	Наименование	Защищаемая цепь
1	20	ABS2	Система курсовой устойчивости ESP и антиблокировочная система тормозов ABS
2	40	ABS1	ESP и ABS
3	50	В+1	ЭБУ электрооборудованием салона
4	40	RR HTD	Обогрев зеркал заднего вида
5	40	BLOWER	Электровентилятор
6	40	C/FAN	Электровентилятор системы кондиционирования
7	20	H/LP WASHER	Омыватель передних фар
8	20	SPARE	Резерв
9	125	ALTERNATOR	Генератор
10	80	MDPS	Электроусилитель руля
11	15	FR FOG	Передние противотуманки
12	10	A/CON	Кондиционер
13	15	HAZARD	Аварийка
14	10	SPARE	Резерв
15	20	SPARE	Резерв
16	15	F/PUMP	Бензонасос
17	15	SPARE	Резерв
18	10	ECU1	Блок управления мотора
19	10	ECU2	Блок управления мотора
20	20	ECU3	Блок управления мотора
21	15	INJ	Топливные форсунки, система кондиционрования
22	10	SNSR2	Датчики
23	15	HORN	Звуковой сигнал
24	50	B+2	ЭБУ электрооборудованием салона
25	40	IGN2	Стартер, замок зажигания
26	30	IGN1	Замок зажигания
27	30	ECU	Главное реле
28	10	ABS	ESP, ABS, датчик курсовой устойчивости
29	10	ECU2	Система зажигания
30	10	B/UP	Выключатель задней фары
31	10	H/LP LO RH	Правый ближний свет
32	10	H/LP LO LH	Левый ближний свет
33	20	H/LP HI	Дальний свет
34	10	SNSR1	Датчики

№	Наименование реле	За что отвечает
R1	C/FAN 2	Электровентилятор системы охлаждения на малая скорости
R2	C/FAN 1	Электровентилятор системы охлаждения на высокой скорости
R3	START	Стартер
R4	F/PUMP	Бензонасос
R5	A/CON	Кондиционер
R6	H/LP LO	Ближний свет
R7	HORN	Звуковой сигнал
R8	H/LP HI	Дальний свет
R9	FOG LP	Задние противотуманки
R10	WIPER	Стеклоочиститель
R11	MAIN	Главное реле

Киа Сид: предохранитель прикуривателя

Защитный элемент в модификации 2008 года имеет номер 13 и номинал 15 А. А вот в Сид 2021 его номер уже 46 и мощность равна 20 А.

Предохранитель печки Сид

С 2010 года отвечает элемент 12 номиналом 10 А. Он расположен в блоке моторного отсека.

Предохранитель и реле стартера

Втягивающее часто требует замены или ремонта. Если машина не заводится — причина кроется в нем, поскольку стартер без него не крутит. О вмешательстве стоит и подумать, если слышно, как что-то щелкает при заведении авто. Найти этот элемент можно непосредственно сбоку стартера, под капотом машины. Там же находится и предохранитель.

Средняя цена на деталь, если понадобится новая колеблется в пределах 1500-2000 рублей.

Предохранитель и реле бензонасоса Kia Ceed

Номер 16 и находится в подкапотном блоке. Там же расположено и реле, промаркированное, как R4.

Магнитола

Чтобы водитель мог слушать музыку, производитель Сида устанавливает аудиосистему, за защиту электроцепей которой отвечает, поставляемый с 2012 года, предохранитель 18 в монтажном блоке салона. Его номинал 15 А.

Омыватель лобового стекла

Цепь переднего стеклоочистителя защищена седьмым салонным предохранителем на 25 Ампер. За его работу отвечает реле R10.

Не работает омыватель

Цепь Ceed защищена предохранителями 7 и 8 для переднего и заднего омывателя. Если один из них не работает, то скорее всего отвечающий за него плавкий элемент перегорел и требует замены.

Вентилятор охлаждения

За работу отвечают два реле — R1 и R2, для малой и большой скорости вращения. А вот предохранитель один — пятый в подкапотном блоке, на 40 Ампер.

Габариты

Правый и левый защищены вставками 30 и 31 салонного блока. Они рассчитаны на 10 А.

Ближний и дальний свет

№ 31 и 32 под капотом. А мощность обоих равна 10 А. Плавкий элемент ламп дальнего света можно найти в салонном блоке, где он промаркирован, как 6 и имеет такой же номинал, как у предыдущих.

Подсветка номера

В заводской комплектации отвечающего за него элемента не предусмотрено.

Дворники

За нормальную работу стеклоочистителей в Ceed отвечает 2 предохранителя расположенных в салонном монтажном блоке: седьмой за передний и восьмой за задний. Номинал первого равен 25, а второго — 15 Амперам.

Где находится реле поворотов

Предохранитель противотуманных фар

У Сид разнесены по разным монтажным блокам. Если правая и левая передние ПТФ защищены элементом 11 в блоке под капотом, то за задние отвечает десятый салонного модуля. Мощность у первого равна 15 А, а у второго — 10 А.

Предохранитель стоп-сигнала

Для его защиты у Сид служит элемент 16 на 15 Ампер в монтажном блоке салона.

Предохранитель генератора

Регулятор напряжения можно обнаружить на устройстве, к которому они прикреплены винтами.

Стеклоподъемник

За него ответственен плавкий элемент 22 в блоке салона. Его номинал равен 25 Амперам.

Центральный замок

Его защищает предохранитель 26 подкапотной области, который рассчитан на 30 Ампер.

За дальний свет Ceed отвечает предохранитель 33 в блоке моторного отсека. Рассчитан на 20 А.

Горит предохранитель DRL OFF

Отвечает за ДХО и соединен с подрулевым переключателем света. Частый выход из строя символизирует о недостаточной мощности или проблем в проводке. Нужен предохранитель на 15А.

Задний ход

За свет заднего хода ответственен плавкий элемент номер 30 блока под капотом, номиналом 10 Ампер.

Блоки предохранителей в моторном отсеке Kia Ceed 1 поколения

Основной силовой блок Киа Сид 2011 расположен у левого крыла, в области установки АКБ. На Kia Ceed I используется две вариации компоновки защитных элементов в отсеке с мотором. Рассмотрим каждую из них.

Первая версия

Силовой блок подкапотного пространства Киа Сид 2007 спрятан под пластиковым кожухом. На его тыльной части находится схема предохранителей и реле, пластиковые клещи для их изъятия.

Далее представлена расшифровка (с указанием порядковых номеров) защищаемых плавкими вставками Kia Ceed 2011 электрических цепей:

• ABS 2, 1 (1, 2) – антиблокировочная и стабилизационная система (20 и 40А);
• B+1, B+2 (3, 24) – ЭБУ салонного оборудования (50А);
• RR HTD (4) – подогрев внешних зеркал (40А);
• BLOWER (5) – охлаждающий вентилятор радиатора мотора (40А);
• C/FAN (6) – охлаждающий вентилятор радиатора кондиционера (40А);
• H/LP WASHER (7) – омывающий комплекс оптики спереди (20А);
• SPARE (8, 14, 15, 17) – не задействован (запасной);
• ALTERNATOR (9) – генератор (125А);
• MDPS (10) – ЭУР (80А);
• FR FOG (11) – ПТФ спереди (15А);
• A/CON (12) – кондиционер;
• HAZARD (13) – световое оповещение аварийной остановки (15А);
• F/PUMP (16) – насос подачи топлива (15А);
• ECU 1, 2, 3 (18, 19, 20) – ЭБУ двигателя (20А);
• INJ (21) – кондиционер, топливные форсунки (15А);
• SNSR2,1(22, 34) – датчики;
• HORN (23) – цепь подачи сигнала (15А);
• ING2 (25) – выключатель зажигания, стартер (40А);
• IGN1 (26) – выключатель зажигания (30А);
• ECU (27) – основное реле (30А);
• ABS (28) – антиблокировочный, стабилизационный программный комплекс, датчик ESP;
• ECU2 (29) – зажигание;
• B/UP (30) – лампочка заднего хода;
• H/LP LO RH, LH (31, 32) – правый и левый ближний свет;
• H/LP HI (33) – дальний свет (20А).

Защитные элементы Kia Ceed I под порядковыми номерами 12, 18, 19, 22, 34, 28, 29, 30, 31, 32 оснащены плавкой вставкой номиналом 10 Ампер.

Релейная часть:

• C/FAN 1, 2 – первая и вторая скорость охлаждающего вентилятора радиатора ДВС (R1, R2);
• START – пусковое устройство (стартер) (R3);
• F/PUMP – насос подачи топлива (R4);
• A/CON – система кондиционирования (R5);
• H/LP LO, HI – ближний, дальний свет (R6, R8);
• HORN – сигнал (R7);
• FOG LP – ПТФ сзади (R9);
• WIPER – дворники (R10);
• MAIN – основное реле (R11).

Вторая версия

Схема
Вторая вариация блока предохранителей в моторном отсеке Киа Сид 2009 находится в том же месте, что и первая. Далее представлена расшифровка защитных элементов схемы для Kia Ceed 2010:

• 1, 9 – основное реле;
• 2, 16 – система кондиционирования;
• 3, 18 – насос подачи топлива;
• 4, 12, 17 – ЭБУ двигателя;
• 5 – антиблокировочная, стабилизационная система;
• 6 – фонарь заднего хода;
• 7, 8, 10, 14, 29, 34, 36, 46 – не задействован;
• 11, 13 – датчики;
• 15 – кондиционер, топливные форсунки;
• 19, 42 – вентилятор;
• 20, 30 – реле дальнего, ближнего света;
• 21 – сигнал;
• 22, 26 – вторая и первая скорость охлаждающего вентилятора;
• 23 – реле пускового устройства;
• 24 – ПТФ сзади;
• 25 – дворники;
• 27, 28 – левый и правый ближний свет;
• 31, 32 – антиблокировочная и стабилизационная система;
• 33 – ПТФ спереди;
• 35, 45 – ЭБУ салонного оборудования;
• 37 – релейная часть с плавкой вставкой цепи включения сигнала;
• 38 – ЭУР;
• 39 – замок зажигания, пусковое устройство;
• 40 – подогревательный комплекс наружных зеркал;
• 41 – вентилятор кондиционера;
• 43 – генератор;
• 44 – замок зажигания.

Схема

Дополнительный блок для дизельных двигателей

На дизельных модификациях Киа Сид 2011 установлен дополнительный релейный блочок. Он находится в моторном отсеке со стороны правого крыла. Блочок состоит из следующих реле:

• 12 – подогрева топливного фильтрующего элемента;
• 13, 14, 15 – PTC 3, 2, 1;
• 16 – свечей накала.

Реле и предохранители КИА Сид 2 GD (1.4, 1.6 и 2.0): схемы блоков

Схемы предохранителей и реле подходят на модификаций:

• КИА Сид 2 GD хетчбек
• КИА Сид 2 GD купе
• КИА Сид 2 GD универсал

• КИА Сид 2 GD 1.4
• КИА Сид 2 GD 1.6
• КИА Сид 2 GD 2,0

2012

2013

2014

2015

2016

2017

2018

Где находятся блок реле и предохранители на КИА Сид 2 GD?

Блок предохранителей и реле раскидан в двух местах.

Блок реле и предохранителей под капотом

Находится рядом с аккумуляторной батареей и закрыт крышкой. Под крышкой находится ярлык с описанием реле/предохранителей, их название и номинал.

В автомобиле с дизельным двигателем установлен дополнительный блок реле/предохранителей:

Блок предохранителей в салоне

Находится слева на кронштейне панели на стороне водителя. Закрыт крышкой. Под крышкой находится ярлык с описанием реле/предохранителей, их название и номинал.

Схема реле и предохранителей КИА Сид 2 GD под капотом

Предохранители (бензиновый двигатель)

Реле (бензиновый двигатель)

Предохранители (дизельный двигатель)

Реле (дизельный двигатель)

Предохранители (дополнительный блок)

Схема предохранителей Kia Ceed 2 GD в салоне

Предохранители

Блок в салоне

Он находится в нижней части приборной панели за защитной крышкой.

Обозначение на крышке

Фото — схема

Описание

1	30А Электропривод сиденья водителя — P/SEAT DRV
2	25А Омыватель фар — H/LP WASHER
3	25А Электро стекло подъемники (правая сторона) — P/WDWRH
4	10А Электропривод замка двери задка — T/GATE OPEN
5	25А Электро стекло подъемники (левая сторона) — P/WDWLH
6	20А Центральный замок — DR LOCK
7	20А Запасной — SPARE
8	20А Прикуриватель, задняя электрическая розетка — POWER OUTLET 2
9	20А Электропривод сиденья водителя — P/SEAT ASS
10	15А Стеклоочиститель окна двери задка — RR WIPER
11	7,5А Система автоматического включения фар, блокировка селектора АКП, выключатель аварийной сигнализации — MODULE 3
12	15А Обогрев передних сидений — S/HEATER FRT
13	10А Аудиосистема, часы, система доступа в автомобиль без ключа, блок управления электрооборудованием кузова (ВСМ), электропривод наружных зеркал — ACC
14	7,5А Кондиционер — A/CON
15	7,5А Омыватель фар, датчик дождя, блок управления электрооборудованием кузова (ВСМ), система автоматического затемнения зеркал, электропривод люка в крыше, система доступа в автомобиль без ключа, обогрев передних сидений — IG2
16	10А Обогрев наружных зеркал, кондиционер — HTD MIRR
17	7,5А Освещение салона — INTERIOR LAMP
18	7,5А Система доступа в автомобиль без ключа, кнопка пуска и остановки двигателя — PDM2
19	7,5А Противоугонная сигнализация — B/HORN
20	20А Электропривод люка в крыше — SUNROOF
21	10А Электропривод стояночного тормоза, электро корректор света фар, кондиционер, система помощи при парковке, фары, индикатор положения рычага селектора АКП, подсветка выключателей панели приборов, обогрев передних сидений — MODULE 2
22	15А Обогрев рулевого колеса — HTDSTRG
23	20А Блок предохранителей и реле в моторном отсеке — IG1
24	25А Стеклоочиститель ветрового окна, датчик дождя — WIPER
25	7,5А Иммобилизатор — MEMORY 2
26	7,5А Электропривод наружных зеркал, центральный замок, комбинация приборов, кондиционер, система контроля давления в шинах, система помощи при парковке, подсветка замка зажигания, блок управления электро оборудованием кузова (ВСМ) — MEMORY 1
27	10А Система доступа в автомобиль без ключа, стоп-сигналы BRAKE SWITCH
28	7,5А Комбинация приборов, часы — CLUSTER
29	7,5А Электро усилитель рулевого управления — POWER STEERING
30	7,5А Резерв — SPARE
31	7,5А Стартер, выключатель зажигания, датчик положения селектора АКП, блок управления АКП — START
32	15А Аудиосистема, часы — MULTI MEDIA
33	10А Резерв — SPARE
34	25А Система доступа в автомобиль без ключа — PDM 1
35	15А Передняя электрическая розетка — P/OUTLET 1
36	7,5А Комбинация приборов — A/BAG IND
37	10А Блок управления электрооборудованием кузова (ВСМ), система контроля давления в шинах, селектор АКП, аудиосистема, система автоматического управления светом фар, система предупреждения о выходе за пределы полосы движения — MODULE 1
38	15А Система пассивной безопасности SRS — A/BAG

За прикуриватель отвечает предохранитель 8 на 20А.

Блоки под капотом

Основной блок

Главный блок предохранителей и реле находится в левой части подкапотного пространства.

Drl предохранитель для чего предназначен

Сообщение сайта
Внимание! 19 марта состоится встреча одноклубников в Москве! Начало с 12-00. Подробности в разделе форума «Встречи клуба»
_noi_

Просмотр профиля

Сообщений: 22
Регистрация: 8.8.2008

Мой город: ЮГ 43

Brokly

Просмотр профиля

Не могу остановиться

Сообщений: 1838
Регистрация: 17.1.2006
Из: Московия

_noi_

Kia ceed 3

Расположен с левой стороны моторного отсека, рядом с аккумулятором.

Вариант 1

Схема с обозначением

Вариант 2

B+ 1	50А Распределительная коробка I / P (реле стекло подъёмника, предохранители — P / WDW LH 25A, P / WDW RH ​​25A, PDM 2 10A, ОПАСНОСТЬ 15A)
INVERTER	50А Инвертор масляного насоса
ALT	125А Генератор, предохранитель (ABS 2 40A, ABS 1 40A, RR HTD 40A, BLOWER1 40A, MDPS 80A, A / CON 10A)
ABS 1	40А Модуль ESC
ABS 2	40А Модуль ESC
RR HTD	40А Распределительная коробка I / P (реле заднего обогрева)
BLOWER 1	40А Реле вентилятора
MDPS 1	80А Модуль управления EPS
IG 2	40А Замок зажигания, блок реле PDM (IG 1 Realy), реле запуска
IG 1	40А Замок зажигания, релейная коробка PDM (IG 2 Realy)
ECU 1	30А Реле управления двигателем
H/LP	20А Реле фар
C/FAN	30А Реле вентилятора кондиционера
B+2	50А Распределительная коробка I / P (реле задних фонарей, предохранитель — TAIL LP LH 10A, TAIL LP RH 10A, SUNROOF 20A, AMP 25A, DR LOCK 20A, STOP LP 15A, T / GATE OPEN 15A, (FOG LP FRT) 15A, питание Разъем — ROOM LP 10A, МОДУЛЬ 15A)
F/PUMP	15А Реле топливного насоса
PDM	25А PDM, модуль управления Smart Key
SEAT HEATER	20А Обогрев сидений водителя, Обогрев сидений пассажиров
ECU 2	15А PCM / ECM
TCU	20А PCM
H/LP HI	20А Реле фар
HORN	10А Реле сигнала
DEDICATE DRL	10А BCM
BLOWER 2	10А Модуль управления кондиционером (Авто)
SENSOR 1	10А Датчик положения распределительного вала № 1 / № 2, масляный регулирующий клапан № 1 / № 2, клапан управления канистрой, реле кондиционера, модуль иммобилайзера
SENSOR 2	10А C / Fan Hl / Low Relay, Инжектор № 1 — № 4
IGN COIL	15А Катушка зажигания № 1

Дополнительный блок

Устанавливается на модели Киа Соул с дизельным двигателем.

Тут находятся элементы отвечающие за работу дополнительного подогрева и свечей накала.

На этом всё. А если Вам есть чем дополнить материал, пишите в комментарии.

Блок под капотом

В моторном отсеке блок находится с левой стороны, под защитной крышкой.

1. 40 Управляемая подвеска
2. 60 ABS
3. 70 Предпусковой прогрев двигателя
4. 60 Замок зажигания, указатели поворота, телефон, блокировка замков дверей, плафон, часы
5. 60 Отопление, ток сидения с электрическим приводом, стеклоподъемники с электрическим приводом
6. 60 Переключатель противоугонного устройства, габаритное освещение, аварийная световая сигнализация
7. 60 Замок зажигания, стеклоочистители, стеклоомыватели, прикуриватель
8. 40 Левый вентилятор радиатора
9. 40 Правый вентилятор радиатора
10. 40 Указатели поворота, омыватель фар

Блоки в салоне

Блок предохранителей

Он находится под панелью приборов, со стороны водителя.

1	30A POWER SEAT DRIVER — Блок сиденья водителя (электропривод сиденья, поясничная опора)
2	25А SPARE — Резерв
3	25А POWER WINDOW RH — Интеллектуальная распределительная коробка (реле правого электро стекло подъемника)
4	10А TRUNK — Интеллектуальная распределительная коробка (реле крышки багажника)
5	25А POWER WINDOW LH — Интеллектуальная распределительная коробка (реле левого электро стекло подъемника)
6	20А DOOR LOCK — Интеллектуальная распределительная коробка (реле блокировки дверей, реле разблокирования дверей)
7	20А SPARE — Резерв
8	20А CIGARETTE LIGHTER — Прикуриватель и розетка питания
9	20А SEAT HEATER REAR — Резерв
10	10А MODULE8 — ВСМ, ЭБУ электронных ключей
11	7.5А SPARE — Резерв
12	15А SPARE — Резерв
13	10А MODULE1 — ЭБУ электронных ключей, ВСМ, цифровые часы, аудиосистема, аудиовизуальное головное устройство с навигацией, регулятор наружных зеркал с электроприводом
14	7.5А AIR CON — ЭБУ кондиционера, ионизатор на комбинации приборов, Реле вентилятора, реле бензина с ПТК
15	7.5 А MODULE5 — Верхний люк, ЭБУ CCS сиденья водителя, модуль обогревателя сиденья пассажира, Обогреватель заднего сиденья
16	10A HEATED MIRROR — ЭБУД, ЭБУ кондиционера, Наружное зеркало
17	7.5A INTERIOR LAMP — Плафон освещения багажника, лампа направленного освещения на стороне водителя, лампа направленного освещения на стороне пассажира, лампа перчаточного ящика, лампа левого/правого солнцезащитного козырька, плафон освещения салона, лампа потолочной консоли, подсветка замка зажигания и датчик открытия двери (без электронных ключей)
18	7.5A MODULE6 — Переключатель спортивного режима, Блокировка ключа
19	7.5A PDM2 — «С электронными ключами: ЭБУ электронных ключей Без электронных ключей: Модуль иммобилайзера»
20	20A SUNROOF — Верхний люк
21	10A MODULE2 — Электрохромное зеркало заднего вида, многофункциональный диагностический разъем, регулятор корректора фар, ЭБУ кондиционера, левый/ правый привод корректора фар, ЭБУ CCS водителя, модуль IMS водителя, модуль обогревателя сиденья пассажира
22	15A HEATED STEERING — Обогреватель рулевого колеса
23	20A IG1 — Без электронных ключей: блок реле и предохранителей моторного отсека (предохранитель — БУТ 1, ЭБУ 3, АБС 3)
24	25A WIPER FRONT — Электродвигатель очистителя ветрового стекла, блок реле и предохранителей моторного отсека (реле стеклоочистителя), многофункциональный переключатель
25	7.5A SPARE — Резерв
26	7.5A MEMORY — Модуль IMS водителя, наружная ручка электронного ключа на стороне водителя, наружная ручка электронного ключа на стороне пассажира, ВСМ, модуль контроля давления в шинах, датчик автоматического управления осветительными приборами и фотоэлемент, комбинация приборов, разъем канала передачи данных, многофункциональный диагностический разъем, цифровые часы, ЭБУ кондиционера
27	10A MODULE7 — Блок реле ICM, (реле звукового сигнала указателя поворотов, реле складывания зеркал, реле раскладывания зеркал)
28	7.5A PDM3 — С электронными ключами: ЭБУ электронных ключей Без электронных ключей: Модуль иммобилайзера»
29	7.5A MDPS — ЭБУ ЭУР
30	7.5A MODULE3 — Приборная панель
31	7.5A START — С охранной сигнализацией, без электронных ключей и без иммобилайзера: блок реле ICM (реле охранной сигнализации) Без охранной сигнализации или с электронными ключами или с иммобилайзером: переключатель диапазонов КПП (АКПП), блок реле и предохранителей моторного отсека (реле стартера), ЭБУ электронных ключей, ЭБУД»
32	15A MULTIMEDIA1 — Аудиосистема, аудиовизуальное головное устройство с навигацией
33	10A BRAKE SWITCH — Переключатель стоп-сигнала
34	20A PDM1 — ЭБУ электронных ключей
35	20A POWER OUTLET FRT — Розетка питания
36	7.5A A/BAG IND — Приборная панель
37	10A MODULE4 — Переключатель на передней панели, модуль контроля давления в шинах, переключатель стоп-сигнала, цифровые часы, ВСМ, задний левый датчик системы помощи при парковке (внешний/ внутренний), правый датчик системы помощи при парковке (внешний /внутренний), левый/правый передний датчик системы помощи при парковке
38	15A A/BAG — ЭБУ SRS

Блок с реле

Расположен под панелью в единой соединительной коробке интеграционной модульной электросхемы.

В зависимости от комплектации, тут могут находится следующие реле:

• управления складывания зеркал
• подсветки (иллюминации)
• стекло очистителя
• обогревателя стекла
• без ключевого доступа
• электро стекло подъемников
• сигнализации
• TFT LCD 4.2»
• и другие элементы управления

Блок в салоне

Находится под панелью со стороны водителя за защитной крышкой.

Вариант 1

MODULE 2	10А Блок адапт. системы коррекции фар, фара (лев/ прав. стор.), генератор, ЭБУ активного подъемника капота, выкл. стоп-сигнала, привод корректора фар (лев/ прав. стор.), выкл. корректора фар, электро хромное зерк. задн. вида(ЭБУД), датч. сист. пом. при парк. пер. ходом (лев/ прав. стор.), датч. сист. пом. при парк. пер. ходом (лев/прав. стор.) (центр.), модуль предупреждения о выезде за пределы полосы движения, блок авт. коррекции угла наклона фар, комбинация приборов, аудиовиз. гол. устр. с навиг., дизельн. двиг.: датчик воды в топливном фильтре, дизельный блок (реле 1), блок реле свечей накаливания
MODULE 1	7,5А Переключатель спортивного режима (электромагнит блокировки переключения передач), электромагнит блокировки ключа
A/BAG IND	10А Комбинация приборов (IND.), Цифровые часы
A/BAG	15А Модуль управления SRS, модуль PODS
START	7,5А Блок предохранителей и реле E / R (реле — запуск, вспомогательный запуск, охранная сигнализация), PDM
WIPER RR	15А Блок реле ICM (реле заднего стеклоочистителя), электродвигатель заднего стеклоочистителя, многофункциональный переключатель (стеклоочиститель)
WIPER FRT	25А Блок предохранителей и реле E / R (реле стеклоочистителя (низкого уровня)), электродвигатель переднего стеклоочистителя, многофункциональный переключатель (стеклоочистителя)
MODULE 3	10А Комбинация приборов (заж.), ЭБУ кондиционера, ЭБУ 4WD, выкл. ESC, выкл. DBC, модуль контроля давл. в шинах, датчик угла поворота рулевого колеса, ЭБУ интел. сист. пом. при парковке, главный зерекл. эл/стеклопод., перекл. эл/стеклопод. двери пасс., ЭБУ телеинф. системы MOZEN (MTS), радар сист. обнаружения объектов вне зоны видимости вод. (лев/прав. стор.), задн. датч. помощи при парк. (лев/прав. стор.), задн. датч. помощи при парк. (лев/прав. стор.) (центр.), ЭБУ CCS (климат-контроль сидений) вод./пасс., модуль обогрева сиденья вод/пасс.
A/CON	7,5А Модуль управления передним кондиционером, активный датчик Incar, ионизатор, блок реле ICM (заднее реле кондиционера) Блок предохранителей и реле E / R (реле вентилятора)
AMP	30А Усилитель
P/OUTLET 1	15А Питание туннеля главной консоли (розетка, прикуриватель)
P/OUTLET 2	20А Прикуриватель, Розетка
BLOWER RR	20А Ззаднее реле вентилятора кондиционера
P/WDW LH	25А Реле электро стекло подъемника водителя, главный выключатель стекло подъемника, переключатель левого заднего стекло подъемника, модуль стекло подъемника безопасности водителя
P/WDW RH	25А Реле стекло подъемника правого пассажира, главный выключатель стекло подъемника Выключатель стекло подъемника пассажира, задний выключатель стекло подъемника
DR LOCK	20А Реле блокировки / разблокировки двери, блок реле ICM (реле разблокировки), привод замка двери водителя / пассажира, привод замка задней двери лево / право
SMART KEY 4	10А Кнопка пуска-останова, ЭБУ электронного ключа
S/HTR FRT	20А ЭБУ системы CCS(климат-контроль сидений) вод/пасс., модуль обогрева сиденья вод/пасс.
P/SEAT DRV	30А Переключатель сиденья водителя, переключатель поддержки поясничного отдела водителя
P/SEAT PASS	20А Переключатель сиденья пассажира
HTD STRG	15А Обогрев рулевого колеса
F/LID	15А Выкл. крышки люка топливо заливной горловины
MODULE 4	10А Аудиосистема, аудиовиз. гол. устр. с нав., ЭБУ телеинф. системы MOZEN (MTS), усилитель, часы, перекл. наружного зеркала с электроприводом, главный перекл. эл/ стеклопод., перекл. эл/ стеклопод. двери пасс.
HTD MIRR	10А Наружное зеркало питания водителя / пассажира (подогрев), передний модуль управления кондиционером
SMART KEY_1	25А Блок управления эл. ключами
SMART KEY_2	7,5А Блок управления эл. ключами
SMART KEY_3	7,5А Блок управления эл. ключами
S/HEATER RR	15А блок реле ICM (реле обогревателя заднего левого/ правого сиденья)
INTERIOR LAMP	10А Плафон багажника, лампа в солнцезащ. козырьке (лев/прав. ст.), плафон потолочной консоли, плафон освещения салона, задн. лампа индив. подсв. (лев/прав. ст.), подсв. замка заж. и датчик открытия двери, лампа осв. порога со стор. вод/пасс., лампа двери вод/пасс
AUDIO MEDIA	15А Аудио, A / V, МТС
MEMORY	10А Модуль контроля давления в шинах, блок управления наклоном, ультразвуковой датчик, комбинация приборов (B+), диагностический разъем, часы, ЭБУ кондиционера, выкл. передней системы CCS (климат-контроль сидений) (лев/прав. стор.), выкл. обогревателя левого сиденья (лев/прав. стор.), ЭБУ сирены, модуль IMS вод., главный перекл. эл/стеклопод., перекл. эл/ стеклопод. двери пасс., перекл. наружного зеркала с электроприводом, Блок реле ICM (реле складывания/ раскладывания зеркал)

Блок в салоне

Он находится под панелью приборов со стороны водителя за защитной крышкой.

Блок под капотом

Расположен рядом с аккумуляторной батареей.

Вариант 1

FUEL INJ	Система впрыска топлива
ADD	Вентилятор К/В
EGI MAIN (80 A)	Главное реле (зажигание)
BTN	Лампы стоп — сигналов, подсветки номерного знака, салонного светильника и аварийной сигнализации
IGN	Зажигание
P/WIN	Электро стеклоподъемники
MAIN	Топливный насос, реле топливного насоса, инжекторы, главное реле
FUEL PUMP (80 А)	Главное реле (топливный насос, инжекторы)
ABS	Система анти блокировки тормозов
HEAD	Фары
START	Реле стартера

Вариант 2

Пример схемы с крышки блока

1	30А Фары
2	40А Стоп-сигналы, подсветка номерного знака, освещение салона, аварийная сигнализация
3	40А Зажигание
4	15А Освещение салона, комбинация приборов, аудиосистема
5	30А ABS
6	10А Система управления двигателем
7	15А Топливный насос, инжектор, главное реле, реле топливного насоса
8	10А Датчик кислорода
9	10А Датчик кислорода
10	10А Топливный насос, диагностический разъем
11	30/60А Инжектор
12	40А Кондиционер
13	40А Стоп-сигналы, подсветка номерного знака, освещение салона, аварийная сигнализация
14	30А ABS
15	30А Зажигание
16	30А Электрические стеклоподъемники
17	80А Главный предохранитель

• R1 — Главное реле
• R2 — Реле топливного насоса

Если есть что добавить, пишите в комментарии.

Блок под капотом

Расположен с левой стороны, рядом с аккумулятором.

F1	120A Генератор
F2	15A Звуковой сигнал
F3	15A Аудиосистема
F4	15A Дальний свет фар
F5	15A Ближний свет фар
F6	15/25A Обогреватель заднего стекла
F7	10A Блок управления кондиционером/ отопителем, электронный блок управления КПП
F8	15A Задний противотуманный фонарь
F9	30A Система запуска
F10	30A Анти блокировочная система тормозов (ABS)
F11	20A Система кондиционирования
F12	30A Электродвигатель вентилятора системы охлаждения
F13	30A Замок зажигания
F14	30A Запасной
F15	20A Запасной
F16	15A Запасной
F17	10A Запасной
F18	30A Анти блокировочная система тормозов (ABS)
F19	10A Лампа подсветки замка зажигания
F20	10A Лампы подсветки номерного знака, задние габариты
F21	15A Реле топливного насоса
F22	40A Прикуриватель
F23	30A Система кондиционирования (задний отопитель)
F24	30A Реле электродвигателя вентилятора отопителя (перед.)
F25	40A Разъем питания дополнительного оборудования
F26	40A Электропривод сиденья пассажира
F27	10/15A Электронный блок управления двигателем (ECM), реле системы управления двигателем
F28	—
F29	25A Электропривод стекло подъемника, левый
F30	25A Электропривод стекло подъемника, правый
F31	15A Электронный блок управления двигателем
F32	15A Электронный блок управления двигателем
F33	15A Электронный блок управления двигателем
F34	10A Электродвигатель вентилятора блока управления

1. Реле обогревателя заднего стекла
2. Реле противотуманных фар
3. Реле задних габаритов
4. Реле дальнего света фар
5. Реле ближнего света фар
6. Реле звукового сигнала
7. Реле топливного насоса
8. Реле электродвигателя вентилятора системы охлаждения (низкая скорость)
9. Реле кондиционера
10. Реле электродвигателя вентилятора системы охлаждения (высокая скорость)
11. Реле стартера
12. Реле системы управления двигателем
13. Реле электродвигателя вентилятора отопителя (перед.)
14. Реле электропривода стеклоподъемников
15. Реле электродвигателя вентилятора конденсатора кондиционера
16. Реле полностью открытого положения дроссельной заслонки

Блок под капотом

Он находится в левой части моторного отсека, рядом со стойкой и закрыт защитной крышкой.

Состоит из двух отделов (блока предохранителей и реле и отдела силовых предохранителей высокой мощности)

FB1	50А Электрогидравлический жесткий верх HT
FB2	80А Дизель (Контроллер времени накаливания)
FB3	80А ЭГУР
FB4	30А Независимый обогреватель IH 100А Дополнительный обогреватель — электрический, пассажирский салон EH
FB5	80А на REC / Задний блок предохранителей
FB6	80А на REC / Задний блок предохранителей
F1	20А Антиблокировочная система тормозов (ABS)
F2	30А Антиблокировочная система тормозов (ABS)
F3	30А Система обогрева, вентиляции салона, климат-контроль (HVAC)
F4	30А Система обогрева, вентиляции и кондиционирования (HVAC)
F5	30/40А Вентилятор системы охлаждения 1*
F6	30/40А Вентилятор системы охлаждения 2*
F7	10А Омыватели стекол 20A (без REC) Центральный замок ZV
F8	15А Звуковой сигнал 10A (без REC) Центральный замок ZV, Стеклоомыватель передний, задний WA
F9	25А Омыватели фар 25A (без REC) Обогрев заднего стекла HFH (K17_X125)
F10	7.5A На диагностический разъем DIAG
F11	7.5A Приборы
F12	5А Циркуляционный насос 7.5A (без REC) Инф. дисплей ID, Аудио система Twin Audio TWA, Цифровое радиовещание DAB, Телефон с голосовым управлением TCV
F13	15А Противотуманные фары 5A Лампа освещения салона IRL(K18_X125)
F14	30А Стеклоочиститель ветрового окна
F15	30А Стеклоочиститель окна двери
F16	5А Модуль управления двигателем/ система Open-Start/ Stop (без REC) ABS-ESP, Звуковой сигнал(K4_X125), Кондиционер, полуавтоматический кондиционер, электронное регулирование климата, Выключатель стоп сигнала, эл. гидравлический жесткий верх
F17	25А Подогрев топливного фильтра (дизельные модели)
F18	25А Стартер
F19	30А Электронное оборудование коробки передач
F20	10А Кондиционер / Звуковой сигнал (K4_X125)
F21	20А Электронное оборудование двигателя
F22	7,5А Электронное оборудование двигателя
F23	10А Система адаптивного света фар (AFL), регулирование угла наклона фар
F24	15А Топливный насос
F25	15А Электронное оборудование коробки передач
F26	10А Электронное оборудование двигателя
F27	5А Усилитель рулевого управления
F28	5А Электронное оборудование коробки передач
F29	7,5А Электронное оборудование коробки передач 7.5A (с REC) Блок управления коробка Автомат/ Easytronic
F30	10А Электронное оборудование двигателя (катушки зажигания)
F31	10А Система адаптивного света фар (AFL). Регулирование угла наклона фар 15A (без REC) Стеклоочиститель заднего стекла (K56)
F32	5А Сигнальная лампа неисправности тормозной системы, кондиционер, выключатель на педали сцепления
F33	5А Система адаптивного света фар (AFL).Регулирование угла наклона фар
F34	7,5А Блок управления модуля рулевой колонки
F35	20А Информационно — развлекательная система
F36	7,5А Мобильный телефон /радиоприемник/ система Twin Audio/ многофункциональный дисплей 15A (без REC) Прикуриватель

• К1 (K11_X125) Вентилятор радиатора (FE5, FE6)
• К2 (K12_X125) Вентилятор радиатора (FE5, FE6)
• К3 (K7_X125) (с REC) Насос омывателя фар (FE9)
• К3 (K17_X125) (без REC) Обогрев заднего окна (FE9)
• К4 (K16_X125) (с REC) Противотуманные фары, передние (FE13)
• К4 (K18_X125) (без REC) Отключение загрузки( освещение салона и т. д.) (FE13)
• К5 (K5_X125) Стеклоочиститель, лобовое стекло, низкий/высокий (FE14, FE15)
• К6 (K6_X125) Стеклоочиститель, лобовое стекло, ВКЛ/ВЫКЛ (FE14, FE15)
• К7 (K15_X125) Вентилятор, пассажирский салон — Кондиционер/Обогрев (FE4)
• К8 (K14_X125) (с REC) Обогрев фильтра (Дизель) (FE17)
• К8 (K8_X125) (без REC) Компрессор, кондиционер (FE17)
• К9 (K1_X125) Стартер (FE18, K3_X125)
• К10 (K13_X125) Вентилятор радиатора (FE5, FE6)
• К11 (K8_X125) (с REC) Компрессор, кондиционер (FE20, FE32)
• К11 (K4_X125) (без REC) Рожковый звуковой сигнал (FE20, FE16)
• К12 (K2_X125) Контроллер управления двигателем (на FE21, FE26, FE32)
• К13 (K10_X125) Топливный насос (FE24)
• К14 (K3_X125) Вывод 15 (на K1_X125, FE23, FE24, FE25, FE27, FE29, FE30, FE31, FE33)

Отдельные элементы реле могут находится вне основного блока, например:

• K30A Реле — вентилятор радиатора (FE5, FE6)
• K30B Реле — вентилятор радиатора (FE5, FE6)
• K84LD/RD Реле — гидроагрегат (кабриолет складной верх) (FB1)
