Как подключить тюльпаны к телевизору от приставки

Как подключить старый телевизор к цифровой приставке: доступные способы

Постепенно мода на аналоговое телевидение угасает, старые телевизоры заменяются на плазменные, а антенны – на спутниковые ресиверы и цифровые приставки. Даже владельцы телевизоров старого образца могут расширить диапазон доступных каналов при помощи цифровой приставки. Ее подключение к старой модели телевизора не является чем-то очень сложным – достаточно просто подготовить кабели и вспомогательные устройства.

В таком случае для приема цифрового телевидения потребуется следующий комплект оборудования:

• Старый телевизор. Чем позже выпущена модель устройства, тем проще ее подключить к внешнему тюнеру. с поддержкой цифрового телевидения. Именно она преобразует цифровой сигнал в звук и изображение.
• Антенна, способная принимать передачу телевизионного стандарта DVB-T2.
• Кабели для подключения: антенный кабель и переходник, через который старые телевизоры подключаются к ресиверу.
• RF-модулятор. Потребуется в том случае, если модель телевизора такая, что работает на основе конструкции с лампой. Схема подключения такого устройства не предусматривает работу через какие-либо разъёмы.

Подготовив все необходимые вспомогательные устройства, рассмотрим способы подключения, которые зависят от имеющихся на обоих устройствах разъёмов. Если входы телевизора или выходы приставки и наоборот не совпадают, в таком случае потребуются переходники.

RCA кабель. Самый популярный способ подключения цифровой приставки к старому телевизору – через RCA кабель, который в простонародье называют «тюльпан». Использующийся кабель внешне выглядит как соединение трех отдельных проводов, у которых на конце находится цветной «тюльпан». Если приставка еще не выбрана, то ориентируйтесь на модель, в которой есть RCA-кабель одновременно с HDMI-разъёмом.Подключать RCA-кабель необходимо по следующей схеме:

• Телевизор вместе с ресивером отключите от питания посредством отсоединения штекеров от розеток.
• Установите кабели в соответствующие разъёмы. Внимательно осмотрите маркировку на штекере. Иногда бывает так, что цвет «тюльпана» не всегда подходит под цвет разъёма на телевизоре. Или разъёма два, а штекеров три. В таком случае выбирать провода не придется – обязательно подключите желтый и белый «тюльпан». Желтый отвечает за видеосигнал и изображение, а белый – за монозвук.
• Подключите антенну к цифровой приставке с помощью антенного кабеля.
• Включите телевизор и перейдите в меню, где необходимо выбрать режим подачи сигнала через «AV».
• Настройте телевизионные каналы. Важным фактором является правильная установка антенны в помещении и соблюдение длины кабеля, который не должен быть слишком длинным.
• Настроив сигнал через RCA-кабель, можно начинать присваивать номера каналов на тюнере при помощи пульта управления.

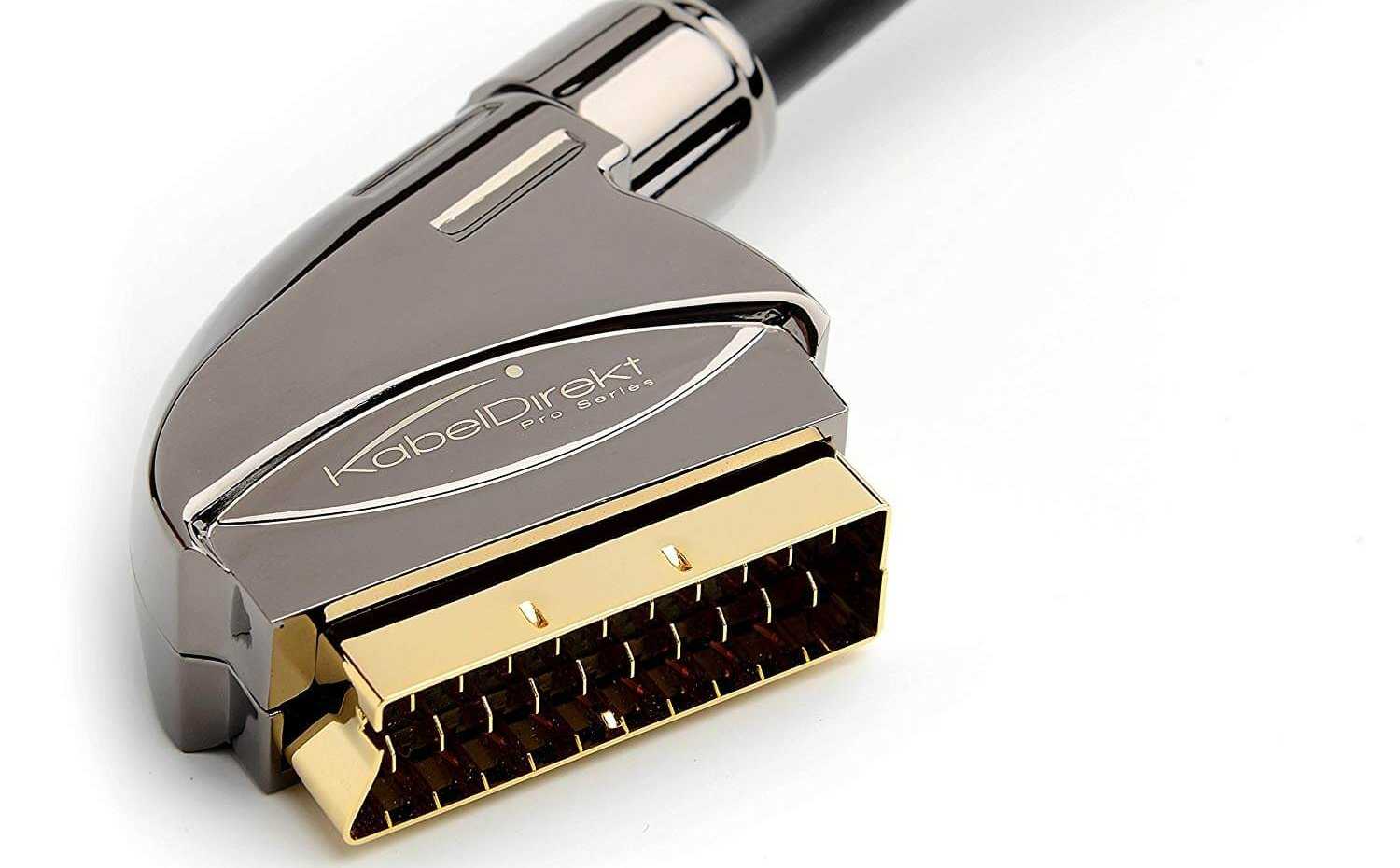

SCART разъём. SCART разъём передает аналоговый и цифровой сигнал телевидения. Такой интерфейс часто можно встретить на телевизорах и ресиверах. Является усовершенствованной версией «тюльпана». Правильно подключить телевизор и DVB-T2 ресивер будет несложно, если на тюнере присутствует подобный разъём. В противном случае придется докупить специальный переходник. Подключать SCART-кабель необходимо по следующей схеме:

• Прежде всего займитесь установкой антенны. Она должна находиться максимально высоко в пределах возможностей помещения. Установить ее нужно в направлении ближайшего ретранслятора.
• Телевизор отключите от питания.
• Подключите цифровую приставку с помощью кабеля SCART. Сначала вставьте штекер в приставку, а затем – в телевизор.
• Включите телевизор и перейдите в меню, где необходимо выбрать режим подачи сигнала через «AV».
• Настройте каналы и запомните их на приставке при помощи пульта управления.

RF-модулятор. Не исключено, что на вашем телевизоре отсутствует AV-разъём. Такое обычно случается, если используются старые приёмники. В таком случае необходимо использовать антенный вход телевизора.

Возникает дополнительная проблема: большая часть моделей цифровых приставок не поддерживают выдачу высокочастотного сигнала на телевизор. Некоторые имеют антенный выход, но он обычно предназначен для подключения следующей приставки. В таком случае придется дополнительно приобрести RF-модулятор. Порядок действий для подключения следующий:

• Необходимо подключить антенну к цифровой приставке.
• Ресивер соедините с RF-модулятором при помощи кабеля-переходника.
• Подключите RF-модулятор к входу антенны на телевизор.

На телевизор будет приходить аналоговый высокочастотный сигнал с DVB-T2 каналами. Настраивать устройство на прием телевизионных каналов нужно так же, как это делалось раньше с аналоговыми эфирными телепрограммами. Вероятнее всего передача звука и видео будут плохими, ведь в старых приёмниках речь о качестве выходящего материала шла в последнюю очередь.

Теперь рассмотрим, как подключить цифровую приставку к телевизору старой модели, когда разъёмы на цифровом тюнере и телевизоре для приема-передачи AV есть, но между собой они никак не стыкуются? Вариантов решения проблемы может быть несколько:

• Купить новую цифровую приставку.
• Использовать переходник под нужный вход.

Рассмотрим варианты используемых переходников:

• Первый вариант: когда на приставке есть HDMI-разъём, а на телевизоре такого разъёма нет. В таком случае простой кабель, на одном конце которого HDMI-разъём, а на другом – под телевизор, не сработает. Причина заключается в разных типах сигналов. HDMI передает цифровой, а VGA, AV, S-video – аналоговый сигнал. Поэтому используйте переходник, а точнее адаптер HDMI на выходы «тюльпан». Конечно, будут потери приёма качества изображения и звука, но по-другому подключиться не выйдет. Дополнительно нужен кабель RCA, чтобы подключить переходник к телевизору. Аналогично и с другими выходами. Например, на телевизоре кроме антенного есть только S-video разъём, тогда потребуется адаптер HDMI – S-video.
• Второй вариант: когда модель цифровой приставки выпущена в начале 21 века, тогда она имеет разъём подключения VGA. Проблема решается с помощью кабеля VGA – HDMI, для звука в таких случаях используется отдельный кабель.
• Третий вариант: когда в приставке имеется только SCART разъём, а необходимо подключение через S-Video. В этом случае также потребуется переходник.

Стоит помнить, что при использовании переходников и дополнительных адаптеров качество приёма входящего сигнала может ухудшиться.

К сожалению, при подключении телевизора старой модели и цифровой приставки могут возникать некоторые проблемы, и это абсолютно нормально, так как используется телевизор устаревшей модели. Решить их можно, соблюдая порядок действий при определенной поломке.

Торможение. Если зависает картинка или звук отстает от изображения, значит, сигнал подключения слабый. На это может повлиять следующее:

• Неправильное направление антенны.Необходимо поправить ее расположение. Если дальность вышки превышает 5 километров, то потребуется дополнительный усилитель сигнала.
• Перебит соединительный кабель. Нередко кабель перебивается под слоем изоляции – в таком случае необходимо заменить его на новый.

Черно-белое изображение. Отсутствие цвета на картинке при просмотре – прямое свидетельство неисправной работы тюнера. На это может влиять следующее:

• Слабый сигнал приёма подключения.
• Отошедшие провода. В этом случае потребуется переподключить всю систему заново.
• Выставлен неправильный формат изображения. На старых моделях устройств по умолчанию стоит моно-воспроизведение цвета, поэтому потребуется переподключиться на режим PAL или AUTO.

Отсутствуют каналы:

• В ситуации, когда каналы есть, но не все они показывают, необходимо заново включить автоматический поиск. Вероятно, каналы, которые не работают, поменяли сигнал передачи. Поиск телеканалов на старых телевизорах осуществляется по инструкции путем нажатия кнопки на пульте дистанционного управления «Автопоиск». Немного подождите, и каналы появятся в перечне доступных к просмотру. Сохраните их.
• Если все каналы показывали и вдруг исчезли, не переживайте. Возможно, на телевизионной вышке проводится профилактика. Другое дело, если каналов нет в списке после первого подключения. Это значит, что подключение было осуществлено неверно. Еще раз все перепроверьте и с помощью автоматического поиска заново настройте их.

Отсутствует звук. Каналы используют звук улучшенного качества в программах. Отсутствие звука на картинке может свидетельствовать о том, что телевизор не поддерживает стерео-формат, решить проблему поможет дополнительный переходник.

Таким образом, старые телевизоры тоже имеют возможность подключить приставку и транслировать цифровое вещание. Соблюдайте правила установки и настройки, и у вас все получится.

Подключение к телевизору и настройка цифровой DVB-T2 приставки

В наследство от аналоговых времен пользователям досталась масса телеприемников, которые не имеют встроенного тюнера и не могут принимать «цифру» напрямую. Для них необходимо дополнительное оборудование – цифровая приставка. Разберемся, как она подключается к телевизору.

Необходимое оборудование

Если театр начинается с вешалки, то прием цифрового вещания – с покупки оборудования. Что потребуется пользователю?

Что уже есть: стандартная комплектация приставки

В комплект приставки для DVB-T2 (стандарт эфирного вещания, используемый в европейских странах и России), как правило, входит следующее:

• Cама приставка.
  Цифровой тюнер (ресивер), принимающий и преобразующий сигнал для передачи его на порты ТВ-приемника. Современные приставки часто обладают дополнительными функциями (запись на флеш-карту, отложенный просмотр, поддержка Wi-Fi и т. д.).
• Пульт дистанционного управления.
  Практически все современные приставки, начиная уже от среднего ценового класса, оснащены ПДУ на ИК-лучах.
• Блок питания.
  Может быть как внутренним, встроенным в ее корпус, так и внешним. В последнем случае в комплект входит адаптер, подключаемый к розетке, и соединительный кабель, от которого и идет питание к ресиверу.

Что нужно еще: дополнительное оборудование

Кроме самой приставки, для подключения потребуются:

• Антенна.
  Она нужна для приема наземного или спутникового сигнала. Для просмотра цифрового ТВ с наземных ретрансляторов обязательно приобретение отдельной ДМВ-антенны. Она не нужна лишь в тех случаях, когда «цифра» транслируется по кабельному вещанию или же если есть доступ к общедомовой антенне с поквартирной разводкой.

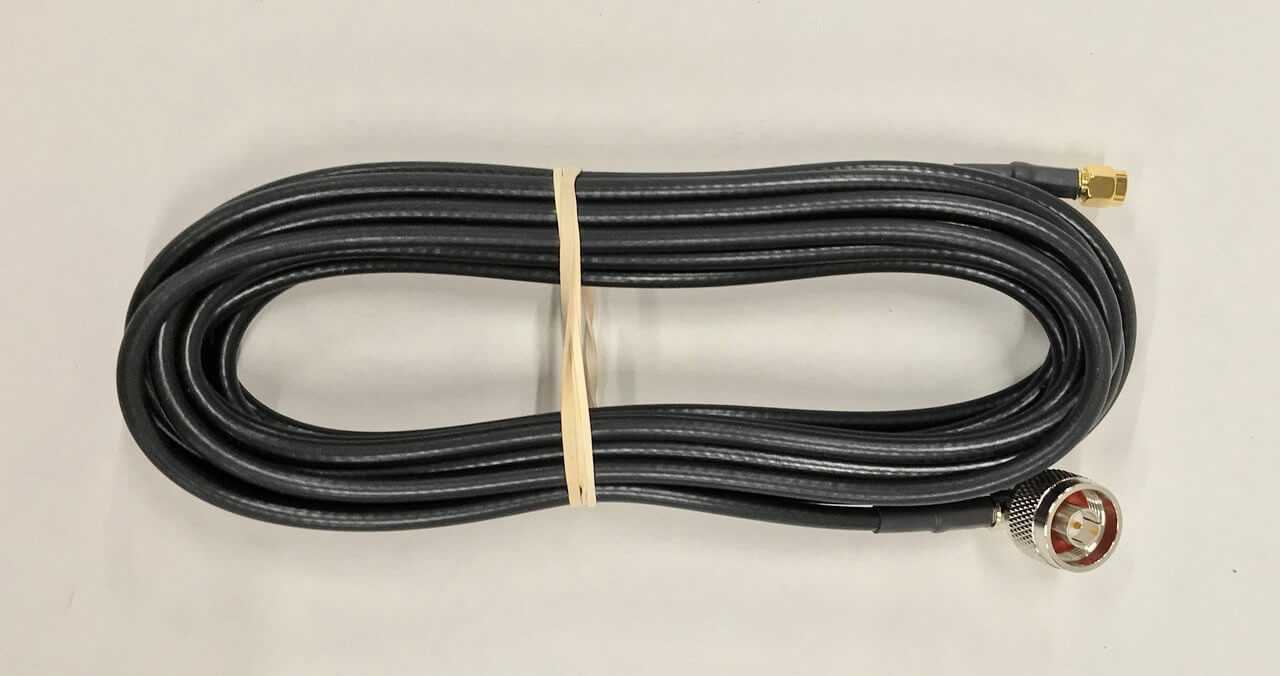

• Антенный кабель и соединительные штекеры .
  Нужны для [link_webnavoz]подключения ДМВ-антенны[/link_webnavoz]. Обычно действует правило: чем выше установлена антенна, тем лучше прием. Но для ее соединения с тюнером нужен специальный коаксиальный кабель . Поскольку же он продается по метрам и режется по заказанной покупателем длине, потребуется еще минимум 2 штекера для подключения его к антенне и ТВ-ресиверу.

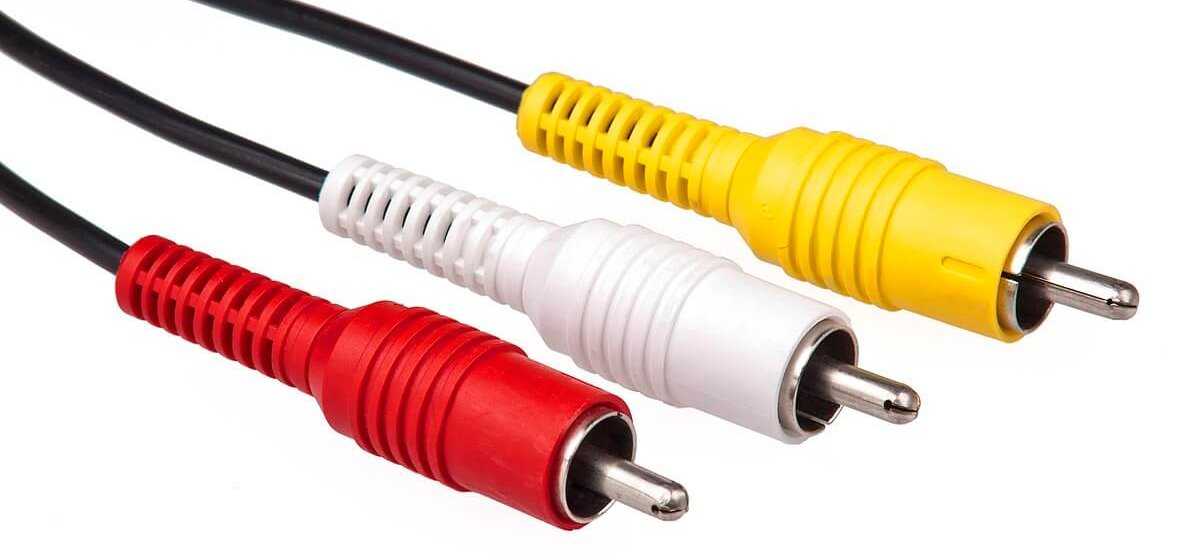

• Кабель RCA («колокольчики»).
  По нему сигнал передается от приставки непосредственно на входные разъемы телевизора. На конце обычно имеет три штекера: 1 для видео и 2 для правого и левого аудиоканала. Этим кабелем ресивер подключают к старым моделям телевизоров. Кабель может входить в комплект приставки, но иногда отсутствует. Тогда его придется приобрести отдельно или заменить на следующий тип.
• Кабель HDMI.
  Он используется для тех же целей, что и «колокольчик», но применяется в новейших моделях ресиверов и телевизионных приемников. Обеспечивает намного более качественную передачу сигнала, однако может использоваться далеко не везде и потому обычно в комплект не входит.

Назначение разъемов: что для чего нужно

Чтобы подключить приставку к телевизору, надо соединить между собой кабелями антенну, ресивер и сам телевизор. Для подсоединения кабелей нужны соответствующие разъемы, а сейчас используется далеко не один стандарт. Куда и какие штекеры нужно втыкать?

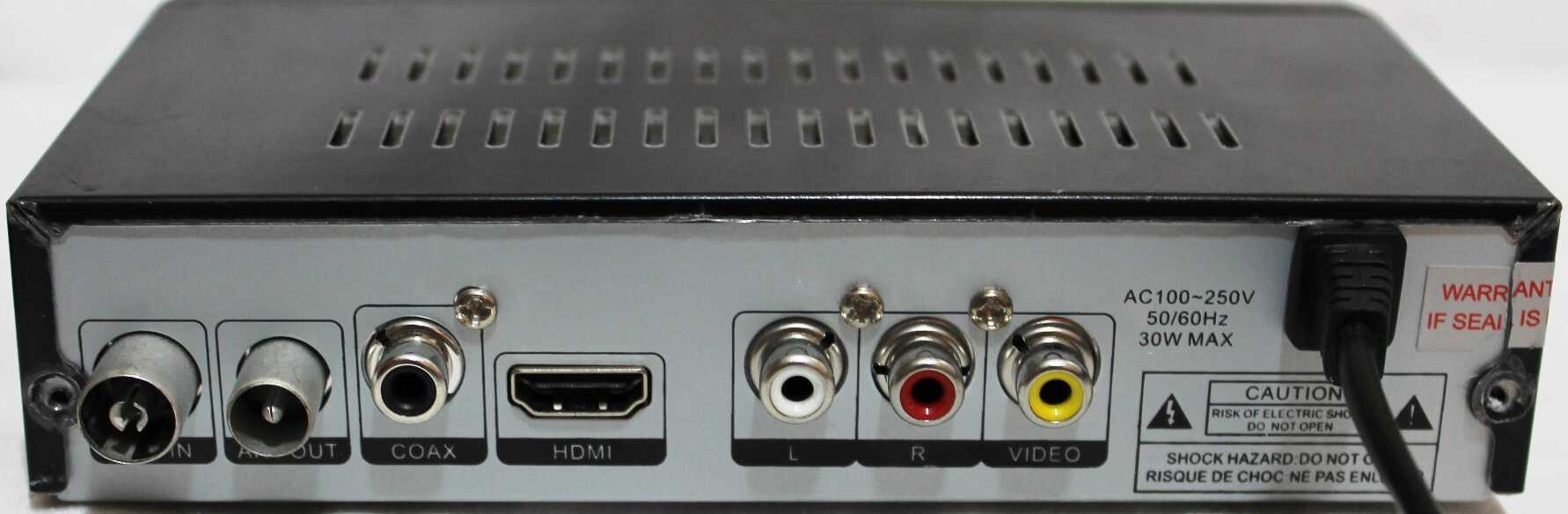

Стандартные разъемы

На каждой приставке, вне зависимости от ее типа, должны быть два разъема:

• Антенный вход.
  Может быть подписан как «RF IN» или «ANT IN». Сюда подсоединяется штекер от эфирной антенны или распределительного щита кабельного телевидения.
• Вход для блока питания.
  Маркируется как «DC-5V», «DC-IN». В него вставляется идущий в комплекте БП. В некоторых моделях шнур питания делается несъемным.

Кроме обязательных, есть ряд разъемов, которые встретятся почти всегда:

• Антенный выход.
  Может называться «RF-OUT», «RF-LOOP», LOOP-OUT». Предназначен для последовательного подключения другой приставки. На моделях, которые имеют встроенный ВЧ-модулятор, сигнал с этого порта можно направить на антенный вход телевизора и ловить местное аналоговое ТВ.
• RCA-выход.
  С него видео- и аудиосигнал входит через соответствующие штекеры (помеченные красным, белым и желтым цветом) телевизора. Используется для большинства старых телеприемников, но уже не обеспечивает высокого качества изображения.

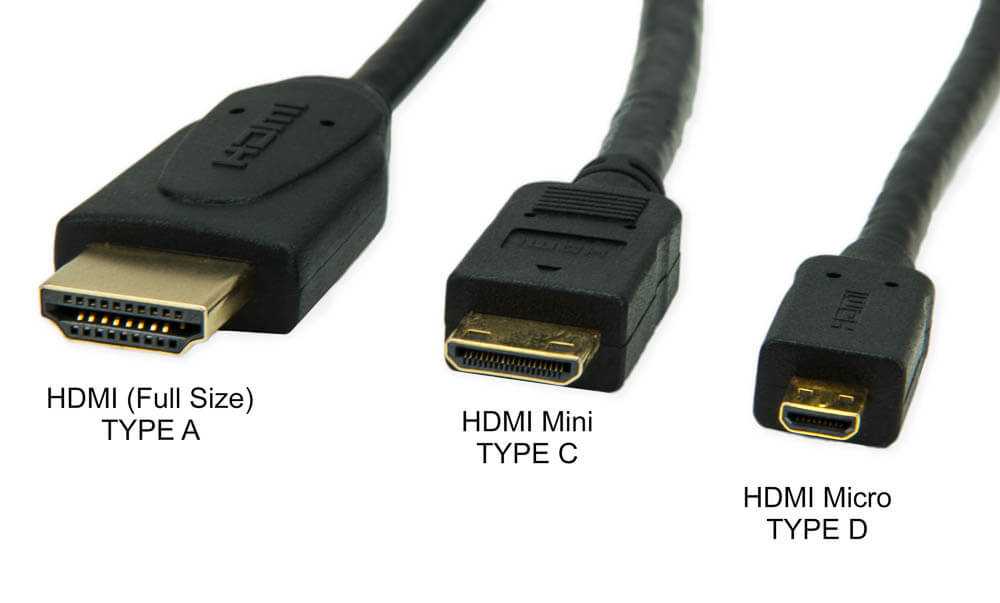

• HDMI.
  Цифровой выход высокой четкости. Если телевизор имеет соответствующий вход, то рекомендуем использовать именно этот разъем, а RCA оставить только для вывода звука на внешние колонки.
• USB.
  Знакомый по компьютерам разъем. Используется для подключения внешних накопителей (от флешки до HDD). В результате появляется возможность записывать передачи или просматривать видео- и аудиофайлы поддерживаемого формата. Кроме того, если приставка имеет такую функцию, через этот разъем можно подключать модуль для Wi-Fi.

Редкие разъемы

Помимо распространенных, на цифровых приставках могут иметься и редкие разновидности разъемов. К ним относятся:

• VGA.
  Это старый разъем, разработанный еще в 1987 году для подключения компьютерных мониторов к видеокарте. Позднее им иногда пользовались для того, чтобы подключать DVD-проигрыватели. Обычно он используется для плазменных и ЖК-телевизоров. Сейчас устарел и активно вытесняется HDMI. Дополнительно требует подключения звука по отдельному кабелю.
• SCART.
  Это стандартный разъем для техники, используемой на территории Европы. Поэтому он часто встречается не только в телевизорах, но и в приставках, ориентированных на европейский рынок.
• S-Video.
  Старый разъем, активно использовался для видеоплееров и игровых приставок. Сейчас обычно требует покупки переходника. Обеспечивает высокое качество телесигнала, но только для стандартной четкости: HD-изображение не передает.

Подключение цифровой приставки

К современному телевизору

Если телевизор более или менее новый и поддерживает хотя бы RCA, подключение ресивера выглядит следующим образом:

1. Телевизор выключается.
2. К ресиверу подключаются кабели от антенны и блока питания.
3. Телевизор и приставка соединяются одним из имеющихся способов ( RCA , SCART , HDMI ) с помощью соответствующих кабелей. Поскольку RCA имеет цветовую маркировку, а SCART и HDMI – соответствующую форму входных и выходных штекеров, ошибиться здесь сложно.
4. При наличии выхода RF-OUT он соединяется с антенным входом телевизора (так можно будет смотреть одновременно цифровые и аналоговые каналы).
5. Включите телевизор. В меню выберите соответствующий вход, к которому вы подключили тюнер (AV, SCART, HDMI).

К старому телевизору

Если телевизор очень старый (что-то вроде советских «Рубина» или «Горизонта») и не имеет вообще никаких цифровых входов, его можно попытаться подключить через антенный кабель, используя на ресивере выход RF OUT. Для этого требуется, чтобы приставка поддерживала такой режим.

Настройка каналов

Настройка каналов через приставку производится по пошаговой инструкции к этому устройству.

Порядок ее выглядит следующим образом:

1. Включаются приставка и телевизор.
2. В меню ресивера выбирается пункт «Настройка».
3. Выбираем страну и тип сигнала. Для России это будет DVB-T2.
4. Включается пункт «Автоматический поиск сигнала» или аналогичный.
5. Ресивер перебирает доступные ему частоты и обнаруживает имеющиеся на них каналы.
6. Если программы обнаружены, нужно в меню выбрать пункт «Сохранить». После этого найденные каналы можно просматривать.
7. Если каналы не обнаружены, можно попытаться найти их с помощью ручной настройки. Для этого нужно ввести частоту, на которой производится вещание в этой местности. После обнаружения каналов они тоже сохраняются в памяти приставки.

Проверка качества сигнала

Иногда бывает, что какие-то каналы не ловятся. Частой причиной для этого является низкий уровень сигнала.

Чтобы это выяснить, нужно воспользоваться функцией проверки. Обычно она запускается клавишей «INFO» на ПДУ приставки. После этого ресивер выдаст на экран оценку качества:

1. От 50% и выше – это нормальный показатель, можно пользоваться.
2. Ниже – нестабильный прием. Возможно, придется перенести антенну, нацелить ее точнее либо обзавестись усилителем сигнала.

Подключение нескольких телевизоров к одной приставке

Часто в одном доме имеются несколько ТВ-приемников. Можно ли их подключить к одному ресиверу, чтобы члены семьи могли их смотреть, не мешая друг другу?

При подключении «цифры» сигнал идет напрямую на экран и к динамикам. Поэтому показывать телевизор будет только то, что в данный момент транслирует ему приставка.

Поэтому существуют два варианта:

1. Если устраивает, что оба телевизора будут передавать одно и то же изображение с синхронным звуком, можно с помощью кабельного делителя подключить их к соответствующим выходам на приставке. Проблемы если и будут, то, разве что, с затуханием сигнала, если кабель окажется со слишком высоким сопротивлением.
2. Если же хочется смотреть разные каналы на 2-х и более телевизорах, надо покупать делитель уже для антенного кабеля и второй ресивер. Обойти эту проблему невозможно.

Возможные проблемы и их решение

Каналы вообще не ловятся

Иногда подключенная приставка не находит ни одного канала. Из-за чего это может быть и что делать?

• Неисправность кабеля.
  Возможно, плохо подсоединен антенный кабель во входном гнезде либо он отпаялся на антенне. Исправить можно, проверив разъемы и целостность кабеля.
• Неправильно направлена антенна.
  Причем если наземная антенна может поймать отраженный сигнал, то спутниковая тарелка очень узконаправленная и принимать может только в небольшом угле. Исправить можно, проверив ориентацию антенны и при необходимости уточнив настройку по направлению.
• Антенна неподходящего типа.
  Это наблюдается при попытке ловить цифровое ТВ на старую антенну, которая хорошо принимала аналоговые каналы. Если использовалась антенна для МВ-диапазона, ее придется заменить на ДМВ. Других вариантов нет: цифровое ТВ вещает только на дециметрах.
• В случае с кабельным телевидением – повреждение провода или распределительной коробки.
  Необходимо обратиться к провайдеру и вызвать ремонтников.
• Используется ресивер, не принимающий DVB-T2.
  Проверить можно, ознакомившись с инструкцией или с информацией на сайте производителя. Исправить тут ничего нельзя, можно только приобрести новую аппаратуру.

Ловится только часть каналов

Другой типичной проблемой является отсутствие части каналов. Как можно выявить и устранить причину?

• Проверить, какие вообще каналы ловятся в той точке, где находится антенна.
  Сделать это можно с помощью сервиса «Интерактивная карта ЦЭТВ». Тут нужно помнить, что цифровое ТВ передается мультиплексами – наборами по 10 каналов (есть 2 основных мультиплекса, в МСК и Крыму имеется доступ к третьему с меньшим количеством каналов). Возможно, конкретный ретранслятор, на какой направлена антенна, в самом деле не транслирует 2-ой мультиплекс. В этом случае можно попытаться поиграть с направлением антенны: возможно, удастся поймать сигнал с другого, «полноценного» ретранслятора.
• Ошибки при настройке ресивера.
  Часть каналов могла оказаться не записанной в его память и сбиться. Поскольку цифровое ТВ передается мультиплексами, то в отличие от аналогового либо ловятся все сразу, либо ни один: набор из 10 каналов идет на одной частоте. Чтобы исправить ситуацию, нужно перенастраивать ресивер.

Слабый сигнал

Если приставка показывает, что сигнал слабого уровня, то причинами могут быть:

• Большое расстояние до ретранслятора.
  Чем ближе до передающей антенны и мощнее передача, тем выше уровень сигнала. Исправить ситуацию можно, приобретя более качественную антенну с коэффициентом усиления не менее 15 Дб либо применив, кроме ресивера, еще и усилитель сигнала.
• «Радиотень».
  Радиоволны ДМВ-диапазона во многом похожи на свет: они распространяются в зоне прямой видимости, и многие объекты для них непрозрачны. Может оказаться, что либо антенну от ретранслятора отделяет холм, либо она находится в низине, либо между ней и передающим ретранслятором находится «непрозрачный» объект (например, железобетонное здание, стальной высокий забор и т. п.). Исправить можно, изменив местоположение антенны. В некоторых случаях удается, поиграв с ориентацией антенны, поймать отраженный сигнал подходящего качества;
• Для спутникового ТВ – погодные условия.
  Хотя частоты, на которых вещают спутниковые ретрансляторы, неплохо проходят сквозь облака, некоторые погодные условия (например, грозовые тучи) могут серьезно ослабить сигнал. Здесь единственный способ решения проблемы – это дождаться, когда прекратится непогода.

Нет сигнала

Если сигнала нет вообще, причинами могут быть:

• Поломка антенны или обрыв кабеля.
  Нужно тщательно проверить кабель от его места соединения с антенной до штекера.
• Технические работы у провайдера или на вышке ретранслятора.
  Проверить можно на официальных сайтах или в местных новостях. Здесь можно только ждать.

Изображение тормозит или зависает

Зависание изображения связано обычно со следующими причинами:

• Помехи.
  В отличие от аналогового ТВ в «цифре» приемник пытается восстановить сигнал. Поэтому при сильных помехах вместо ряби и шипения будут паузы в звуке, «кубики» на экране, замедление кадра. Если помехи связаны с погодными условиями, нужно переждать. Если же работой каких-то устройств поблизости (например, радара ГИБДД: иногда они мешают приему) – попытаться изменить настройку, найдя другую частоту;
• Устаревшее ПО.
  Это характерно для спутникового ТВ. Здесь нужно получить комплект обновления через инфоканал или компьютер;
• Конфликт оборудования.
  Иногда телевизоры китайского производства крайне своеобразно принимают сигнал. Здесь можно попытаться перепрошить телевизор в специализированной мастерской.

Каналы были, но пропали

Если раньше прием был, но прекратился, причинами могут быть:

• Технические работы. Здесь можно только ждать;
• Поломка в системе передачи сигнала. Нужно проверить целостность провода и штекера, для кабельного ТВ – сохранность распределительных устройств в подъезде;
• Поломка приставки. Нужно обратиться в ремонт.

Важно: Это распространенные причины неполадок и способы их устранения. В сложных ситуациях следует обратиться к мастерам.

Как подключить приставку цифрового телевидения к телевизору

Переход на цифровой формат телевещания постепенно подходит к своему логическому завершению, количество аналоговых ретрансляторов значительно сократилось. Соответственно пришло время разобраться, как подключить цифровую приставку к телевизору. Чтобы обеспечить просмотр телепередач в цифровом формате, потребуется подходящая антенна и приставка DVB-T2.

• Типы подключений
  RCA
• SCART
• HDMI
• Подсоединяем ресивер к новому ТВ
• Подсоединяем к старому ТВ
• Поиск доступных каналов
• Наиболее распространенные проблемы при подключении
• Можно ли подключить к приставке два телевизора
• В завершение

Необходимое оборудование

Для просмотра цифрового вещания, в отличие от аналогового, понадобится ресивер, осуществляющий декодирование сигнала. Многие современные модели телевизоров (Филипс, Самсунг, Сони, Тошиба, LG, Panasonic и т.д.) оборудованы таким блоком. Чтобы убедиться в этом, следует обратиться к руководству пользователя, эта краткая инструкция прилагается к каждому изделию. Заодно проверьте, поддерживает ли встроенный тюнер формат DVB-T2, если нет — потребуется приобрести ресивер.

Ресивер Супра

В зависимости от набора функциональных возможностей, стоимость такого устройства может варьироваться в пределах 800 – 3000 рублей. Заметим, что многие провайдеры цифрового кабельного телевидения предоставляют подписчикам ресиверы в аренду.

Помимо этого, нам потребуется получить цифровой сигнал. В городах и крупных населенных пунктах с этим проблем не возникнет, достаточно обратиться к местным провайдерам. Жителям сельской местности понадобиться установить антенну дециметрового диапазона или спутниковую тарелку. Последнее предпочтительней, поскольку не факт, ваш дом находится в зоне покрытия ближайшего цифрового ретранслятора. Помимо этого вариант со спутниковой тарелкой дает более широкий выбор телевизионных каналов.

Как подключить тюнер к ТВ-приемнику Филипс

Аналоговое телевидение уходит в прошлое, так как на замену пришла новая технология, позволяющая получать картинку идеального качества. Для приема цифрового формата необходимо специальное оборудование для декодирования. Владельцам современных ТВ-приемников повезло больше, там данный модуль является встроенным.

Большинство приемников Philips, выпущенных до 2011 года, требуют подключения отдельной приставки для приема формата DVB-T2. Цифровые тюнеры отличаются между собой по техническим параметрам и функциональным возможностям. А способы подключения приставки для цифрового телевидения к телевизору Филипс особо не отличаются друг от друга. При подсоединении и настройке тюнера рекомендуется посмотреть, что входит в его стандартную комплектацию.

Подключение к ТВ-приемнику осуществляется посредством RCA или HDMI кабеля, хотя второй вариант предпочтительней. Разъемы для подсоединения находятся на тыльной стороне корпуса приставки.

Антенный вход чаще используется жителями сельской местности. Для приема цифры им потребуется приобрести дециметровую антенну, поскольку работающее в диапазоне МВ приемное устройство не подойдет.

Процесс пошагового подключения цифровой приставки к телевизору Филипс выглядит следующим образом:

Последний этап – это включение оборудования с помощью пульта ДУ.

Стандартная комплектация цифровой приставки

Рассмотрим, что входит в стандартный набор к ресиверу, эта информация может быть полезной при его подключении к телевизионному приемнику.

Стандартная комплектация цифровой приставки

Перечислим, что изображено на рисунке:

• А – руководство пользователя, рекомендуем тщательно ознакомиться с этой инструкцией, чтобы получить полное представление обо всех функциональных возможностях устройства и его подключении к ТВ и антенне.
• В – кабель «Тюльпан» (RCA) с характерными разъемами, позволяет подключить приставку практически ко всем современным моделям телевизионных приемников.
• С – устройство для дешифровки и преобразования цифрового сигнала в аналоговый (ресивер).
• D – упаковочная коробка.
• Е – пульт для дистанционного управления устройством.
• F – элементы питания к пульту ДУ.
• G – сетевой адаптер, для подключения устройства к бытовой электросети.
• H – талон на гарантийное обслуживание.

Базовая комплектация может незначительно отличаться от той, что показана на фото (например, «Тюльпан» заменен HDMI кабелем).

Канал не установлен Philips, что делать?

Ошибка «канал не установлен» чаще всего появляется в случае сбоев с подключением к телеканалам. Чаще всего исправить проблему помогает их переустановка. Подробнее рекомендуем смотреть в блоке о том, как установить каналы на телевизоре Philips. Еще проблемы с обнаружением каналов могут вызывать другое оборудование.

• Пробуем подключить интернет не через Wi-Fi, а по кабелю. Таким образом выход в сеть становится стабильнее и исключаются проблемы со связью.
• Проверяем работоспособность роутера. Стоит его сначала перезагрузить, а затем – попробовать подключиться с телевизора и другого устройства.
• Обновляем прошивку телевизора. Подробнее в следующем пункте.

Разъемы и их назначение

На задней панели устройства имеются различные разъемы, кратко расскажем, для чего они предназначены.

Рис 3. Разъемы ресивера SDT-96 из модельного ряда SUPRA

Пояснение к рисунку:

1. Антенный выход.
2. Разъем для подключения спутниковой тарелки, дециметровой антенны или кабеля местного провайдера.
3. Гнездо для HDMI кабеля, позволяет подключать монитор или телевизор, оснащенный таким входом (цифровой выход, может передавать звук и изображение).
4. Гнезда под кабель «Тюльпан» (передает аналоговый видеосигнал, а также стереозвук).

Некоторые устройства могут быть дополнительно оснащены разъемом «SCART», к нему подключается телевизор, видеомагнитофон или DVD-проигрыватель с функцией видеозаписи.

Ресивер с разъемом «SCART»

Помимо этого могут встретиться аппараты, где вместо гнезда HDMI установлены выходы D-SUB (рис. 5) или DVI.

Рис 5. Цифровая приставка со стандартным VGA (D-SUB) выходом

Обратим внимание, что такие интерфейсы не передают звук, поэтому потребуется дополнительное соединение с помощью «тюльпанов» для его передачи.

Что такое цифровое эфирное вещание в формате DVB T2

Цифровое вещание — новый способ передачи звука и видеосигнала путем кодирования этих данных в формате MPEG.

Даже бюджетные современные телевизоры обычно имеют встроенный цифровой тюнер, а на более дорогих телеприемниках добавляются тюнеры для кабельного и спутникового вещания.

На старых телевизорах встроенный тюнер отсутствует, и если пользователь желает смотреть цифровые каналы, решением проблемы станет покупка ресивера.

Стандарты цифрового телевидения

В России действует европейский стандарт частот DVB, имеющий несколько видов:

• DVB-C и DVB-C2 — кабельное телевещание;
• DVB-S и DVB-S2 — спутниковое телевещание;
• DVB-T и DVB-T2 — эфирное телевещание.

Эфирное вещание доступно каждому владельцу современного телевизора или тв-ресивера. Для подключения кабельного или спутникового телевидения, необходимо обратиться к провайдеру, который оказывает такую услугу.

Процесс подключения цифровой приставки к новому телевизору пошагово

Важно! Все манипуляции необходимо делать с выключенной техникой. Если подключать работающее оборудование, есть большая вероятность выхода его из строя.

Распишем порядок наших действий:

1. Необходимо выбрать интерфейс подключения приставки к ТВ. Он может быть аналоговым (тюльпаны, D-SUB, SCART) или цифровым (HDMI, DVI). Выбор делается в зависимости от конкретной модели телевизора. Несмотря на то, что многие телевизионные приемники класса FULL HD имеют аналоговый вход, лучше подавать на них «цифру», поскольку двойное преобразование сигнала отрицательно отразится на качестве «картинки».

HDMI вход на телевизоре
Данный интерфейс позволяет передавать видеосигнал и звук, поэтому подключение можно выполнить одним кабелем.

Если телевизор не имеет цифрового входа, он подключается любым аналоговым интерфейсом, проще всего это сделать с помощью тюльпанов. В том случае, когда на устройстве имеется только громоздкий разъем SCART, то можно приобрести для него переходник на тюльпан. Таким способом можно подключить практически любые модели, кроме совсем древних.

1. Проверяем наличие необходимого для подключения кабеля, он может идти в комплекте к ресиверу или телевизионному приемнику. Если обнаружить таковой не удалось, потребуется его приобрести.
2. Удаляем с приставки защитную пленку (если она имеется), устанавливаем ее на выбранное место и подключаем к телевизору. Кабели сделаны таким образом, что вставить их в непредназначенный для этого разъем физически невозможно. Исключение – тюльпаны, их можно перепутать местами. Но, чтобы предотвратить это, производители делают гнезда под них соответствующего цвета.

Стандартные цвета разъемов RCA интерфейса (тюльпаны)
Как видите, цвета разъемов совпадают с расцветкой гнезд (4 на рис.3).

1. Подключаем питание к приставке. Если сетевой адаптер встроенный, просто всовываем штекер в розетку, выносной блок питания предварительно подсоединяем к соответствующему гнезду ресивера.
2. Подключаем к антенному входу (2 рис. 3) кабель провайдера, дециметровую антенну или спутниковую тарелку.
3. Вставляем батарейки в пульт, включаем приставку и телевизор.

На этом процедура подключения закончена, и можно приступать к настройке каналов. Если у вашего телевизора нет перечисленных выше интерфейсов, не расстраивайтесь, мы расскажем, как выйти из создавшегося положения.

Как проверить качество сигнала

Чтобы понять, что все правильно подключили и настроили, нужно протестировать качество сигнала.

На корпусе тюнера есть кнопка «Info». После троекратного нажатия на экране ТВ загорится окно с информацией. Если показатели в меню выше 51%, то ошибок нет, уровень приемлемый. При нестабильном приеме переносят антенну в другое место – поднимают повыше или ориентируют на вышку-транслятор. Специальный усилитель применяют для увеличения мощности.

Цифровое ТВ передается мультиплексами (по 10 каналов), поэтому придется проверять качество сигнала для всех наборов. Каждый из элементов принимают разные передатчики, что оказывает влияние на конечном результате. На изображение во время трансляции воздействует ограниченное разрешение экрана.

Подключение к старому телевизору

Преобразователь сигнала может работать даже со старыми моделями телевизионных приемников при подключении их к антенному выходу (1 на рис. 3). Для этого понадобится кусок антенного провода соответствующей длины и два антенных штекера. Чтобы не утруждать себя пайкой, можно взять специальные F-разъемы, процедура их монтажа на кабель продемонстрирована на рисунке 8.

Установка на кабель F-разьема

Порядок действий:

1. Снимаем изоляцию с антенного кабеля, аккуратно, чтобы не повредить оплетку (достаточно очистить 15 мм).
2. Загибаем оплетку, как показано на картинке.
3. Аккуратно снимаем изоляцию с центральной жилы.
4. Необходимо оголить 10 мм центрального провода.
5. Накручиваем разъем по часовой стрелке.
6. Делаем это до тех пор, пока центральная жила не будет выступать на 2 мм от разъема.

Изготовленным кабелем подключаем антенный вход телевизора к соответствующему выходу приставки. Таким способом можно подключить любой телевизор, будь-то Горизонт 101 или легендарный КВН.

Настройка

Приставка настраивается таким же образом как телевизор, а именно:

• Вызывается меню при помощи одноименной кнопки на пульте.
• Выбираем соответствующую команду, запускающую сканирование каналов.
• Когда сканирование закончено, сохраняем список обнаруженных каналов, при желании их можно сгруппировать определенным образом, дать название и т.д.

Подробную инструкцию и описание функциональных возможностей можно найти в руководстве пользователя. В большинстве случаев интерфейс меню интуитивен, поэтому настроить ресивер также просто, как и подключить цифровую приставку к телевизору.

Как подключить цифровую приставку к домашнему телевизору

Произвести поиск бесплатных каналов цифрового телевидения можно двумя способами: вручную и в автоматическом режиме.

Автоматическая настройка каналов предусматривает следующий порядок действий:

1. Телевизор переводят в режим приёма видеосигнала. При этом на экране должно появиться меню сопряжённой с ним приставки и, в частности, мастер настройки, если устройство подключается впервые.
2. Выбирают страну и язык интерфейса, то есть Россию и русский. Если есть такая необходимость, то выбирают формат вещания, а именно DTV-T.
3. Переходят в третий пункт рабочего меню и активируют функцию автопоиска, подтвердив свои действия нажатием «ОК».
4. Дожидаются завершения настроек и появления списка доступных каналов, сохраняют внесённые изменения параметров оборудования.

Если после завершения всех описанных процессов не удалось добиться требуемых результатов, то необходимо перейти в ручной режим:

Перейти в раздел поиска и выбрать соответствующий пункт.
Кликнув «ОК», запустить настройку каналов.
При необходимости по запросу системы ввести данные о частоте и диапазоне

Важно учитывать, что поиск каналов осуществляется не по отдельности, а пакетами, каждый из которых имеет свои параметры. Нужные показатели можно найти через Интернет на специализированных региональных сайтах и форумах.
После завершения поиска всех каналов сохранить настройки.

Нередко после перехода на «цифру» пользователям приходится сталкиваться с исчезновением местных каналов, которые до этого присутствовали в аналоговом формате. Избежать этого можно, выбрав сразу два вида поиска (цифровой и аналоговый), указав в соответствующей строке меню DTV-T/DTV-T2.

Виды подключений приставки к ТВ

Схема подключения тюнера к телевизору будет изменяться в зависимости от доступных интерфейсов. Если пользователь придерживается экспертных рекомендаций и инструкций, то проблем не возникнет. Чтобы подсоединить приставку для цифрового телевидения , воспользуйтесь одним из следующих интерфейсов:

• RCA;
• HDMI;
• SCART;
• антенный вход.

Во многом на итоговом выборе сказывается и модель телевизора. Например, старые ТВ не оборудованы цифровым интерфейсом HDMI, поэтому придётся настраивать подключение с помощью аналоговых разъёмов. Рассмотрим каждый из представленных вариантов более подробно.

RCA-разъём («тюльпаны»)

Это очень универсальный и простой вариант. К использованию аналогового интерфейса RCA прибегают преимущественно владельцы старых телевизоров. Новая техника оснащена цифровыми разъёмами. « Тюльпаны » способны стать причиной снижения качества трансляции, но если речь идёт о подключении кинескопного ТВ с небольшой диагональю, то это не должно стать проблемой. Потеря качества будет практически незаметна.

С целью настройки подключения вставьте штекеры кабеля RCA в соответствующие разъёмы. Они промаркированы разными цветами. Поэтому можно легко определить, какой штекер нужно вставить в тот или иной порт. Для наглядности расшифруем значение штекеров:

• жёлтый цвет – видео;
• белый и красный цвет – аудио.

Когда штекеры вставлены, подключите телеантенну к тюнеру. Кабель следует подсоединить в разъём с маркировкой RF IN.

Цифровой интерфейс обеспечит одновременную передачу видео и аудио. Разъём HDMI выгодно отличается от альтернатив чистым звучанием и картинкой высокого качества. Через такой кабель может передаваться изображение с разрешением в 1080p. Частота трансляции звука – 192 кГц. Представленные параметры полностью соответствуют премиум-стандартам передачи медиаконтента. К современным телевизорам DVB- T2-приставки подключаются именно через интерфейс HDMI. Такая схема соединения будет оптимальной также для тех пользователей, которые хотят использовать тюнер в качестве мультимедийного центра. Не стоит покупать слишком длинный кабель, поскольку это может стать катализатором потери качества.

SCART

Этим интерфейсом преимущественно оснащены компактные тюнеры. По техническим характеристикам разъём ничем не уступает «тюльпанам». Настроить подключение можно с помощью кабеля RCA при условии наличия переходника на SCART. На телевизорах порт встречается редко, преимущественно им оборудованы старые модели.

Кабель антенны

Есть ещё вариант с подсоединением тюнера к ТВ через антенный кабель . Этот метод актуален для владельцев дешёвых ресиверов, которые не оборудованы альтернативными интерфейсами. Вставьте коаксиальный кабель в разъём ресивера с маркировкой RF IN. Второй конец нужно подключить к порту RF OUT, который находится на задней панели телевизора.

Когда кабель подключён, запустите процесс поиска каналов. Когда передачи будут найдены, список отобразится на экране ТВ. Ручной поиск займёт больше времени. Пользователю предстоит ввести частоту, на которой вещает местная вышка. Главный недостаток такого подключения – низкое качество трансляции. Конечно, HDMI превосходит данный вариант по всем параметрам. Преимущественно антенным кабелем подсоединяются к тюнерам старые телевизоры.

Назначение разъёмов: что для чего нужно?

Для передачи сигнала между совместно работающими электронными устройствами (в данном случае это антенна, ресивер и телевизор) необходимо наличие в них входных и выходных разъёмов, а также соединительные кабели.

Разъёмы устройств и штекера кабелей могут иметь различный стандарт исполнения, и пользователь должен чётко разбираться в их подключении.

Стандартные разъёмы

При всём разнообразии приставок основные разъёмы, расположенные на задней панели, у них аналогичны:

• DC5V — гнездо подключения сетевого адаптера (5 вольт постоянного напряжения, при отсутствии встроенного блока питания);
• RF IN — гнездо для подключения приёмной антенны;
• RF OUT (LOOP) — сквозной выход приёмной антенны (через него можно подключить второй ресивер, а также телевизор или видеомагнитофон, которые будут принимать через внешнюю антенну аналоговый сигнал);
• VIDEO — композитный видеовыход для подключения телевизора;
• FUDIO L/R — стереофонический композитный аудиовыход (L — левый канал, R — правый);
• HD OUT — высококачественный цифровой видео- и аудиовыходы (HDMI).

На передней панели также может находиться USB порт, предоставляющий пользователю следующие возможности:

• воспроизводить медиа файлов с внешних накопителей;
• записывать видео- и аудиофайлы;
• подключать USB-HUB и USB-WiFi адаптеры (последний со встроенной антенной обеспечивает доступ в интернет и позволяет просматривать IPTV, прослушивать музыку, а также пользоваться другими функциями SMART TV);
• обновлять программное обеспечение ресивера.

Редкие разъёмы

В некоторых устройствах DVB-T2 могут встречаться и другие разъёмы:

• SCART — «евроразъём» (обычно они встречаются в ресиверах европейских производителей), который выполняет те же функции, что и 3 композитных разъёма RCA ;
• D-SUB — выход, чаще всего применяемый в компьютерной технике, при подключении к телевизору передаёт только видеосигнал;
• DVA — разъём, с помощью которого также можно передавать только цифровой видеосигнал;
• S-VIDEO — выход для компонентного аналогового видеоинтерфейса, при подключении к ТВ приёмнику передаёт видеосигнал стандартной чёткости.

Необходимое оборудование

На данный момент существуют разные способы подключения, а именно к спутниковым тарелкам, кабельному ТВ, а также к сети Интернет. При этом для использования цифрового вещания потребуется ресивер, главной функцией которого является декодирование сигнала. Как уже было отмечено, подавляющее большинство современных моделей телевизионной техники с завода оснащены подобными устройствами.

При отсутствии интегрированного ресивера его придётся приобрести отдельно

При выборе приставки важно помнить, что по большому счёту её можно подключить практически к любому устройству, независимо от его модели и года выпуска. Если речь, конечно же, не идёт об откровенно антикварных образцах техники

В соответствующем сегменте современного рынка цифровых устройств представлен более чем широкий ассортимент ресиверов разных производителей. Все они друг от друга отличаются качеством сборки, надёжностью, сроком эксплуатации, функциональностью и, разумеется, стоимостью. С учётом подобного разнообразия неопытные пользователи часто совершают ошибки при выборе приставки. Как показывает практика, нередко приобретаются неоправданно дорогие модели. Специалисты настоятельно рекомендуют при покупке устройства во главу угла ставить собственные потребности и финансовые возможности.

Важно также предусмотреть задачи, которые должно будет выполнять данное электронное устройство. Часто речь идёт как о трансляции ТВ-каналов, так и эксплуатации приставки в качестве медиаплейера и для подключения к телефону, а также другим мобильным устройствам

В подобных ситуациях оправданным будет выбор в пользу более дорогих вариантов, то есть моделей, обладающих целым арсеналом дополнительных функций в виде планировщиков, опции Nime Shift и прочего.

Но всё же главная задача – это получение цифрового телевизионного сигнала. Как правило, в крупных населённых пунктах с этим никаких проблем не возникает, поскольку достаточно просто обратиться для консультации к одному из провайдеров. Иначе ситуация может сложиться в сельской местности, где понадобится установка подходящей антенны для дециметрового диапазона или же спутниковой тарелки. Как показывает практика, и согласно многочисленным отзывам пользователей, второй вариант является более эффективным.

Ответ на вопрос, касающийся того, какую именно антенну выбрать в каждом конкретном случае, актуален практически для всех, кто подключается к цифровому ТВ. Здесь ключевой фактор – это расстояние до ретранслятора (вышки). При незначительном удалении от источника сигнала можно установить самую простую и дешёвую, комнатную антенну. В противном случае придётся приобрести и установить наружную модель.

Проблем с выбором и приобретением антенн необходимых моделей, имеющих соответствующие характеристики, на сегодняшний день не возникает. В любом специализированном магазине, как наземном, так и онлайновом, можно без труда купить всё, что требуется, и параллельно получить консультацию специалистов на предмет установки и эксплуатации. Нередко владельцы телевизионной техники используют самодельные антенны, которые, кстати, работают часто не хуже покупных.

С учётом всех технических и ряда других нюансов на данный момент можно выделить три основных способа получения ТВ-сигнала на территории Российской Федерации, для которых используются разные типы антенн:

Работающие в метровом диапазоне и представляющие собой стандартные устройства, ориентированные на приём аналогового вещания. Необходимо отметить, что спрос на него ещё сохраняется, поскольку РТРС-трансляторы пока не везде функционируют

Также важно учитывать, что в некоторых удалённых районах жителям доступно не более десятка каналов

Естественно, каждый лично выбирает конкретную модель ресивера и приёмника сигнала (антенну) с учётом определённых критериев. Сейчас компании-производители, специализирующиеся на разработке и выпуске описываемого оборудования, стараются удовлетворить потребности максимально широкого круга потенциальных клиентов. В итоге в специализированных салонах представлены целые линейки телевизионных приставок и дециметровых антенн, а также «тарелок», как говорится, на любой вкус и кошелёк. Однако перед покупкой нелишним будет проконсультироваться со специалистами.

Способы подключения

Чтобы правильно подсоединить цифровую приставку к старому телевизору, может потребоваться дополнительное оборудование. Во-первых, конечно, сам телевизор – отдавать предпочтение следует зарубежным моделям, как LG или Samsung. Помимо этого, подсоединение, скорее всего, потребует тюнера, который будет преобразовывать входной сигнал в формат DVB.

Соединительные кабели для разъемов «тюльпан» позволят присоединить технику к ресиверу. Наконец, для телевизоров старого образца, оборудованных кинескопом, необходимо будет подготовить специальный переходник и RF-модулятор.

В зависимости от марки техники и тюнера, определяется необходимость в использовании комнатной антенны. Создание соединения приставки с двумя телевизорами потребует дополнительного приобретения сплиттера.

Стоит добавить, что просмотр цифровых каналов без тюльпанов возможен в том случае, когда телевизор изначально обладает цифровым ТВ-тюнером.

Через SCART

Порядок установки цифрового телевидения через SCART выглядит очень просто. Кстати, подходит данный способ для моделей Panasonic и Philips. Работа начинается с того, что происходит настройка антенны. Устройство необходимо установить на максимально возможной высоте внутри повышения, после чего отвернуть в сторону от ретранслятора сигнала. Далее вся техника отсоединяется от электросети. При помощи кабеля соединяются антенна и ресивер. Далее можно все вновь включить в розетки, а на пульте дистанционного управления активировать кнопку «AV». После настройки режима приема сразу можно переходить к просмотру каналов.

Через RCA

Телевизионную приставку можно подключить и через RCA-разъем – «тюльпан», который применяется в игровых приставках, аудиотехнике и старых телевизорах. Схема подключения выглядит следующим образом: сперва вся техника отсоединяется от электросети. Далее при помощи кабеля необходимо соединить телевизор и ресивер таким образом, чтобы цвет штекера соответствовал цвету разъема. На следующем этапе потребуется соединить ресивер уже с антенной, которая будет выполнять роль проводника сигнала.

Устройства вновь подключаются к сети, при помощи пульта дистанционного управления выбирается раздел «AV». Остается только найти и сохранить имеющиеся передачи. Успех данной схемы определяется не слишком длинными проводами и правильным размещением антенны в квартиры.

Через антенный вход

Подключить цифровую приставку через антенный вход следует в тех случаях, когда телевизор невозможно перевести в режим «AV». Действовать в этом случае надлежит так же пошагово, но с некоторыми изменениями. Сперва антенна подсоединяется напрямую к ресиверу. Далее она же соединяется кабелем с RF-модулем. Достаточно будет подвести последний к входу антенны на телевизоре, и можно будет переходить к просмотру цифровых каналов.

Немного о цифровых приставках

Цифровая приставка для ТВ — это прямоугольное или квадратное устройство, к которому подключается антенна. Приставка уже в свою очередь подключается к телевизору с помощью кабеля. Таким образом, приставка (тюнер, декодер) выполняет роль посредника на пути сигнала от антенны к телевизору. Она преобразует цифровой сигнал в обычный, который уже телевизор распознаёт .

ТВ-приставка — небольшое устройство, которое преобразует цифровой сигнал от антенны, чтобы ТВ смог его распознать

Цена у девайса небольшая — можно приобрести качественную модель и за 1000 рублей

При покупке обращайте внимание на характеристики устройства — там должна стоять пометка DVB-T2

Как подключить приставку к старому телевизору на 20 каналов

Подключить приставку цифрового телевидения к старому телевизору для отображения 20 каналов несложно — нужна приставка. Большинство ТВ имеет три входа — тюльпаны. Благодаря им можно вывести картинку в цифровом режиме и настроить стерео. Подключите кабеля в эти тюльпаны. Ищите панель сзади телевизора. Есть модели, у которых такая панель размещена спереди.

Аналогичные действия проведите с приставкой. Аккуратными движениями плотно вставьте кабели. Для правильности движений ориентируйтесь по цветовым маркерам тюльпанов. Достаточно будет девайса с двумя входами.

Поставьте приставку на определенное место, подсоедините к сети и включите.

Далее переходите к настройке телевизора.

Если у Вас остались вопросы или есть жалобы — сообщите нам

1. Переключите устройство в режим AV, нажав на специальную кнопку на пульте.

Далее откройте меню цифровой приставки. Телевизор применяется только для регулировки звука. Просто включаете автоматический поиск Т2 и ждете его автоматического завершения. Программы загружаются самостоятельно, их можно менять кнопками пульта.

Через RCA

Такой тип разъемов с тремя тюльпанами — есть даже в очень старых моделях ТВ. Они отмечены специальными цветами.

Для подключения следуйте инструкции:

• выключите ТВ и приставку с розеток;
• вставьте кабеля в разъемы соответствующего цвета;
• подключите кабель к ТВ;
• включите ТВ, откройте меню и активируйте AV;
• произведите настройку каналов;
• подтвердите действия нажатиям на ОК.

Подключение антенны в квартире к приставке необходимо для установки сигнала

Для успешного поиска каналов важно обратить внимание на длину кабеля — она не должна быть чрезмерной. А антенна сориентирована строго по направлению к вышке

Через SCART

Scart считается устаревшим, его можно увидеть на откровенно старых ТВ. Скарт представляет собой один штекер, который одновременно отвечает и за звук и за картинку. Ранее такой тип был только в европейских девайсах, который так и называли Evro-AV.

Для подсоединения нужно:

• закрепить антенну в максимально высокое место, направить к вышке;
• отключить питание у используемых девайсов;
• кабелем Scart соединить тюнер и ТВ между собой;
• включить девайсы в розетку;
• выбрать AV;
• выполнить настройки для корректного отображения сигнала.

Схема подключения на картинке ниже.

Через антенный разъем

Есть вероятность того, что в девайсе вообще не имеет тюльпана под AV. Но это только, если используете советский приемник (например, Витязь и прочее). Применяйте антенный вход.

Но будьте внимательны. Не все тюнера передают через антенный вход сигнал. Нужен еще ВЧ-модулятор.
