Ремонт шлейфа ноутбука
Сегодня мы будем рассказывать вам о том, как починить шлейф в ноутбуке, а если говорить точно, о том как ремонтировать шлейф матрицы в компьютере.
Сразу оговоримся, что если вы не видите видимых дефектов непосредственно на шлейфе, например, таких как переломленный контакт, протертый провод, то будет сложновато выполнить ремонт этого шлейфа. Сложно найти подходящую распиновку контактов в сети интернет.
Практически невозможно найти распиновку контактов, это можно сравнить с игрой в лотерею, где шансы будут равны 1 к 1000000. Т.е. это почти невозможно. У людей часто ломается шлей. Но это они только думают, а на самом деле оказывается, что шлейф вполне исправен и работает как нужно. Обычно, проблема находится в матрице ноутбука или в его видеокарте.
Гибкие шлейфы со множеством жил нашли свое место в бытовых электронных устройствах и бытовых приборах. Шлейфы нужны для соединения подвижных и неподвижных частей устройств. Часто можно увидеть поломку как раз на месте сгиба.
Но шлейф можно отремонтировать самостоятельно. Для начала, измельчите немного канифоли до порошкообразного состояния. Затем растворите ее в спирте 1 к 6. Повреждение на шлейфе приклейте «Моментом» к изолированной пластине, а после кладите готовое соединение под микроскоп.
После вы должны потихоньку снять скальпелем верхнюю изоляцию со всех токопроводящих дорожек, особенно там был образован разрыв. Наносите мягкой кисточкой немного раствора спирта с канифолью, на дорожки, где есть изоляция, где вы уже зачистили. Прикасайтесь только слегка нагретым паяльником.
Скальпелем аккуратно очистите лак и наносите раствор с канифолью. Залудите провод от кромки примерно до 25 мм и паяйте его к первому краю дорожки. После аккуратно зачищайте и соединяйте обе половинки шлейфа, вставляйте подготовленную вставку.
Пайка поврежденных дорожек гибкого шлейфа
Необходимость в восстановлении нарушенного шлейфа из нескольких проводов или дорожек чаще всего возникает в случаях, когда устройство или гаджет по той или иной причине были повреждены. Это может произойти из-за попадания влаги внутрь прибора или нарушения контакта вследствие неаккуратного обращения с имеющимися соединениями.
Усугубляет ситуацию то, что полностью заменить гибкую ленту из проводов не всегда представляется возможным (если только не обратиться в специализированную мастерскую с просьбой подыскать подходящие для гаджета запчасти). Именно по этой причине может потребоваться самостоятельная пайка шлейфа матрицы телефона, ноутбука, телевизора или другого прибора.
Основания для восстановления
Ремонт (восстановление) нарушенных соединений имеет смысл лишь тогда, когда невозможно найти замену повреждённой ленточке или отдельным контактным сборкам. Пайка гибкого шлейфа целесообразна и в тех случаях, когда порваться могла лишь незначительная часть проводников, которые при желании можно запаять миниатюрным паяльником.
В случае отсутствия специального инструмента и опыта пайки лучше всего обратиться в ремонтную мастерскую. В противном случае можно испортить шлейф окончательно.
За ремонт ноутбука, например, придётся заплатить значительную сумму (порядка 400-600 рублей), зато можно быть абсолютно уверенным в качестве нового соединения. Но даже в этом случае удаётся найти варианты экономии на устранении любой неисправности. Для этого, в частности, можно будет обратиться за помощью к приятелю, который сможет припаять оторвавшийся провод.
Самостоятельный ремонт
Перед тем как определиться с вопросом, можно ли запаять шлейф самостоятельно – важно учесть следующие факторы:
- степень его повреждения;
- сложность разборки гаджета (телефона);
- срочность предстоящих работ.
Так, если в мобильном устройстве не действует всего лишь одна кнопка – паять весь шлейф целиком, возможно, не потребуется. В этом случае достаточно будет перепаять подводку только к одному контакту.
Инструменты и материалы
Для самостоятельной пайки повреждённого шлейфа необходимо будет подготовить расходные материалы и инструменты:
- флюсовый спиртовой раствор;
- удобный в обращении пинцет;
- канифоль и легкоплавкий припой;
- провод диаметром 0,15 мм с лаковым покрытием;
- кусок пластины из изолятора (полиамида или каптона);
- миниатюрный паяльник на 10-15 Ватт, скальпель и кронштейн с микроскопом (или лупа).
Помимо этого, для работы потребуются мягкая кисточка, клейкая лента и бокорезы. Большинство материалов всегда есть у домашнего мастера, так что их не придется даже покупать.
Порядок восстановления
Прежде, чем припаять шлейф у дисплея, например, следует зафиксировать на изолирующей пластинке подлежащий восстановлению участок. Для этого удобнее всего воспользоваться двухсторонней клейкой лентой.
Закрепление гарантирует механическую жесткость во время пайки и в будущем обеспечит дополнительную прочность паяного соединения.
После этого нужно поместить участок с нарушенным шлейфом под экран с линзой микроскопа и посредством хорошо отточенного скальпеля очистить место контакта от слоя изоляции (примерно1-1,5 мм от разрыва). Затем при помощи кисточки нанести на очищенный контакт тонкий слой подготовленного ранее канифольного раствора.
После основательного прогрева паяльника его жалом с небольшим количеством припоя надо дотронуться до подготовленных к пайке участков. При излишках припоя их удаляют, поскольку иначе можно будет перемкнуть ими соседние дорожки. Вслед за этим берётся кусочек проводника с освобождённой от лака и хорошо залуженной жилой, которая затем прикладывается к одному из концов шлейфа.
В заключении, отмерив длину жилы по размеру контакта и откусив бокорезами её остатки, можно будет припаять второй конец к ответной части восстанавливаемого участка.
Наращивание шлейфа
В том случае, когда обрыв обнаружен между подвижными частями (на месте постоянного изгиба шлейфа) – его потребуется нарастить.
Для этого можно будет воспользоваться схожей по структуре вставкой, у которой ширина, количество дорожек и их размер соответствуют восстанавливаемой ленточке.
В начале ремонта следует разрезать шлейф в месте повреждения и зачистить каждую дорожку с обеих сторон. То же самое нужно будет проделать с подготовленной ранее вставкой.
Главное – внимательно проследить за тем, чтобы дорожки на всех соединяемых участках шлейфа были точно совмещены.
После этого останется лишь запаять каждую из соединяемых частей, так же как это делалось для двух концов.
После соединения контактов следует удалить растворителем излишки флюса и проверить с помощью лупы качество пайки. После этого необходимо дополнительно изолировать восстановленные места посредством липкой ленты.
Если работы по пайке проводились аккуратно, то ремонт можно считать успешно завершенным – прибор будет снова работать.
Ремонт всякой электроники #29 Ремонт порванного шлейфа
Доброго времени суток, дорогие пикабушники! В данном посту будет рассказан один из способов как восстановить порванный шлейф на планшете/телефоне.
Потихоньку реставрирую планшет нашей любимой пикабушницы @Gondurasyanka, потом отдельным постом выложу. Сейчас просто расскажу как починить шлейф. В моем случае, шлейф камеры.
Вот такую беду я увидел, когда разобрал планшет.
Огорчало то, что шлейф двухсторонний, гемору больше, чем с односторонним. Если бы был односторонний, то просто «соплю» бросил на дорожку и делов-то. Тут повозиться немного пришлось, нельзя было паять методом «сопля». «Сопля» попадет и на нижний слой, тем самым замкнет дорожки на верхнем и нижнем слое. Без микроскопа тут ловить нечего.
С одной стороны.
Берем скальпель хирургический.
Скотчем фиксируем на микроскопе, иначе все болтается и не получиться аккуратно работать. Шлейф упругий и постоянно ползает по «столу».
Проводочек от наушников понадобиться. Ненужные наушники потрашим на проводочки.
Вот такая толщина проводочка, нам идеально подходит. Заодно обдираем дорожки, которые рядом с разрезом, иначе они будут контачить с дорожками на другом слое.
С помощью флюса и припоя залуживаем контакты
Соединяем оборванные дорожки этим проводочком. Главная фишка именно проводочка от наушников в том, что он в изоляции и не будет коротить с другими, даже если будет соприкасаться с ними.
Вот так выглядит получившееся конструкция без микроскопа.
На другой стороне проделываем все тоже самое. Но на этой стороне, нам понадобиться всего 3 перемычки сделать.
Проверяем, работает. Когда я камеру подключал, не крепил в корпусе, когда проверял, камера болтается.
Респект за такое мастерство!
я тебя узнал! ты синий из «Фиксиков» 🙂
Я в колонках то 2 провода спаять не могу, чтобы не отвалились. Даже не представляю как такое паять, прям хирург.
И так сегодня у нас появился редки гость нашей программы SAMSUNG TAB S7+
Пред история :
Владелец данного устройства планшет купил совсем не давно и решил дать поиграть своему маленькому чаду.
Как итог новый планшет и уже был разбит…
Он долго и муторно обращался в разные сервисы. Но сервисы предлагали ему только замену дисплея в сборе за цену нового планшета. И тут он решил разместить задание на сайте «YOUDO» и я был единственным кто откликнулся по его заданию и готов был заменить основное стекло,вместо дисплейного модуля.
И так начнём самое интересное:
Разбит он был не сильно,но владельца планшета это очень беспокоило!
Первым делом я положил греться планшет на 80 градусов на 15 -20 минут чтобы он отогрелся и было не так сложно выклеить дисплейный модуль. Вскрыть планшет было не сложно.Дисплейный модуль был приклеен к корпусу на скотч из-за которого возникали некоторые трудности при вскрытии планшета.
Вот он выклеянный модуль на знаменитом TAB S7+ . Дальше я начал срезать стекло . Из-за большой диагонали очень не удобно резать. После срезки,зачистил клей до идеала и начал склеивать новое стекло с матрицей.
Любопытный факт : с завода клей на данном планшете очень мягкий и лучше всего брать стекла с Т-ОСА (гибридная ОСА для Samsung ). Именно с данной ОСА-пленкой можно склеить стекло и матрицу идеально (без какой-либо непроклейки) .
И вот 2-х часовой результат моей работы .
Клиент доволен ,потому 1)сделал качественно.
2)Сохранил родную матрицу.
3)Цена была ниже чем у всех сервисов ,которые предлагали сразу замену дисплея .
Обновки для бизнеса. На 8 дюймов больше)
У каждого есть свое затратное хобби: кто-то не мыслит себя без покупок безделушек на алике, кто-то отдыхает в казахстане 90 дней без регистрации и смс, кто-то покупает новые шмотки и чувствует себя счастливее.
А я покупаю ОГРОМНЫЕ ПЕРДЯЩИЕ И СВИСТЯЩИЕ ГИДРАВЛИЧЕСКИЕ СТАНКИ на которых зарабатываю немного денежек, поэтому поделюсь с вами своими новыми безделушками)
Знакомьтесь — 13 дюймовая бандура от компании ymj, которая теперь будет штамповать дисплеи на планшеты взамен старой 7 дюймовой, в которую планшеты не влезали, но под один этот станок пришлось переделать всю гидравлическую систему.
Для сравнения вот как было.
А вот как стало.
Для экскурса проясню, компания YMJ выпускает самые лучшие и дорогие станки для переклейки стекла на дисплеях. В России эти станки почти невозможно купить ни новыми, ни на бу рынке, поэтому пришлось заказывать напрямую с Китая и ждать месяц.
И если вам кажется что 13 дюймовый станок огромный — то вот вам 27 дюймовые станки, которые размером со швейцарию. На них прессуют Imac и подобные огромные лопаты.
Но обо всем по порядку. Сначала я заказал новый насос, компрессор и автоклав.
Старый комплект от 7 дюймового станка совершенно не подходил по мощности и объему, поэтому я закупился у Forward в Ростове, потому что в их московском магазине как обычно почти ничего нет)
Насос — откачивает воздух, создавая вакуум, без него будут огромные воздушные пузыри, которые невозможно будет выгнать. Он обошелся мне в 27к.
Компрессор — с его помощью опускается плита пресса для того, чтобы прижать равномерно стекло с пленкой к матрице. Он вышел мне в 17к.
И Автоклав — в него подается высокое давление 8-9 атмосфер и удаляются пузыри после пресса. Он стоил мне в 29к.
Вот для сравнения старый комплект снизу и новый сверху. Мощности и объема в 2-3 раза больше.
Затем я купил 18 дюймовый сепаратор в Профи, который мне обошелся в 10к
И после запуска он сделал вот так)
Поэтому я его отвез в профи, мне сказали что обменяют на такой же станок. Но по приезду я увидел это)
По сравнению с моим его как будто ребенок нарисовал, а знакомый из соседнего подъезда собрал и на 10к он никак не тянул, поэтому оставил свой на гарантийный ремонт.
Ждать старый сепаратор не было особо ни времени ни желания, поэтому я купил ещё один на 14 дюймов опять же у форвард за 10к
Теперь сепараторов на столе на любой вкус и цвет)
А так же прикупил в форварде ещё оса пленок и поляризаторов на разные типы айпадов на 23к.
А так же всяких пресс форм на 40к.
А вот универсальная пресс форма для накатки оса пленки на стекло. 10к за одну форму)
Стекла ещё едут, их я заказал мало, всего на 40к. На первое время должно хватить. Все оригиналы)
Ну и в конце подъехал тот самый вакуумный пресс ради которого все эти танцы с бубном)
И вот он мне вышел уже в 128к.
Зона для переклейки укомплектована по полной, скоро ещё прикуплю лазер, на него нужно ещё 180к, а затем займусь созданием зоны пайки. И буду приводить в порядок зону ресепшена, короче все впереди)
Каждый раз когда открываю дверь сервиса и вижу все эти станки, вспоминая что все это началось с двух отверток и дешевой паялки у меня только одна фраза).
А хожу я до сих пор с 8 айфоном и 3 вотчами, потому что нет деняк)
Всем удачных ремонтов. Теперь если нужно будет переклеить планшет — вы знаете к кому обращаться)
Я в телеграме: @mountancore
Потерялся ремонтник ))) шаг номер 1
решил назвать данный пост Шаг№1
сегодня мне вновь напомнила супруга о том, что я полтора месяца назад отдал планшет в ремонт и он ко мне не вернулся до сих пор.
поменял маме планшет взамен старого, а старый Cube Talk 9x 2014 года решил отдать в ремонт чтобы глянули что с ним и есть ли у него будущее.
откликнулся на него @Kotofsky предложил свои услуги. Давал он пост на волне добра На волне добра
отправил я ему 27 мая по адресу Москва, Новомосковский административный округ, поселение Сосенское, пос. Коммунарка, ул. Липовый Парк, 2 курьера с планшетом.
Созвонились по номеру +79268168020
в телеге @Kot_740_sh мы с ним начали переписку. Все данные и контакты у него указаны в посте на волне добра, ничего личного я не открываю.
В день получения он прислал фото включенного планшета, написал что оставит его на сутки потестировать и если нужно что будет заменить, он мне напишет. Были у него подозрения на батарею и контроллер заряда.
Я ему написал, что готов буду оплатить небольшие за это деньги.
С тех пор тишина. ни ответа, ни привета. Пару раз писал ему в телегу, звонил и нет ответа, только 2 синие галки :)))
Я стараюсь не думать о людях плохо, может он заболел или где в отпуске в тайге без связи. Может есть кто лично его знает и передаст от меня весточку @Kotofsky что я про него помню.
Ремонт планшета Samsung Galaxy Tab 7.0 Plus P6200
Всем привет, в ремонте планшет Samsung P6200, принесли с другого сервиса, где он пролежал несколько месяцев, но результата не было и клиент решил что пора его оттуда забирать. Изначально аппарат не включался и не заряжался, в таком же состоянии он попал ко мне. Сложно сказать какие манипуляции с ним проводили в предыдущим сервисе, но в плату не лазили, следов какой либо пайки и прочего не обнаружено.
Судя по потреблению платы при попытке включения от лбп под подозрение попала микросхема памяти emmc. Все напряжения для её работы на плате присутствовали, но по isp программатор её не считывал, не определял. Чистим компаунд вокруг микросхемы и снимаем флешку с платы

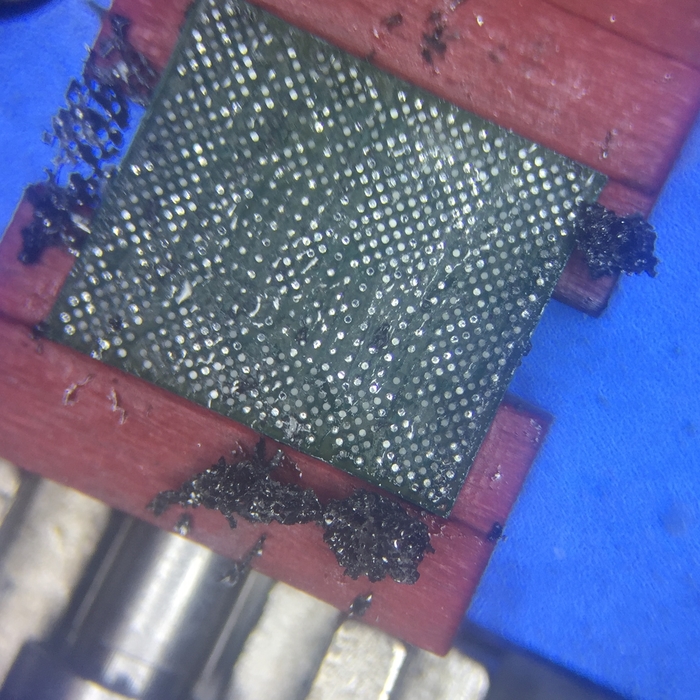

Зачищаем компаунд под микросхемой и подготавливаем посадочное место. На всякий случай отреболил снятую emmc и попробовал считать на прямую через колодку, результат тот же, не определяется, значит двигаемся в правильном направлении
Недостающие пятаки на посадочном месте это пустышки, на работу не влияют. Дальше подбираем и подготавливаем на программаторе новую флешку, выставляем нужные конфиги, заливаем дамп с поддержки z3x в нужные разделы. Ставить будем флешку klmag2gend-b301 16gb.
Далее устанавливаем готовую микросхему на плату
Собираем планшет, пробуем включить его в dowload режиме.
Шьём сервисной многофайловой прошивкой
После первого включения получаем рут и восстанавливаем серийный номер и имей устройства.
На этом ремонт закончен, планшет в полностью рабочем состоянии.
Всем сспасибо, удачных ремонтов.
Ремонт планшета Samsung Galaxy Tab 3 8.0 SM-T311
Всем привет, в ремонте планшет Samsung T311, принесли с жалобой не включается, не заряжается.
Подключил к зарядке, ток заряда по нолям, разбираем планшет, на батарее 4,29в, более чем достаточно для запуска.
Цепляем плату к лбп, потребление 0, жмём кнопку включения и блок уходит в защиту.
Прозвонив обвязку контроллера питания обнаруживаем "звенящий" конденсатор по одной из вторичных цепей питания.
Виновником может оказаться как сам контроллер питания, так и потребитель вторичной цепи, или пробитый элемент обвязки одного из них. Снимаем кп.
Зачищаем посадочное место
Вместе с кп ушло и короткое замыкание на линии которая была под подозрением, виновник найден, контроллер питания 8757-60,
Ставим новый кп, пробуем включать, старта нет, но и короткого замыкания при нажатии на кнопку тоже уже нет, вместо него потребление в 150мА с нажатой кнопкой и падает в 0 когда отпускаешь. Такое поведение часто говорит о неисправности микросхемы памяти emmc или её питании.
В ходе измерений все необходимые для работы emmc напряжения присутствовали, далее цепляем emmc к программатору z3x по isp, пробуем считать и, как и следовало ожидать, программатор нашу флешку не видит, будем менять.
Рядом с emmc находится бутер (проц+оператива) и модем и все они залиты компаундом, перегревать их лишний раз не стоит, чтобы не прибавить себе работы, поэтому решено флешку спилить, тем более никакой ценности она уже не представляет. Спиливаем emmc, чистим от компаунда и зачищаем посадочное место.
Следующий шаг — подготовка новой флешки. Загружаем новую микросхему в колодку программатора и перемещаемся за комп.
Стираем все разделы (не обязательно), делаем формат и обновление прошивки emmc (обязательно, можно конечно рискнуть, но есть большая вероятность в дальнейшем несоответствия версии загрузчика зашитой в rpbm разделе с загрузчиком прошивки и тогда прошить планшет не получиться), затем правим конфиги (конфигурацию разделов памяти) и записываем в соответствующие разделы необходимые для первого запуска файлы, скачаные с поддержки z3x..
После того как всё готово достаём подготовленную флешку и запаиваем на плату
Собираем планшет для первого включения, запускаем его в режим прошивки (в обычном режиме будет висеть на лого)
Шьем сервисной многофайловой прошивкой, например odin'ом, прошивку можно взять с 4pda.
После прошивки включаем и радуемся первому запуску
Но, рано радоваться, так как мы ставили новую флешку, то раздел efs в ней пустой и imei дефолтный.
Как следствие планшет не сможет пользоваться мобильной сетью, регистрироваться в сетях, и т.д..
Так не пойдет, будем исправлять.
Первым делом включаем отладку и получаем рут права, далее через Samsung z3x tool зашиваем бэкап efs раздела
Затем через BST правим imei на наш
После этой операции планшет получил свой заводской imei, зарегистрировался в сети, заработала мобильная связь и мобильный интернет
На этом ремонт данного планшета закончен, окончательно собираем и на выходе имеем полностью рабочий планшет с полным функционалом.
Всем спасибо, что дочитали до конца, удачных вам ремонтов.
